EL MANTENIMIENTO DE SU 406
36

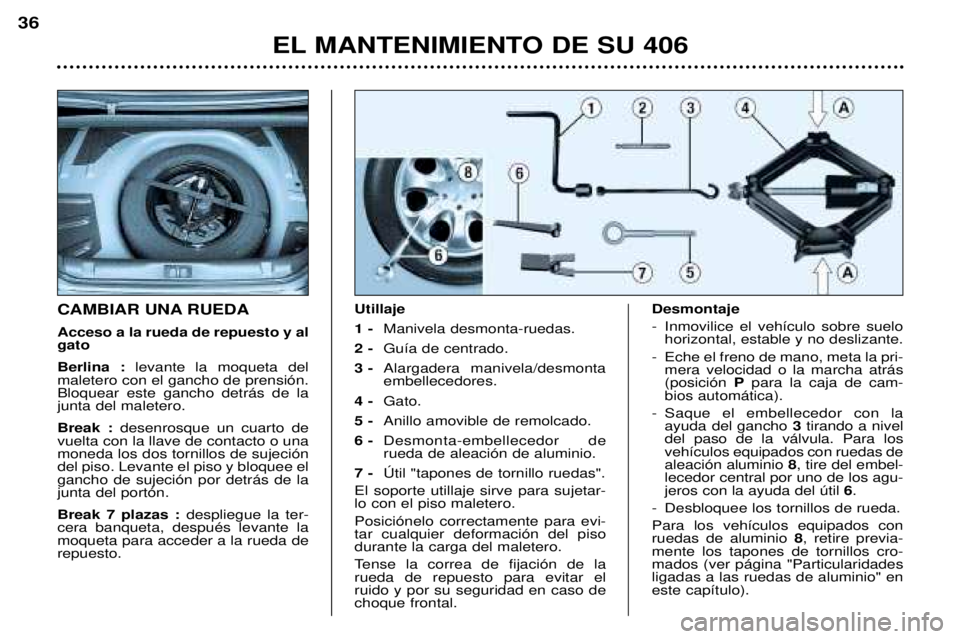

CAMBIAR UNA RUEDA Acceso a la rueda de repuesto y al gato Berlina :levante la moqueta del
maletero con el gancho de prensión. Bloquear este gancho detrás de lajunta del maletero. Break : desenrosque un cuarto de
vuelta con la llave de contacto o una moneda los dos tornillos de sujecióndel piso. Levante el piso y bloquee elgancho de sujeción por detrás de lajunta del portón. Break 7 plazas : despliegue la ter-
cera banqueta, después levante la moqueta para acceder a la rueda derepuesto. Utillaje 1 -
Manivela desmonta-ruedas.
2 - Guía de centrado.
3 - Alargadera manivela/desmonta embellecedores.
4 - Gato.
5 - Anillo amovible de remolcado.
6 - Desmonta-embellecedor derueda de aleación de aluminio.
7 - Útil "tapones de tornillo ruedas".
El soporte utillaje sirve para sujetar-lo con el piso maletero. Posiciónelo correctamente para evi- tar cualquier deformación del pisodurante la carga del maletero.
Tense la correa de fijación de la rueda de repuesto para evitar elruido y por su seguridad en caso dechoque frontal. Desmontaje
- Inmovilice el vehículo sobre suelo
horizontal, estable y no deslizante.
- Eche el freno de mano, meta la pri- mera velocidad o la marcha atrás (posición Ppara la caja de cam-
bios automática).
- Saque el embellecedor con la ayuda del gancho 3tirando a nivel
del paso de la válvula. Para losvehículos equipados con ruedas dealeación aluminio 8, tire del embel-
lecedor central por uno de los agu-jeros con la ayuda del útil 6.
- Desbloquee los tornillos de rueda. Para los vehículos equipados con ruedas de aluminio 8, retire previa-
mente los tapones de tornillos cro-mados (ver página "Particularidadesligadas a las ruedas de aluminio" eneste capítulo).

EL MANTENIMIENTO DE SU 406
37
- El gato está provisto de un sistemaque permite plegarlo o desplegarlo rápidamente. Sáquelo del soporteutillaje y repliéguelo empujando delos extremos A. Ponga el gato en
uno de los cuatro emplazamientosE previstos en los bajos del vehí-
culo (el más próximo a la ruedaque deba cambiar) y despliéguelotirando de los extremos A.
- Despliegue el gato con la ayuda de la manivela 1y la alargadera 3.
- Retire un tornillo superior e instale la guía de centrado 2.
- Desenrosque los tornillos y saque la rueda. Montaje
- Meta la rueda en su sitio ayudán-
dose de la guía de centrado.
- Enrosque los tornillos con la mano y retire la guía de centrado.
- De un apriete previo con la llave.
- Repliegue el gato y sáquelo.
- Bloquee los tornillos con la llave.
- Monte el embellecedor, excepto en una rueda de uso temporal, empe- zando por el paso de la válvula ypresione con la palma de la mano.
Por su seguridad, realice siempre el cambio de unarueda :
- sobre piso horizontal, estable y no deslizante,
- freno de mano echado,
- la primera velocidad o la mar- cha atrás metida (posición P
para la caja de cambios automática) ,
- nunca se meta debajo de un vehículo que esté levantadoúnicamente por un gato (utiliceuna borriqueta).
Después de cambiar una rueda
- haga que le controlen rápida- mente el par de apriete de los tornillos y la presión de la ruedade repuesto en un Punto de
Servicio PEUGEOT.
- repare la rueda pinchada y vuel- va a cambiarla lo antes posibleen el vehículo.
Versión break 7 plazas : La rueda de repuesto tipo "galet- te" equipada con un neumático125/80R15 únicamente es de usotemporal : presión de inflado 4,2 bares, velocidad máxima 80 km/h.

EL MANTENIMIENTO DE SU 406
38

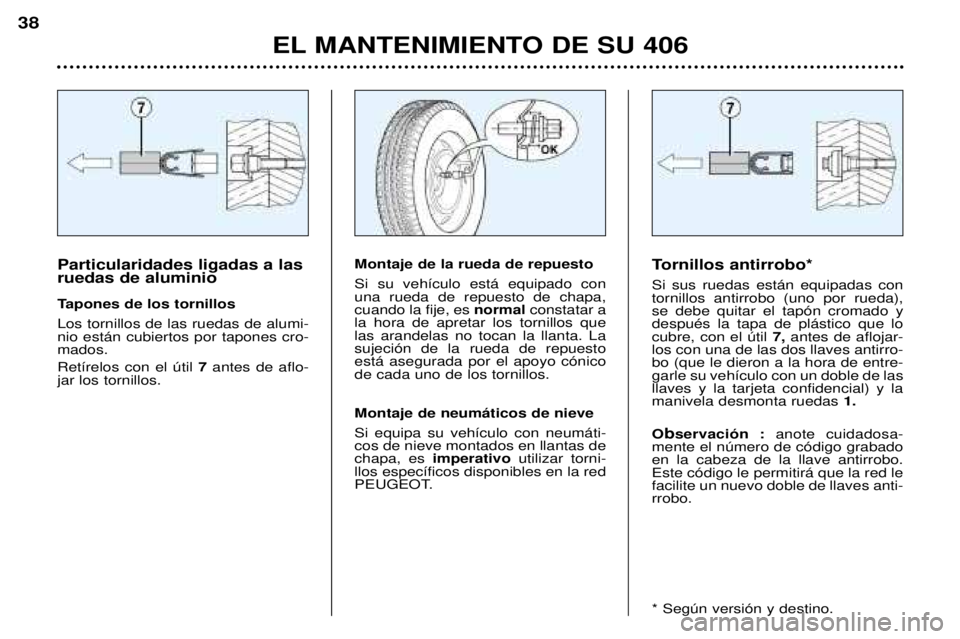

Tornillos antirrobo* Si sus ruedas están equipadas con tornillos antirrobo (uno por rueda),se debe quitar el tapón cromado ydespués la tapa de plástico que locubre, con el útil 7, antes de aflojar-
los con una de las dos llaves antirro-bo (que le dieron a la hora de entre-garle su vehículo con un doble de lasllaves y la tarjeta confidencial) y lamanivela desmonta ruedas 1.
O bservación : anote cuidadosa-
mente el número de código grabadoen la cabeza de la llave antirrobo.Este código le permitirá que la red lefacilite un nuevo doble de llaves anti-rrobo. * Según versión y destino.Particularidades ligadas a las ruedas de aluminio
Tapones de los tornillos Los tornillos de las ruedas de alumi- nio están cubiertos por tapones cro-mados. Retírelos con el útil 7 antes de aflo-
jar los tornillos.Montaje de la rueda de repuesto Si su vehículo está equipado con una rueda de repuesto de chapa,cuando la fije, es normal constatar a
la hora de apretar los tornillos quelas arandelas no tocan la llanta. Lasujeción de la rueda de repuestoestá asegurada por el apoyo cónicode cada uno de los tornillos. Montaje de neumáticos de nieve Si equipa su vehículo con neumáti- cos de nieve montados en llantas dechapa, es imperativo utilizar torni-
llos específicos disponibles en la red
PEUGEOT.

Las lámparas "ámbar" deben sustituirse por lám-paras de características ycolor idéntico.
En ciertas condiciones climáticas(temperaturas bajas, humedad),es normal la presencia de vahoen la cara interna del cristal delos faros ; desaparece algunos
minutos después de encender losfaros.

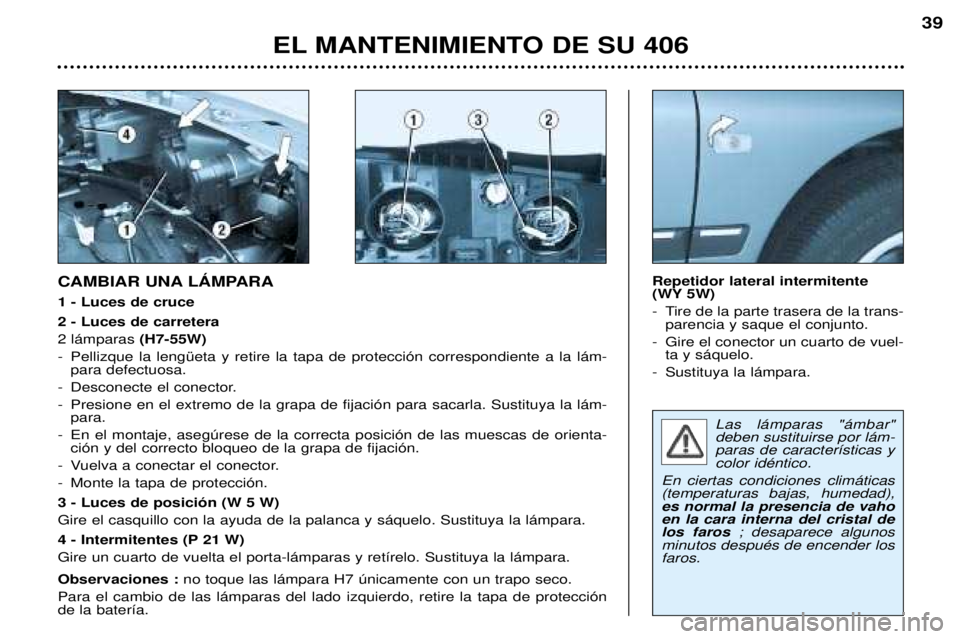

CAMBIAR UNA LÁMPARA 1 - Luces de cruce 2 - Luces de carretera 2 lámparas (H7-55W)
- Pellizque la lengüeta y retire la tapa de protección correspondiente a la lám- para defectuosa.
- Desconecte el conector.
- Presione en el extremo de la grapa de fijación para sacarla. Sustituya la lám- para.
- En el montaje, asegúrese de la correcta posición de las muescas de orienta- ción y del correcto bloqueo de la grapa de fijación.
- Vuelva a conectar el conector.
- Monte la tapa de protección. 3 - Luces de posición (W 5 W) Gire el casquillo con la ayuda de la palanca y sáquelo. Sustituya la lámpara.
4 - Intermitentes (P 21 W) Gire un cuarto de vuelta el porta-lámparas y retírelo. Sustituya la lámpara. Observaciones : no toque las lámpara H7 únicamente con un trapo seco.
Para el cambio de las lámparas del lado izquierdo, retire la tapa de protección de la batería. Repetidor lateral intermitente
(WY 5W)
- Tire de la parte trasera de la trans-
parencia y saque el conjunto.
- Gire el conector un cuarto de vuel- ta y sáquelo.
- Sustituya la lámpara.
EL MANTENIMIENTO DE SU 406
39

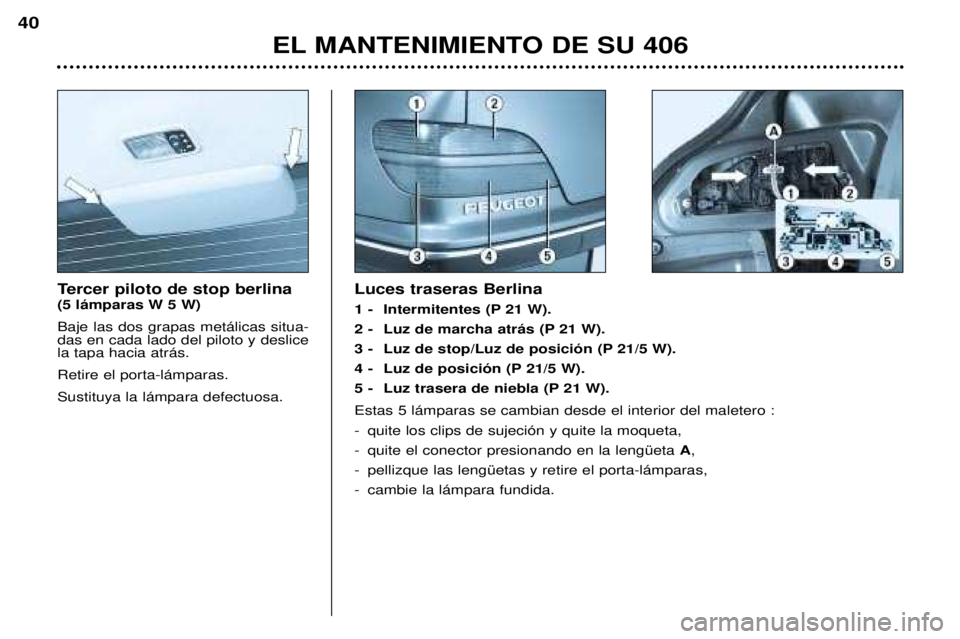

Tercer piloto de stop berlina (5 lámparas W 5 W) Baje las dos grapas metálicas situa- das en cada lado del piloto y deslicela tapa hacia atrás. Retire el porta-lámparas.Sustituya la lámpara defectuosa.Luces traseras Berlina
1 - Intermitentes (P 21 W).
2 - Luz de marcha atrás (P 21 W).
3 - Luz de stop/Luz de posición (P 21/5 W).
4 - Luz de posición (P 21/5 W).
5 - Luz trasera de niebla (P 21 W). Estas 5 lámparas se cambian desde el interior del maletero :
- quite los clips de sujeción y quite la moqueta,
- quite el conector presionando en la lengüeta
A,
- pellizque las lengüetas y retire el porta-lámparas,
- cambie la lámpara fundida.
EL MANTENIMIENTO DE SU 406
40

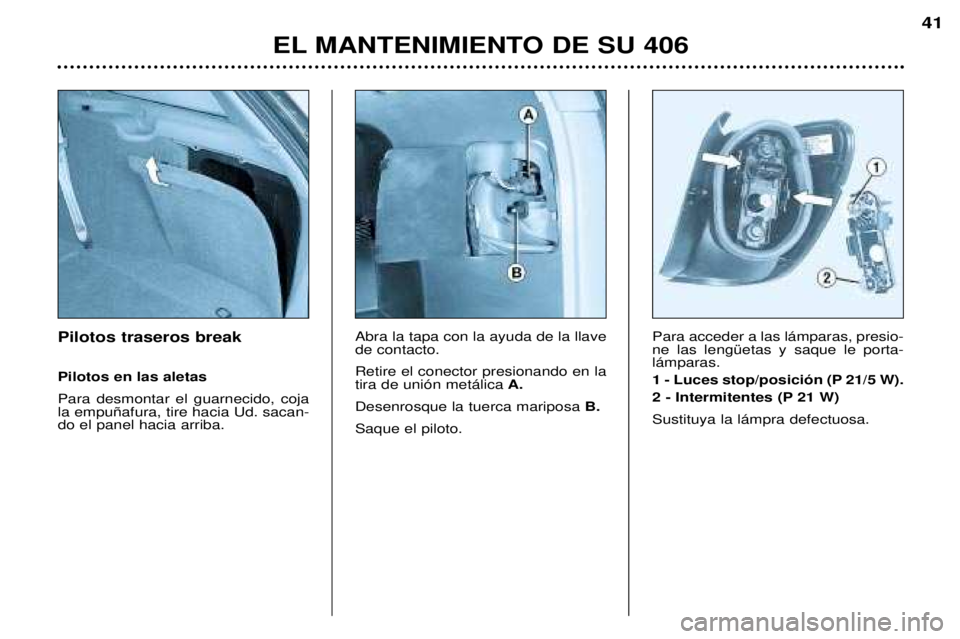

Pilotos traseros break Pilotos en las aletas Para desmontar el guarnecido, coja la empuñafura, tire hacia Ud. sacan-do el panel hacia arriba.Abra la tapa con la ayuda de la llavede contacto. Retire el conector presionando en la tira de unión metálica
A.
Desenrosque la tuerca mariposa B.
Saque el piloto. Para acceder a las lámparas, presio-ne las lengüetas y saque le porta-lámparas.
1 - Luces stop/posición (P 21/5 W).
2 - Intermitentes (P 21 W) Sustituya la lámpra defectuosa.
EL MANTENIMIENTO DE SU 406
41

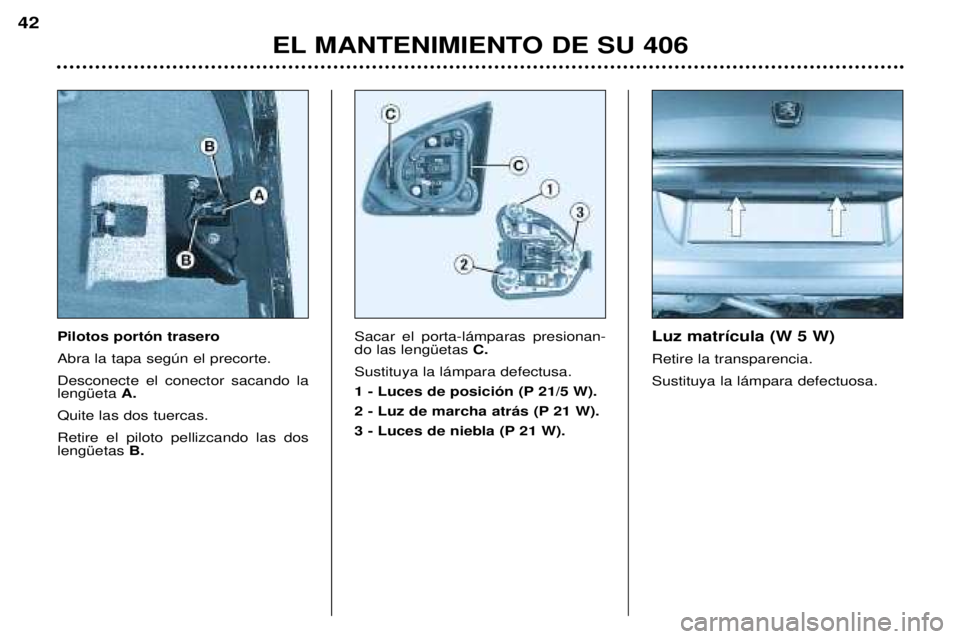

Pilotos portón trasero Abra la tapa según el precorte.Desconecte el conector sacando la lengüeta A.
Quite las dos tuercas. Retire el piloto pellizcando las dos lengüetas B. Sacar el porta-lámparas presionan-do las lengüetas
C.
Sustituya la lámpara defectusa.
1 - Luces de posición (P 21/5 W).
2 - Luz de marcha atrás (P 21 W).
3 - Luces de niebla (P 21 W). Luz matrícula (W 5 W) Retire la transparencia.Sustituya la lámpara defectuosa.
EL MANTENIMIENTO DE SU 406
42

CAMBIAR UN FUSIBLE Las cajas de fusibles están situadas bajo el panel de instrumentos y en el
compartimento motor. Caja de fusibles panel de instrumentos Desenrosque los tres tornillos un cuarto de vuelta con una moneda.
Tire del mando Ay bascule la tapa
para acceder a los fusibles. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los números de los fusibles están indicados en la caja defusibles. Utilice la pinza especial
Aque va en la caja.
Cambie siempre un fusible defectuoso por otro de calibre equivalente.
Bueno Malo Pinza A
Desmonte el guarnecido inferior del panel de instrumentos para acceder a la Caja de Ser- vicio Inteligente.
Fusible Intensidad Funciones A 20 A Bloqueo/Desbloqueo.
B 10 A Faros antiniebla traseros.
C 40 A Desescarche retrovisores.
D 15 A Limpialunas trasero.
E 30 A Elevalunas eléctricos.
F 15 A Alimentación combinado– Pantalla– Autorradio– Guiado embarcado– Aire acondicionado.
