2002 Peugeot 406 Break Handleiding (in Dutch)

Op 0 zetten van de onderhoudsintervalindicator
Uw PEUGEOT-servicepunt zet de onderhoudsintervalindicator na elkeonderhoudscontrole weer op 0. Als u zelf de onderhoudscontrole heeft uitgevoerd, kan de onderhoud-sintervalindicator op de volgendewijze op 0 gezet worden: - zet het contact af.
- druk op knop 1en houdt deze
ingedrukt.
- zet het contact aan.
De kilometerteller begint 10 secon- den terug te tellen. - houd knop 1gedurende
10 seconden ingedrukt.
De teller geeft [= 0]aan en het lamp-
je gaat uit.
UW 406 IN DETAIL
136

120 000 150 000 180 000 210 000 240 000
KILOMETERSTAND30 000 60 000 90 000
VERSCHILLENDE TYPEN ONDERHOUDSCONTROLES Elke auto heeft zijn eigen onderhoudsinterval, die door de constructeur is vastgesteld op basis van de technische eigenschappen.
Deze bestaat uit 2 verschillende onderhoudscontroles (A en C), tussentijdse controles en enkele aanvullende werkzaamhe- den; deze zijn speciaal op uw auto, de kilometerstand en de leeftijd ervan afgestemd. Onderhoudscontrole type B geldt voor oudere auto's.Uw dealer geeft bij de garantiecontrole en daarna bij elke onderhoudscontrole het type en de werkzaamheden van de volgende onderhoudscontrole aan.
ONDERHOUD VAN UW 406
20
Niveau vloeistof automatische transmissie elke 60.000 km.
Vervangen van remvloeistofelke 60.000 km of elke 2 jaar.
Hiervoor dient olie op synthetische basis gebruikt te worden; er mag ook brandstofbes-
parende of synthetische olie gebruikt worden.Let op: brandstofbesparende olie mag niet worden gebruikt voor de 2,2 liter 16V motor. Tussentijdsecontrole tussentwee onderhoud-sbeurten.
ONDERHOUDSINTERVAL VAN UW 406 BENZINE
Benzinemotor (behalve V6 injectie 24V) : onderhoudscontrole elke 30.000 km of elke 2 jaar
Garantiecontrole bij 10.000 km of na
6 maanden*. Deze is noodzakelijk om
aanspraak op de garantie te kunnen maken.
* Wat het eerst wordt bereikt.

ONDERHOUD VAN UW 406
21
120 000 150 000 180 000 210 000 240 000
KILOMETERSTAND30 000 60 000 90 000
Niveau vloeistof automatische transmissie elke 60.000 km.
Vervangen van remvloeistofelke 60.000 km of elke 2 jaar.
Hiervoor dient olie op synthetische basis gebruikt te worden; er mag ook brandstofbes-
parende of synthetische olie gebruikt worden. Tussentijdsecontrole tussentwee onderhoud-sbeurten.
ONDERHOUDSINTERVAL VAN UW 406 BENZINE
Benzinemotor V6 injectie 24V : Onderhoudscontrole elke 30.000 km of elke 2 jaar
Garantiecontrole bij 10.000 km of na
6 maanden*. Deze is noodzakelijk om
aanspraak op de garantie te kunnen maken.
+ vervangen luchtfilter
+ vervangen brandstoffilter
+ vervangen luchtfilter
+ vervangen brandstoffilter
* Wat het eerst wordt bereikt.

ONDERHOUD VAN UW 406
22
Vloeistofniveauautomatische transmissie elke 60.000 km.
Vervangen van remvloeistofelke 60.000 km of elke 2 jaar.
Hiervoor dient olie op synthetische basis gebruikt te worden; er mag ook brandstof-
besparende of synthetische olie gebruikt worden. Let op: voor de 2,2 liter HDI-motor mag alleen 5W 40 olie gebruikt worden. Tussentijdsecontrole tussentwee onderhoud-sbeurten.
KILOMETERSTAND20 000 40 000 60 000 80 000
100 000 120 000 140 000 160 000 180 000
ONDERHOUDSINTERVAL VAN UW 406 HDI TURBODIESEL
Onderhoudscontrole elke 20.000 km of elke 2 jaar
Garantiecontrole bij 10.000 km of na
6 maanden*. Deze is noodzakelijk om
aanspraak op de garantie te kunnen maken.
+ onderhoud roetfilter
(Behalve 2,0 liter HDI 90 pk)
+ onderhoud roetfilter
(Behalve 2,0 liter HDI 90 pk)
* Wat het eerst wordt bereikt.

ONDERHOUD VAN UW 406
23
∀Alle rijomstandighedenoBijzondere omstandigheden
ONDERHOUDSCONTROLES TYPE A EN C EN TUSSENTIJDSE CONTROLE
- Oliefilter.∀∀- Brandstoffilter (alleen benzine).∀- Brandstoffilterelement (alleen diesel)∀- Luchtfilterelement.∀- Bougies (alleen benzine).HPI∀
- Werking verlichting en signalering.∀∀∀- Staat van ruiten, koplampreflectoren, lampglazen en spiegels.∀∀- Claxon.∀∀- Ruitensproeiers.∀∀- Staat van ruitenwisserbladen.∀∀- Staat en spanning van aandrijfriemen.∀∀- Werking van handrem.∀∀- Afdichting en staat van hydraulische circuits (slangen en carters).∀∀- Staat van rubber stofhoezen.∀∀∀- Remblokken.∀∀o- Staat en speling van wiellagers, spoorstangen, kogels, silent blocs.∀- Afdichting van schokdempers.∀- Slijtage van remvoeringen achter.∀- Staat en spanning van banden (incl. reservewiel).∀∀∀- Emissieregeling, volgens wettelijke voorschriften (alleen benzine).∀∀∀- Rookgastest (alleen diesel).∀∀- Pollenfilter (volgens uitvoering).∀∀o- Visuele controle van de gehele auto door een Peugeot-monteur.∀∀
VERVERSEN
VERVANGEN
NIVEAU
CONTROLE
∀∀
PROEFRIT
- Huurauto (indien overeengekomen).∀
SERVICE
TypeWerkzaamheden Omschrijving van de werkzaamhedenGarantiecontrole
ACTussentijdse controle- Motorolie verversen.∀∀- Brandstoffilter aftappen (alleen diesel).∀∀∀
- Motorolie (controleren + bijvullen).∀∀- Olie handgeschakelde versnellingsbak (controleren + bijvullen).∀∀- Niveau elektrolyt in accu (controleren + bijvullen) indien niet onderhoudsvrij.∀∀- Sproeiervloeistof voor/achter (controleren + bijvullen).∀∀∀∀- Koelvloeistof (controleren + bijvullen).∀∀∀∀- Remvloeistof (controleren + bijvullen).∀∀∀- Stuurbekrachtigingsvloeistof (controleren + bijvullen, volgens uitvoering).∀∀∀

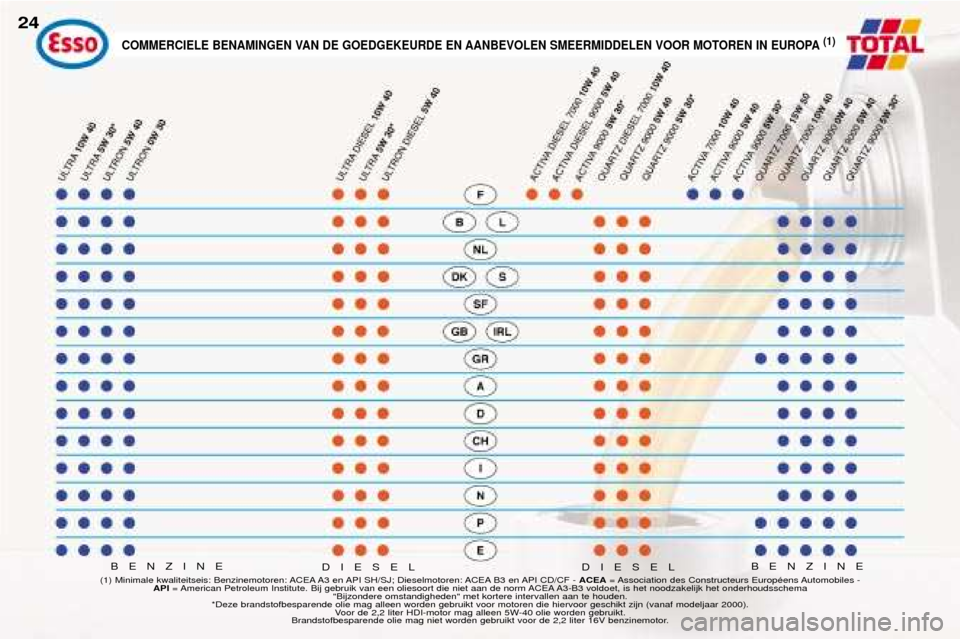

COMMERCIELE BENAMINGEN VAN DE GOEDGEKEURDE EN AANBEVOLEN SMEERMIDDELEN VOOR MOTOREN IN EUROPA(1)
BENZINE
BENZINE
24
(1) Minimale kwaliteitseis: Benzinemotoren: ACEA A3 en API SH/SJ; Dieselmotoren: ACEA B3 en API CD/CF - ACEA= Association des Constructeurs Européens Automobiles -
API = American Petroleum Institute. Bij gebruik van een oliesoort die niet aan de norm ACEA A3-B3 voldoet, is het noodzakelijk het o nderhoudsschema
"Bijzondere omstandigheden" met kortere intervallen aan te houden.
*Deze brandstofbesparende olie mag alleen worden gebruikt voor motoren die hiervoor geschikt zijn (vanaf modeljaar 2000). Voor de 2,2 liter HDI-motor mag alleen 5W-40 olie worden gebruikt.
Brandstofbesparende olie mag niet worden gebruikt voor de 2,2 liter 16V benzinemotor. DIESEL DIESEL

25
ONDERHOUD VAN UW 406

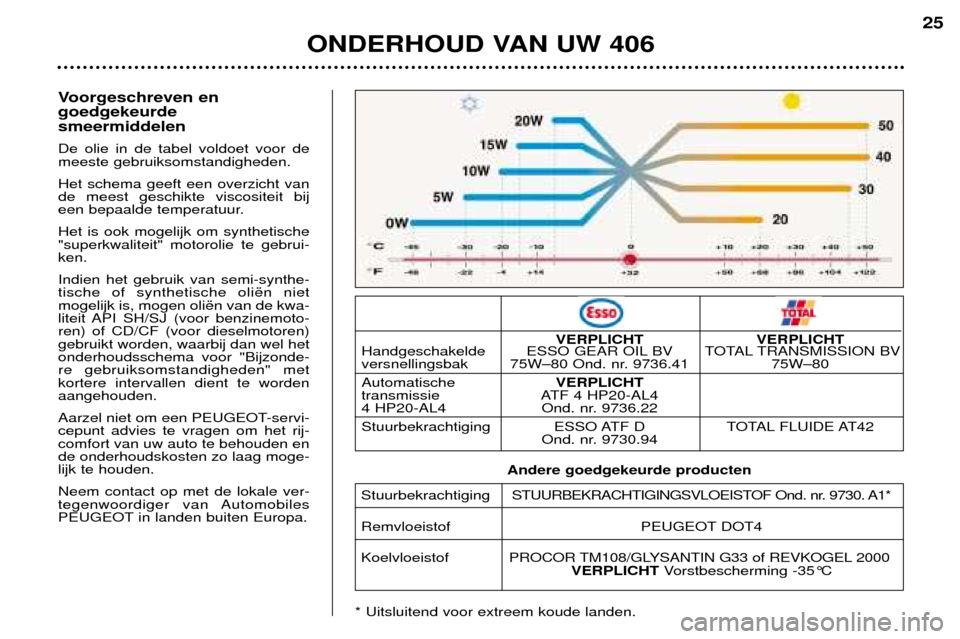

Voorgeschreven en goedgekeurde smeermiddelen De olie in de tabel voldoet voor de meeste gebruiksomstandigheden. Het schema geeft een overzicht van de meest geschikte viscositeit bij
een bepaalde temperatuur. Het is ook mogelijk om synthetische "superkwaliteit" motorolie te gebrui-ken. Indien het gebruik van semi-synthe- tische of synthetische oliën nietmogelijk is, mogen oliën van de kwa-
liteit API SH/SJ (voor benzinemoto-ren) of CD/CF (voor dieselmotoren)gebruikt worden, waarbij dan wel hetonderhoudsschema voor "Bijzonde-re gebruiksomstandigheden" metkortere intervallen dient te wordenaangehouden.
Aarzel niet om een PEUGEOT-servi- cepunt advies te vragen om het rij-comfort van uw auto te behouden ende onderhoudskosten zo laag moge-lijk te houden. Neem contact op met de lokale ver-
tegenwoordiger van Automobiles
PEUGEOT in landen buiten Europa.
VERPLICHT VERPLICHT
Handgeschakelde ESSO GEAR OIL BV TOTAL TRANSMISSION BV
versnellingsbak 75W–80 Ond. nr. 9736.41 75W–80 Automatische VERPLICHT
transmissie ATF 4 HP20-AL4
4 HP20-AL4 Ond. nr. 9736.22
Stuurbekrachtiging ESSO ATF D TOTAL FLUIDE AT42 Ond. nr. 9730.94
StuurbekrachtigingSTUURBEKRACHTIGINGSVLOEISTOF Ond. nr. 9730. A1*
Remvloeistof PEUGEOT DOT4 Koelvloeistof PROCOR TM108/GLYSANTIN G33 of REVKOGEL 2000
VERPLICHT Vorstbescherming -35°C
* Uitsluitend voor extreem koude landen. Andere goedgekeurde producten

INSTRUMENTENPANEEL BENZINE/DIESEL1 - Brandstofvuldop.
2 - Geopend portier.
3 - Dimlicht.
4 - Grootlicht.
5 - Toerenteller.
6 - Richtingaanwijzer links.
7 - Verplicht stoppen (STOP).
8 - Onderhoudsintervalindicator, olieniveaumeter en
kilometerteller. 9 -
Richtingaanwijzer rechts.
10 - Snelheidsmeter.
11 - Storing roetfiltersysteem (dieselmotor).
12 - Mistlampen voor.
13 - Mistachterlicht.
14 - Elektronisch Stabiliteits Programma ASR/ESP(uitsluitend modellen metbenzinemotor).
15 - Te laag koelvloeistofniveau.
UW 406 IN DETAIL
127
16 -Koelvloeistoftemperatuurmeter.
17 - Nulstelling dagteller.
18 - Handrem en te laag remvloeistofniveau.
19 - Veiligheidsgordels.
20 - Airbags.
21 - ABS.
22 - Zelfdiagnose motor.
23 - Laden van de accu.
24 - Voorgloeien dieselmotor.
25 - Airbag aan passagierszijdeuitgeschakeld.
26 - Water in brandstoffilter.
27 - Voorremblokslijtage.
28 - Te lage motoroliedruk.
29 - Startblokkering.
30 - Dimmer dashboardverlichting.
31 - Brandstofmeter.
32 - Brandstofreserve.
