2002 Peugeot 406 Break Handleiding (in Dutch)

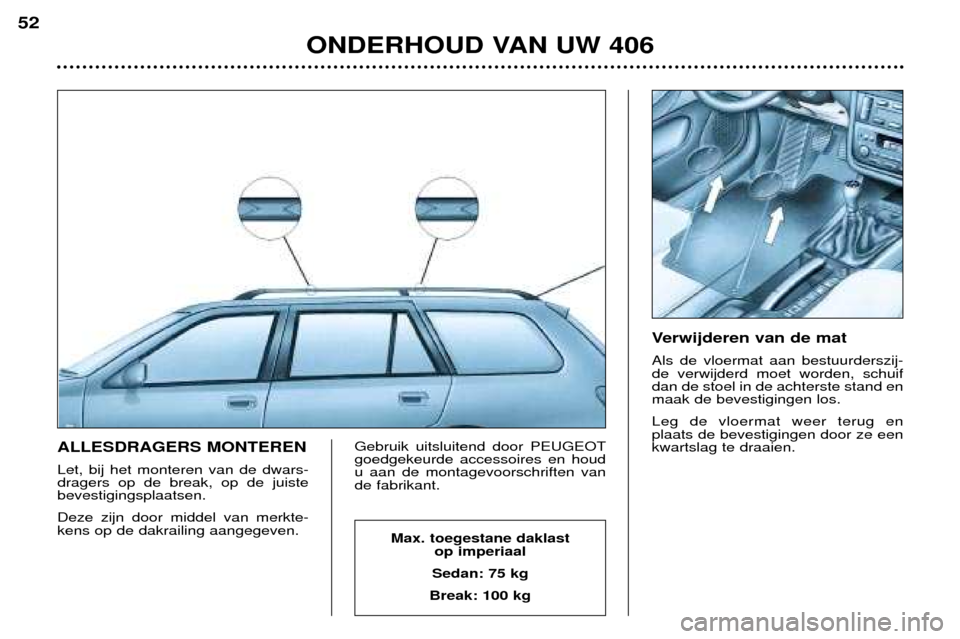

ALLESDRAGERS MONTEREN Let, bij het monteren van de dwars- dragers op de break, op de juistebevestigingsplaatsen. Deze zijn door middel van merkte- kens op de dakrailing aangegeven.Gebruik uitsluitend door PEUGEOTgoedgekeurde accessoires en houdu aan de montagevoorschriften vande fabrikant.Verwijderen van de mat Als de vloermat aan bestuurderszij- de verwijderd moet worden, schuifdan de stoel in de achterste stand enmaak de bevestigingen los. Leg de vloermat weer terug en plaats de bevestigingen door ze eenkwartslag te draaien.
ONDERHOUD VAN UW 406
52
Max. toegestane daklast
op imperiaal
Sedan: 75 kg
Break: 100 kg

ONDERHOUD VAN UW 406
53

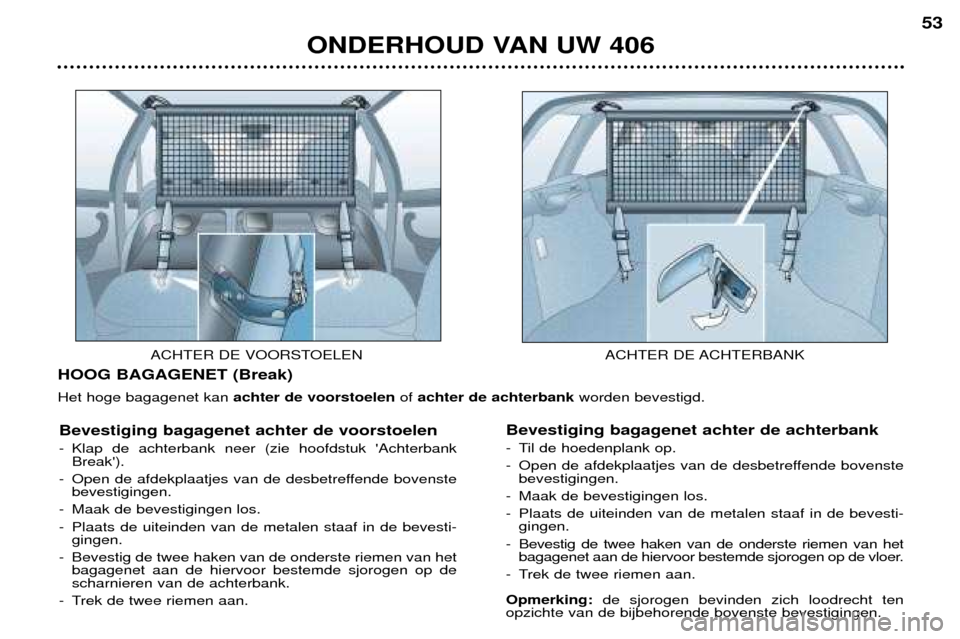

HOOG BAGAGENET (Break) Het hoge bagagenet kan achter de voorstoelenof achter de achterbank worden bevestigd.
Bevestiging bagagenet achter de voorstoelen
- Klap de achterbank neer (zie hoofdstuk 'Achterbank Break').
- Open de afdekplaatjes van de desbetreffende bovenste bevestigingen.
- Maak de bevestigingen los.
- Plaats de uiteinden van de metalen staaf in de bevesti- gingen.
- Bevestig de twee haken van de onderste riemen van het bagagenet aan de hiervoor bestemde sjorogen op de scharnieren van de achterbank.
- Trek de twee riemen aan. Bevestiging bagagenet achter de achterbank
- Til de hoedenplank op.
- Open de afdekplaatjes van de desbetreffende bovenste
bevestigingen.
- Maak de bevestigingen los.
- Plaats de uiteinden van de metalen staaf in de bevesti- gingen.
- Bevestig de twee haken van de onderste riemen van het bagagenet aan de hiervoor bestemde sjorogen op de vloer.
- Trek de twee riemen aan. Opmerking: de sjorogen bevinden zich loodrecht ten
opzichte van de bijbehorende bovenste bevestigingen.
ACHTER DE VOORSTOELEN ACHTER DE ACHTERBANK

ONDERHOUD VAN UW 406
54

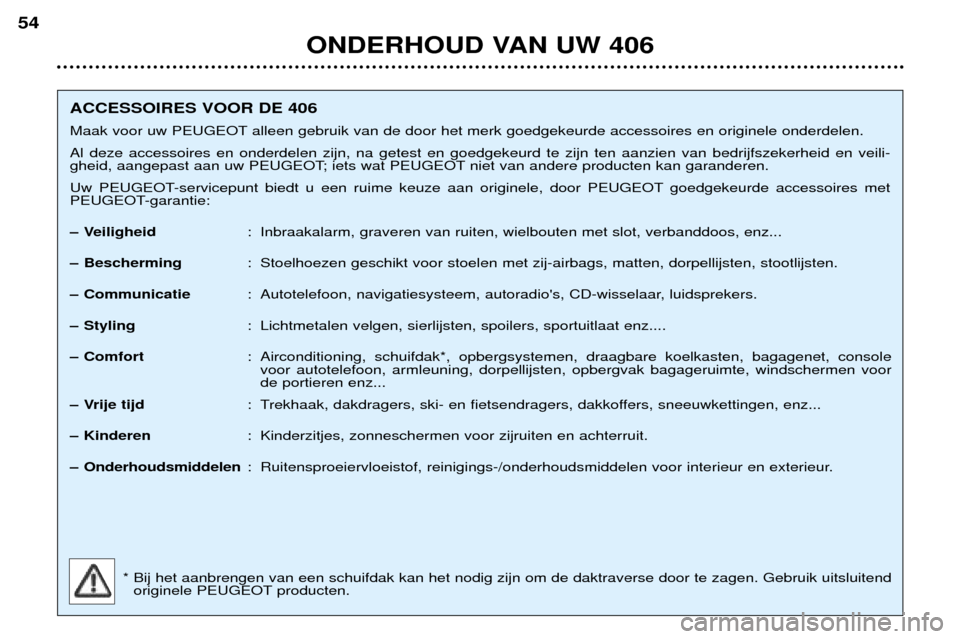

ACCESSOIRES VOOR DE 406
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen.Al deze accessoires en onderdelen zijn, na getest en goedgekeurd te zijn ten aanzien van bedrijfszekerheid en veili-
gheid, aangepast aan uw PEUGEOT; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires met
PEUGEOT-garantie:
– Veiligheid: Inbraakalarm, graveren van ruiten, wielbouten met slot, verbanddoos, enz...
– Bescherming : Stoelhoezen geschikt voor stoelen met zij-airbags, matten, dorpellijsten, stootlijsten.
– Communicatie : Autotelefoon, navigatiesysteem, autoradio's, CD-wisselaar, luidsprekers.
– Styling : Lichtmetalen velgen, sierlijsten, spoilers, sportuitlaat enz....
– Comfort : Airconditioning, schuifdak*, opbergsystemen, draagbare koelkasten, bagagenet, console
voor autotelefoon, armleuning, dorpellijsten, opbergvak bagageruimte, windschermen voor de portieren enz...
– Vrije tijd : Trekhaak, dakdragers, ski- en fietsendragers, dakkoffers, sneeuwkettingen, enz...
– Kinderen : Kinderzitjes, zonneschermen voor zijruiten en achterruit.
– Onderhoudsmiddelen : Ruitensproeiervloeistof, reinigings-/onderhoudsmiddelen voor interieur en exterieur.
* Bij het aanbrengen van een schuifdak kan het nodig zijn om de daktraverse door te zagen. Gebruik uitsluitend originele PEUGEOT producten.

1,8 liter 16V 2 liter 16V1 749 1 997
82,7 x 81,4 85 X 88 16 16
85 100
5 500 6 000
160 190
4 000 4 100
Loodvrij Loodvrij Ja Ja
Ja Ja
Handgeschakeld Automaat Handgeschakeld Automaat (5 versn.) (4 versn.) (5 versn.) (4 versn.)
4,25 4,25 4,25 4,251,9 – 1,9 –
156

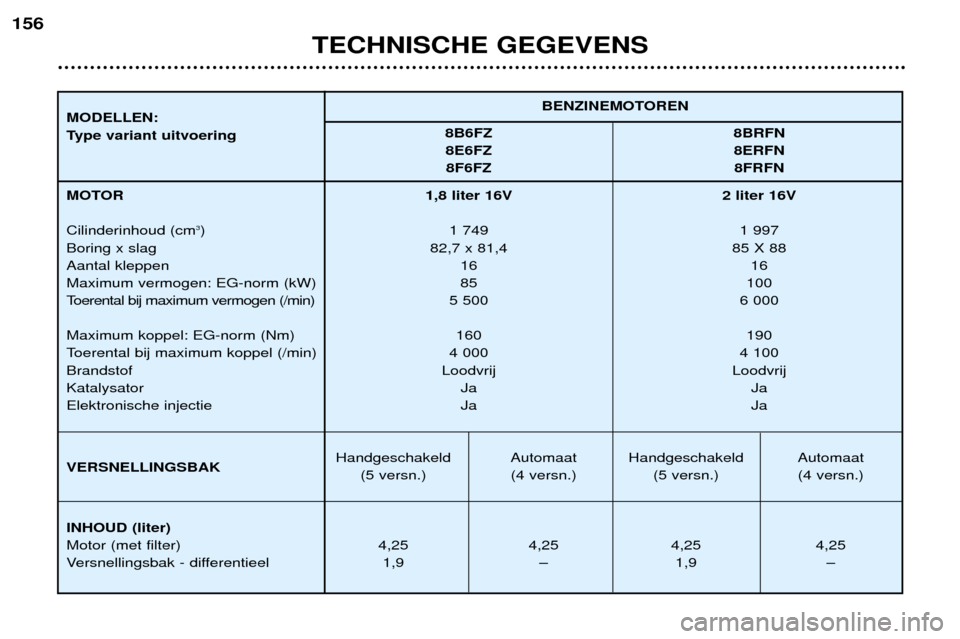

TECHNISCHE GEGEVENS
BENZINEMOTOREN
MODELLEN:
Type variant uitvoering 8B6FZ 8BRFN
8E6FZ 8ERFN 8F6FZ 8FRFN
MOTOR Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen: EG-norm (kW)
Toerental bij maximum vermogen (/min) Maximum koppel: EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel

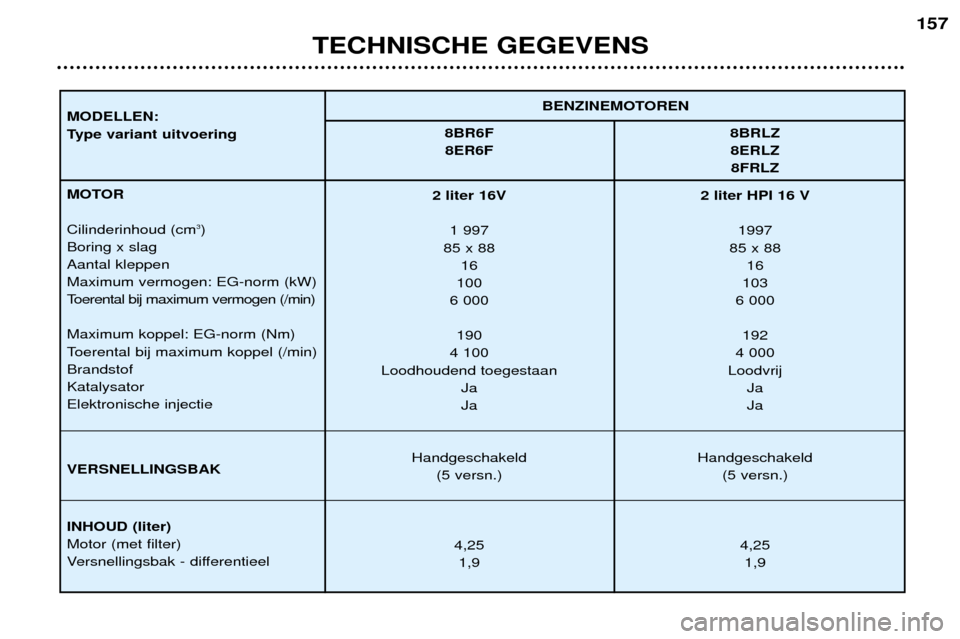

TECHNISCHE GEGEVENS
157
BENZINEMOTOREN
MODELLEN:
Type variant uitvoering 8BR6F 8BRLZ
8ER6F 8ERLZ 8FRLZ
MOTOR Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen: EG-norm (kW)
Toerental bij maximum vermogen (/min) Maximum koppel: EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel 2 liter 16V 2 liter HPI 16 V
1 997 1997
85 x 88 85 x 88 16 16
100 103
6 000 6 000
190 192
4 100 4 000
Loodhoudend toegestaan Loodvrij Ja Ja
Ja Ja
Handgeschakeld Handgeschakeld (5 versn.) (5 versn.)
4,25 4,25
1,9 1,9

TECHNISCHE GEGEVENS
158
BENZINEMOTOREN
MODELLEN:
Type variant uitvoering 8B3FZ 8BXFX
8E3FZ 8EXFX 8F3FZ
MOTOREN Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen: EG-norm (kW)
Toerental bij maximum vermogen (/min) Maximum koppel: EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel 2,2 liter 16V V6 Injectie 24V
2 230 2 946
86 x 96 87 x 82,6 16 24
116 152
5 750 6 000
217 285
3 900 3 750
Loodvrij Loodvrij Ja Ja
Ja Ja
Handgeschakeld Handgeschakeld Automaat (5 versn.) (5 versn.) (4 versn.)
4,25 4,75 4,75
1,85 1,85 –

2 liter 2 liter 2,2 liter HDI-
HDI-turbodiesel HDI-turbodiesel turbodiesel 16V
1 997 1 997 2179
85 x 88 85 x 88 85 X 96 88 1 6
66 80/79 79 98
4 000 4 000 4 000
205 250 314
1 900 1 750 2 000
Diesel Diesel Diesel Ja Ja Ja
Elektronisch Elektronisch Elektronisch
Nee Nee Ja Ja Ja
Handgeschakeld Handges. Automaat Handgeschakeld Handgeschakeld (5 versn.) (5 versn.) (4 versn.) (5 versn.) (5 versn.)
4,5 4,5 4,5 4,5 4,5
1,9 1,85 – 1,85 1,85

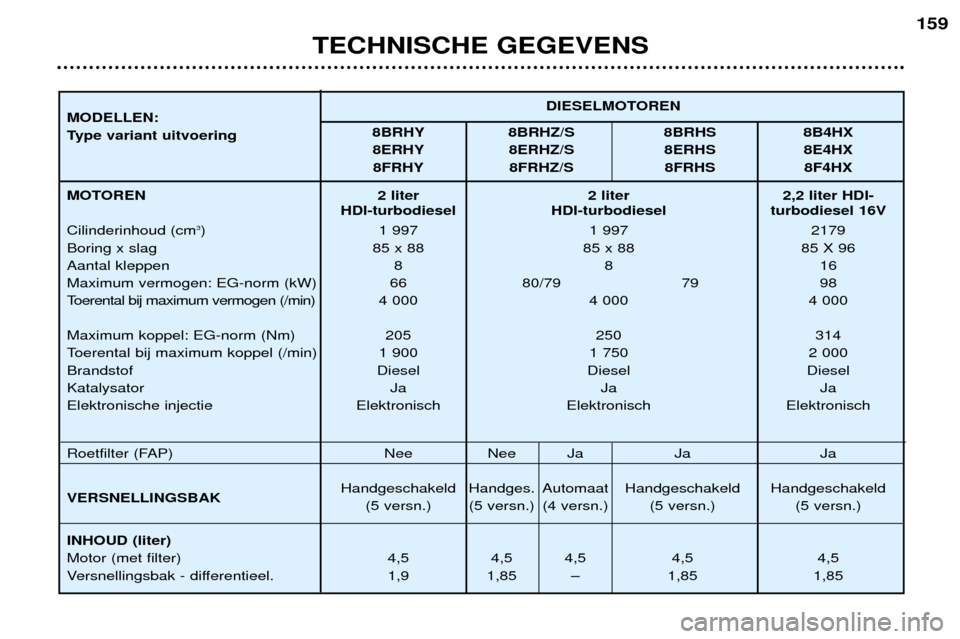

TECHNISCHE GEGEVENS
159
MODELLEN:
Type variant uitvoering 8BRHY 8BRHZ/S 8BRHS 8B4HX
8ERHY 8ERHZ/S 8ERHS 8E4HX 8FRHY 8FRHZ/S 8FRHS 8F4HX
MOTOREN Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen: EG-norm (kW)
Toerental bij maximum vermogen (/min) Maximum koppel: EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie
Roetfilter (FAP) VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel.DIESELMOTOREN

TECHNISCHE GEGEVENS
160

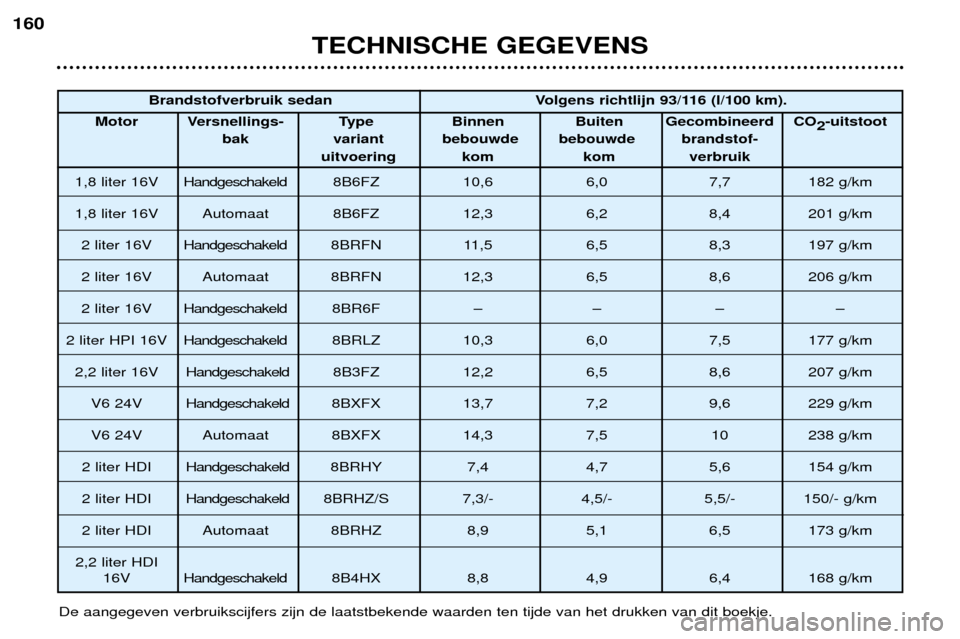

De aangegeven verbruikscijfers zijn de laatstbekende waarden ten tijde van het drukken van dit boekje.Brandstofverbruik sedan Volgens richtlijn 93/116 (l/100 km).
Motor Versnellings- Type Binnen Buiten Gecombineerd CO 2-uitstoot
bak variant bebouwde bebouwde brandstof- uitvoering kom kom verbruik
1,8 liter 16V Handgeschakeld 8B6FZ 10,6 6,0 7,7 182 g/km
1,8 liter 16V Automaat 8B6FZ 12,3 6,2 8,4 201 g/km 2 liter 16V Handgeschakeld 8BRFN 11,5 6,5 8,3 197 g/km
2 liter 16V Automaat 8BRFN 12,3 6,5 8,6 206 g/km 2 liter 16V Handgeschakeld 8BR6F – – – –
2 liter HPI 16V Handgeschakeld 8BRLZ 10,3 6,0 7,5 177 g/km
2,2 liter 16V Handgeschakeld 8B3FZ 12,2 6,5 8,6 207 g/km
V 6 2 4 V Handgeschakeld 8BXFX 13,7 7,2 9,6 229 g/km
V6 24V Automaat 8BXFX 14,3 7,5 10 238 g/km
2 liter HDI Handgeschakeld 8BRHY 7,4 4,7 5,6 154 g/km
2 liter HDI Handgeschakeld 8BRHZ/S 7,3/- 4,5/- 5,5/- 150/- g/km
2 liter HDI Automaat 8BRHZ 8,9 5,1 6,5 173 g/km
2,2 liter HDI 1 6 V Handgeschakeld 8B4HX 8,8 4,9 6,4 168 g/km
