Page 1 of 166
UW 406 IN EEN OOGOPSLAG
2
Page 2 of 166

9 - Voorruitontwaseming
10 - Airbag aan passagierszijde.
11 - Dashboardkastje.
12 - Verstelbaar zijventilatierooster.
13 - Zijruitontwaseming.
14 - Inbouwruimte luidspreker (tweeter).
15 - Multifunctionele display.

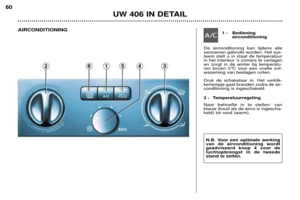

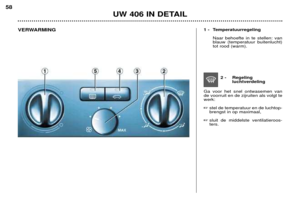

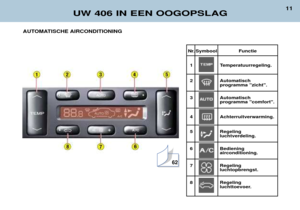

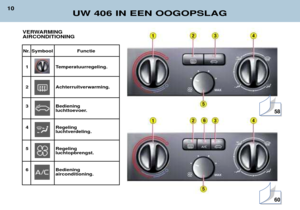

16 - Bediening verwarming/ airconditioning.

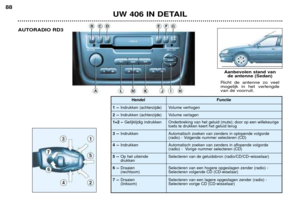

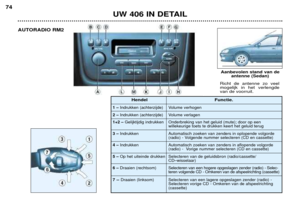

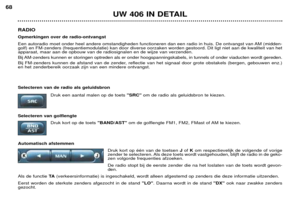

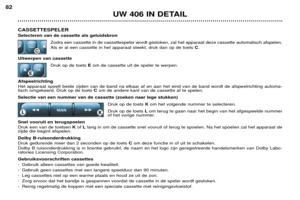

17 - Autoradio.

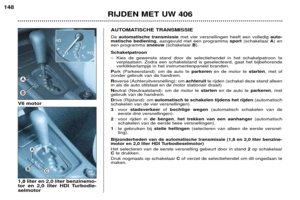

18 - Versnellingshendel.
19 - Asbak vóór.
20 - Uitstroomopening voor
beenruimte achter.
21 - Aansteker. 22 -
Schakelaar stoelverwarming. Muntenvak.Uitschakelen airbag aan passagierszijde.

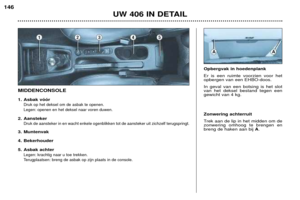

23 - Handrem.
24 - Bekerhouder.
25 - Asbak achter.
26 - Stuur-/contactslot.
27 - Stuurkolomverstelling.

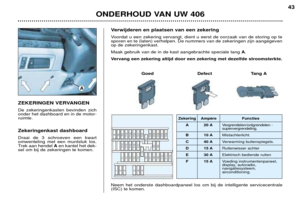

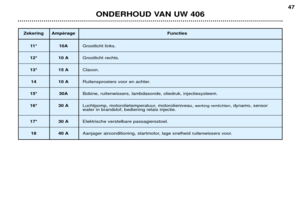

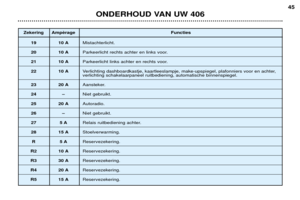

28 - Zekeringenkastje.
29 - Schakelaar elektronisch stabiliteitsprogramma(ASR/ESP).
30 - Koplampverstelling.
31 - Bedieningsnelheidsregelaar
.
UW 406 IN EEN OOGOPSLAG
3
1 -Schakelaars elektrisch bediende spiegels. Schakelaars elektrisch bediende ruiten. Blokkeerschakelaar elek- trisch bediende ruiten ach-
ter.
2 - Schakelaar verlichting enrichtingaanwijzers. Inschakelen/uitschakelen automatische ontstekingvan de lichten.
3 - Airbag bestuurder. Claxon.
4 - Instrumentenpaneel.
5 - Radiobediening op het stuurwiel.
6 - Schakelaar ruitenwissers/- sproeiers.
Bediening boordcomputer.
7 - Schakelaar alarmknipper- lichten.
8 - Middelste verstelbare venti-latieroosters.
Page 3 of 166

DE SLEUTELS Met behulp van de sleutel kunnen de voorportieren en het dash-boardkastje onafhankelijk vanelkaar vergrendeld of ontgren-deld worden, kan de passagier-sairbag worden uitgeschakeld enhet contactslot worden bediend. Centrale vergrendeling Met behulp van de sleutel in het slot van het bestuurdersportierkunnen alle portieren en de ach-terklep vergrendeld of ontgren-
deld worden. Als een van devoor- of achterportieren geopendis, werkt de centrale vergrende-ling niet. De afstandsbediening heeft dezelfde functies.De afstandsbediening
VergrendelenDruk op de knop
Aom de auto te
vergrendelen.Het vergrendelen wordt bevestigd door het gedurende ongeveer 2 seconden branden van de rich-tingaanwijzers. Ontgrendelen Druk op de knop Bom de auto te
ontgrendelen.Dit zal worden bevestigd door het snel knipperen van de richting-aanwijzers. STARTEN
Stand STOP: het contact is afgezet
1e stand, Accessoires: het contact is afgezet, maar accessoires functioneren wel. 2e stand, Contact: het contact is aangezet Stand Starten: de startmotor wordt in werking gezet.
UW 406 IN EEN OOGOPSLAG
4
108
Normale
sleutel Sleutel met
afstandsbe- diening
Page 4 of 166
Mistlampen voor en mistachterlicht (ring B) De lichten worden ingeschakeld door de ring naar voren te draai-en en uitgeschakeld door de ringnaar achteren te draaien. Hetbranden van de mistlampenwordt aangegeven door het ver-klikkerlampje op het instrumen-tenpaneel.Mistlampen voor (ringeen keer naar vorendraaien).
Mistlampen vooren mistachterlicht(ring twee keernaar voren draai-
en).
SCHAKELAARS OP STUURKOLOM VERLICHTING
Verlichting voor en achter (ring A)
Lichten uit. Parkeerlicht.
Dim-/grootlicht. Automatisch inschakelen van deverlichting. RUITENWISSERS
Voor
2 Hoge snelheid (hevige neerslag)
1 Normale snelheid (matige regenval)
AUTO Automatisch wissen.
0 Uit
∀ Eén keer wissen (omlaag duwen).
Ruitensproeier: trek de hendelnaar u toe. Achter
Inter- Ruiten-
Uit valschakeling sproeier
UW 406 IN EEN OOGOPSLAG
5
Automatisch wissen In de stand AUTO, werkt
de ruitenwisser automa- tisch en wordt de snel-
heid van de wissersaangepast aan de hoe-veelheid neerslag.
124126
Page 5 of 166

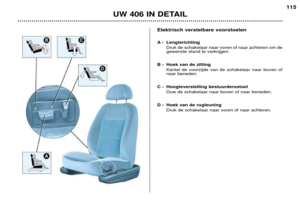

Elektrisch verstelbare voorstoelen A-Verstelling in lengterichting.
B - Hoek van de zitting.
C - Hoogte van de zitting.
D - Rugleuningverstelling.
M - Opslaan in het geheugen. Zet het contact aan en stel de stoel en de spiegels af. Druk de toetsen "M"en "1"
(eerste stand) of "M"en "2"
(tweede stand) gelijktijdig in.
1 - Oproepen van de eerste opgeslagen stand.
2 - Oproepen van detweede opgeslagenstand.
UW 406 IN EEN OOGOPSLAG
6
11 5
STOELEN Handmatig verstelbare voorstoelen 1 -Verstelling in lengterichting.
2 - Hoek van de zitting.
3 - Hoogte van de zitting.
4 - Rugleuningverstelling.
11 4
Page 6 of 166

UW 406 IN EEN OOGOPSLAG
8
ZIJ-AIRBAGS De zij-airbags zijn aan de zijde van de portieren in de rugleunin-gen van de voorstoelen aange-bracht. Ze worden aan de zijde waar de aanrijding plaatsvindt opgebla-zen.Controle van werking
Het goed functioneren van hetsysteem wordt aangegeven dooreen verklikkerlampje op het ins-trumentenpaneel. Dit lampje gaat bij het aanzetten van het contact gedurende 6 seconden branden. Als het lampje:
- niet brandt bij het aanzetten van het contact of,
- niet uitgaat na 6 seconden of,
Raadpleeg uw PEUGEOT-servi- cepunt.Voorzorgsmaatregelen met betrekking tot een airbag aan passagierszijde Auto's met airbagschakelaar:
- schakel de air-bag aan passa- gierszijde uit alsu een kinderzitjemet de rug in derijrichting op devoorstoel plaatst.
- schakel de air- bag in als er eenpassagier op devoorstoel zit.
Auto's zonder airbagschakelaar: - plaats geen kinderzitjemet de rug in de rijrich-ting op de voorstoel.
Leg in elk geval nooit uw voeten of eenander voorwerp op het dashboard.
AIRBAGS VOOR Uitschakelen airbag aan passagierszijde Steek de sleutel in schakelaar 1en draai deze:
- in de stand "ON"om de air-
bag aan passagierszijde in teschakelen,
- in de stand "OFF"om de air-
bag aan passagierszijde uit teschakelen.
Controle van werking
Als het contact aan is (2e standvan de sleutel), gaat het verklik-kerlampje gedurende 6 secon-den branden in combinatie meteen geluidssignaal en het bericht"Airbag aan passagierszijdeuitgeschakeld" op de multifunc-
tionele display om aan te gevendat de airbag aan passagierszij-de is uitgeschakeld (stand "OFF"
van de schakelaar). Het verklikkerlampje blijft branden zolang de airbag is uitgeschakeld.
153
Page 7 of 166
UW 406 IN EEN OOGOPSLAG
9
PLAFONNIERUit. De verlichting gaat aan zodra één van deportieren geopendwordt. Permanente verlich- ting als de sleutel inde stand accessoiresstaat of als het con-tact aan is.
Handbediening
: duw of trek de
schakelaar tot het zware punt. Deruit stopt zodra de toets wordtlosgelaten. Automatische bediening: duw
op of trek de schakelaar tot voor- bij het zware punt. De ruit opentof sluit volledig.
Beveiliging tegen beknellen: Als de ruit een obstakel tegenkomt,stopt de beweging van de ruit enzal de ruit vervolgens weer ope-nen.

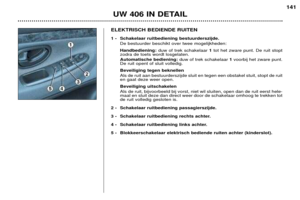

1 - Schakelaar ruitbediening
aan bestuurderszijde.
2 - Schakelaar ruitbediening aan passagierszijde.
3 - Schakelaar ruitbediening links achter.
4 - Schakelaar ruitbediening rechts achter.
5 - Blokkering ruitbediening achter.ELEKTRISCH BEDIENDE RUITEN
141145
Page 8 of 166

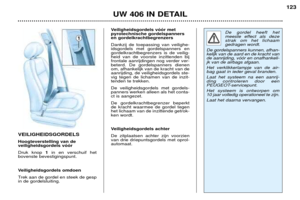

VEILIGHEIDSGORDELS Hoogteverstelling van de veiligheidsgordels voor Knijp de knoppen 1in en ver-
schuif deze.
Veiligheidsgordels omdoen
Trek aan de gordel en steek de gesp in de gordelsluiting.
UW 406 IN EEN OOGOPSLAG
7
STUURWIELVERSTELLING Trek aan de hendel Aom het
stuurwiel te ontgrendelen. Stel de hoogte en de diepte van het stuurwiel in en ver-grendel het stuurwiel door dehendel Agoed vast te druk-

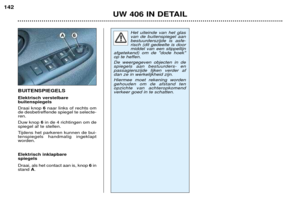

ken.ELEKTRISCH VERSTEL- BARE BUITENSPIEGELS Draai de knop 6naar rechts of
naar links om de desbetreffende spiegel te selecteren. Duw de knop in de 4 richtingen om de spiegel te verstellen. Elektrisch inklapbare buiten- spiegels Draai, als het contact aan is, de knop 6in de stand A.
144121142
