ONDERHOUD VAN UW 406
36
WIEL VERWISSELEN
Toegang tot het reservewiel en de krik Sedan:til de vloerbekleding in de
bagageruimte op met de haak. Zet de haak vast achter het rubber van
het kofferdeksel. Break: draai de beide schroeven in
de afdekplaat met de contactsleutel of een muntje een kwart omwente-
ling los. Til de plaat op en haak hemachter het rubber van de achterklep. Familiale: klap de achterbank op de
3e zitrij omhoog en til de bekleding op om bij het reservewiel te kunnenkomen. Gereedschap 1 -
Wielsleutel.
2 - Centreerpen.
3 - Verlengstuk wielsleutel/hulpstuk voor verwijderen wieldop.
4 - Krik.
5 - Afneembaar sleepoog.
6 - Gereedschap voor verwijderenwieldop van lichtmetalen velgen.
7 - Gereedschap voor verwijderensierdop.
De steun van het gereedschap dienttevens als bevestiging voor de vloer-plaat van de bagageruimte. Brengde steun weer aan om vervormingvan de vloerplaat te voorkomen. Bevestig het reservewiel met behulp van de riem om lawaai te voorkomenen voor uw veiligheid in geval van eenfrontale botsing. Demonteren
- Zet de auto op een horizontale,
stabiele en stroeve ondergrond.
- Zet de handrem vast en schakel de eerste versnelling of de achteruit in (bij automatische transmissiestand P).
- Verwijder de wieldop door de haak 3 in de opening voor het ventiel te
steken en de wieldop los te trek-ken. Steek het gereedschap 6in
één van de gaten en trek de mid-delste wieldop los bij auto's metlichtmetalen velgen 8.
- Draai de bouten één omwenteling los.
Bij auto's met lichtmetalen velgen 8 dienen eerst de chromen sierdop-
pen te worden verwijderd voordat dewielbouten worden losgedraaid (ziepagina "Bijzonderheden lichtmetalenvelgen" in dit hoofdstuk).

ONDERHOUD VAN UW 406
37

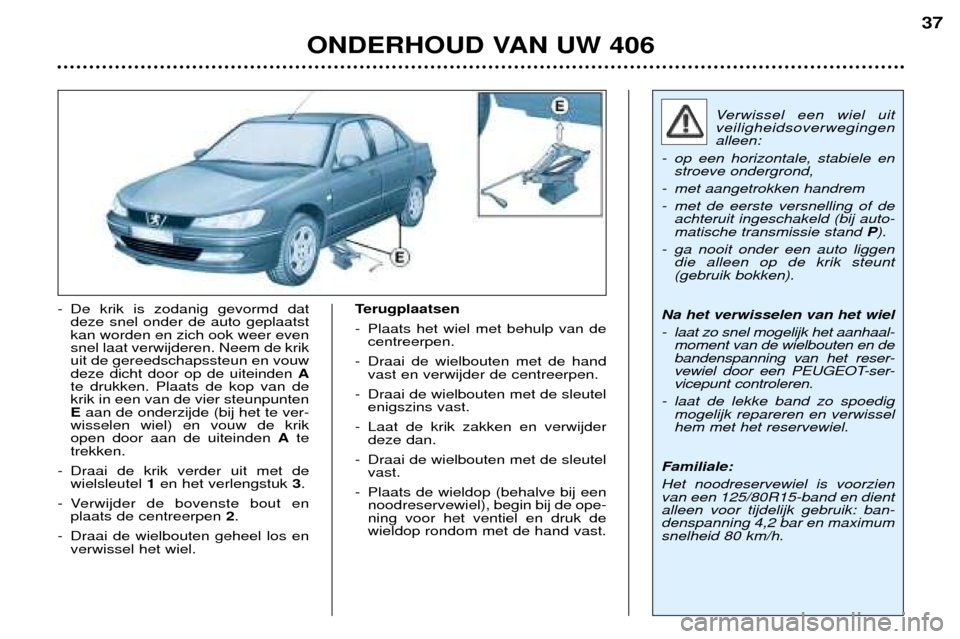

- De krik is zodanig gevormd datdeze snel onder de auto geplaatst kan worden en zich ook weer evensnel laat verwijderen. Neem de krikuit de gereedschapssteun en vouwdeze dicht door op de uiteinden A
te drukken. Plaats de kop van dekrik in een van de vier steunpuntenE aan de onderzijde (bij het te ver-
wisselen wiel) en vouw de krikopen door aan de uiteinden Ate
trekken.
- Draai de krik verder uit met de wielsleutel 1en het verlengstuk 3.
- Verwijder de bovenste bout en plaats de centreerpen 2.
- Draai de wielbouten geheel los en verwissel het wiel. Terugplaatsen
- Plaats het wiel met behulp van de
centreerpen.
- Draai de wielbouten met de hand vast en verwijder de centreerpen.
- Draai de wielbouten met de sleutel enigszins vast.
- Laat de krik zakken en verwijder deze dan.
- Draai de wielbouten met de sleutel vast.
- Plaats de wieldop (behalve bij een noodreservewiel), begin bij de ope- ning voor het ventiel en druk dewieldop rondom met de hand vast.
Verwissel een wiel uit veiligheidsoverwegingenalleen:
- op een horizontale, stabiele en stroeve ondergrond,
- met aangetrokken handrem
- met de eerste versnelling of de achteruit ingeschakeld (bij auto- matische transmissie stand P).
- ga nooit onder een auto liggen die alleen op de krik steunt(gebruik bokken).
Na het verwisselen van het wiel
- laat zo snel mogelijk het aanhaal- moment van de wielbouten en de bandenspanning van het reser-
vewiel door een PEUGEOT-ser-vicepunt controleren.
- laat de lekke band zo spoedig mogelijk repareren en verwisselhem met het reservewiel.
Familiale: Het noodreservewiel is voorzien van een 125/80R15-band en dientalleen voor tijdelijk gebruik: ban-denspanning 4,2 bar en maximumsnelheid 80 km/h.

ONDERHOUD VAN UW 406
38
Anti-diefstalbouten* Als de velgen zijn voorzien van anti- diefstalbouten (één per wiel), dient ueerst met behulp van het gereed-schap 7de chromen dop en vervol-
gens de plastic huls te verwijderenalvorens de bout los te draaien metbehulp van een van de twee dops-leutels (die u bij aflevering van uwauto heeft gekregen gelijktijdig metde reservesleutel en de codekaart)en de wielsleutel 1.
Opmerking: noteer de op de dops-
leutel gegraveerde code nauwkeu-rig. Met deze code kunt u bij uw
PEUGEOT-dealer een nieuwe dops-leutel verkrijgen.
* Volgens uitvoering en land van bestemming.Bijzonderheden lichtmetalen velgen Sierdoppen De wielbouten van de lichtmetalen velgen zijn voorzien van chromensierdoppen.
Voordat de wielbouten worden los- gedraaid dienen de sierdoppen metbehulp van het gereedschap 7te
worden verwijderd.Montage van het reservewiel Indien uw auto is voorzien van een reservewiel met stalen velg, is hetnormaal dat bij het monteren de rin-
gen van de bouten de velg niet
raken. Als de bouten volledig zijnaangedraaid zorgt het conischedraagvlak van de bouten voor debevestiging van het reservewiel. Montage van winterbanden Als u op uw auto winterbanden met stalen velgen wilt monteren, dient u
speciale bouten te gebruiken, die
verkrijgbaar zijn bij uw PEUGEOT-
dealer.

De amberkleurige lampen moeten worden vervan-gen door lampen metdezelfde kleur en eigen-schappen.
Onder bepaalde klimatologischeomstandigheden (lage temperatu-ren, vocht), ontstaat er condens-
vorming aan de binnenzijde vanhet glas van de lampen ; dit verd-
wijnt binnen enkele minuten nahet inschakelen van de verlich-ting.
LAMPEN VERVANGEN
1 - Dimlicht
2 - Grootlicht 2 lampen (H7-55W)
- Druk de lip in en trek de beschermkap van de defecte lamp los.
- Neem de stekker los.
- Druk op het uiteinde van de borglip om deze los te maken. Vervang de lamp.
- Let bij het monteren op de goede stand van de nokjes en controleer of de bor- glip stevig vastzit.
- Sluit de stekker weer aan.
- Plaats de beschermkap weer.
3 - Parkeerlicht (W5W)
Draai de lamphouder met de hendel en trek deze los. Vervang de lamp.
4 - Richtingaanwijzer (P21W)
Draai de lamphouder een kwart omwenteling en trek hem los. Vervang de lamp. Opmerking: Raak H7-lampen uitsluitend met een droge doek aan.
Om de lampen aan de linkerzijde gemakkelijker te bereiken wordt aanbevolen de beschermkap van de accu te verwijderen. Zijknipperlicht (WY5W)
- Trek aan de achterzijde van het
kunststof glas en maak het geheel los.
- Draai de stekker een kwart omwenteling en trek hem los.
- Vervang de lamp.
ONDERHOUD VAN UW 406
39

Derde remlicht (sedan) (5 lampen W5W) Druk de metalen lippen aan beide zijden van de lamp naar beneden enschuif de kap naar achteren.
Trek de lamphouder los.
Vervang de defecte lamp.Achterlichten (sedan)
1 - Richtingaanwijzer (P21W)
2 - Achteruitrijlicht (P21W)
3 - Rem-/achterlicht (P21/5W)
4 - Achterlicht (P21/5W)
5 - Mistachterlicht (P21W) Deze 5 lampen worden vanuit de bagageruimte vervangen:
- Verwijder de bevestigingsklemmen en trek de bekleding opzij.
- Trek de stekker los door op de metalen strip
Ate drukken.
- Verwijder vervolgens de lamphouder door de nokken in te drukken.
- Vervang de defecte lamp.
ONDERHOUD VAN UW 406
40

Achterlichten break Achterlichten op achterschermen Pak de bekleding bij de handgreep vast en trek het paneel van hetopbergvak omhoog.Open de klep met behulp van decontactsleutel.
Trek de stekker los door de metalen strip
Ain te drukken.
Draai vleugelmoer Blos.
Verwijder het achterlicht. Druk op de borglippen en verwijder
de lamphouder. 1 - Rem-/achterlicht (P21/5W)2 - Richtingaanwijzer (P21W)
Vervang de defecte lamp.
ONDERHOUD VAN UW 406
41

Achterlichten op achterklep Open het klepje.Neem de stekker los door aan lip A
te trekken.Draai de beide moeren los.Knijp de beide borglippen Bsamen
en verwijder de lamp. Verwijder de lamphouder door de borglippen
Cin te drukken.
Vervang de defecte lamp.
1 - Achterlicht (P21/5W).
2 - Achteruitrijlicht (P21W).3 - Mistachterlicht (P21W). Kentekenplaatverlichting (W5W)
Verwijder het lampglas.
Vervang de defecte lamp.
ONDERHOUD VAN UW 406
42

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Ampère Functies A 20 A Vergrendelen/ontgrendelen - supervergrendeling.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter
E 30 A Elektrisch bediende ruiten
F 15 A Voeding instrumentenpaneel,
display, autoradio, navigatiesysteem, airconditioning.
ONDERHOUD VAN UW 406
43
