2002 PEUGEOT 206 Manuale duso (in Italian)

17-06-2002
INFORMAZIONI PRATICHE
122

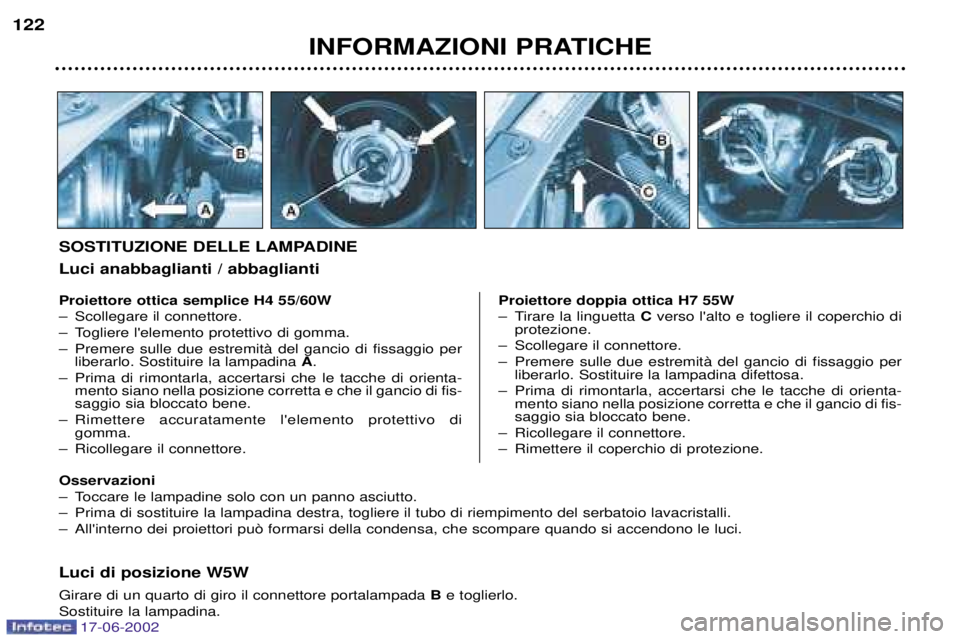

Luci di posizione W5W Girare di un quarto di giro il connettore portalampada
Be toglierlo.
Sostituire la lampadina.
Proiettore ottica semplice H4 55/60W
Ð Scollegare il connettore.
Ð Togliere l'elemento protettivo di gomma.
Ð Premere sulle due estremitˆ del gancio di fissaggio per
liberarlo. Sostituire la lampadina A.
Ð Prima di rimontarla, accertarsi che le tacche di orienta- mento siano nella posizione corretta e che il gancio di fis- saggio sia bloccato bene.
Ð Rimettere accuratamente l'elemento protettivo di gomma.
Ð Ricollegare il connettore. Proiettore doppia ottica H7 55W
Ð Tirare la linguetta
Cverso l'alto e togliere il coperchio di
protezione.
Ð Scollegare il connettore.
Ð Premere sulle due estremitˆ del gancio di fissaggio per liberarlo. Sostituire la lampadina difettosa.
Ð Prima di rimontarla, accertarsi che le tacche di orienta- mento siano nella posizione corretta e che il gancio di fis- saggio sia bloccato bene.
Ð Ricollegare il connettore.
Ð Rimettere il coperchio di protezione.
SOSTITUZIONE DELLE LAMPADINE Luci anabbaglianti / abbaglianti
Osservazioni
Ð Toccare le lampadine solo con un panno asciutto.
Ð Prima di sostituire la lampadina destra, togliere il tubo di riempimento del serbatoio lavacristalli.
Ð All'interno dei proiettori pu˜ formarsi della condensa, che scompare quando si accendono le luci.

17-06-2002
INFORMAZIONI PRATICHE123

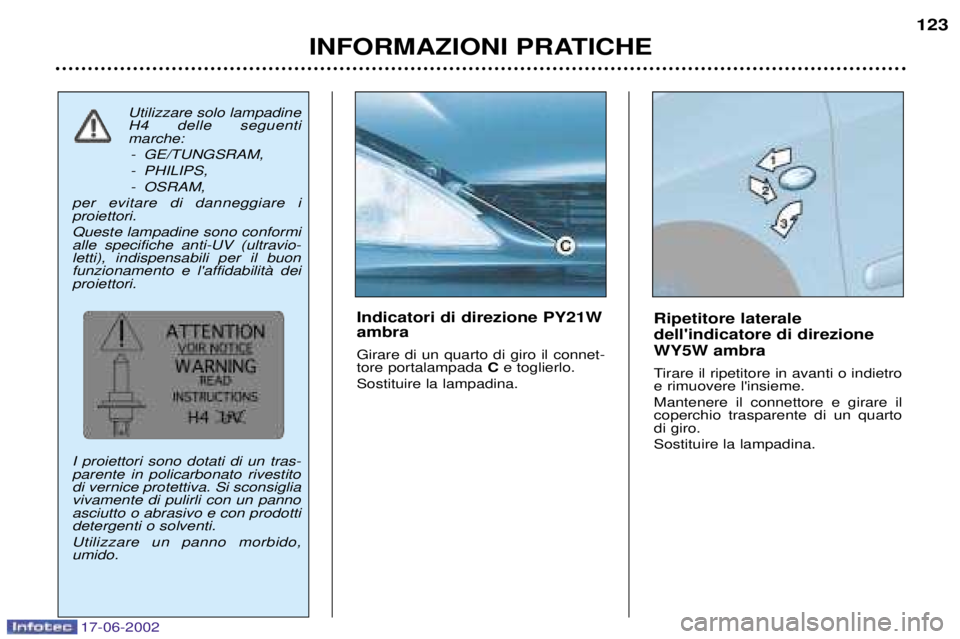

Ripetitore laterale dell'indicatore di direzioneWY5W ambra
Tirare il ripetitore in avanti o indietro e rimuovere l'insieme. Mantenere il connettore e girare il coperchio trasparente di un quartodi giro. Sostituire la lampadina.
Indicatori di direzione PY21W ambra Girare di un quarto di giro il connet- tore portalampada C e toglierlo.
Sostituire la lampadina.
Utilizzare solo lampadine H4 delle seguentimarche: - GE/TUNGSRAM,
- PHILIPS,
- OSRAM,
per evitare di danneggiare i proiettori. Queste lampadine sono conformi alle specifiche anti-UV (ultravio-letti), indispensabili per il buonfunzionamento e l'affidabilitˆ deiproiettori. I proiettori sono dotati di un tras- parente in policarbonato rivestitodi vernice protettiva. Si sconsigliavivamente di pulirli con un pannoasciutto o abrasivo e con prodottidetergenti o solventi. Utilizzare un panno morbido, umido.

17-06-2002
INFORMAZIONI PRATICHE125
Proiettori antinebbia anteriori H1 55W Premere sotto lo sportellino d'ac- cesso per aprirlo. Aprire lo sportellino.Girare il coperchio per toglierlo.Scollegare la lampadina.Premere sulle due estremitˆ del gancio di fissaggio per liberare lalampadina.

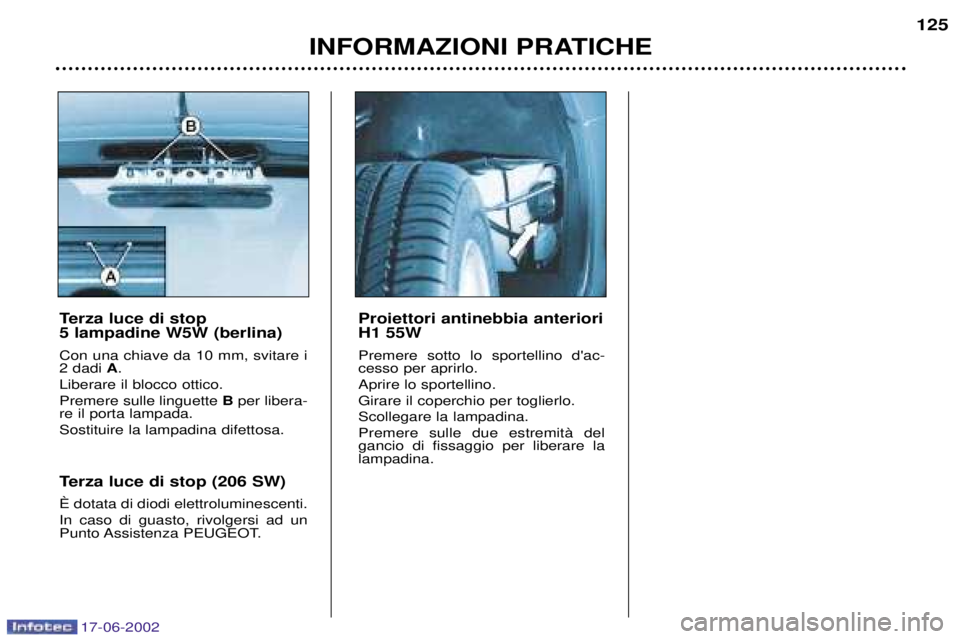

Terza luce di stop 5 lampadine W5W (berlina) Con una chiave da 10 mm, svitare i 2 dadi A.
Liberare il blocco ottico. Premere sulle linguette Bper libera-
re il porta lampada.Sostituire la lampadina difettosa.
Terza luce di stop (206 SW) é dotata di diodi elettroluminescenti. In caso di guasto, rivolgersi ad un
Punto Assistenza PEUGEOT.

17-06-2002
INFORMAZIONI PRATICHE
124

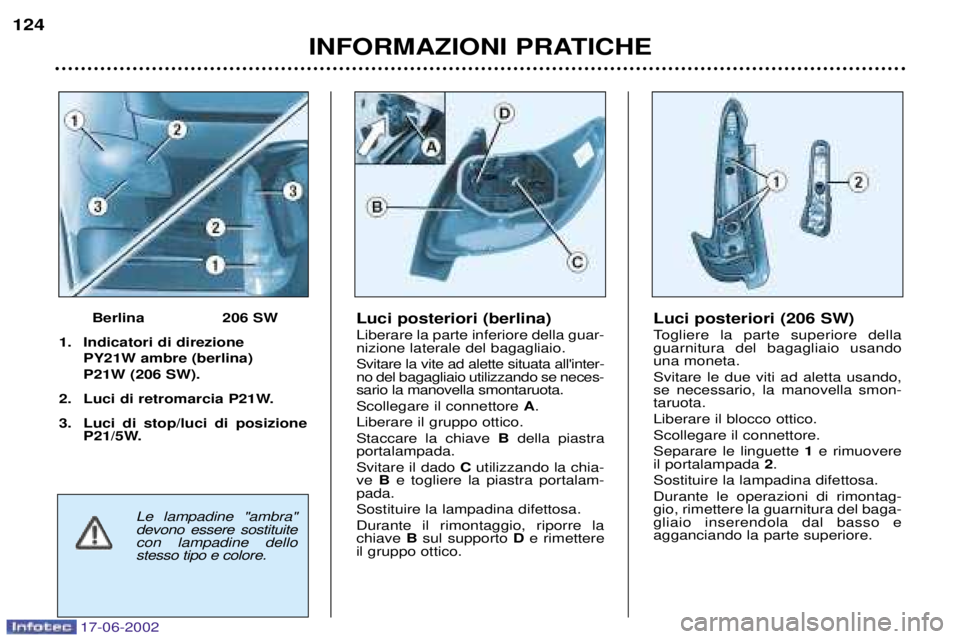

Luci posteriori (berlina) Liberare la parte inferiore della guar- nizione laterale del bagagliaio. Svitare la vite ad alette situata all'inter- no del bagagliaio utilizzando se neces-sario la manovella smontaruota. Scollegare il connettore
A.
Liberare il gruppo ottico. Staccare la chiave Bdella piastra
portalampada. Svitare il dado Cutilizzando la chia-
ve Be togliere la piastra portalam-
pada. Sostituire la lampadina difettosa.Durante il rimontaggio, riporre la chiave Bsul supporto De rimettere
il gruppo ottico.
Berlina 206 SW
1. Indicatori di direzione PY21W ambre (berlina) P21W (206 SW).
2. Luci di retromarcia P21W.
3. Luci di stop/luci di posizione P21/5W.
Le lampadine "ambra" devono essere sostituitecon lampadine dellostesso tipo e colore. Luci posteriori (206 SW)
Togliere la parte superiore della guarnitura del bagagliaio usandouna moneta. Svitare le due viti ad aletta usando, se necessario, la manovella smon-taruota. Liberare il blocco ottico.Scollegare il connettore.Separare le linguette
1e rimuovere
il portalampada 2.
Sostituire la lampadina difettosa. Durante le operazioni di rimontag- gio, rimettere la guarnitura del baga-gliaio inserendola dal basso eagganciando la parte superiore.

17-06-2002
INFORMAZIONI PRATICHE125
Proiettori antinebbia anteriori H1 55W Premere sotto lo sportellino d'ac- cesso per aprirlo. Aprire lo sportellino.Girare il coperchio per toglierlo.Scollegare la lampadina.Premere sulle due estremitˆ del gancio di fissaggio per liberare lalampadina.
Terza luce di stop 5 lampadine W5W (berlina) Con una chiave da 10 mm, svitare i 2 dadi A.
Liberare il blocco ottico. Premere sulle linguette Bper libera-
re il porta lampada.Sostituire la lampadina difettosa.
Terza luce di stop (206 SW) é dotata di diodi elettroluminescenti. In caso di guasto, rivolgersi ad un
Punto Assistenza PEUGEOT.

17-06-2002
INFORMAZIONI PRATICHE
126
Luce antinebbia posteriore P21W Sganciare il gruppo ottico. Girare di un quarto di giro il connet- tore portalampada e toglierlo. Sostituire la lampadina. Luci targa W5W Inserire un cacciavite sottile in uno dei fori esterni dell'elemento protetti-vo trasparente. Spingerlo verso l'esterno per sgan- ciarlo.
Togliere l'elemento trasparente.Sostituire la lampadina difettosa.

17-06-2002
INFORMAZIONI PRATICHE127

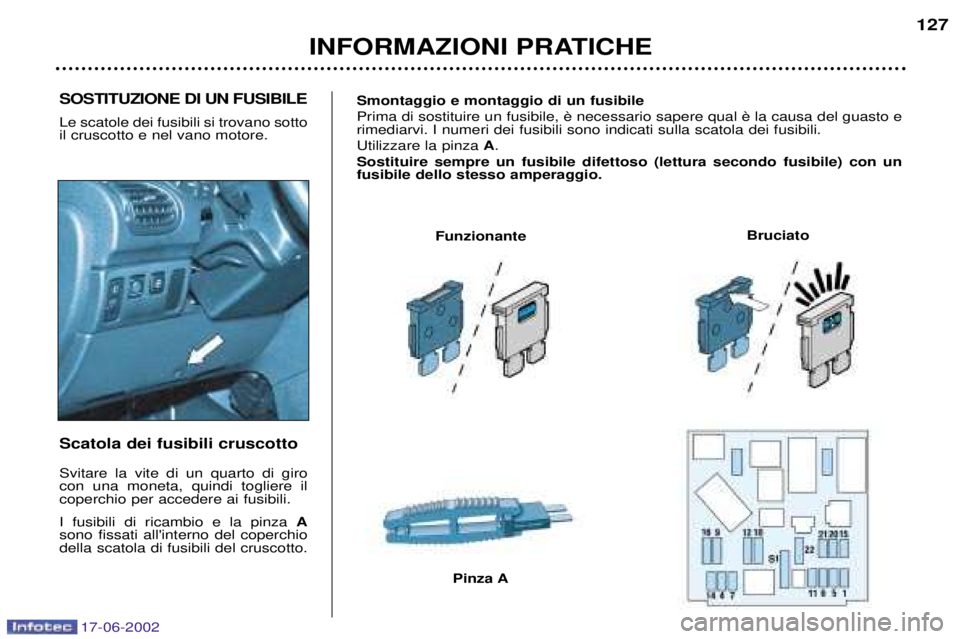

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore. Scatola dei fusibili cruscotto Svitare la vite di un quarto di giro con una moneta, quindi togliere ilcoperchio per accedere ai fusibili. I fusibili di ricambio e la pinza A
sono fissati all'interno del coperchio della scatola di fusibili del cruscotto. Smontaggio e montaggio di un fusibile rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Utilizzare la pinza
A.
Sostituire sempre un fusibile difettoso (lettura secondo fusibile) con un fusibile dello stesso amperaggio.
Funzionante
Pinza A Bruciato

17-06-2002
INFORMAZIONI PRATICHE129

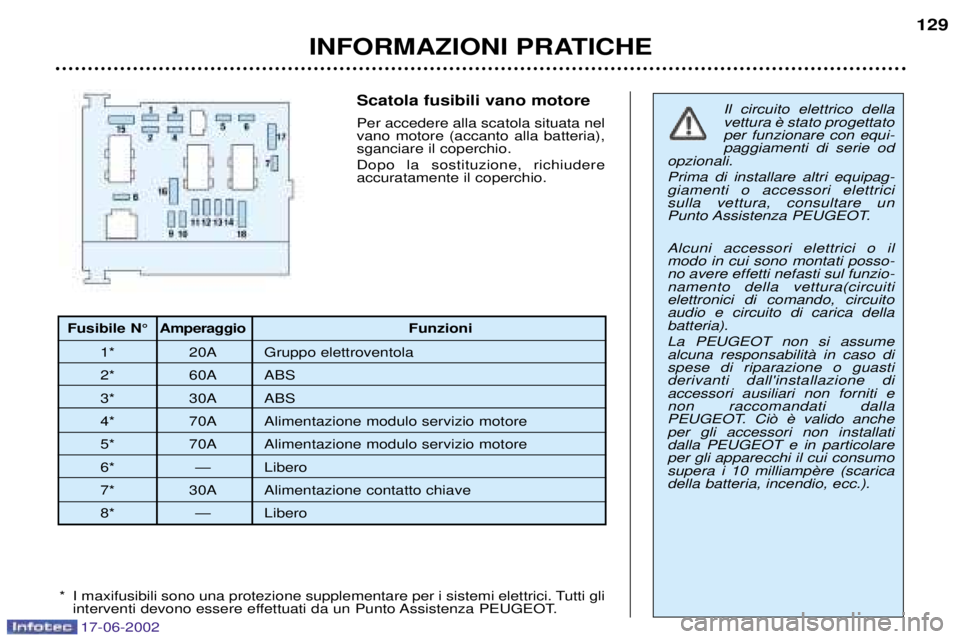

Scatola fusibili vano motore Per accedere alla scatola situata nel vano motore (accanto alla batteria),sganciare il coperchio. Dopo la sostituzione, richiudere accuratamente il coperchio.Il circuito elettrico della per funzionare con equi-paggiamenti di serie od
opzionali. Prima di installare altri equipag- giamenti o accessori elettricisulla vettura, consultare un
Punto Assistenza PEUGEOT. Alcuni accessori elettrici o il modo in cui sono montati posso-no avere effetti nefasti sul funzio-namento della vettura(circuitielettronici di comando, circuitoaudio e circuito di carica dellabatteria). La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o guastiderivanti dall'installazione diaccessori ausiliari non forniti enon raccomandati dalla
per gli accessori non installatidalla PEUGEOT e in particolareper gli apparecchi il cui consumodella batteria, incendio, ecc.).
* I maxifusibili sono una protezione supplementare per i sistemi elettrici. Tutti gli interventi devono essere effettuati da un Punto Assistenza PEUGEOT.
Fusibile N¡ Amperaggio Funzioni
1* 20A Gruppo elettroventola
2* 60A ABS
3* 30A ABS
4* 70A Alimentazione modulo servizio motore
5* 70A Alimentazione modulo servizio motore
6* Ñ Libero
7* 30A Alimentazione contatto chiave
8* Ñ Libero
