2002 BMW MOTORRAD R 1150 RS Libretto di uso e manutenzione (in Italian)

3
55
3
Avviamento – Guida – Parcheggio
Rimozione della moto dal
cavalletto laterale
d Avvertimento:
Con BMW Integral ABSES
quando l'accensione è disinse-
rita si dispone soltanto di una
FUNZIONE FRENANTE RESI-
DUA (
b75 ) .
Il cavalletto laterale deve essere
completamente richiuso prima
della partenza!
– E' pericoloso viaggiare con
il cavalletto laterale aperto!  Chiave d'accensione in posi-
zione « R» o « ON» (
b9)
– Bloccasterzo sbloccato
 Entrambi i piedi a terra, vei- colo scaricato
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sull'impugnatura
destra e sulla leva del freno a
mano
 Sollevare lentamente il vei-
colo e bilanciarlo
 Sedersi e alzare il cavalletto
laterale con il piede sinistro

Equipaggiamento speciale
Cavalletto laterale
10rsbki2.book Seite 55 Montag, 13. Januar 2003 1:48 13

33
56
Avviamento – Guida – Parcheggio
Posizionamento del veicolo
sul cavalletto centrale
d Avvertimento:
Per motivi di sicurezza non
sedersi sul veicolo con caval-
letto centrale aperto.
e Attenzione:
Prima di azionare il cavalletto cen-
trale spegnere il motore!
Fare sempre attenzione alla solidità
del suolo nella zona di appoggio!
 Spegnere il motore
 Mano sinistra sull'impugna-
tura sinistra del manubrio  Mano destra sulla maniglia di
sollevamento
 Mettere il piede destro sul
perno di azionamento del
cavalletto centrale e sospin-
gere quest'ultimo finché i pat-
tini non poggiano a terra
 Mettere il piede destro sulla
superficie di appoggio del
cavalletto centrale
 Esercitare tutto il peso del corpo sul cavalletto centrale
 Tirare il veicolo all'indietro e
contemporaneamente verso
l'alto sul cavalletto centrale
(freccia nella figura)
 Controllare la stabilità del
veicolo
Cavalletto centrale
10rsbki2.book Seite 56 Montag, 13. Januar 2003 1:48 13

3
57
3

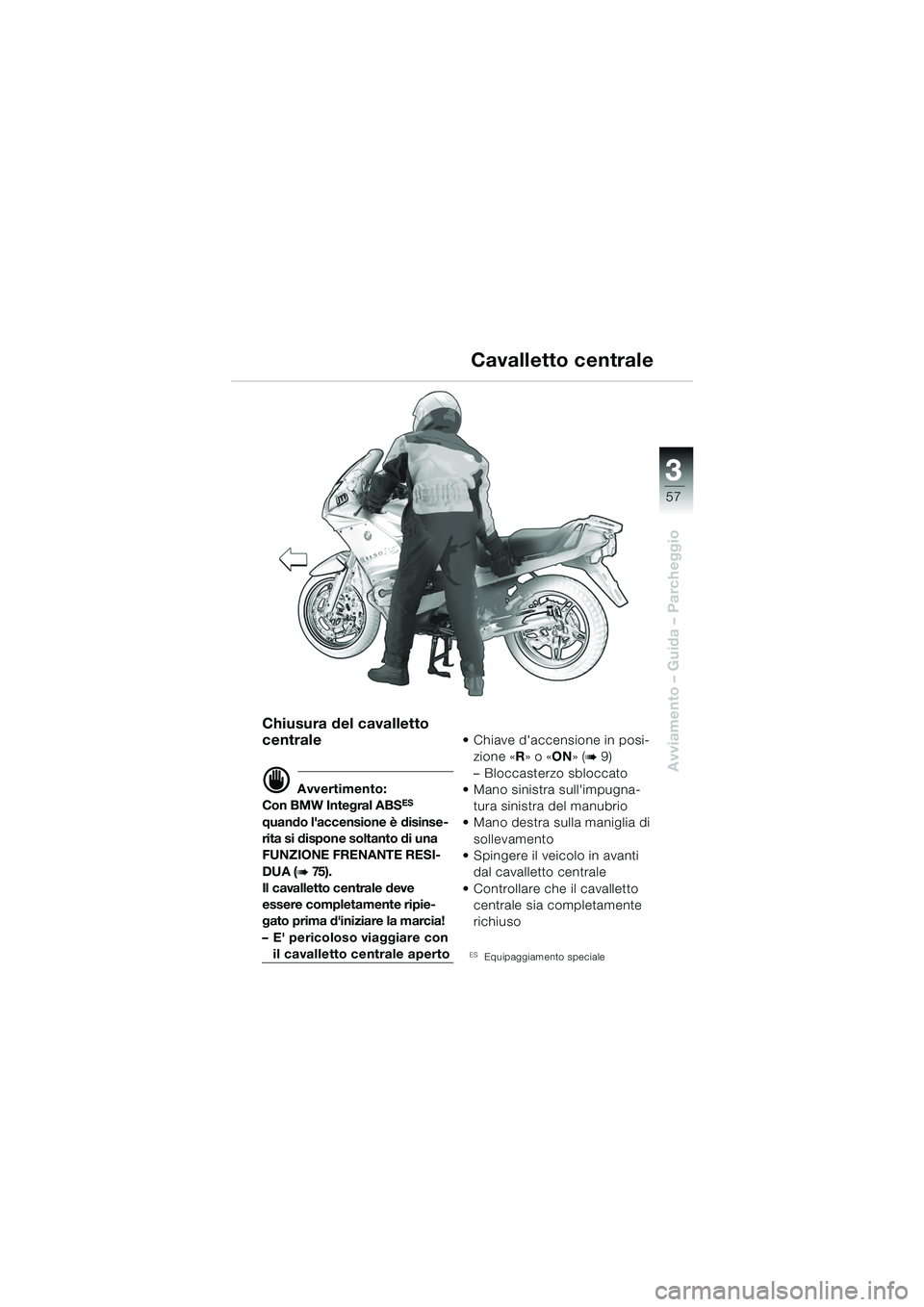

Avviamento – Guida – Parcheggio
Chiusura del cavalletto
centrale
d Avvertimento:
Con BMW Integral ABSES
quando l'accensione è disinse-
rita si dispone soltanto di una
FUNZIONE FRENANTE RESI-
DUA (
b75 ) .
Il cavalletto centrale deve
essere completamente ripie-
gato prima d'iniziare la marcia!
– E' pericoloso viaggiare con
il cavalletto centrale aperto  Chiave d'accensione in posi-
zione « R» o « ON» (
b9)
– Bloccasterzo sbloccato
 Mano sinistra sull'impugna-
tura sinistra del manubrio
 Mano destra sulla maniglia di
sollevamento
 Spingere il veicolo in avanti dal cavalletto centrale
 Controllare che il cavalletto centrale sia completamente
richiuso

Equipaggiamento speciale
Cavalletto centrale
10rsbki2.book Seite 57 Montag, 13. Januar 2003 1:48 13

33
58

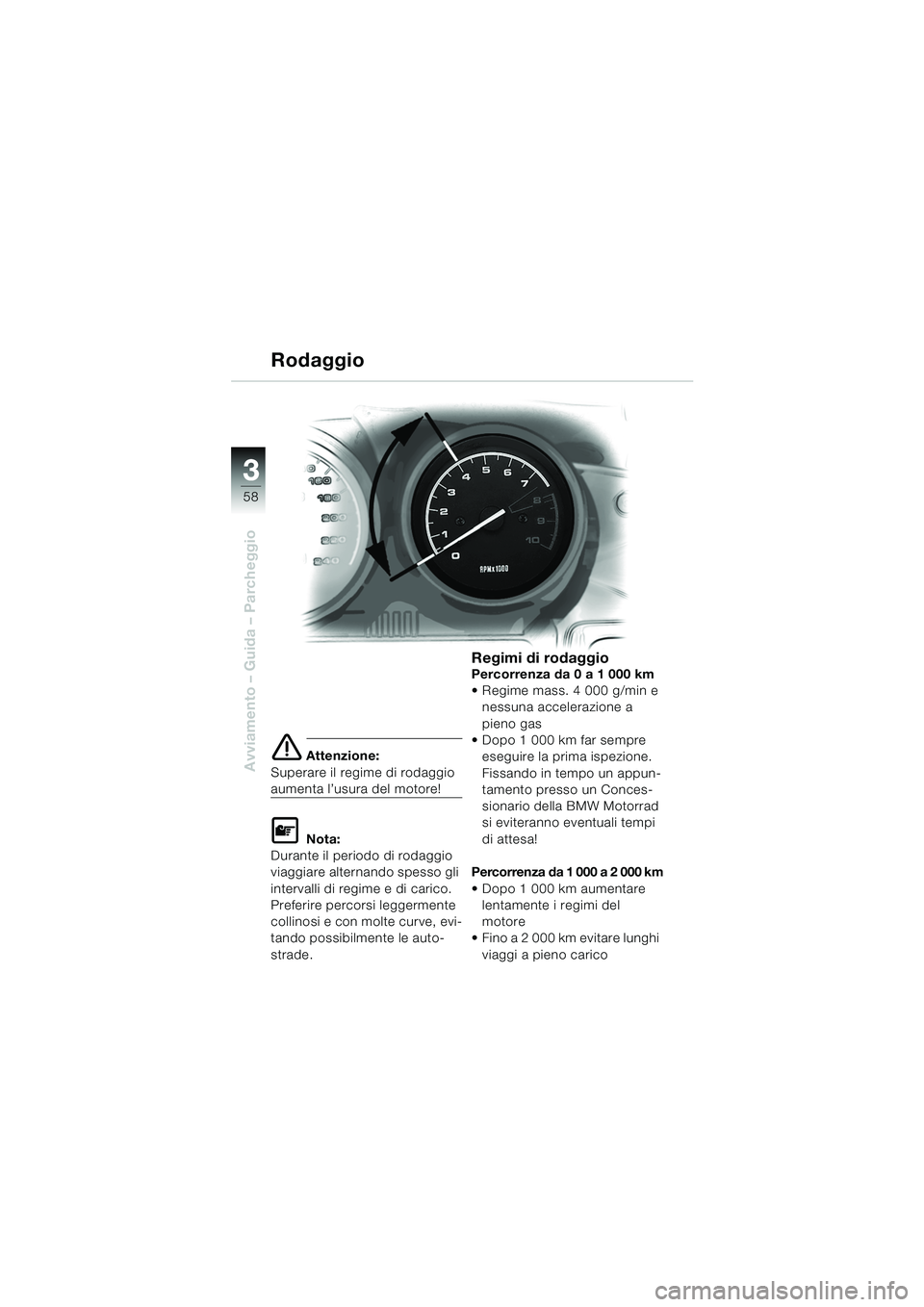

Avviamento – Guida – Parcheggioe Attenzione:
Superare il regime di rodaggio
aumenta l’usura del motore!
L Nota:
Durante il periodo di rodaggio
viaggiare alternando spesso gli
intervalli di regime e di carico.
Preferire percorsi leggermente
collinosi e con molte curve, evi-
tando possibilmente le auto-
strade.
Regimi di rodaggioPercorrenza da 0 a 1 000 km
 Regime mass. 4 000 g/min e nessuna accelerazione a
pieno gas
 Dopo 1 000 km far sempre
eseguire la prima ispezione.
Fissando in tempo un appun-
tamento presso un Conces-
sionario della BMW Motorrad
si eviteranno eventuali tempi
di attesa!
Percorrenza da 1 000 a 2 000 km
 Dopo 1 000 km aumentare lentamente i regimi del
motore
 Fino a 2 000 km evitare lunghi
viaggi a pieno carico
Rodaggio
10rsbki2.book Seite 58 Montag, 13. Januar 2003 1:48 13

3
59
3

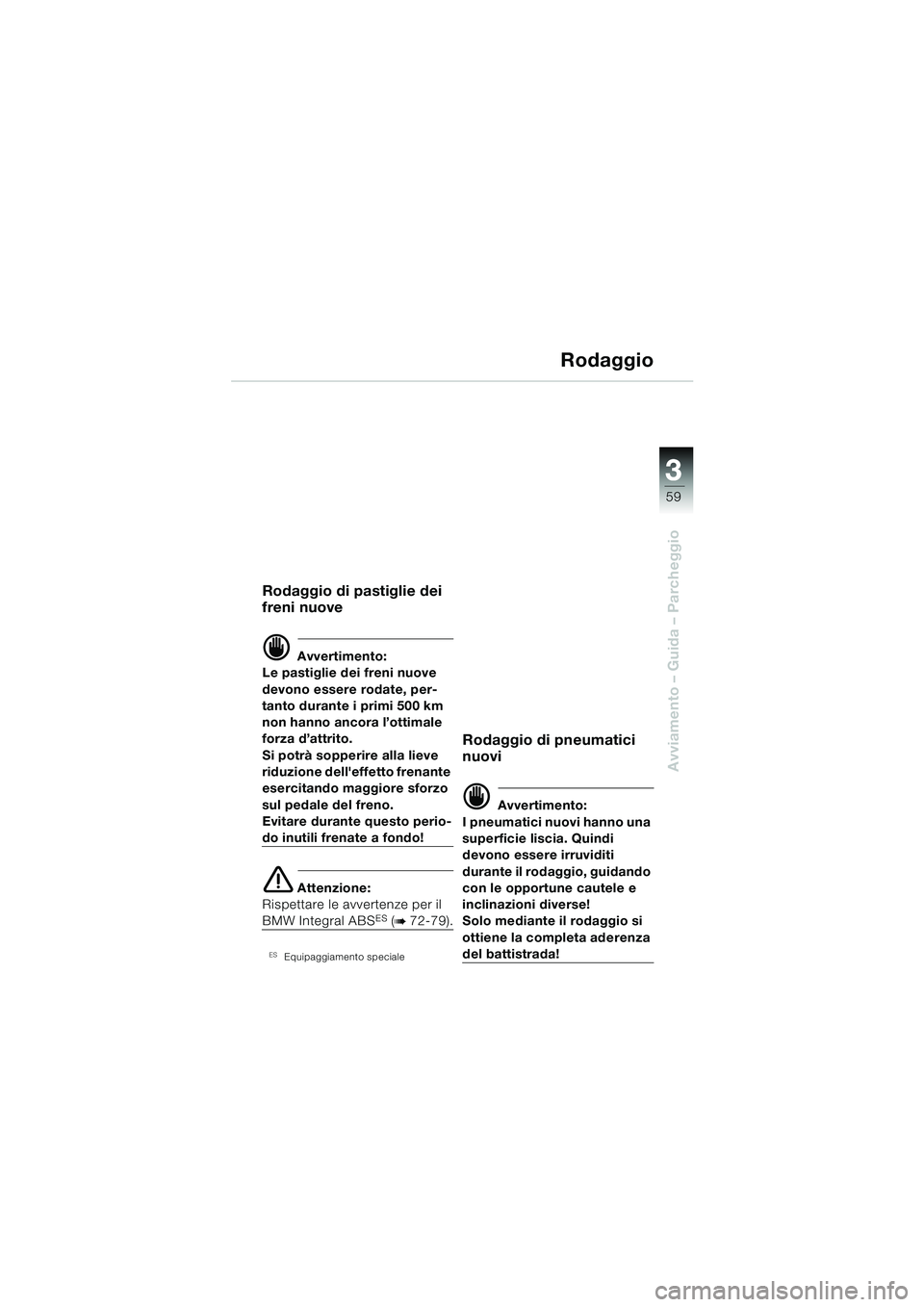

Avviamento – Guida – Parcheggio
Rodaggio
Rodaggio di pastiglie dei
freni nuove
d Avvertimento:
Le pastiglie dei freni nuove
devono essere rodate, per-
tanto durante i primi 500 km
non hanno ancora l’ottimale
forza d’attrito.
Si potrà sopperire alla lieve
riduzione dell'effetto frenante
esercitando maggiore sforzo
sul pedale del freno.
Evitare durante questo perio-
do inutili frenate a fondo!
e Attenzione:
Rispettare le avvertenze per il
BMW Integral ABSES (b 72-79).

Equipaggiamento speciale
Rodaggio di pneumatici
nuovi
d Avvertimento:
I pneumatici nuovi hanno una
superficie liscia. Quindi
devono essere irruviditi
durante il rodaggio, guidando
con le opportune cautele e
inclinazioni diverse!
Solo mediante il rodaggio si
ottiene la completa aderenza
del battistrada!
10rsbki2.book Seite 59 Montag, 13. Januar 2003 1:48 13

33
60

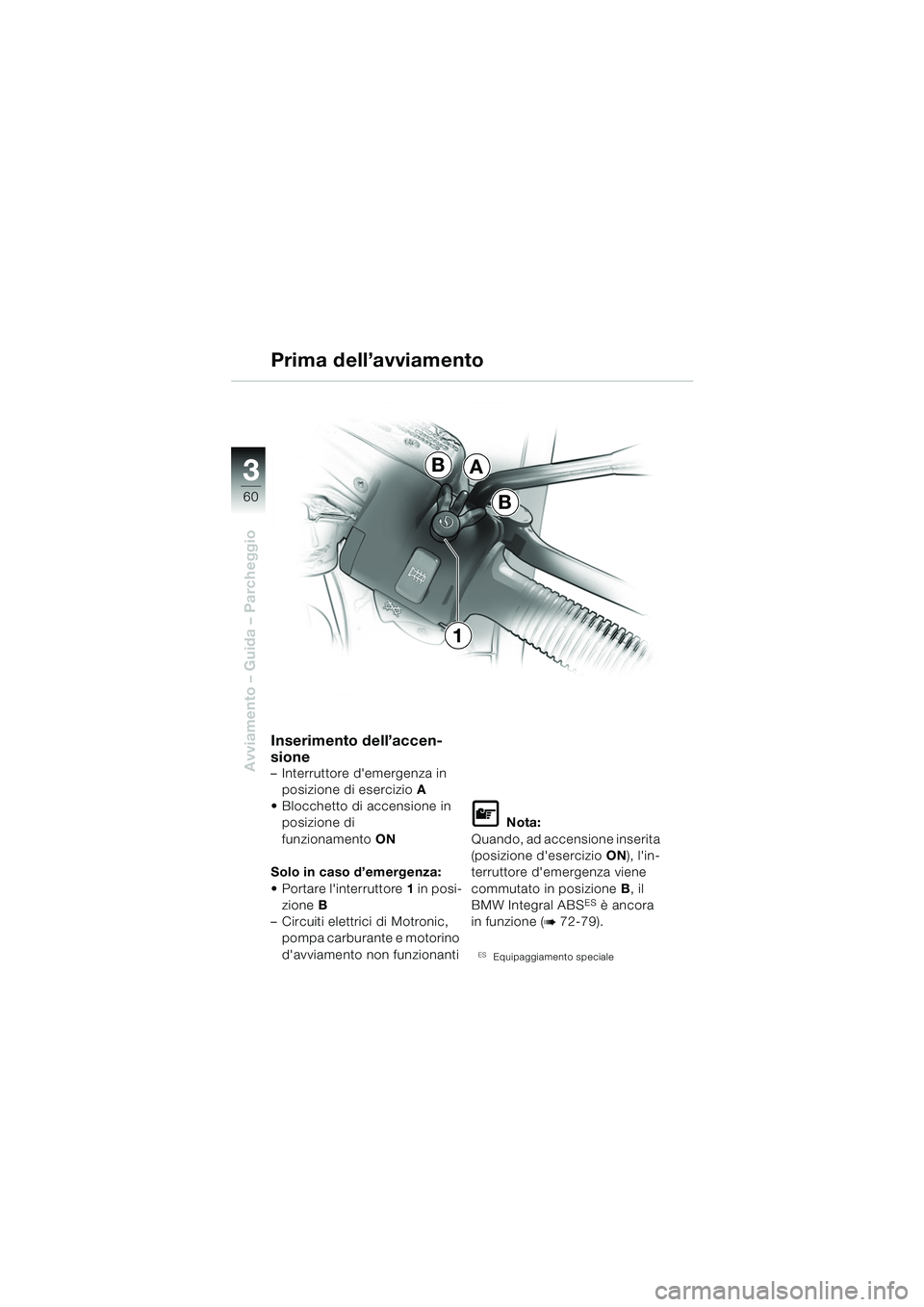

Avviamento – Guida – Parcheggio
A
B
B
1
Inserimento dell’accen-
sione
– Interruttore d'emergenza in posizione di esercizio A
 Blocchetto di accensione in posizione di
funzionamento ON
Solo in caso d’emergenza:
 Portare l'interruttore 1 in posi-
zione B
– Circuiti elettrici di Motronic, pompa carburante e motorino
d'avviamento non funzionanti
L Nota:
Quando, ad accensione inserita
(posizione d'esercizio ON), l'in-
terruttore d'emergenza viene
commutato in posizione B, il
BMW Integral ABS
ES è ancora
in funzione (
b 72-79).

Equipaggiamento speciale
Prima dell’avviamento
10rsbki2.book Seite 60 Montag, 13. Januar 2003 1:48 13

3
61
3

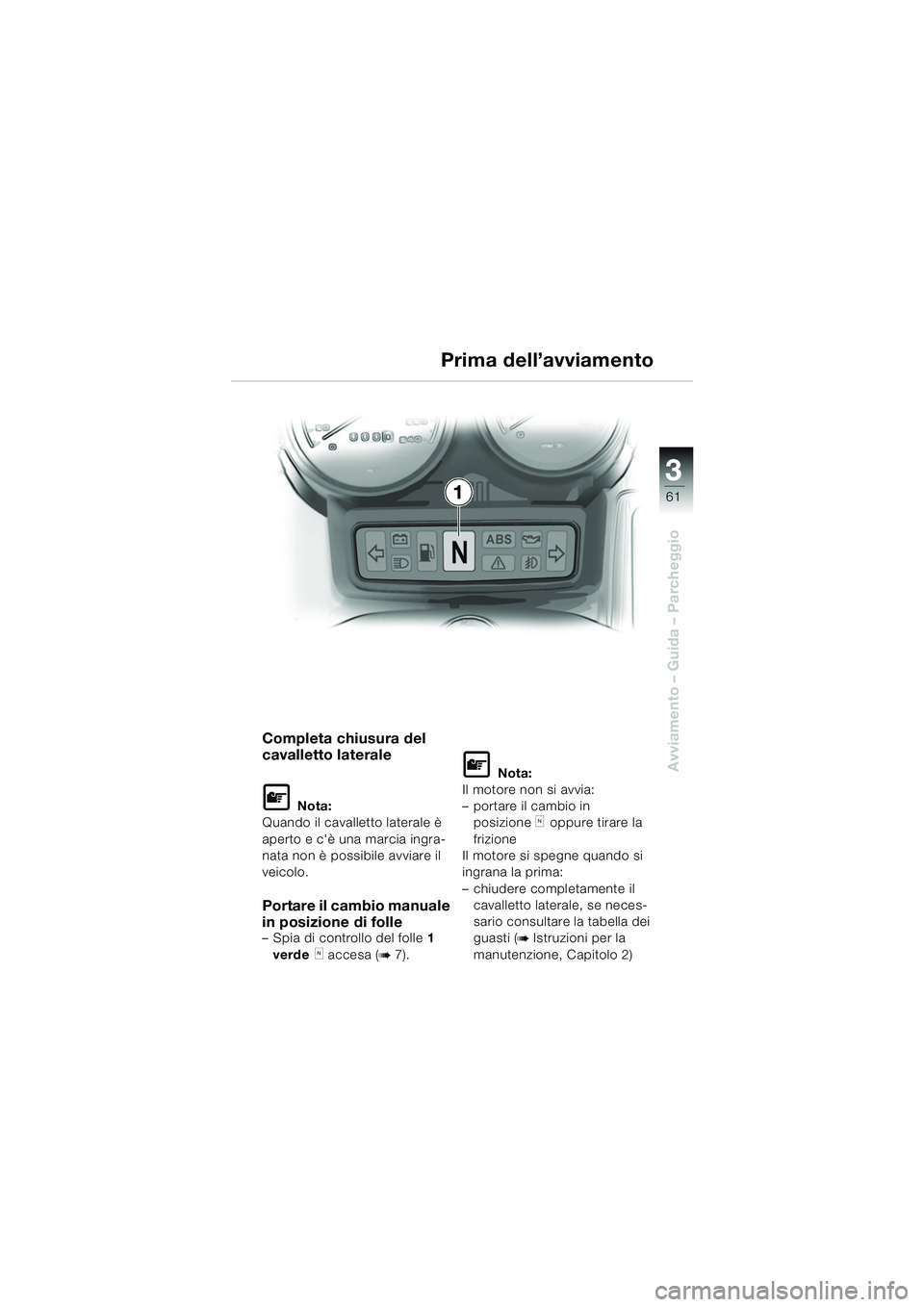

Avviamento – Guida – Parcheggio
1
Completa chiusura del
cavalletto laterale
L Nota:
Quando il cavalletto laterale è
aperto e c'è una marcia ingra-
nata non è possibile avviare il
veicolo.
Portare il cambio manuale
in posizione di folle
– Spia di controllo del folle 1
verde
k accesa (b7).
L Nota:
Il motore non si avvia:
– portare il cambio in posizione
k oppure tirare la
frizione
Il motore si spegne quando si
ingrana la prima:
– chiudere completamente il cavalletto laterale, se neces-
sario consultare la tabella dei
guasti (
b Istruzioni per la
manutenzione, Capitolo 2)
Prima dell’avviamento
10rsbki2.book Seite 61 Montag, 13. Januar 2003 1:48 13

33
62

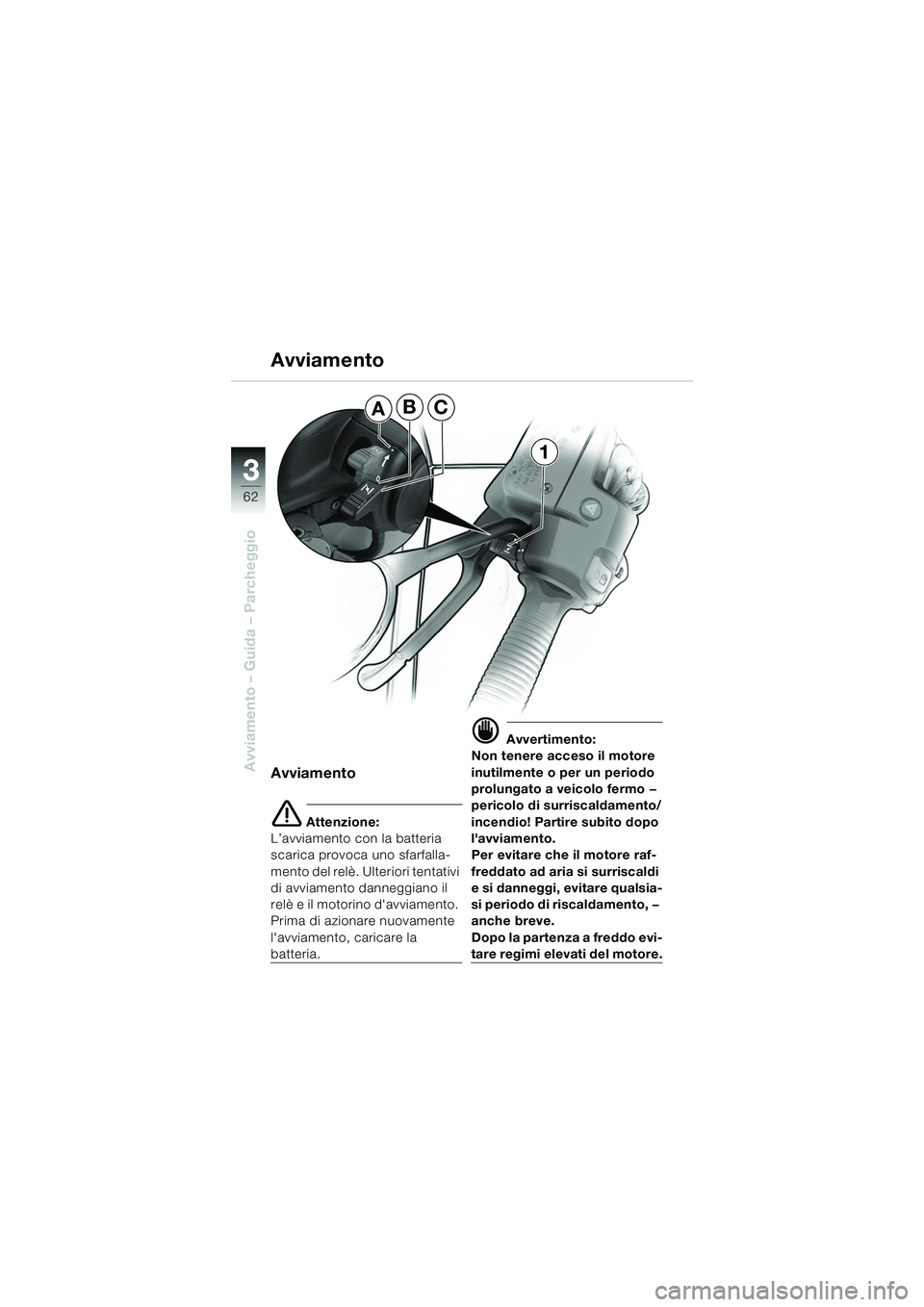

Avviamento – Guida – ParcheggioAvviamento
e Attenzione:
L’avviamento con la batteria
scarica provoca uno sfarfalla-
mento del relè. Ulteriori tentativi
di avviamento danneggiano il
relè e il motorino d'avviamento.
Prima di azionare nuovamente
l'avviamento, caricare la
batteria.
d Avvertimento:
Non tenere acceso il motore
inutilmente o per un periodo
prolungato a veicolo fermo —
pericolo di surriscaldamento/
incendio! Partire subito dopo
l'avviamento.
Per evitare che il motore raf-
freddato ad aria si surriscaldi
e si danneggi, evitare qualsia-
si periodo di riscaldamento, —
anche breve.
Dopo la partenza a freddo evi-
tare regimi elevati del motore.
Avviamento
ABC
1
10rsbki2.book Seite 62 Montag, 13. Januar 2003 1:48 13
