2002 BMW MOTORRAD R 1150 RS Libretto di uso e manutenzione (in Italian)

2
31
2
Controlli di sicurezza
MIN

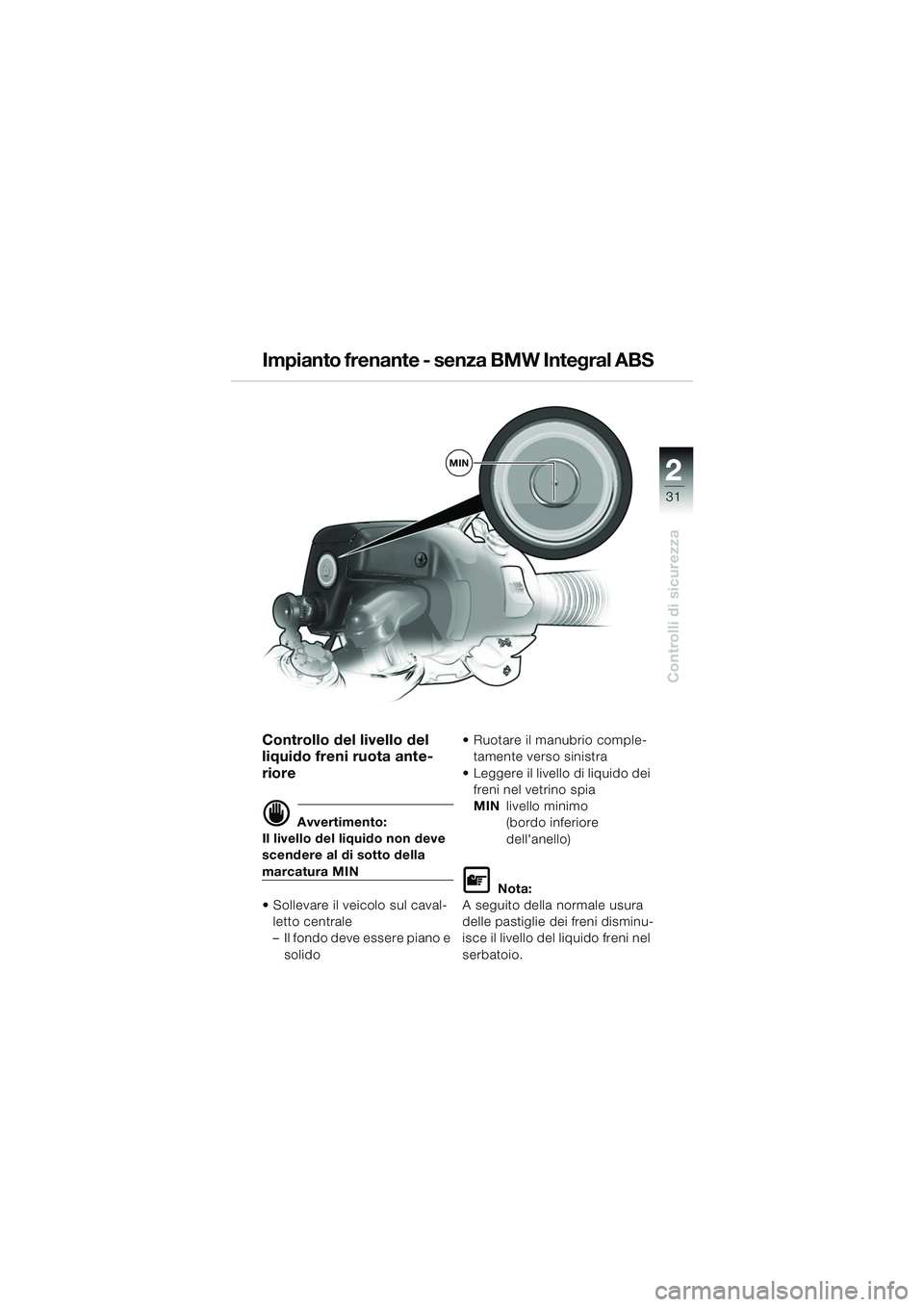

Controllo del livello del
liquido freni ruota ante-
riore
d Avvertimento:
Il livello del liquido non deve
scendere al di sotto della
marcatura MIN
 Sollevare il veicolo sul caval-
letto centrale
– Il fondo deve essere piano e solido  Ruotare il manubrio comple-
tamente verso sinistra
 Leggere il livello di liquido dei freni nel vetrino spia
MIN livello minimo
(bordo inferiore
dell'anello)
L Nota:
A seguito della normale usura
delle pastiglie dei freni disminu-
isce il livello del liquido freni nel
serbatoio.
Impianto frenante - senza BMW Integral ABS
10rsbki2.book Seite 31 Montag, 13. Januar 2003 1:48 13

22
32
Controlli di sicurezza

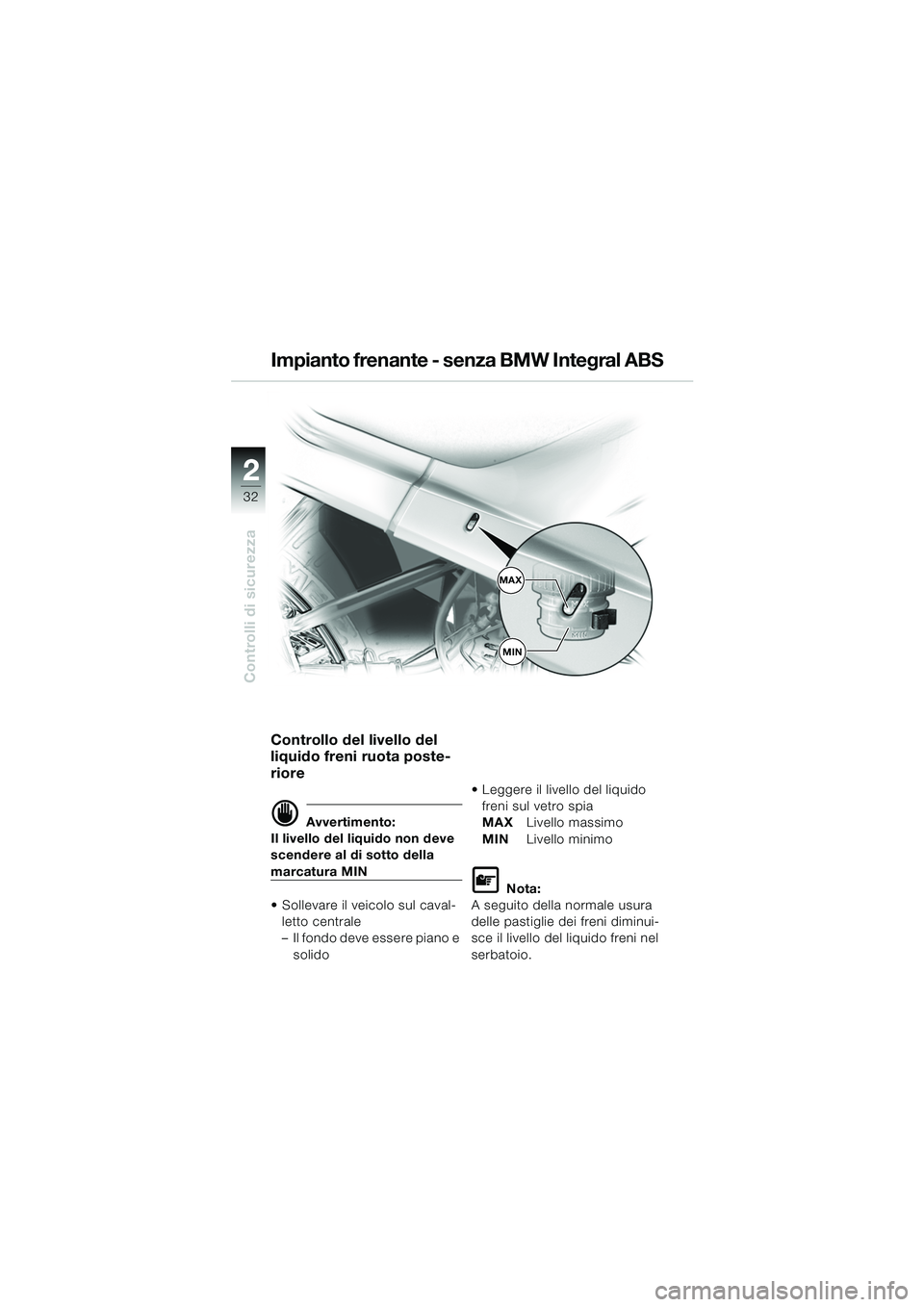

Controllo del livello del
liquido freni ruota poste-
riore
d Avvertimento:
Il livello del liquido non deve
scendere al di sotto della
marcatura MIN
 Sollevare il veicolo sul caval-
letto centrale
– Il fondo deve essere piano e solido  Leggere il livello del liquido
freni sul vetro spia
MAX Livello massimo
MIN Livello minimo
L Nota:
A seguito della normale usura
delle pastiglie dei freni diminui-
sce il livello del liquido freni nel
serbatoio.
MAX
MIN
Impianto frenante - senza BMW Integral ABS
10rsbki2.book Seite 32 Montag, 13. Januar 2003 1:48 13

2
33
2
Controlli di sicurezza

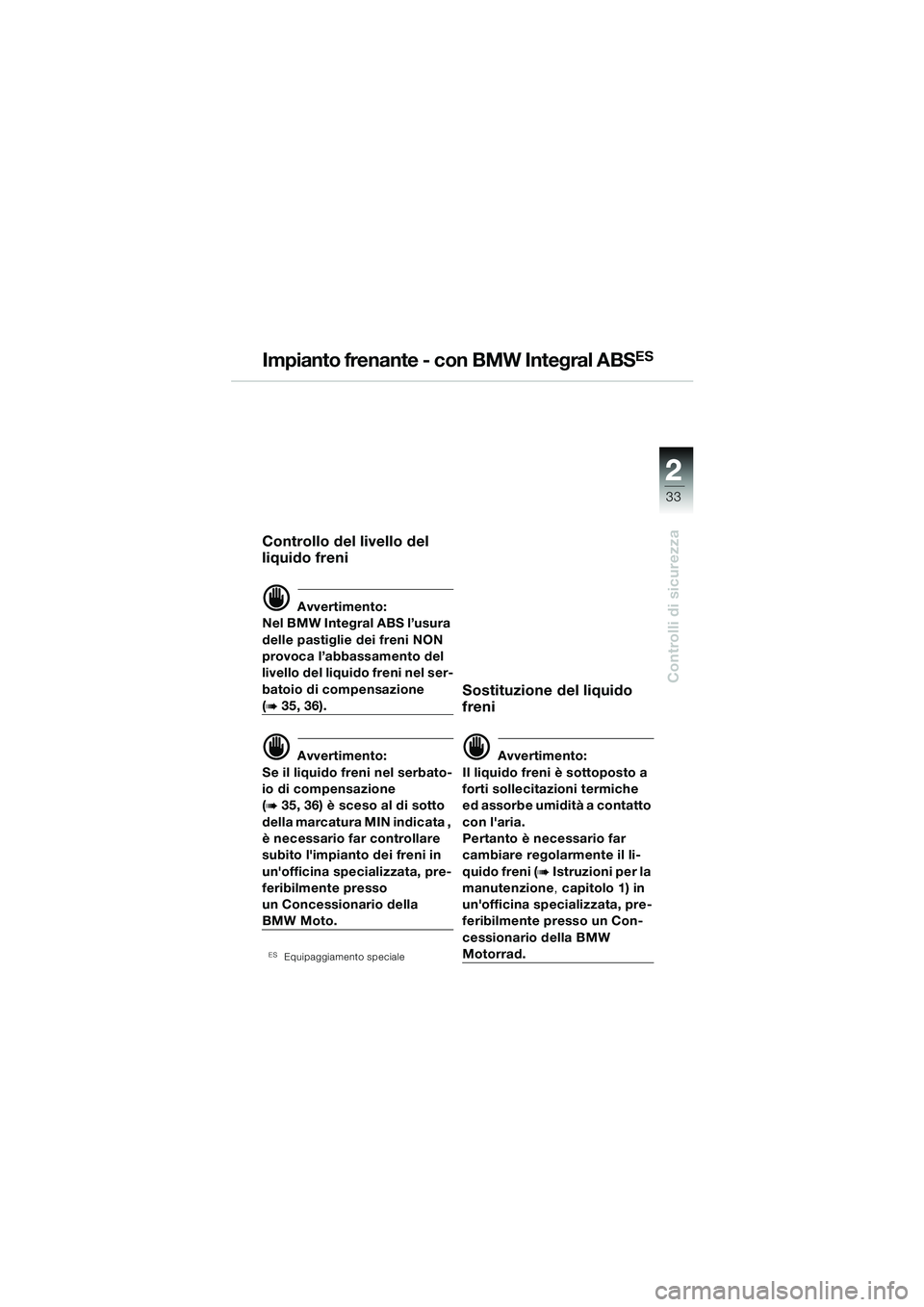

Impianto frenante - con BMW Integral ABS

Controllo del livello del
liquido freni
d Avvertimento:
Nel BMW Integral ABS l’usura
delle pastiglie dei freni NON
provoca l’abbassamento del
livello del liquido freni nel ser-
batoio di compensazione
(b35, 36).
d Avvertimento:
Se il liquido freni nel serbato-
io di compensazione
(
b35, 36) è sceso al di sotto
della marcatura MIN indicata ,
è necessario far controllare
subito l'impianto dei freni in
un'officina specializzata, pre-
feribilmente presso
un Concessionario della
BMW Moto.
ESEquipaggiamento speciale
Sostituzione del liquido
freni
d Avvertimento:
Il liquido freni è sottoposto a
forti sollecitazioni termiche
ed assorbe umidità a contatto
con l'aria.
Pertanto è necessario far
cambiare regolarmente il li-
quido freni (
b Istruzioni per la
manutenzione , capitolo 1) in
un'officina specializzata, pre-
feribilmente presso un Con-
cessionario della BMW
Motorrad.
10rsbki2.book Seite 33 Montag, 13. Januar 2003 1:48 13

22
34
Controlli di sicurezza

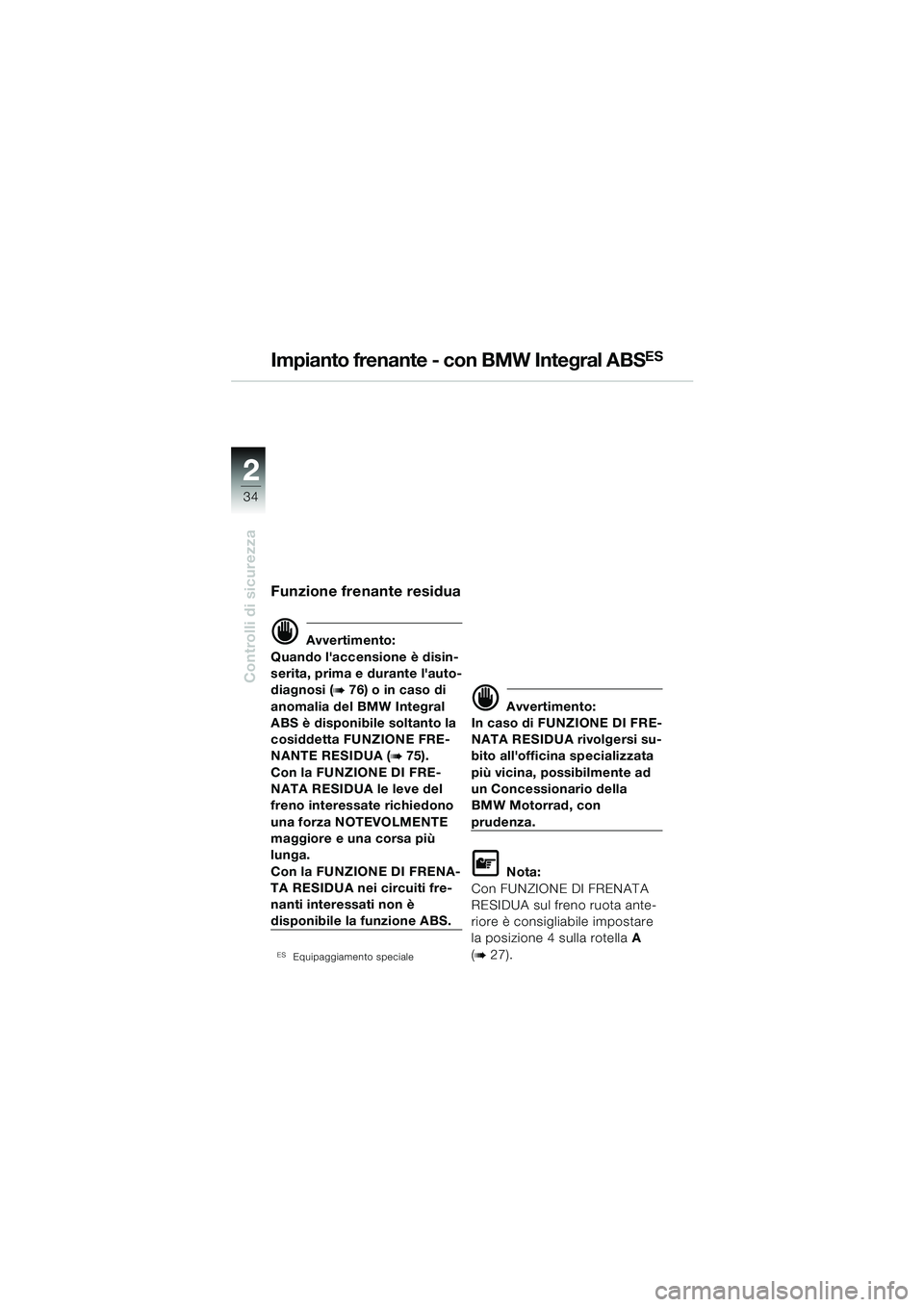

Funzione frenante residua
d Avvertimento:
Quando l'accensione è disin-
serita, prima e durante l'auto-
diagnosi (
b76) o in caso di
anomalia del BMW Integral
ABS è disponibile soltanto la
cosiddetta FUNZIONE FRE-
NANTE RESIDUA (
b75).
Con la FUNZIONE DI FRE-
NATA RESIDUA le leve del
freno interessate richiedono
una forza NOTEVOLMENTE
maggiore e una corsa più
lunga.
Con la FUNZIONE DI FRENA-
TA RESIDUA nei circuiti fre-
nanti interessati non è
disponibile la funzione ABS.
ESEquipaggiamento speciale
d Avvertimento:
In caso di FUNZIONE DI FRE-
NATA RESIDUA rivolgersi su-
bito all'officina specializzata
più vicina, possibilmente ad
un Concessionario della
BMW Motorrad, con
prudenza.
L Nota:
Con FUNZIONE DI FRENATA
RESIDUA sul freno ruota ante-
riore è consigliabile impostare
la posizione 4 sulla rotella A
(
b27).
Impianto frenante - con BMW Integral ABS

10rsbki2.book Seite 34 Montag, 13. Januar 2003 1:48 13

2
35
2
Controlli di sicurezza
MIN

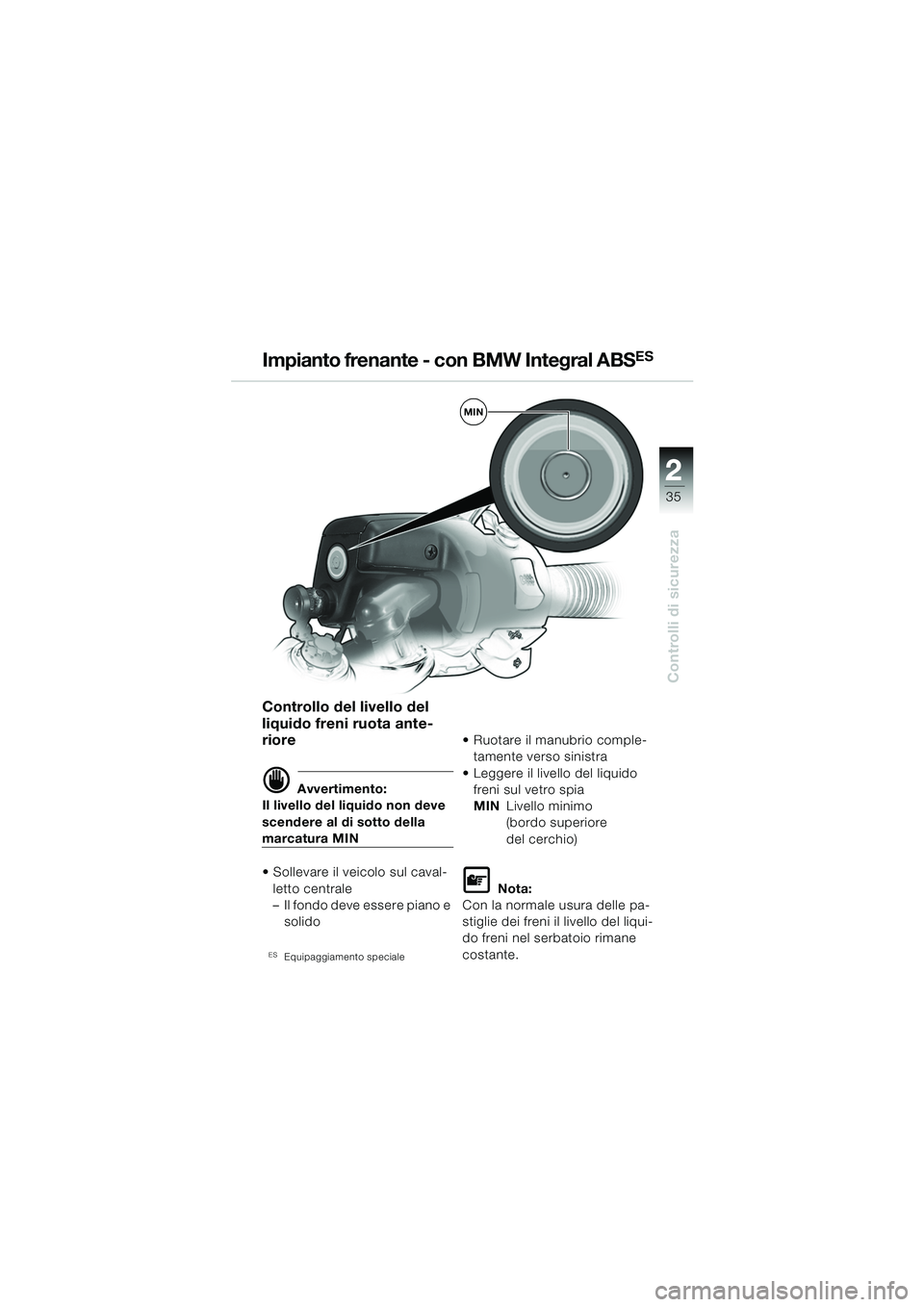

Controllo del livello del
liquido freni ruota ante-
riore
d Avvertimento:
Il livello del liquido non deve
scendere al di sotto della
marcatura MIN
 Sollevare il veicolo sul caval-
letto centrale
– Il fondo deve essere piano e solido
ESEquipaggiamento speciale
 Ruotare il manubrio comple-tamente verso sinistra
 Leggere il livello del liquido freni sul vetro spia
MIN Livello minimo
(bordo superiore
del cerchio)
L Nota:
Con la normale usura delle pa-
stiglie dei freni il livello del liqui-
do freni nel serbatoio rimane
costante.
Impianto frenante - con BMW Integral ABS

10rsbki2.book Seite 35 Montag, 13. Januar 2003 1:48 13

22
36
Controlli di sicurezza

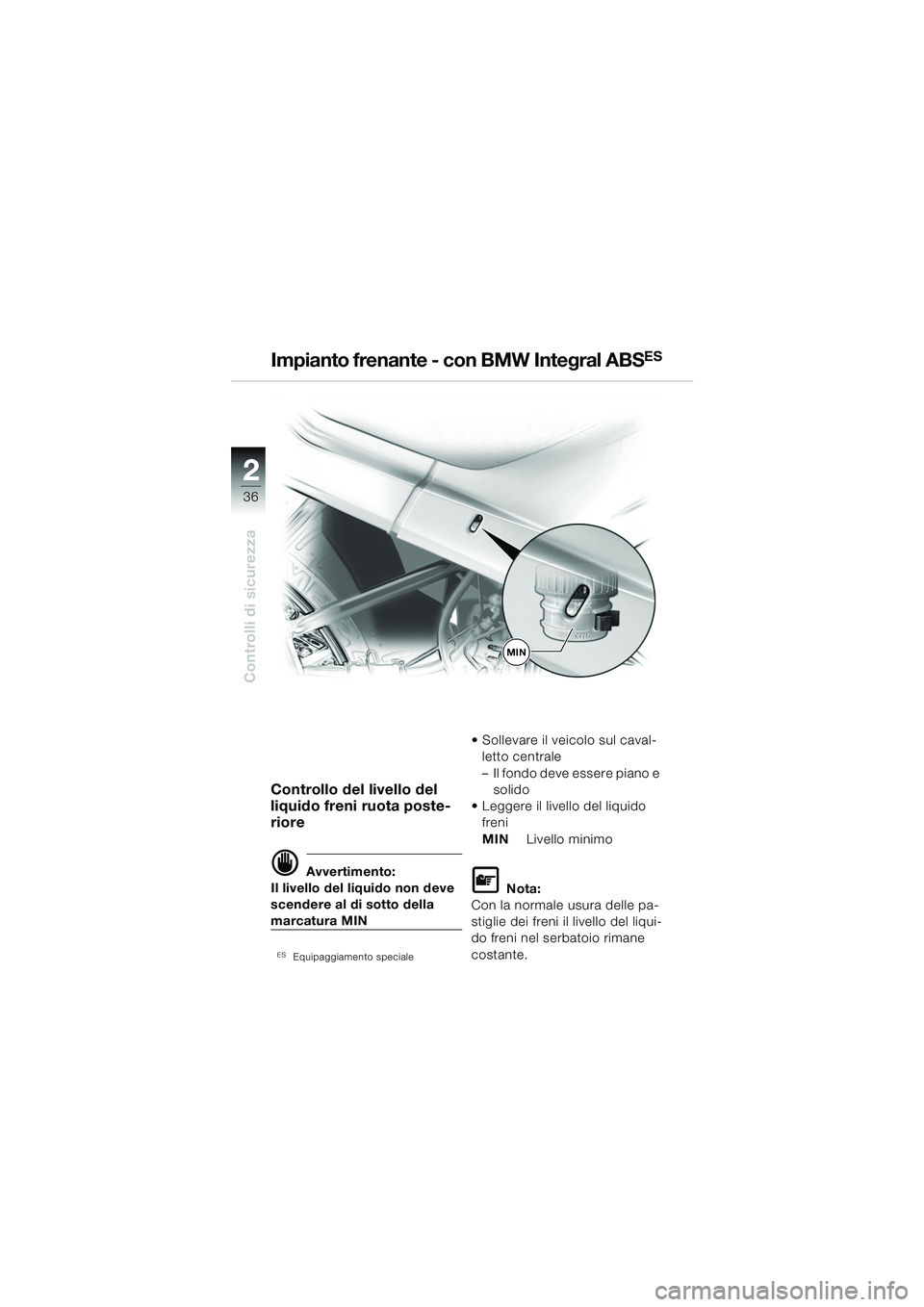

Controllo del livello del
liquido freni ruota poste-
riore
d Avvertimento:
Il livello del liquido non deve
scendere al di sotto della
marcatura MIN
ESEquipaggiamento speciale
 Sollevare il veicolo sul caval-
letto centrale
– Il fondo deve essere piano e solido
 Leggere il livello del liquido freni
MIN Livello minimo
L Nota:
Con la normale usura delle pa-
stiglie dei freni il livello del liqui-
do freni nel serbatoio rimane
costante.
Impianto frenante - con BMW Integral ABS

MIN
10rsbki2.book Seite 36 Montag, 13. Januar 2003 1:48 13

2
37
2

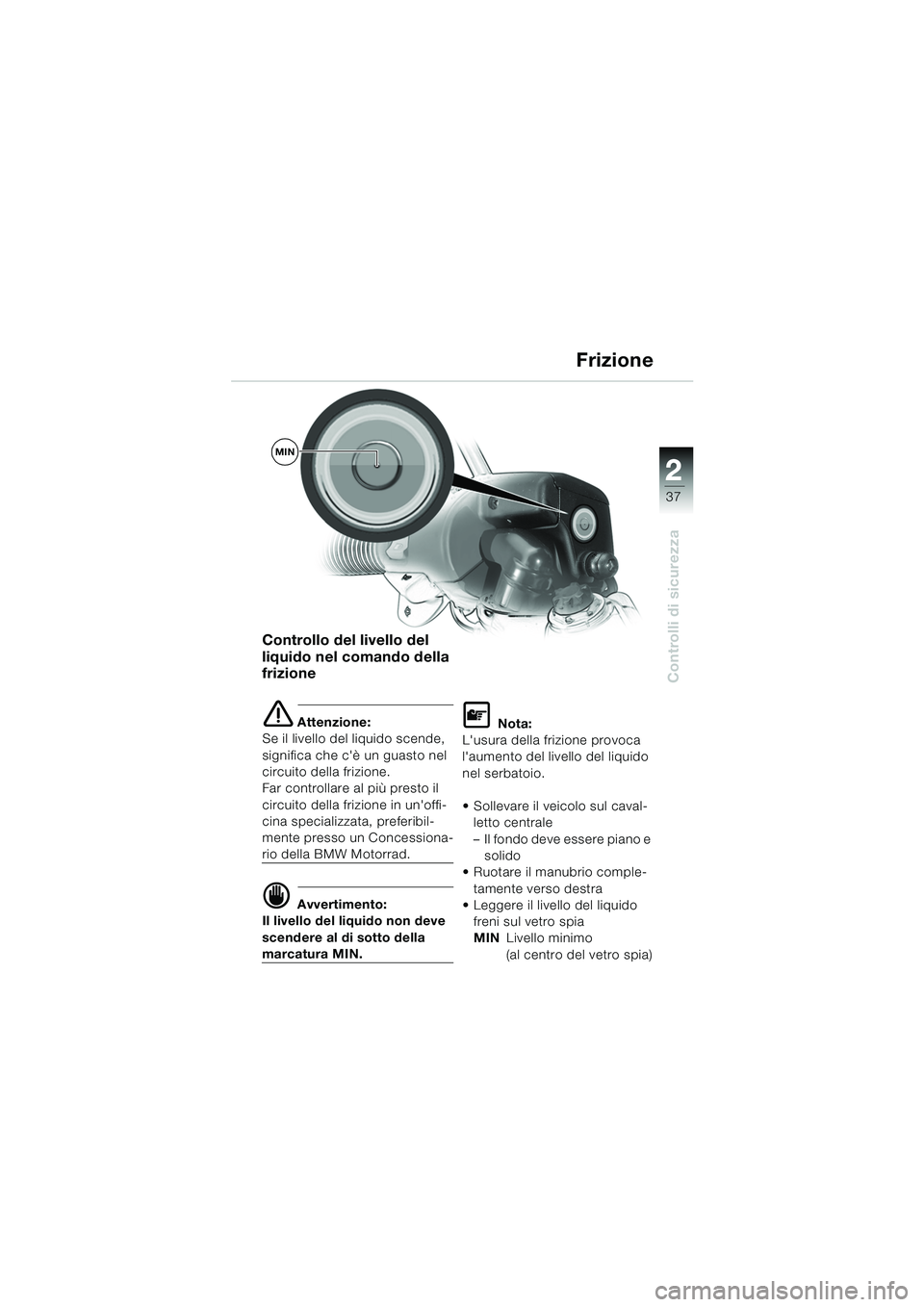

Controlli di sicurezza
MIN
Controllo del livello del
liquido nel comando della
frizione
e Attenzione:
Se il livello del liquido scende,
significa che c'è un guasto nel
circuito della frizione.
Far controllare al più presto il
circuito della frizione in un'offi-
cina specializzata, preferibil-
mente presso un Concessiona-
rio della BMW Motorrad.
d Avvertimento:
Il livello del liquido non deve
scendere al di sotto della
marcatura MIN.
L Nota:
L'usura della frizione provoca
l'aumento del livello del liquido
nel serbatoio.
 Sollevare il veicolo sul caval- letto centrale
– Il fondo deve essere piano e
solido
 Ruotare il manubrio comple-
tamente verso destra
 Leggere il livello del liquido
freni sul vetro spia
MIN Livello minimo
(al centro del vetro spia)
Frizione
10rsbki2.book Seite 37 Montag, 13. Januar 2003 1:48 13

22
38
Controlli di sicurezza
Verificare l’illuminazione
e Attenzione:
Prima di ogni viaggio controlla-
re il funzionamento di tutti i
componenti dell’illuminazione.
ESEquipaggiamento speciale
L Nota:
Se la spia degli indicatori di di-
rezione lampeggia a frequenza
doppia significa che la lampadi-
na dell'indicatore è difettosa.
Con BMW Integral ABS
ES:
La spia generale si accende
(
b7):
Controllare la spia del freno o
della luce posteriore.
Quando la luce posteriore è
guasta, la luce del freno viene
attenuata e utilizzata come luce
posteriore. Durante la frenata la
luce del freno si accende di
nuovo con la normale intensità.
Sostituzione delle lampadine
delle luci di posizione, abba-
gliante/anabbagliante, poste-
riore/freno, degli indicatori di
direzione e dell'illuminazione
della targa:
(
b Istruzioni per la manutenzio-
ne, capitolo 2)
Illuminazione
10rsbki2.book Seite 38 Montag, 13. Januar 2003 1:48 13
