Controlli di sicurezza
MAXMIN
1
2

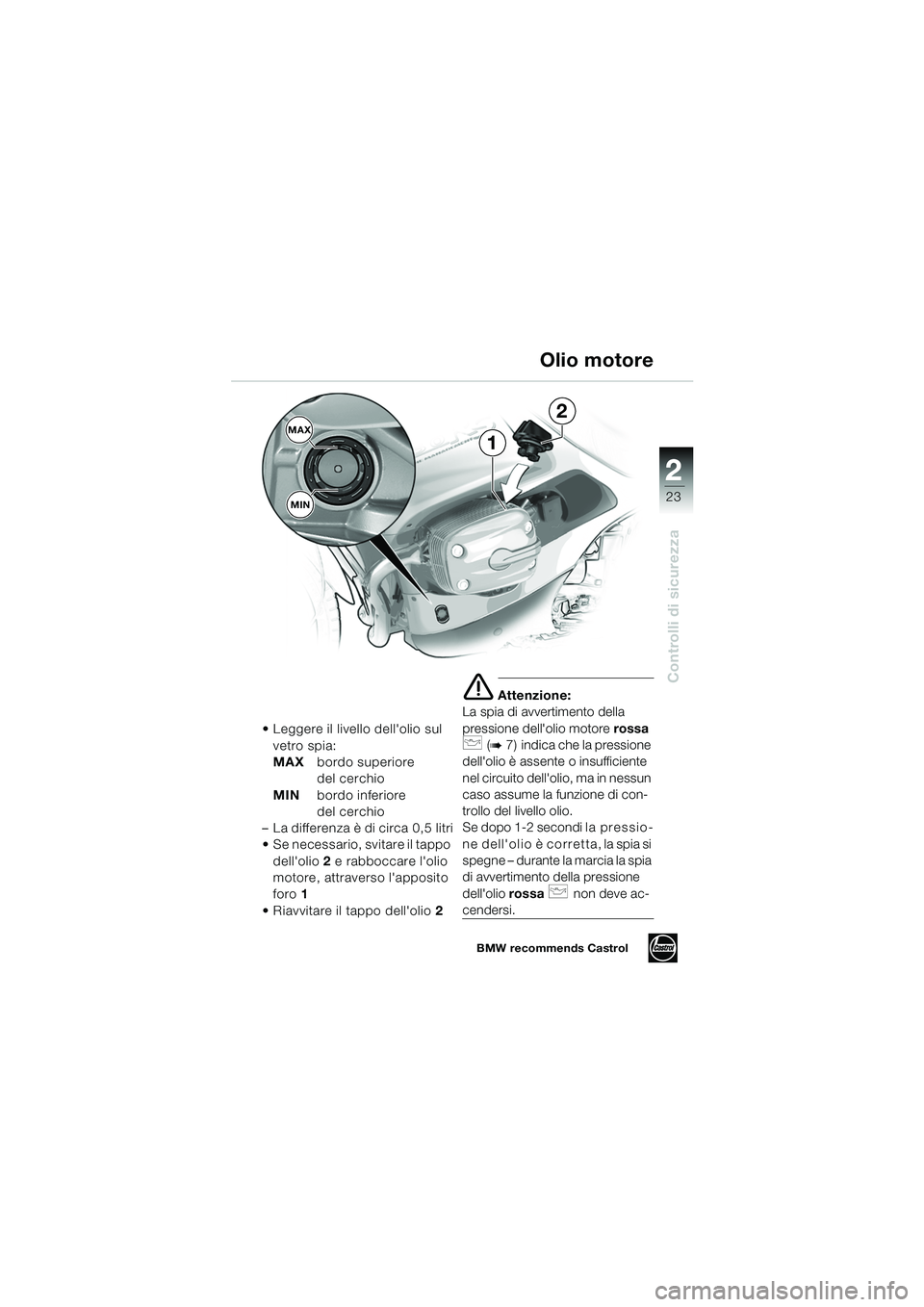

 Leggere il livello dell'olio sul vetro spia:
MAX bordo superiore
del cerchio
MIN bordo inferiore
del cerchio
– La differenza è di circa 0,5 litri
 Se necessario, svitare il tappo dell'olio 2 e rabboccare l'olio
motore, attraverso l'apposito
foro 1
 Riavvitare il tappo dell'olio 2
e Attenzione:
La spia di avvertimento della
pressione dell'olio motore rossa
p (b7) indica che la pressione
dell'olio è assente o insufficiente
nel circuito dell'olio, ma in nessun
caso assume la funzione di con-
trollo del livello olio.
Se dopo 1-2 secondi l a p r e s s i o -
ne dell'olio è corretta, la spia si
spegne – durante la marcia la spia
di avvertimento della pressione
dell'olio rossa
p non deve ac-
cendersi.
Olio motore
BMW recommends Castrol
10rsbki2.book Seite 23 Montag, 13. Januar 2003 1:48 13

22
24
Controlli di sicurezza
Carburante

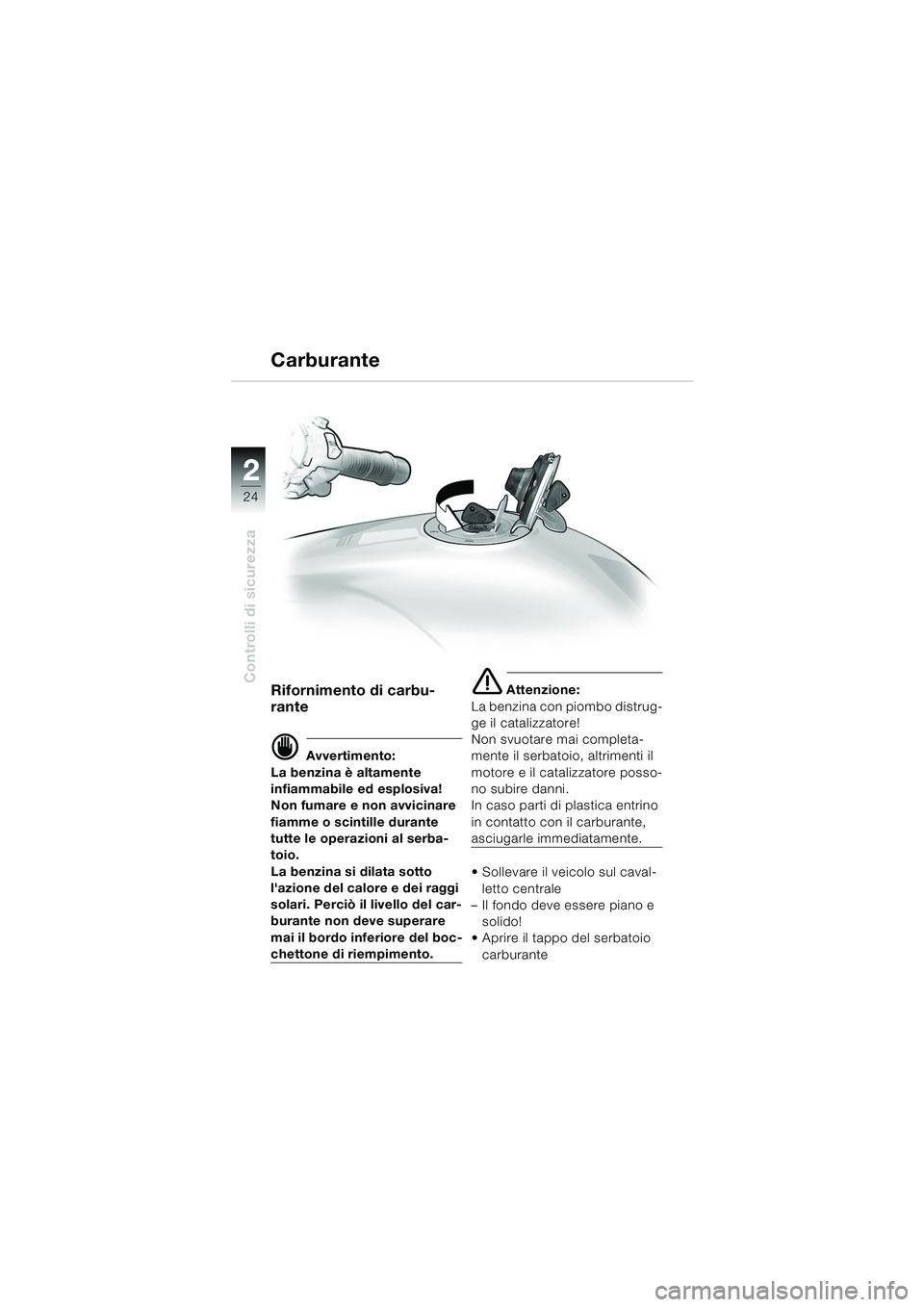

Rifornimento di carbu-
rante
d Avvertimento:
La benzina è altamente
infiammabile ed esplosiva!
Non fumare e non avvicinare
fiamme o scintille durante
tutte le operazioni al serba-
toio.
La benzina si dilata sotto
l'azione del calore e dei raggi
solari. Perciò il livello del car-
burante non deve superare
mai il bordo inferiore del boc-
chettone di riempimento.
e Attenzione:
La benzina con piombo distrug-
ge il catalizzatore!
Non svuotare mai completa-
mente il serbatoio, altrimenti il
motore e il catalizzatore posso-
no subire danni.
In caso parti di plastica entrino
in contatto con il carburante,
asciugarle immediatamente.
 Sollevare il veicolo sul caval- letto centrale
– Il fondo deve essere piano e
solido!
 Aprire il tappo del serbatoio
carburante
10rsbki2.book Seite 24 Montag, 13. Januar 2003 1:48 13

2
25
2
Controlli di sicurezza Rifornimento

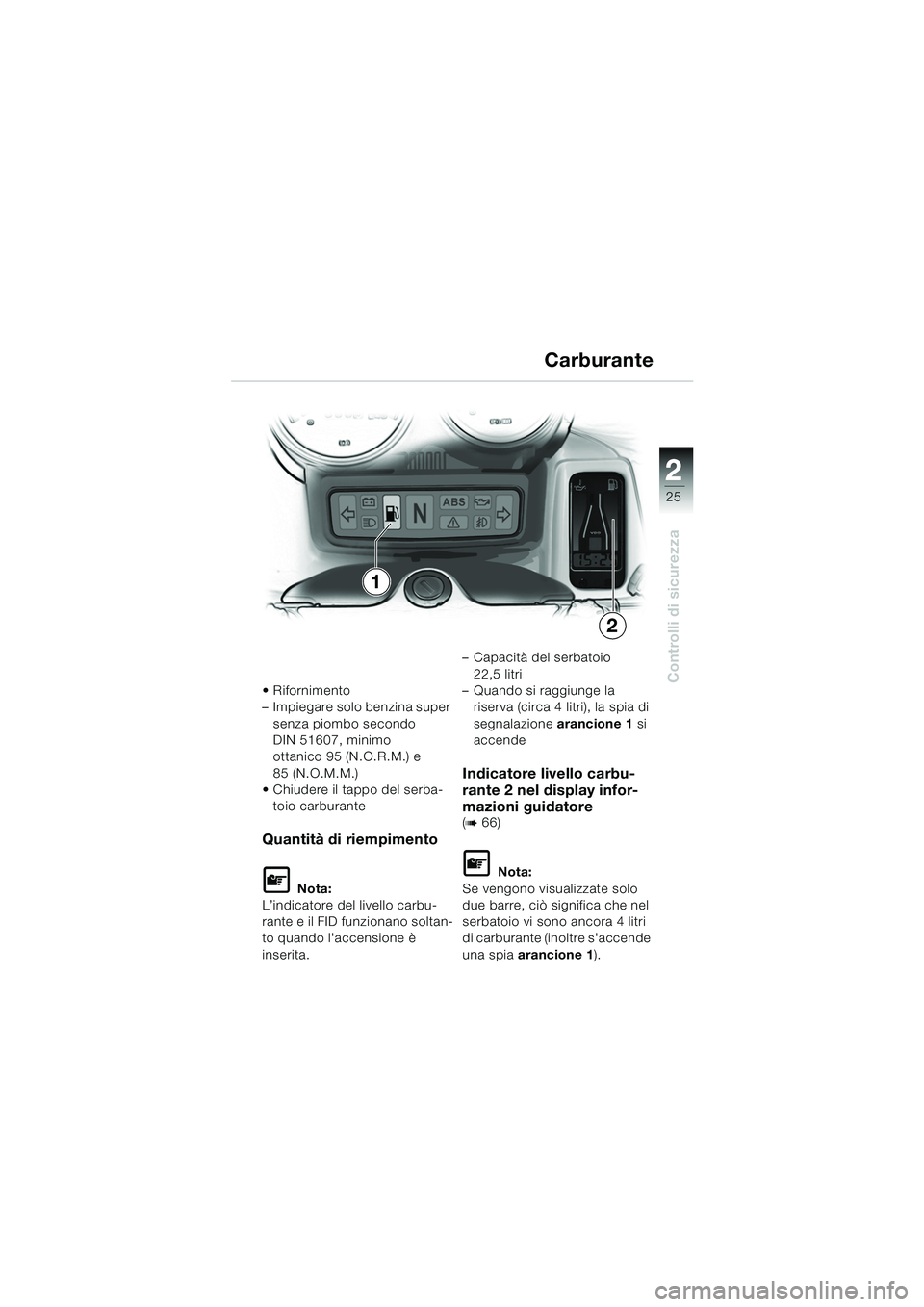

– Impiegare solo benzina super senza piombo secondo
DIN 51607, minimo
ottanico 95 (N.O.R.M.) e
85 (N.O.M.M.)
 Chiudere il tappo del serba-
toio carburante
Quantità di riempimento
L Nota:
L’indicatore del livello carbu-
rante e il FID funzionano soltan-
to quando l'accensione è
inserita. – Capacità del serbatoio
22,5 litri
– Quando si raggiunge la riserva (circa 4 litri), la spia di
segnalazione arancione 1 si
accende
Indicatore livello carbu-
rante 2 nel display infor-
mazioni guidatore
(b66)
L Nota:
Se vengono visualizzate solo
due barre, ciò significa che nel
serbatoio vi sono ancora 4 litri
di carburante (inoltre s'accende
una spia arancione 1 ).
Carburante
1
2
10rsbki2.book Seite 25 Montag, 13. Januar 2003 1:48 13

22
26
Controlli di sicurezza

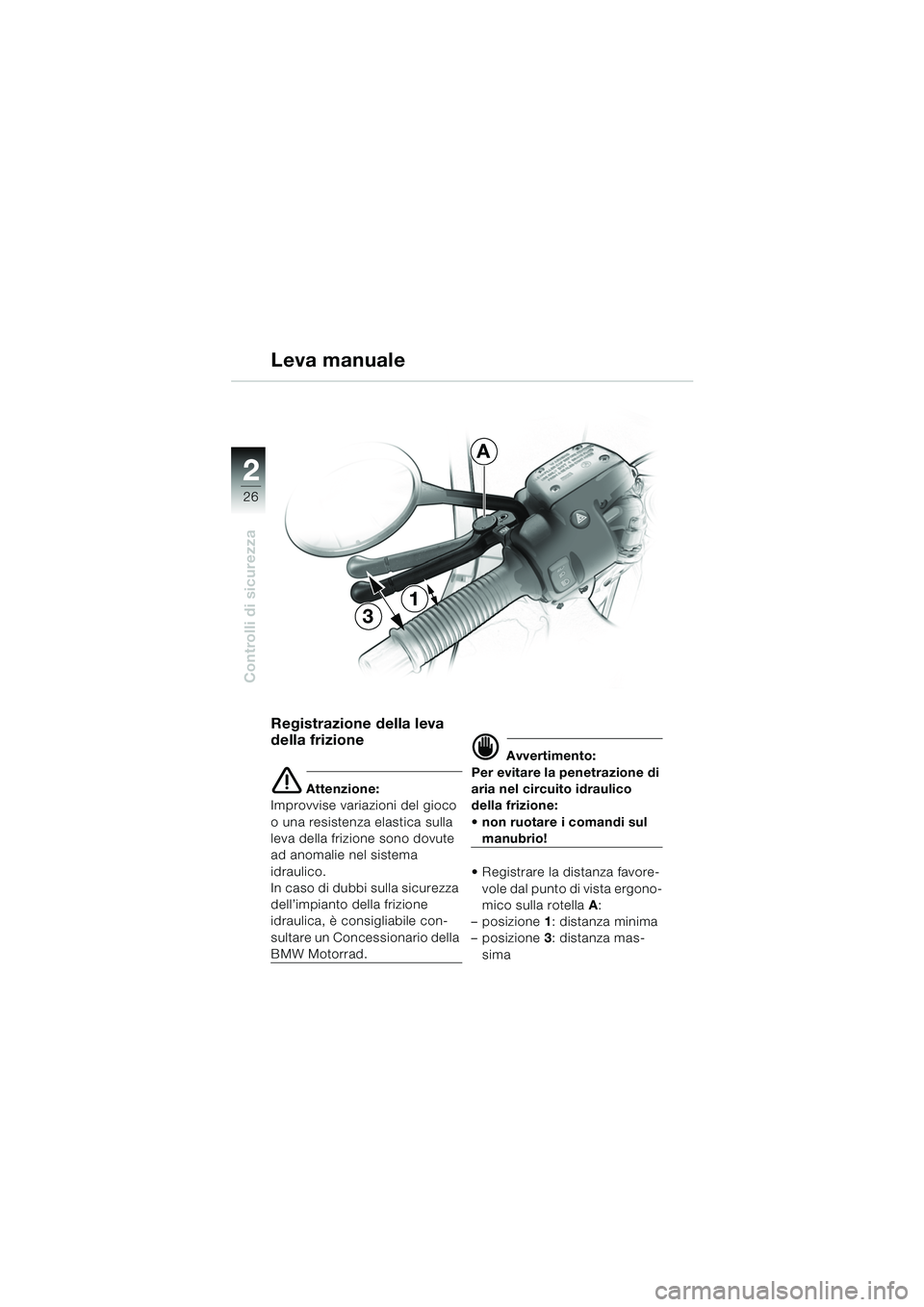

Registrazione della leva
della frizione
e Attenzione:
Improvvise variazioni del gioco
o una resistenza elastica sulla
leva della frizione sono dovute
ad anomalie nel sistema
idraulico.
In caso di dubbi sulla sicurezza
dell’impianto della frizione
idraulica, è consigliabile con-
sultare un Concessionario della
BMW Motorrad.
d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico
della frizione:
 non ruotare i comandi sul
manubrio!
 Registrare la distanza favore- vole dal punto di vista ergono-
mico sulla rotella A:
– posizione 1: distanza minima
– posizione 3: distanza mas-
sima
3
1
Leva manuale
A
10rsbki2.book Seite 26 Montag, 13. Januar 2003 1:48 13

2
27
2
Controlli di sicurezza
1
4
A
Rregistrazione della leva
freno a mano
d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico del
freno:
 non ruotare i comandi sul
manubrio!  Registrare la distanza favore-
vole dal punto di vista ergono-
mico sulla rotella A:
– posizione 1: distanza minima
– posizione 4: distanza mas-
sima
Leva manuale
10rsbki2.book Seite 27 Montag, 13. Januar 2003 1:48 13

22
28
Controlli di sicurezza

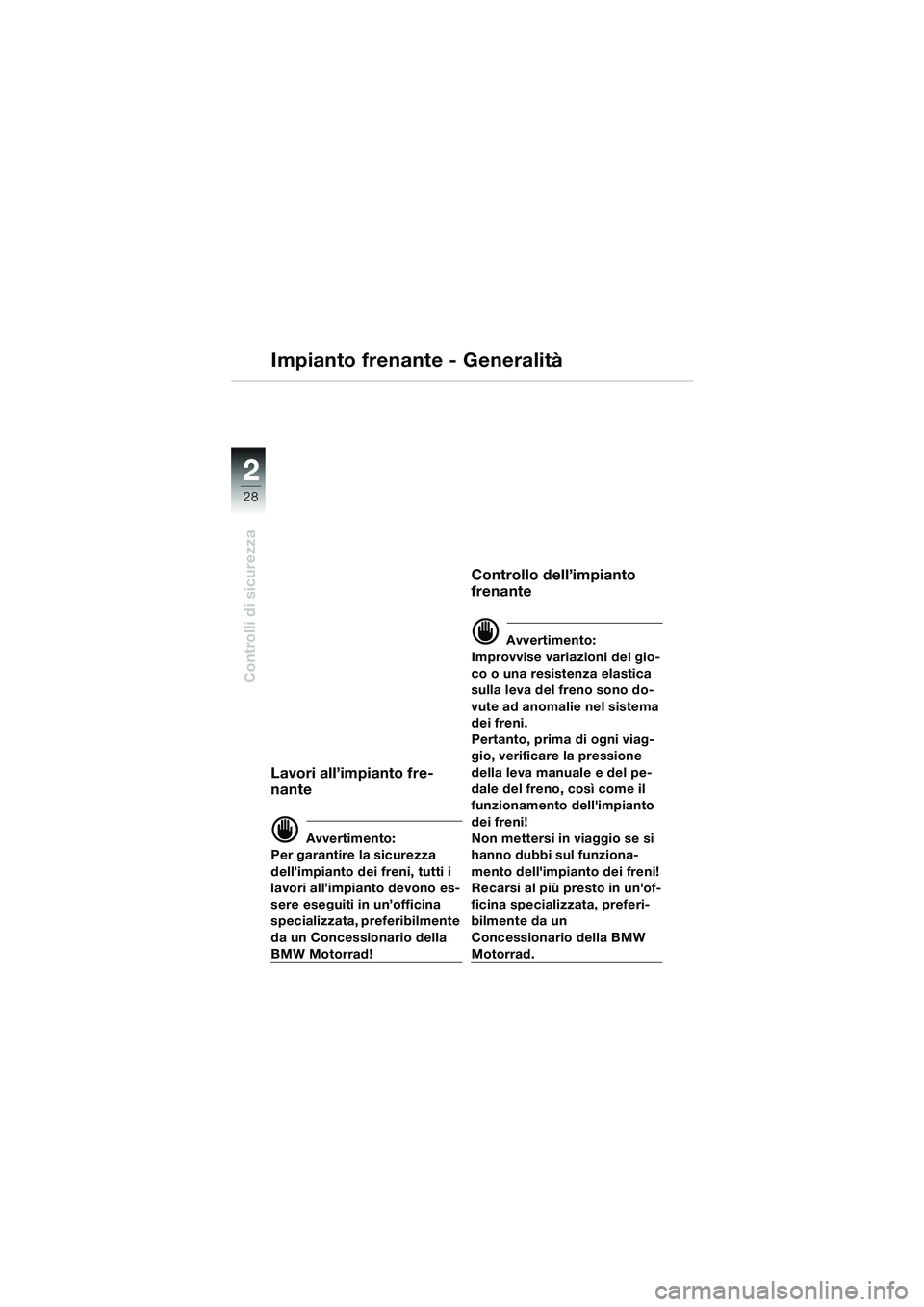

Impianto frenante - Generalità
Lavori all’impianto fre-
nante
d Avvertimento:
Per garantire la sicurezza
dell’impianto dei freni, tutti i
lavori all’impianto devono es-
sere eseguiti in un’officina
specializzata, preferibilmente
da un Concessionario della
BMW Motorrad!
Controllo dell’impianto
frenante
d Avvertimento:
Improvvise variazioni del gio-
co o una resistenza elastica
sulla leva del freno sono do-
vute ad anomalie nel sistema
dei freni.
Pertanto, prima di ogni viag-
gio, verificare la pressione
della leva manuale e del pe-
dale del freno, così come il
funzionamento dell'impianto
dei freni!
Non mettersi in viaggio se si
hanno dubbi sul funziona-
mento dell'impianto dei freni!
Recarsi al più presto in un'of-
ficina specializzata, preferi-
bilmente da un
Concessionario della BMW
Motorrad.
10rsbki2.book Seite 28 Montag, 13. Januar 2003 1:48 13

2
29
2
Controlli di sicurezza
Impianto frenante - Generalità

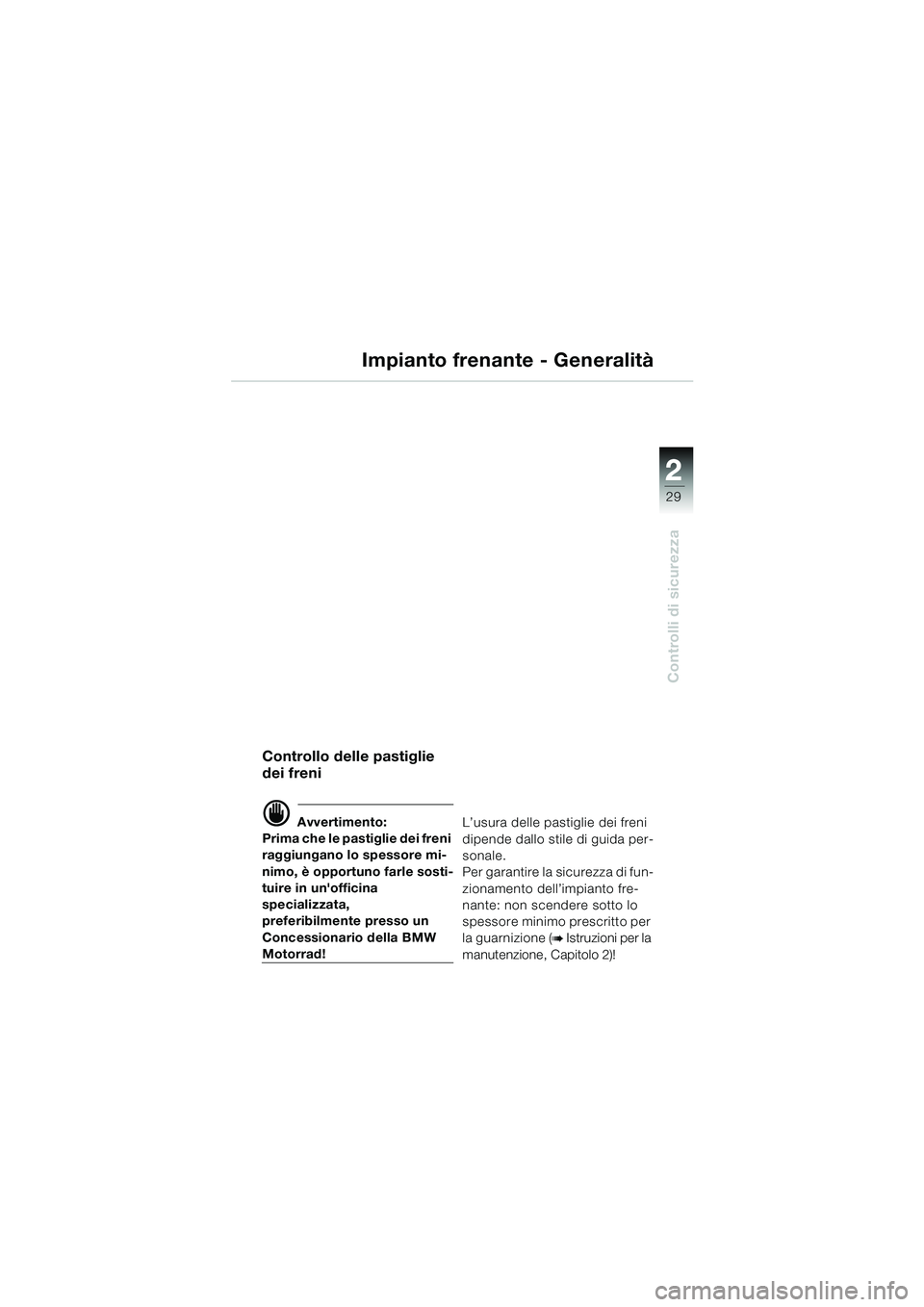

Controllo delle pastiglie
dei freni
d Avvertimento:
Prima che le pastiglie dei freni
raggiungano lo spessore mi-
nimo, è opportuno farle sosti-
tuire in un'officina
specializzata,
preferibilmente presso un
Concessionario della BMW
Motorrad! L’usura delle pastiglie dei freni
dipende dallo stile di guida per-
sonale.
Per garantire la sicurezza di fun-
zionamento dell’impianto fre-
nante: non scendere sotto lo
spessore minimo prescritto per
la guarnizione (
b Istruzioni per la
manutenzione, Capitolo 2)!
10rsbki2.book Seite 29 Montag, 13. Januar 2003 1:48 13

22
30
Controlli di sicurezza
Impianto frenante - senza BMW Integral ABS
Controllo del livello del
liquido freni
A seguito della normale usura
delle pastiglie dei freni diminui-
sce il livello del liquido freni nel
serbatoio.
d Avvertimento:
Se il liquido freni nei serbatoi
di compensazione del freno
anteriore e posteriore è sceso
al di sotto della marcatura
MIN indicata (
b31, 32) è ne-
cessario far controllare l'im-
pianto dei freni in un'officina
specializzata, preferibilmente
presso un Concessionario
della BMW Motorrad!
Cambio del liquido freni
d Avvertimento:
Il liquido freni è sottoposto a
forti sollecitazioni termiche
ed assorbe umidità a contatto
con l'aria.
Pertanto è necessario far
cambiare regolarmente il li-
quido freni (
b Istruzioni per la
manutenzione , capitolo 1) in
un'officina specializzata, pre-
feribilmente presso un Con-
cessionario della BMW
Motorrad!
