2002 BMW MOTORRAD K 1200 LT Betriebsanleitung (in German)

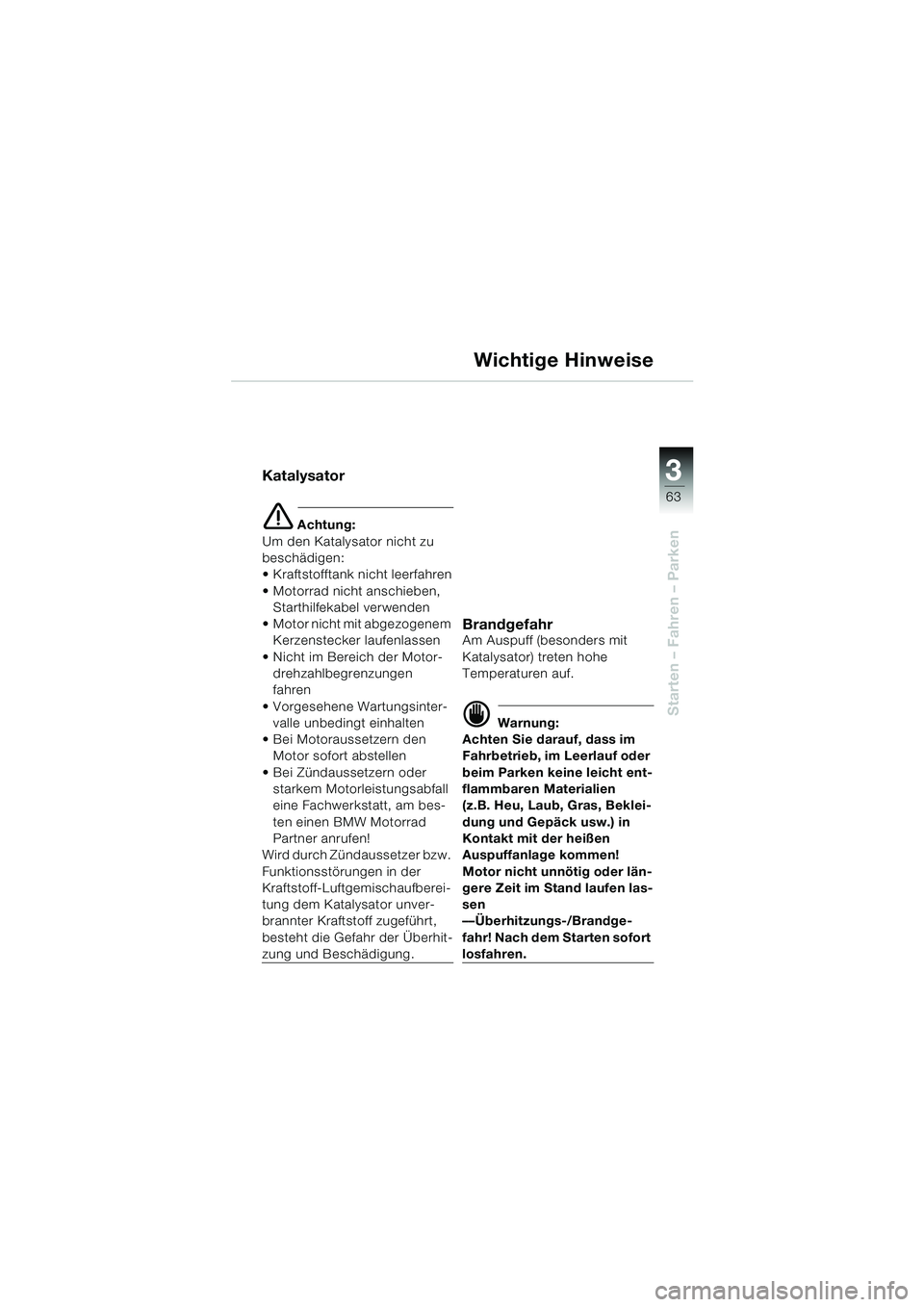

3
63
Starten – Fahren – Parken
Wichtige Hinweise
Katalysator
e Achtung:
Um den Katalysator nicht zu
beschädigen:
 Kraftstofftank nicht leerfahren
 Motorrad nicht anschieben,
Starthilfekabel verwenden
 Motor nicht mit abgezogenem
Kerzenstecker laufenlassen
 Nicht im Bereich der Motor-
drehzahlbegrenzungen
fahren
 Vorgesehene Wartungsinter-
valle unbedingt einhalten
 Bei Motoraussetzern den
Motor sofort abstellen
 Bei Zündaussetzern oder
starkem Motorleistungsabfall
eine Fachwerkstatt, am bes-
ten einen BMW Motorrad
Partner anrufen!
Wird durch Zündaussetzer bzw.
Funktionsstörungen in der
Kraftstoff-Luftgemischaufberei-
tung dem Katalysator unver-
brannter Kraftstoff zugeführt,
besteht die Gefahr der Überhit-
zung und Beschädigung.
BrandgefahrAm Auspuff (besonders mit
Katalysator) treten hohe
Temperaturen auf.
d Warnung:
Achten Sie darauf, dass im
Fahrbetrieb, im Leerlauf oder
beim Parken keine leicht ent-
flammbaren Materialien
(z.B. Heu, Laub, Gras, Beklei-
dung und Gepäck usw.) in
Kontakt mit der heißen
Auspuffanlage kommen!
Motor nicht unnötig oder län-
gere Zeit im Stand laufen las-
sen
––Überhitzungs-/Brandge-
fahr! Nach dem Starten sofort
losfahren.
10LTbkd4.book Seite 63 Donnerstag, 5. September 2002 7:17 07

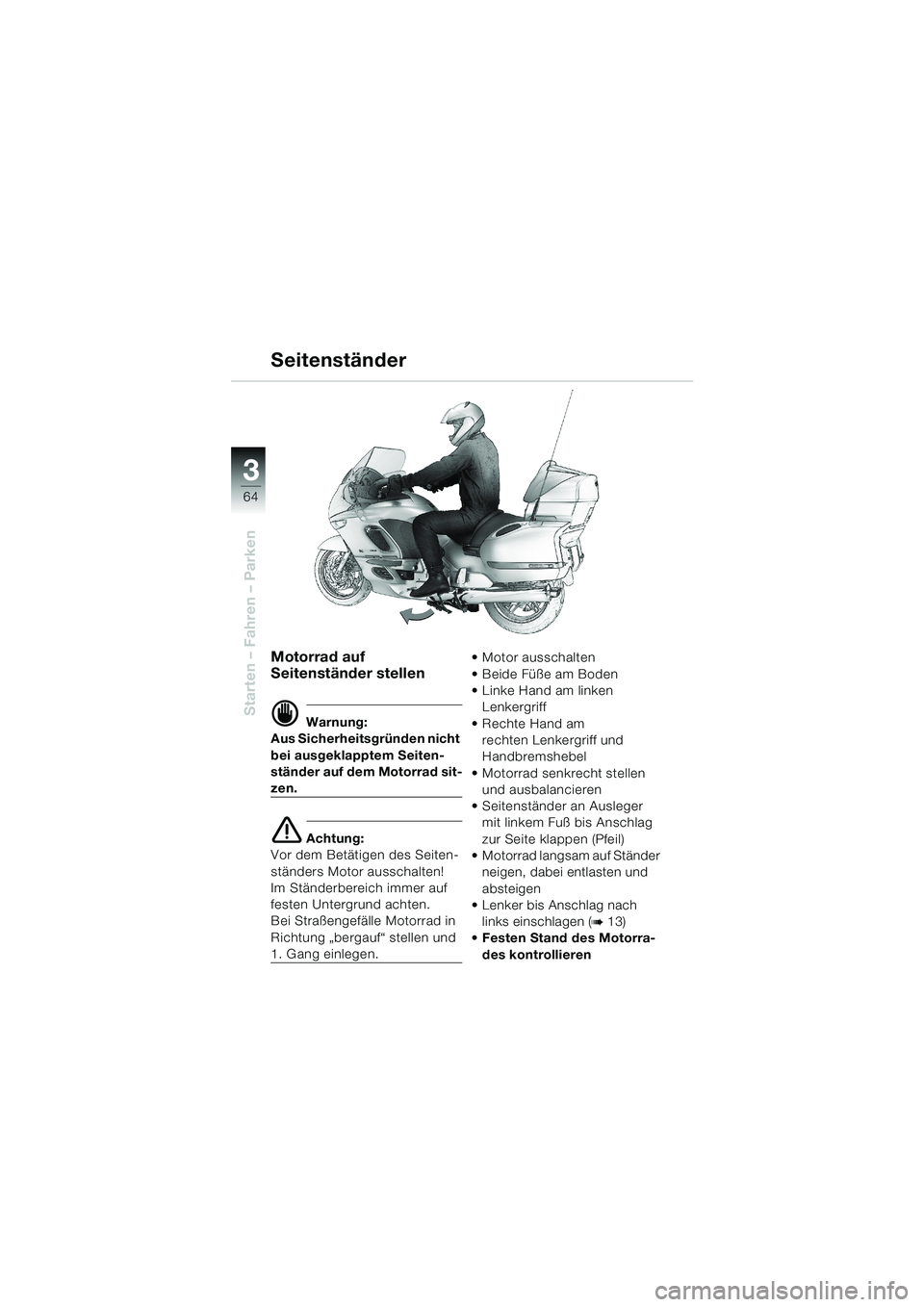

64
Starten – Fahren – Parken
3
Motorrad auf
Seitenständer stellen
d Warnung:
Aus Sicherheitsgründen nicht
bei ausgeklapptem Seiten-
ständer auf dem Motorrad sit-
zen.
e Achtung:
Vor dem Betätigen des Seiten-
ständers Motor ausschalten!
Im Ständerbereich immer auf
festen Untergrund achten.
Bei Straßengefälle Motorrad in
Richtung „bergauf“ stellen und
1. Gang einlegen. Motor ausschalten
 Beide Füße am Boden
 Linke Hand am linken
Lenkergriff
 Rechte Hand am
rechten Lenkergriff und
Handbremshebel
 Motorrad senkrecht stellen
und ausbalancieren
 Seitenständer an Ausleger
mit linkem Fuß bis Anschlag
zur Seite klappen (Pfeil)
 Motorrad langsam auf Ständer
neigen, dabei entlasten und
absteigen
 Lenker bis Anschlag nach
links einschlagen (
b 13)
 Festen Stand des Motorra-
des kontrollieren
Seitenständer
10LTbkd4.book Seite 64 Donnerstag, 5. September 2002 7:17 07

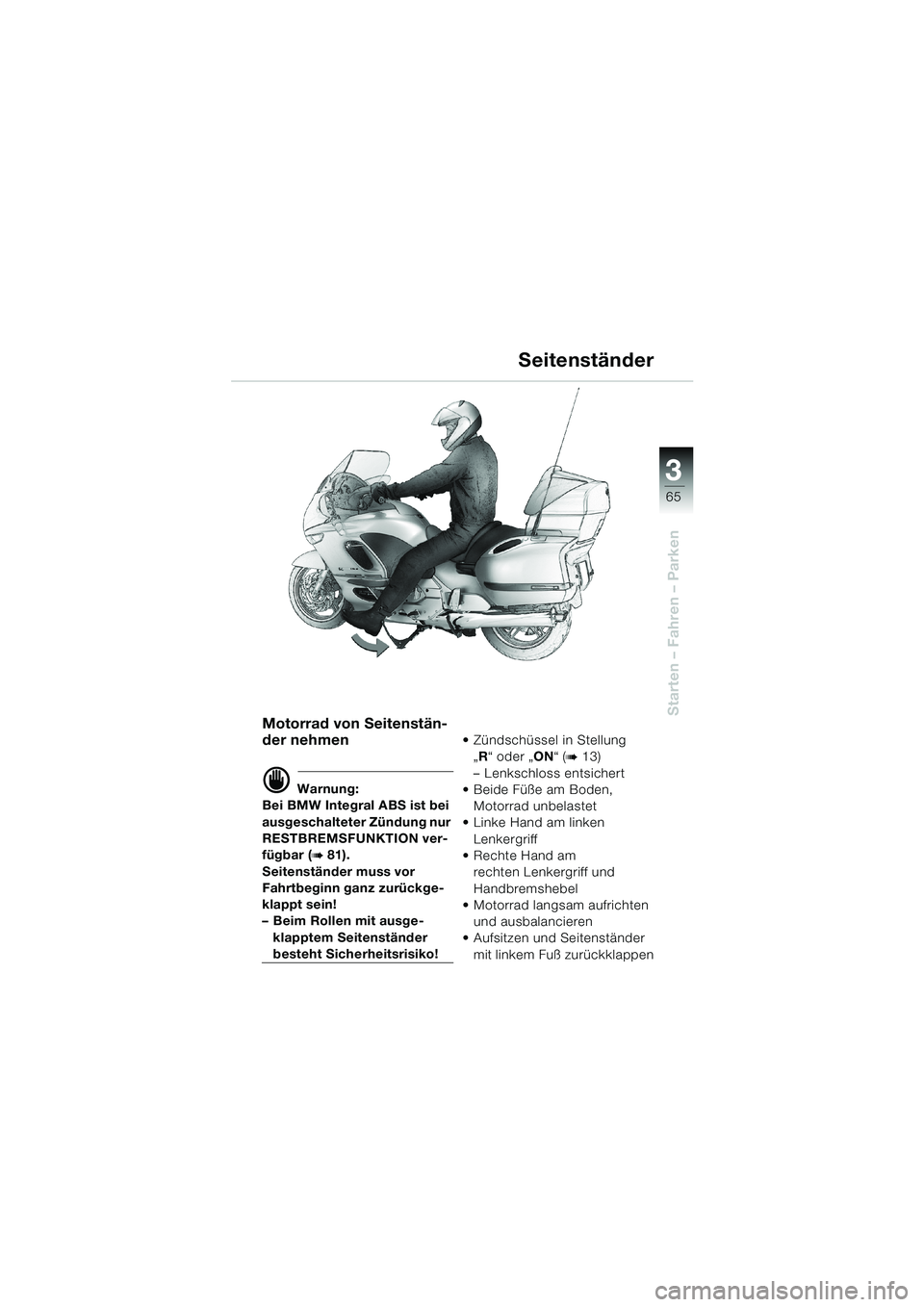

3
65
Starten – Fahren – Parken
Seitenständer
Motorrad von Seitenstän-
der nehmen
d Warnung:
Bei BMW Integral ABS ist bei
ausgeschalteter Zündung nur
RESTBREMSFUNKTION ver-
fügbar (
b 81).
Seitenständer muss vor
Fahrtbeginn ganz zurückge-
klappt sein!
– Beim Rollen mit ausge-
klapptem Seitenständer
besteht Sicherheitsrisiko! Zündschüssel in Stellung
„R“ oder „ON“ (
b 13)
– Lenkschloss entsichert
 Beide Füße am Boden,
Motorrad unbelastet
 Linke Hand am linken
Lenkergriff
 Rechte Hand am
rechten Lenkergriff und
Handbremshebel
 Motorrad langsam aufrichten
und ausbalancieren
 Aufsitzen und Seitenständer
mit linkem Fuß zurückklappen
10LTbkd4.book Seite 65 Donnerstag, 5. September 2002 7:17 07

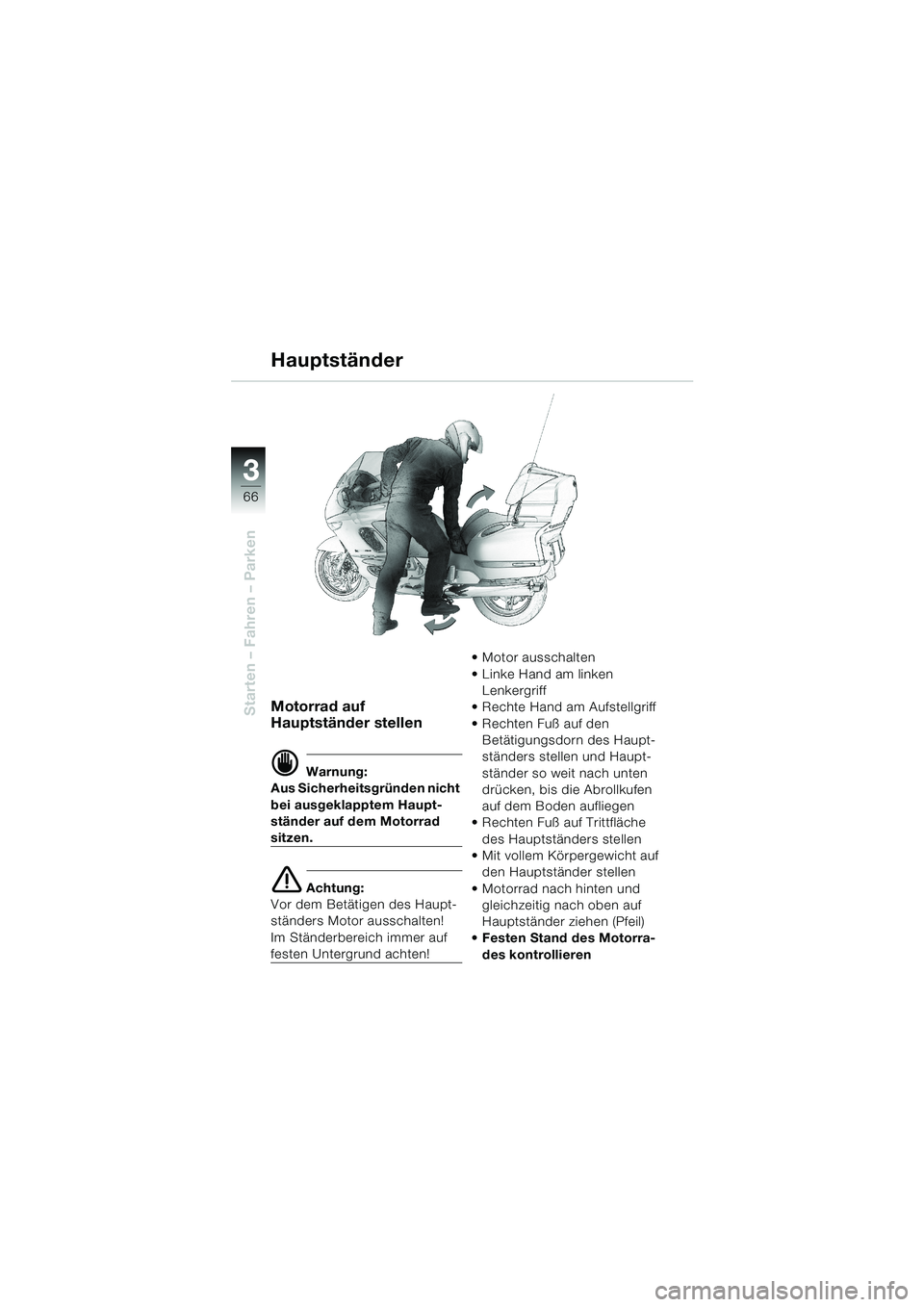

66
Starten – Fahren – Parken
3
Motorrad auf
Hauptständer stellen
d Warnung:
Aus Sicherheitsgründen nicht
bei ausgeklapptem Haupt-
ständer auf dem Motorrad
sitzen.
e Achtung:
Vor dem Betätigen des Haupt-
ständers Motor ausschalten!
Im Ständerbereich immer auf
festen Untergrund achten! Motor ausschalten
 Linke Hand am linken
Lenkergriff
 Rechte Hand am Aufstellgriff
 Rechten Fuß auf den
Betätigungsdorn des Haupt-
ständers stellen und Haupt-
ständer so weit nach unten
drücken, bis die Abrollkufen
auf dem Boden aufliegen
 Rechten Fuß auf Trittfläche
des Hauptständers stellen
 Mit vollem Körpergewicht auf
den Hauptständer stellen
 Motorrad nach hinten und
gleichzeitig nach oben auf
Hauptständer ziehen (Pfeil)
 Festen Stand des Motorra-
des kontrollieren
Hauptständer
10LTbkd4.book Seite 66 Donnerstag, 5. September 2002 7:17 07

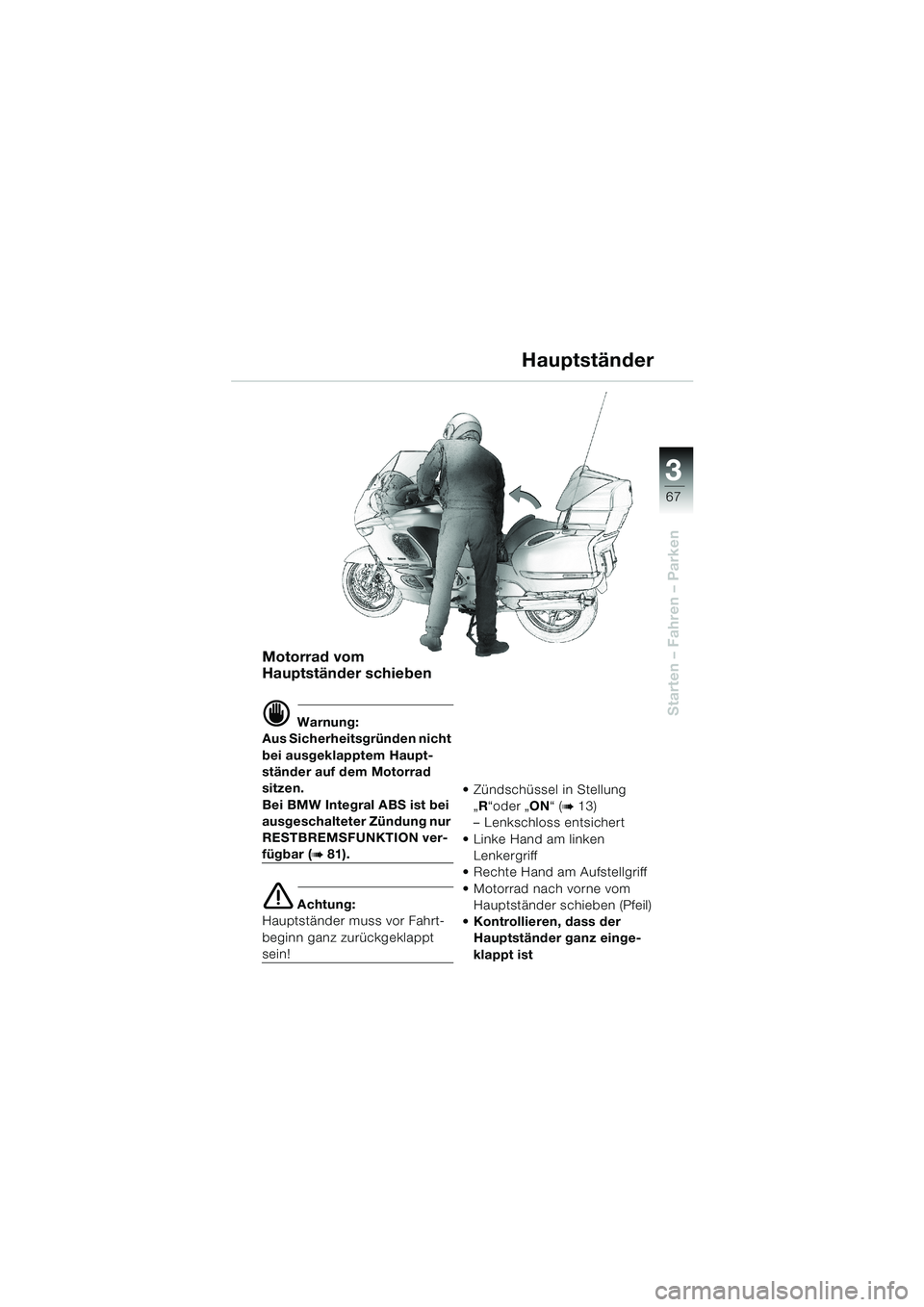

3
67
Starten – Fahren – Parken
Motorrad vom
Hauptständer schieben
d Warnung:
Aus Sicherheitsgründen nicht
bei ausgeklapptem Haupt-
ständer auf dem Motorrad
sitzen.
Bei BMW Integral ABS ist bei
ausgeschalteter Zündung nur
RESTBREMSFUNKTION ver-
fügbar (b 81).
e Achtung:
Hauptständer muss vor Fahrt-
beginn ganz zurückgeklappt
sein! Zündschüssel in Stellung
„R“oder „ON“ (
b 13)
– Lenkschloss entsichert
 Linke Hand am linken
Lenkergriff
 Rechte Hand am Aufstellgriff
 Motorrad nach vorne vom
Hauptständer schieben (Pfeil)
 Kontrollieren, dass der
Hauptständer ganz einge-
klappt ist
Hauptständer
10LTbkd4.book Seite 67 Donnerstag, 5. September 2002 7:17 07

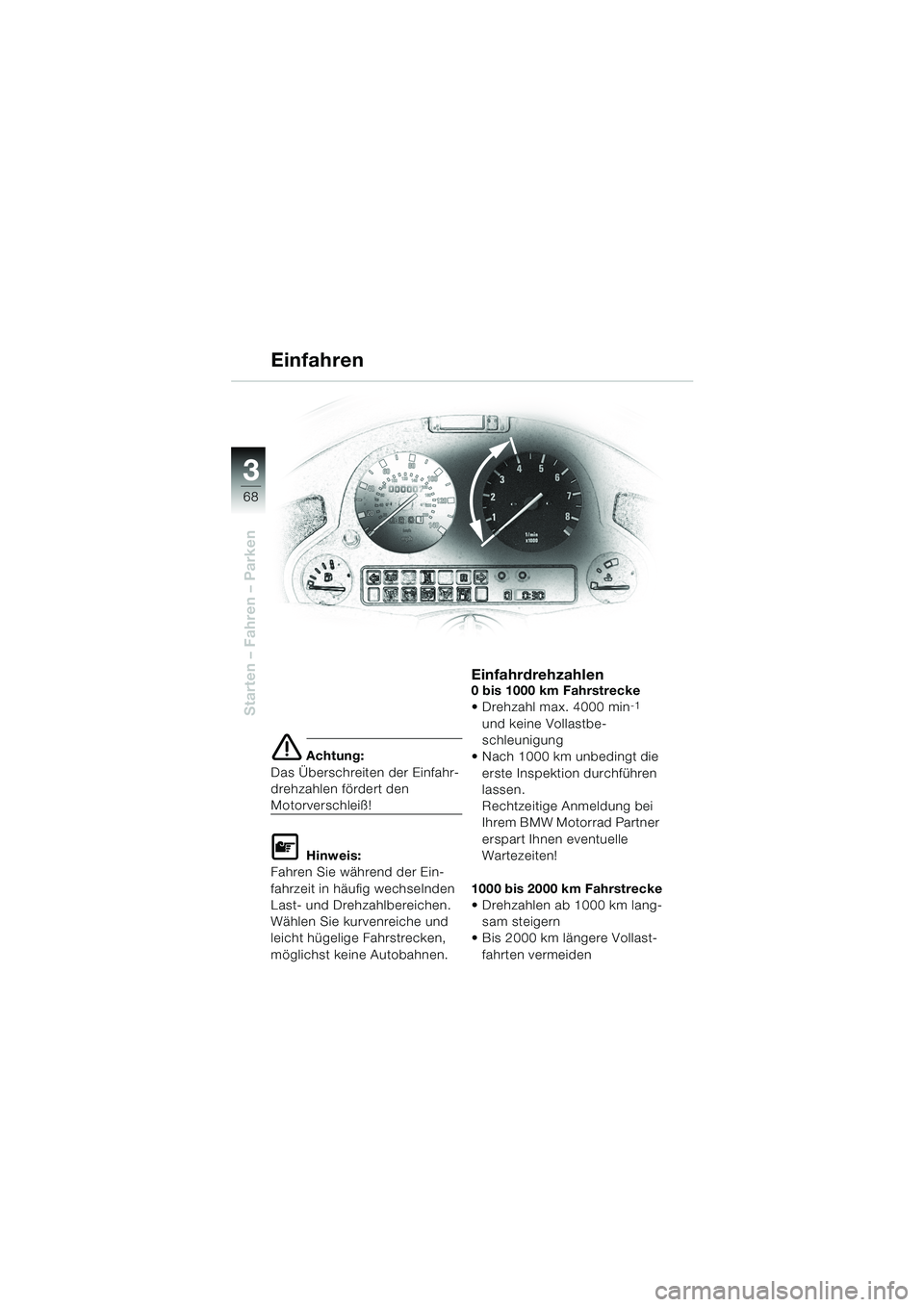

68
Starten – Fahren – Parken
3
e Achtung:
Das Überschreiten der Einfahr-
drehzahlen fördert den
Motorverschleiß!
L Hinweis:
Fahren Sie während der Ein-
fahrzeit in häufig wechselnden
Last- und Drehzahlbereichen.
Wählen Sie kurvenreiche und
leicht hügelige Fahrstrecken,
möglichst keine Autobahnen.
Einfahrdrehzahlen0 bis 1000 km Fahrstrecke
 Drehzahl max. 4000 min-1
und keine Vollastbe-
schleunigung
 Nach 1000 km unbedingt die
erste Inspektion durchführen
lassen.
Rechtzeitige Anmeldung bei
Ihrem BMW Motorrad Partner
erspart Ihnen eventuelle
Wartezeiten!
1000 bis 2000 km Fahrstrecke
 Drehzahlen ab 1000 km lang-
sam steigern
 Bis 2000 km längere Vollast-
fahrten vermeiden
Einfahren
10LTbkd4.book Seite 68 Donnerstag, 5. September 2002 7:17 07

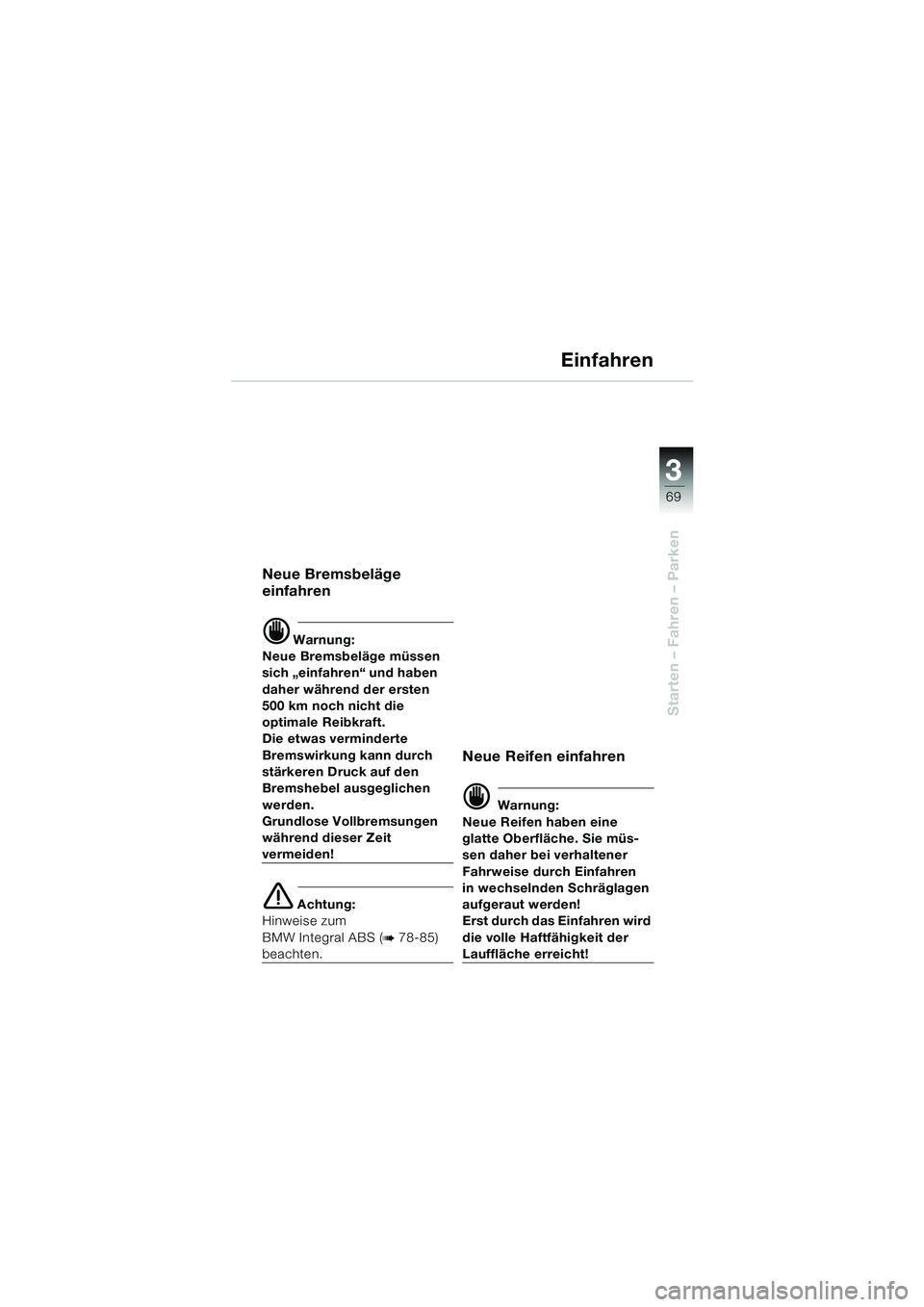

3
69
Starten – Fahren – Parken
Einfahren
Neue Bremsbeläge
einfahren
d Warnung:
Neue Bremsbeläge müssen
sich „einfahren“ und haben
daher während der ersten
500 km noch nicht die
optimale Reibkraft.
Die etwas verminderte
Bremswirkung kann durch
stärkeren Druck auf den
Bremshebel ausgeglichen
werden.
Grundlose Vollbremsungen
während dieser Zeit
vermeiden!
e Achtung:
Hinweise zum
BMW Integral ABS (
b 78-85)
beachten.
Neue Reifen einfahren
d Warnung:
Neue Reifen haben eine
glatte Oberfläche. Sie müs-
sen daher bei verhaltener
Fahrweise durch Einfahren
in wechselnden Schräglagen
aufgeraut werden!
Erst durch das Einfahren wird
die volle Haftfähigkeit der
Lauffläche erreicht!
10LTbkd4.book Seite 69 Donnerstag, 5. September 2002 7:17 07

70
Starten – Fahren – Parken
3
Vor dem Starten
Zündung einschalten– Not-Ausschalter in
Betriebsstellung1
 Zündschloß in
BetriebsstellungON
Nur im Notfall:
 Not-Ausschalter in Stellung 0
schalten.
– Stromkreise von Motronic,
Kraftstoffpumpe und Anlasser
außer Funktion
L Hinweis:
Wird bei eingeschalteter Zün-
dung (Betriebsstellung ON) der
Not-Ausschalter in Stellung 0
geschaltet, ist das
BMW Integral ABS noch in
Funktion (
b 78-85).
Seitenständer vollständig
zurückklappen
L Hinweis:
Bei ausgeklapptem Seitenstän-
der und eingelegtem Gang lässt
sich das Motorrad nicht starten.
Schaltgetriebe in
Neutralstellung schalten
– Neutralkontrolleuchte grün k
an (
b 10)
– Ganganzeige zeigt „0“ an
L Hinweis:
Motor startet nicht:
– Schaltgetriebe in Stellung
k
schalten oder Kupplung
ziehen
Motor geht beim Schalten in
ersten Gang aus:
– Seitenständer vollständig
zurückklappen, ggf. Störung-
stabelle (b Wartungsanlei-
tung, Kapitel 2)
beachten
10LTbkd4.book Seite 70 Donnerstag, 5. September 2002 7:17 07
