Übersicht und Bedienung
1

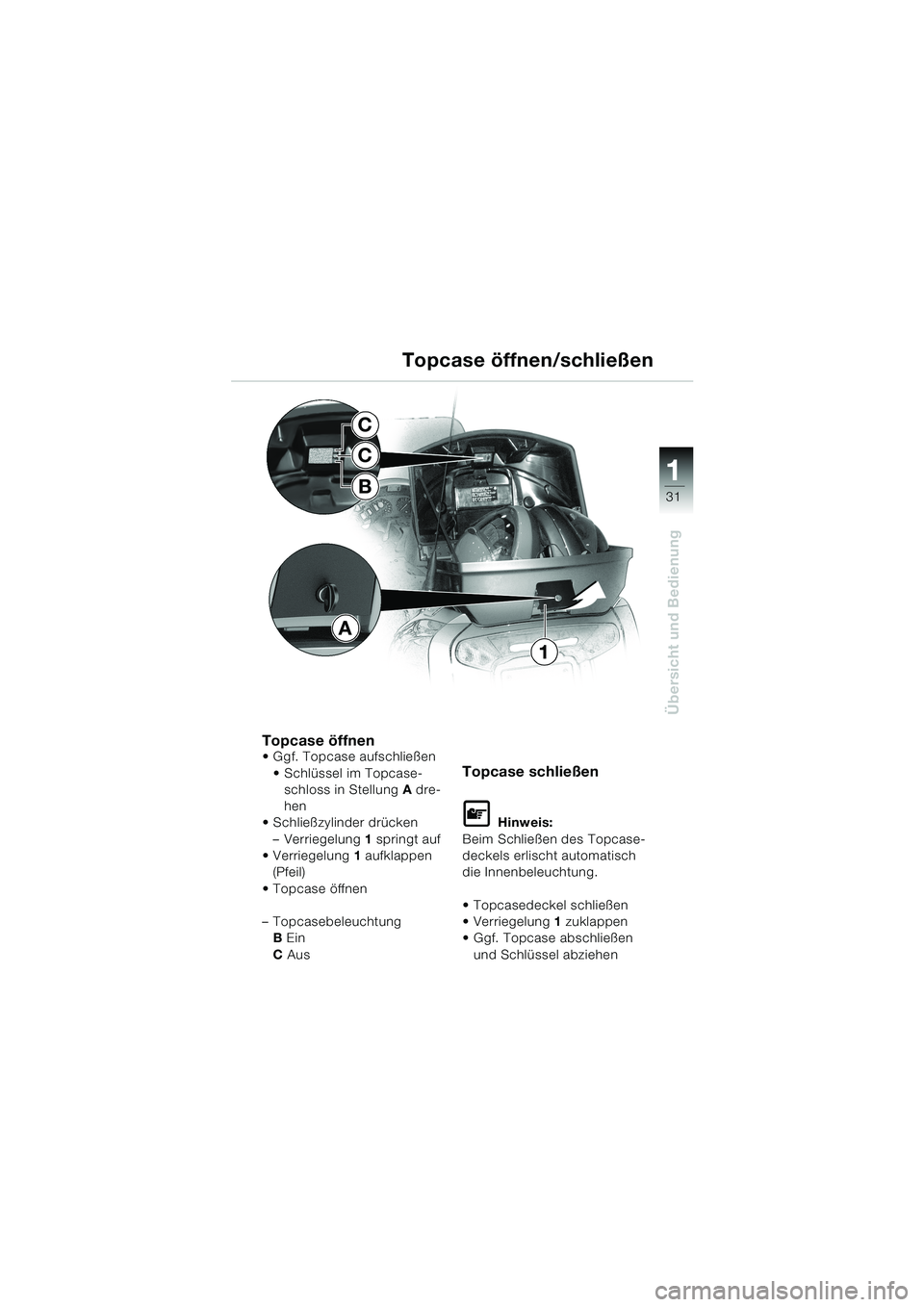

Topcase öffnen/schließen
Topcase öffnen Ggf. Topcase aufschließen
 Schlüssel im Topcase-
schloss in StellungA dre-
hen
 Schließzylinder drücken
– Verriegelung1 springt auf
 Verriegelung1 aufklappen
(Pfeil)
 Topcase öffnen
– Topcasebeleuchtung
B Ein
C AusTopcase schließen
L Hinweis:
Beim Schließen des Topcase-
deckels erlischt automatisch
die Innenbeleuchtung.
 Topcasedeckel schließen
 Verriegelung1 zuklappen
 Ggf. Topcase abschließen
und Schlüssel abziehen
A
1
C
C
B
10LTbkd4.book Seite 31 Donnerstag, 5. September 2002 7:17 07

32
Übersicht und Bedienung
1

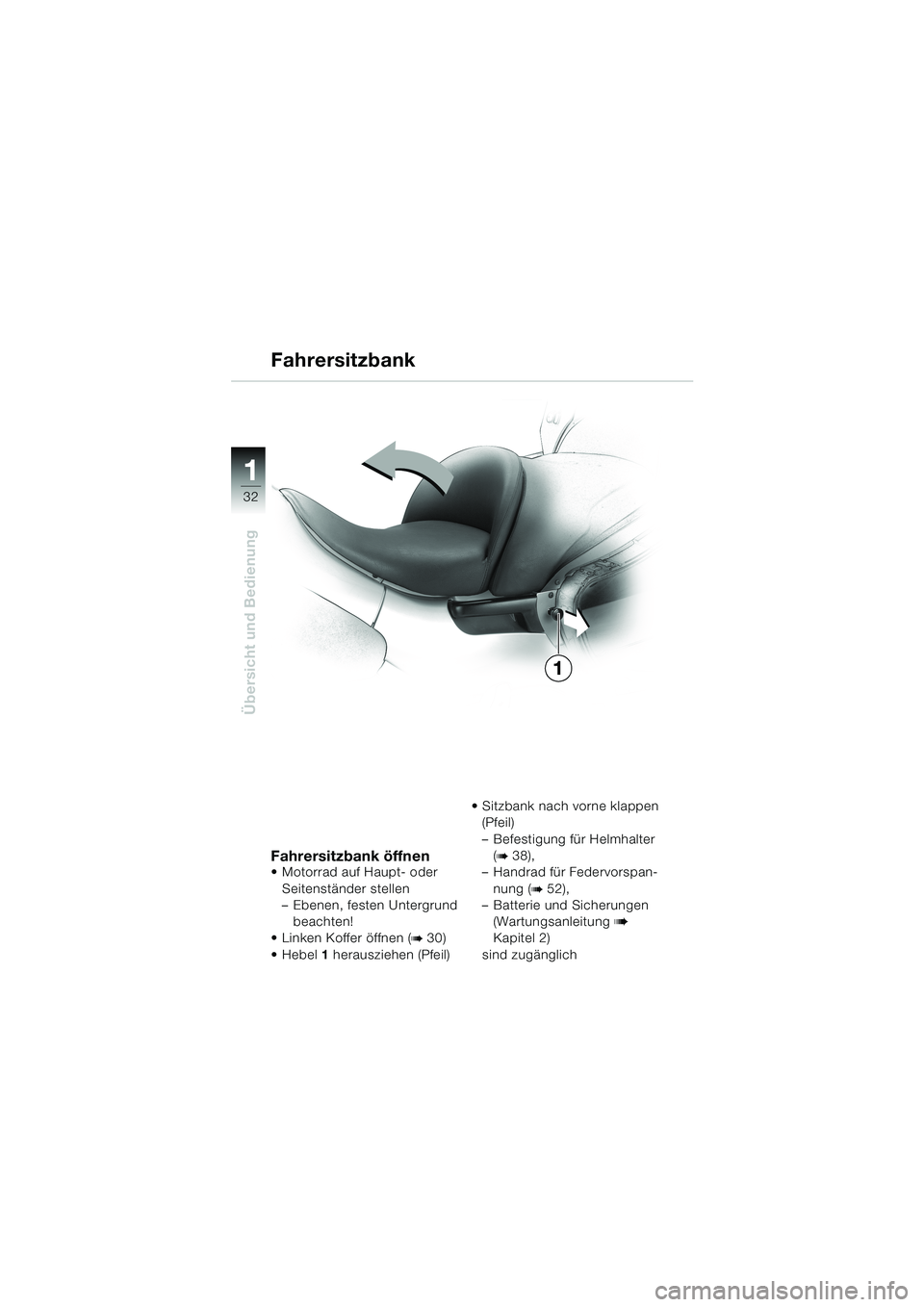

Fahrersitzbank
Fahrersitzbank öffnen Motorrad auf Haupt- oder
Seitenständer stellen
– Ebenen, festen Untergrund
beachten!
 Linken Koffer öffnen (
b 30)
 Hebel1 herausziehen (Pfeil) Sitzbank nach vorne klappen
(Pfeil)
– Befestigung für Helmhalter
(
b 38),
– Handrad für Federvorspan-
nung (
b 52),
– Batterie und Sicherungen
(Wartungsanleitung
b
Kapitel 2)
sind zugänglich
1
10LTbkd4.book Seite 32 Donnerstag, 5. September 2002 7:17 07

33
Übersicht und Bedienung
1B
A
1Fahrersitzbank

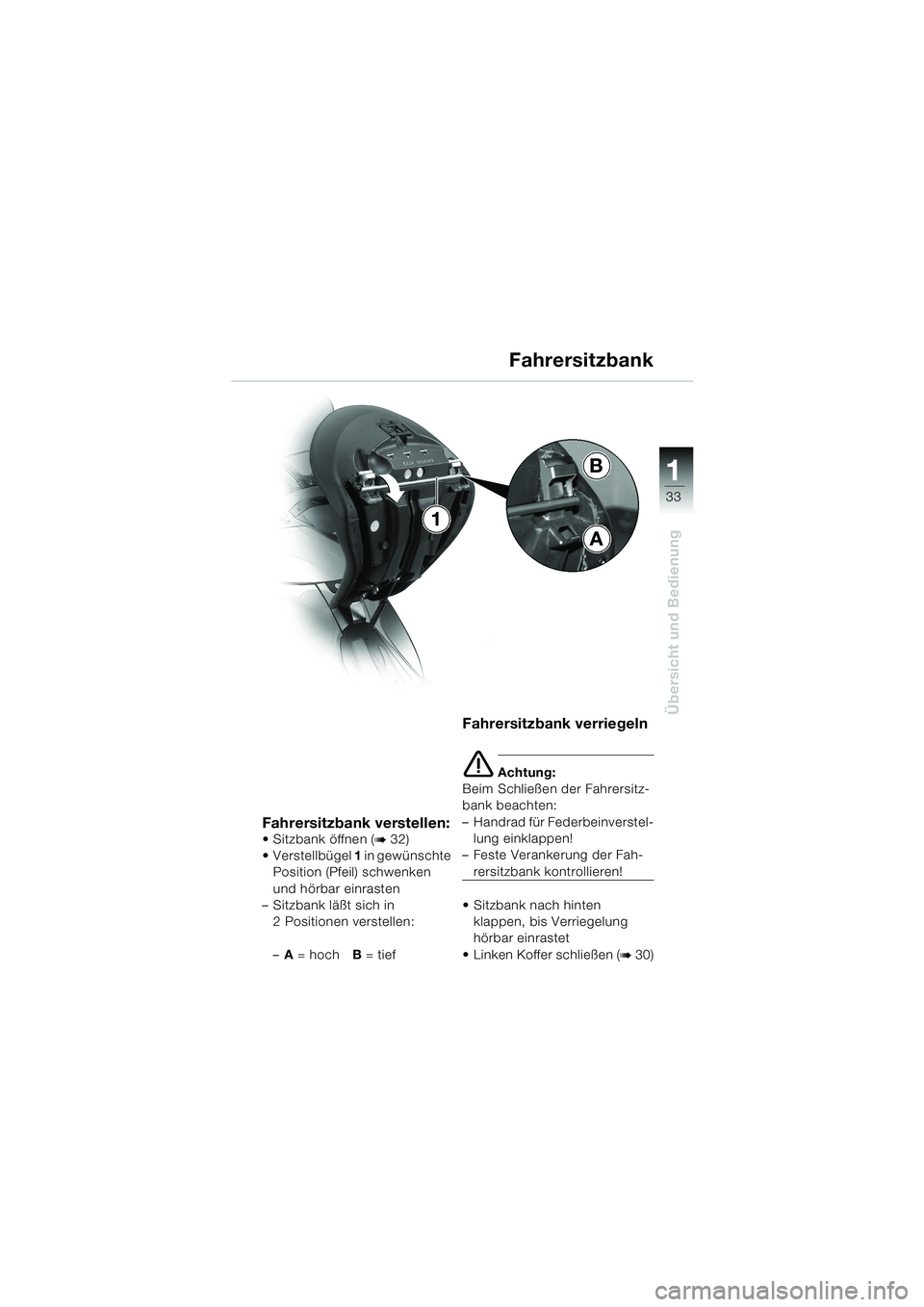

Fahrersitzbank verstellen: Sitzbank öffnen (b 32)
 Verstellbügel 1 in gewünschte
Position (Pfeil) schwenken
und hörbar einrasten
– Sitzbank läßt sich in
2 Positionen verstellen:
–A = hochB = tief
Fahrersitzbank verriegeln
e Achtung:
Beim Schließen der Fahrersitz-
bank beachten:
– Handrad für Federbeinverstel-
lung einklappen!
– Feste Verankerung der Fah-
rersitzbank kontrollieren!
 Sitzbank nach hinten
klappen, bis Verriegelung
hörbar einrastet
 Linken Koffer schließen (
b 30)
10LTbkd4.book Seite 33 Donnerstag, 5. September 2002 7:17 07

34
Übersicht und Bedienung
1
Soziussitzbank

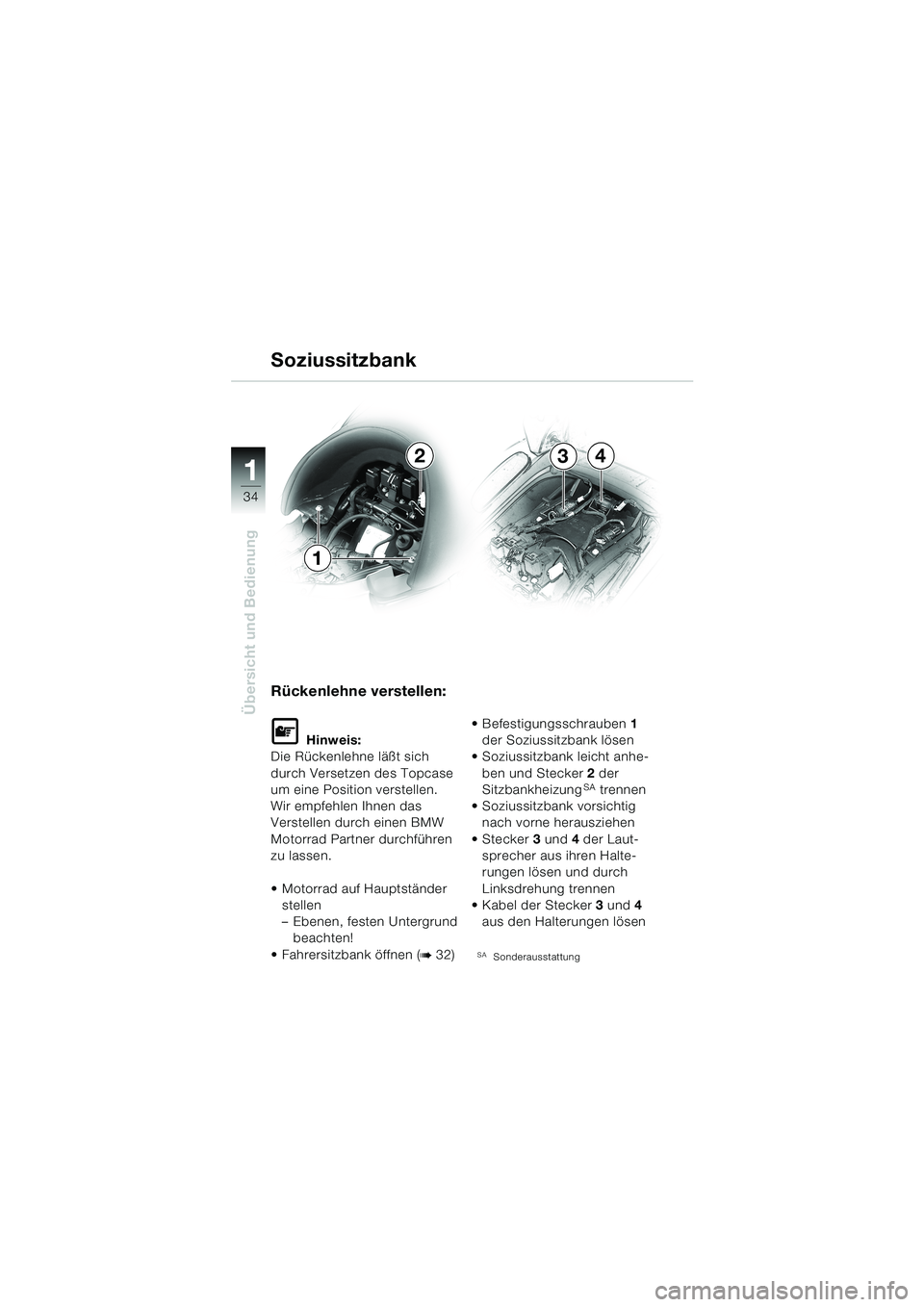

Rückenlehne verstellen:
L Hinweis:
Die Rückenlehne läßt sich
durch Versetzen des Topcase
um eine Position verstellen.
Wir empfehlen Ihnen das
Verstellen durch einen BMW
Motorrad Partner durchführen
zu lassen.
 Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund
beachten!
 Fahrersitzbank öffnen (
b 32) Befestigungsschrauben1
der Soziussitzbank lösen
 Soziussitzbank leicht anhe-
ben und Stecker2 der
Sitzbankheizung
SA trennen
 Soziussitzbank vorsichtig
nach vorne herausziehen
Stecker3 und4 der Laut-
sprecher aus ihren Halte-
rungen lösen und durch
Linksdrehung trennen
Kabel der Stecker3 und4
aus den Halterungen lösen
SASonderausstattung
2
1
34
10LTbkd4.book Seite 34 Donnerstag, 5. September 2002 7:17 07

35
Übersicht und Bedienung
1
Soziussitzbank

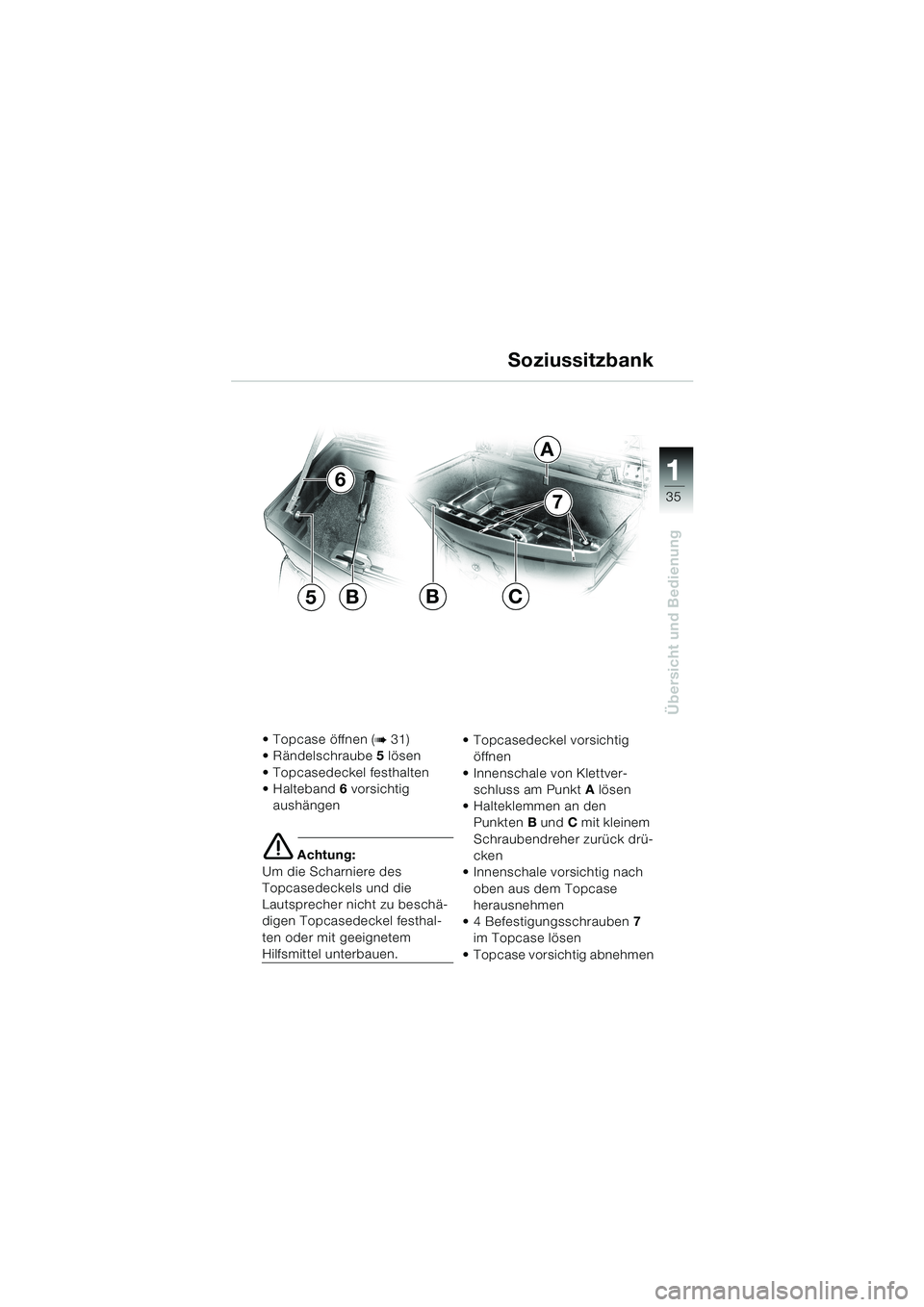

 Topcase öffnen (b 31)
Rändelschraube5 lösen
 Topcasedeckel festhalten
Halteband6 vorsichtig
aushängen
e Achtung:
Um die Scharniere des
Topcasedeckels und die
Lautsprecher nicht zu beschä-
digen Topcasedeckel festhal-
ten oder mit geeignetem
Hilfsmittel unterbauen. Topcasedeckel vorsichtig
öffnen
 Innenschale von Klettver-
schluss am PunktA lösen
 Halteklemmen an den
PunktenB undC mit kleinem
Schraubendreher zurück drü-
cken
 Innenschale vorsichtig nach
oben aus dem Topcase
herausnehmen
 4 Befestigungsschrauben7
im Topcase lösen
 Topcase vorsichtig abnehmen
5B
6
A
BC
7
10LTbkd4.book Seite 35 Donnerstag, 5. September 2002 7:17 07

36
Übersicht und Bedienung
1
Soziussitzbank

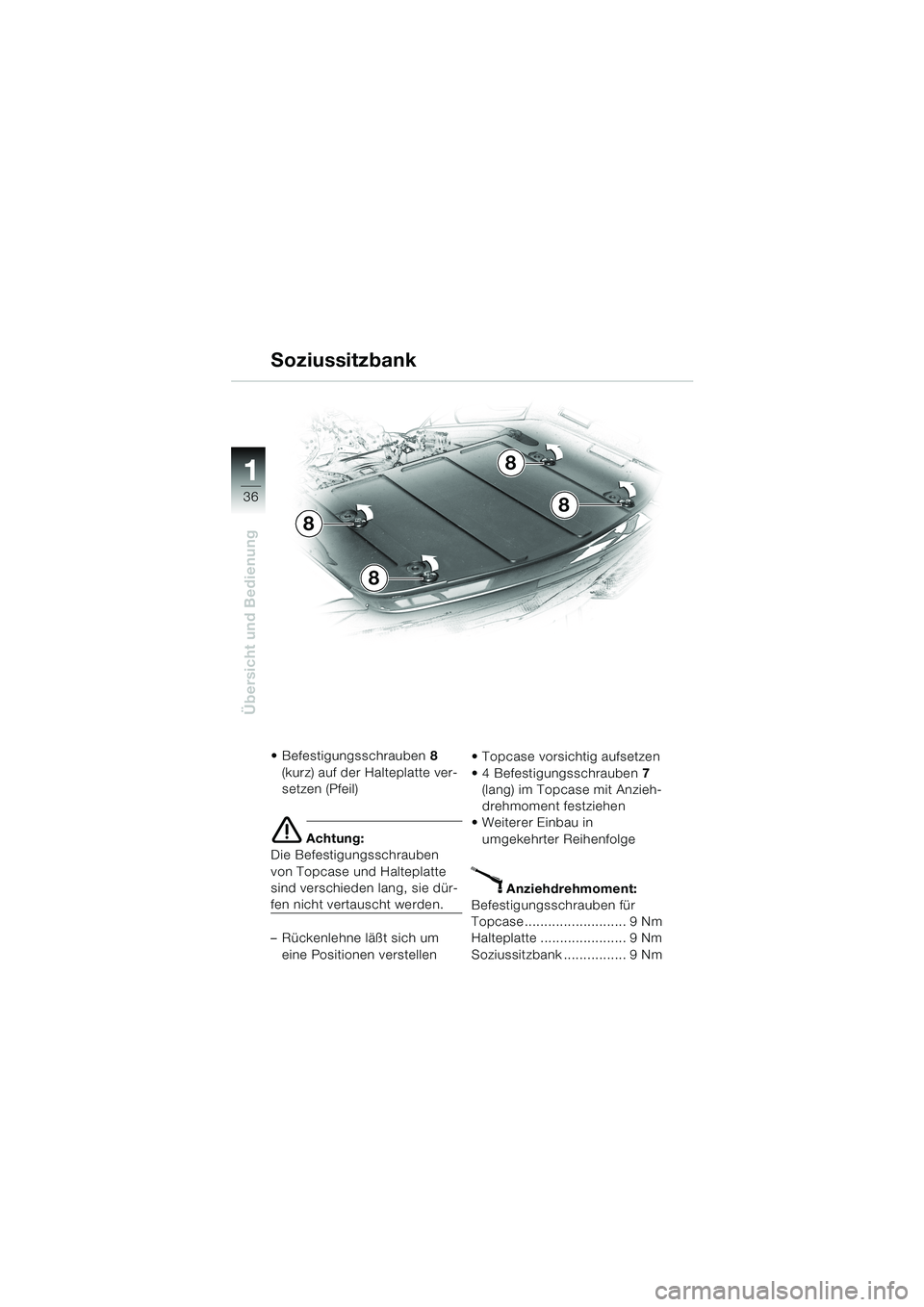

 Befestigungsschrauben8
(kurz) auf der Halteplatte ver-
setzen (Pfeil)
e Achtung:
Die Befestigungsschrauben
von Topcase und Halteplatte
sind verschieden lang, sie dür-
fen nicht vertauscht werden.
– Rückenlehne läßt sich um
eine Positionen verstellen Topcase vorsichtig aufsetzen
 4 Befestigungsschrauben7
(lang) im Topcase mit Anzieh-
drehmoment festziehen
Weiterer Einbau in
umgekehrter Reihenfolge
X Anziehdrehmoment:
Befestigungsschrauben für
Topcase.......................... 9 Nm
Halteplatte ...................... 9 Nm
Soziussitzbank ................ 9 Nm
8
8
8
8
10LTbkd4.book Seite 36 Donnerstag, 5. September 2002 7:17 07

37
Übersicht und Bedienung
1

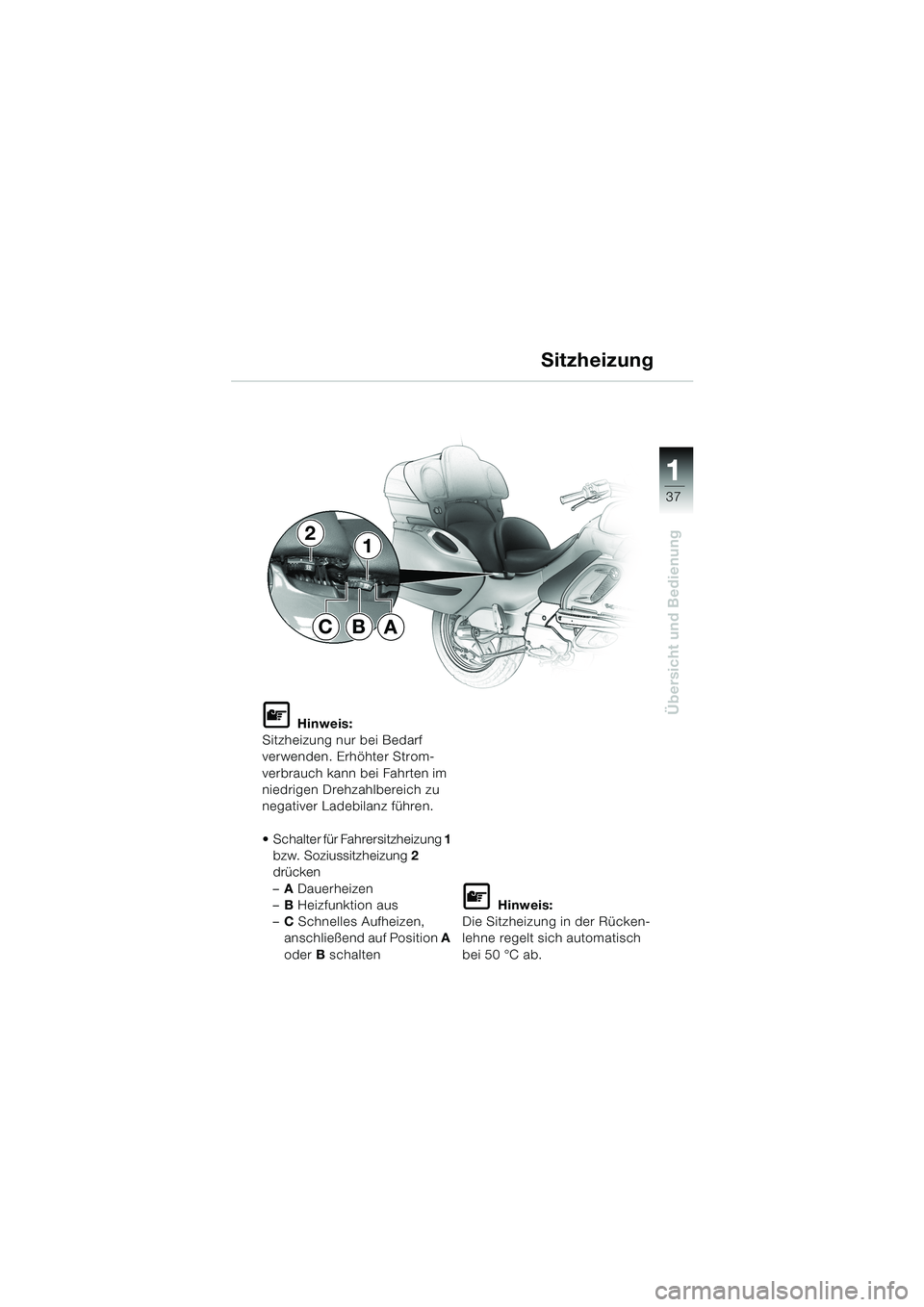

Sitzheizung
L Hinweis:
Sitzheizung nur bei Bedarf
verwenden. Erhöhter Strom-
verbrauch kann bei Fahrten im
niedrigen Drehzahlbereich zu
negativer Ladebilanz führen.
 Schalter für Fahrersitzheizung 1
bzw. Soziussitzheizung 2
drücken
–ADauerheizen
–BHeizfunktion aus
–CSchnelles Aufheizen,
anschließend auf Position A
oder B schalten
L Hinweis:
Die Sitzheizung in der Rücken-
lehne regelt sich automatisch
bei 50 °C ab.
21
ABC
10LTbkd4.book Seite 37 Donnerstag, 5. September 2002 7:17 07

38
Übersicht und Bedienung
1

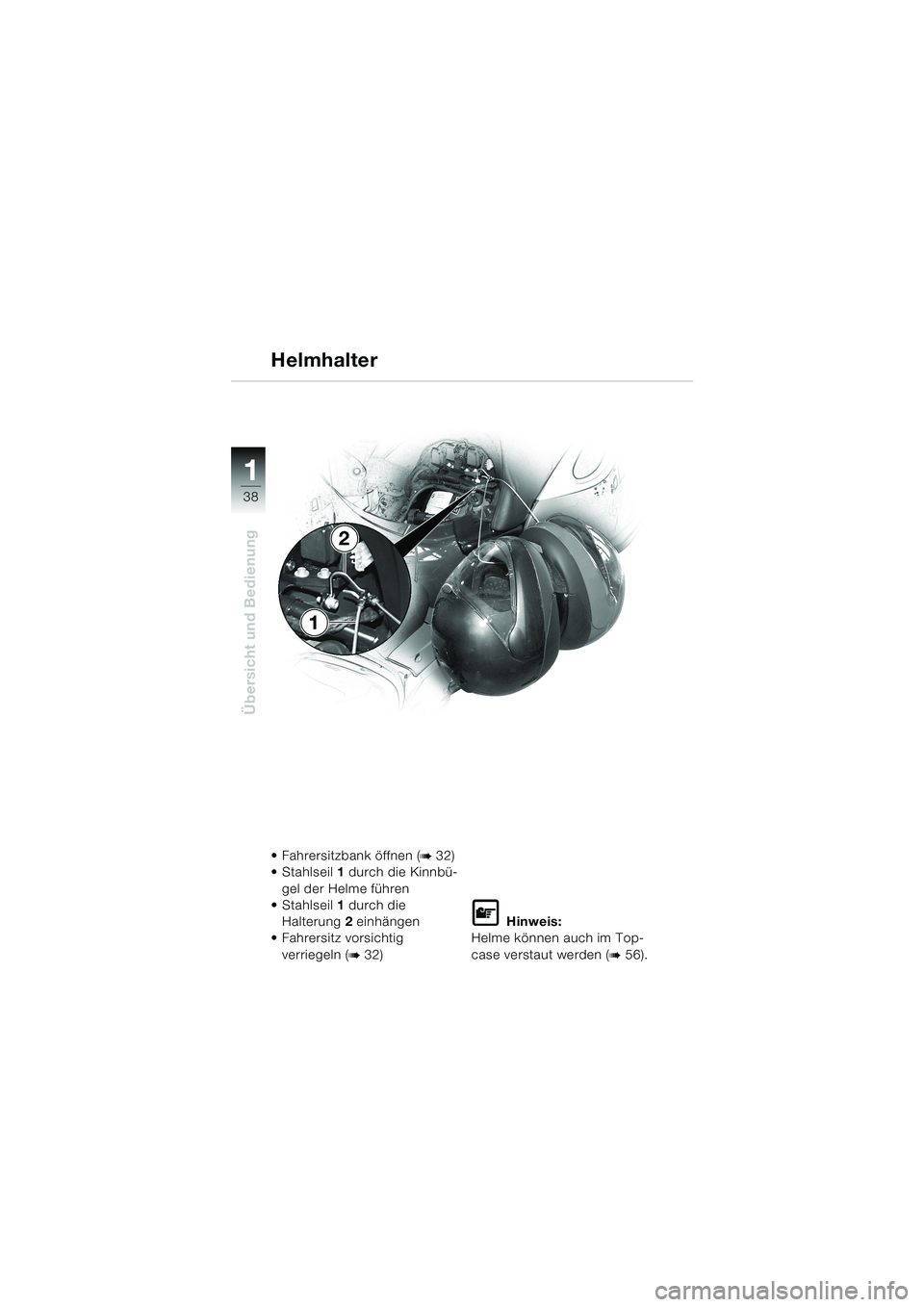

Helmhalter
 Fahrersitzbank öffnen (b 32)
Stahlseil1 durch die Kinnbü-
gel der Helme führen
Stahlseil1 durch die
Halterung2 einhängen
 Fahrersitz vorsichtig
verriegeln (
b 32)
L Hinweis:
Helme können auch im Top-
case verstaut werden (
b 56).
