2002 BMW MOTORRAD K 1200 LT Betriebsanleitung (in German)

7
Übersicht und Bedienung
1

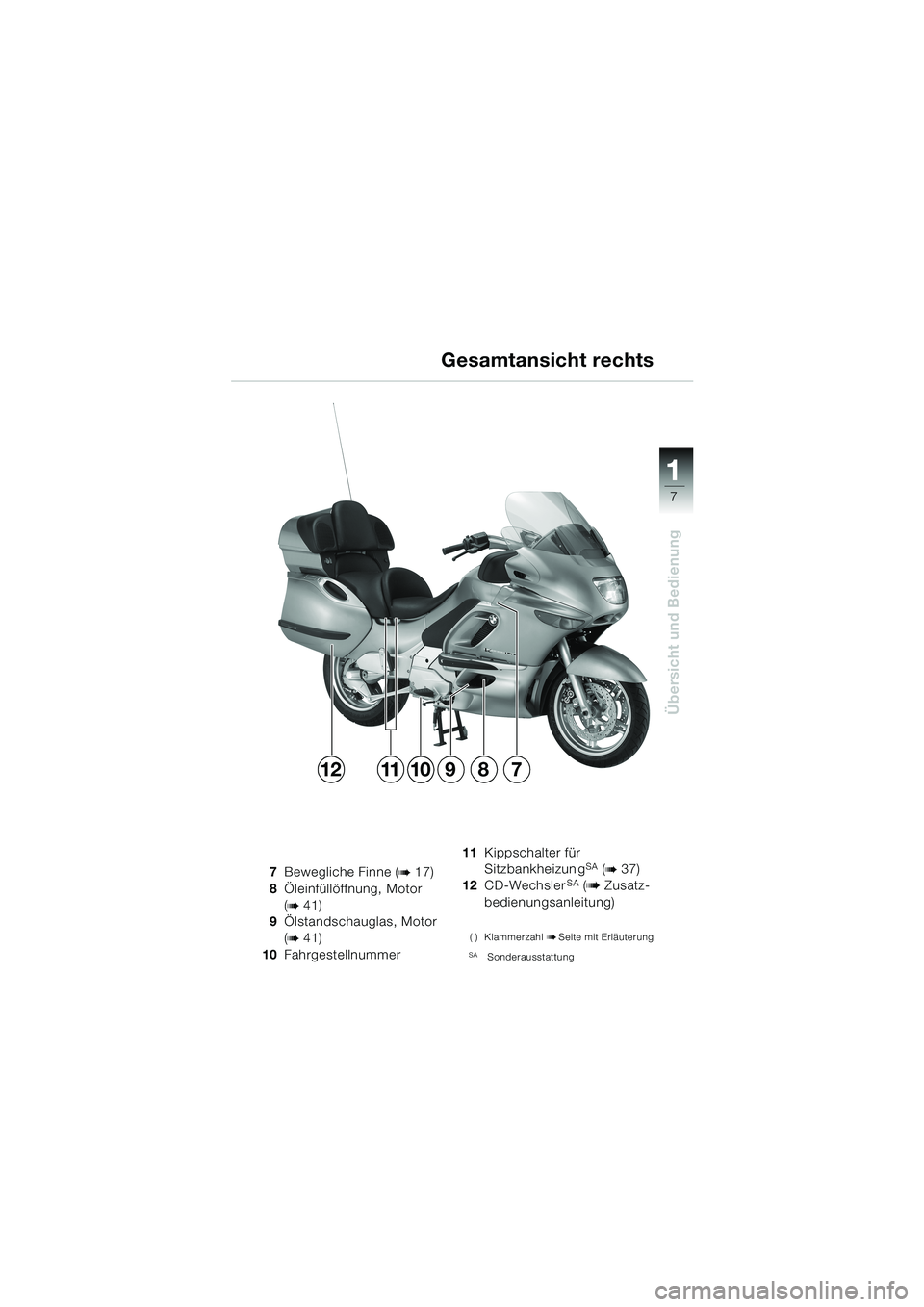

Gesamtansicht rechts
7Bewegliche Finne (b 17)
8Öleinfüllöffnung, Motor
(
b 41)
9Ölstandschauglas, Motor
(
b 41)
10Fahrgestellnummer11Kippschalter für
Sitzbankheizun g
SA (b 37)
12CD-WechslerSA (b Zusatz-
bedienungsanleitung)
( ) Klammerzahl bSeite mit Erläuterung
SA Sonderausstattung
789121110
10LTbkd4.book Seite 7 Donnerstag, 5. September 2002 7:17 07

8
Übersicht und Bedienung
1

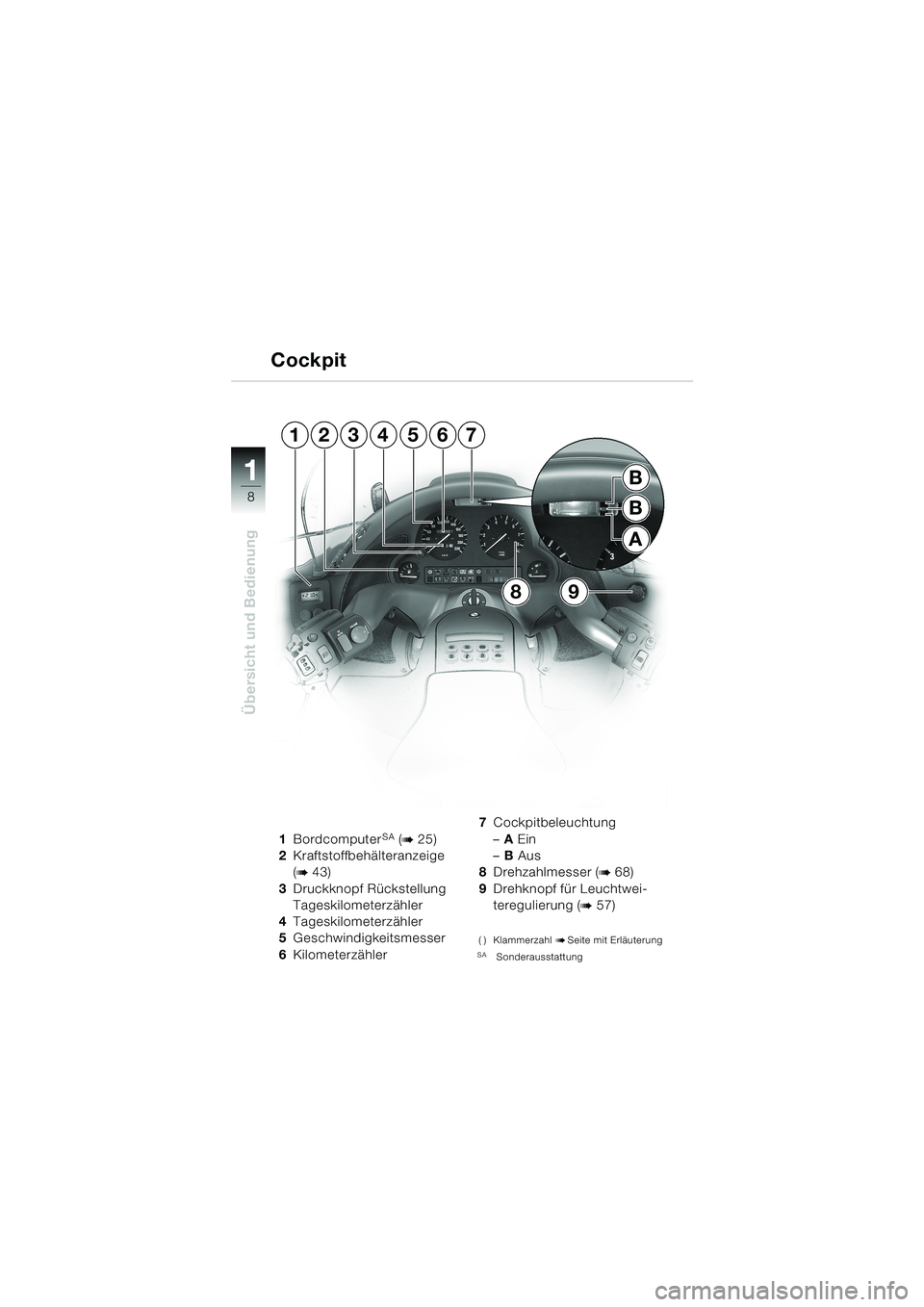

Cockpit
1BordcomputerSA (b 25)
2Kraftstoffbehälteranzeige
(
b 43)
3Druckknopf Rückstellung
Tageskilometerzähler
4Tageskilometerzähler
5Geschwindigkeitsmesser
6Kilometerzähler7Cockpitbeleuchtung
–A Ein
–B Aus
8Drehzahlmesser (b 68)
9Drehknopf für Leuchtwei-
teregulierung (
b 57)
( ) Klammerzahl bSeite mit ErläuterungSA Sonderausstattung
9
B
B
A
8
1234567
10LTbkd4.book Seite 8 Donnerstag, 5. September 2002 7:17 07

9
Übersicht und Bedienung
1
13
14
1011
C
A
B
12

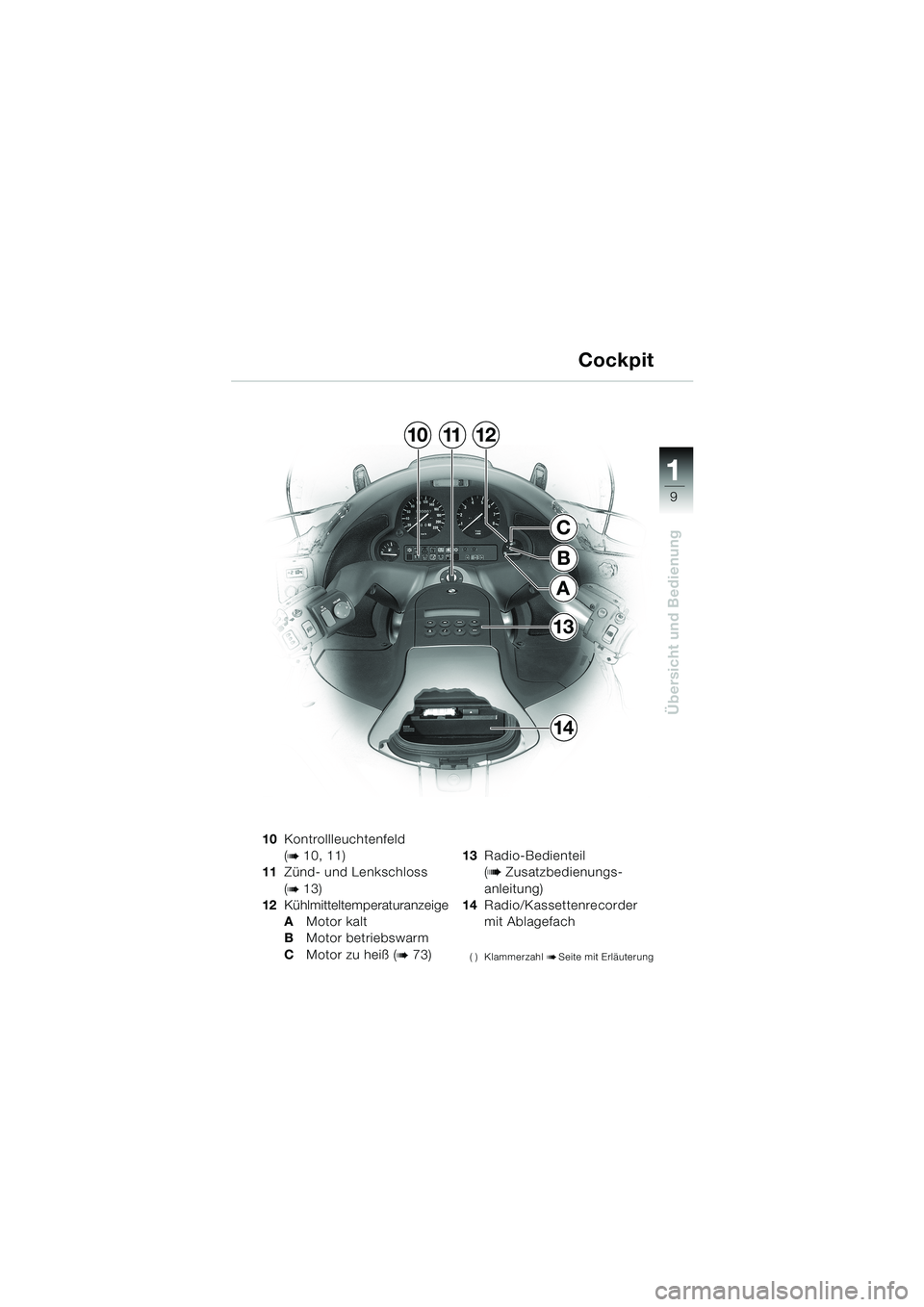

10Kontrollleuchtenfeld
(
b 10, 11)
11Zünd- und Lenkschloss
(
b 13)
12Kühlmitteltemperaturanzeige
AMotor kalt
BMotor betriebswarm
CMotor zu heiß (
b 73)13Radio-Bedienteil
(
b Zusatzbedienungs-
anleitung)
14Radio/Kassettenrecorder
mit Ablagefach
( ) Klammerzahl bSeite mit Erläuterung
Cockpit
10LTbkd4.book Seite 9 Donnerstag, 5. September 2002 7:17 07

10
Übersicht und Bedienung
1

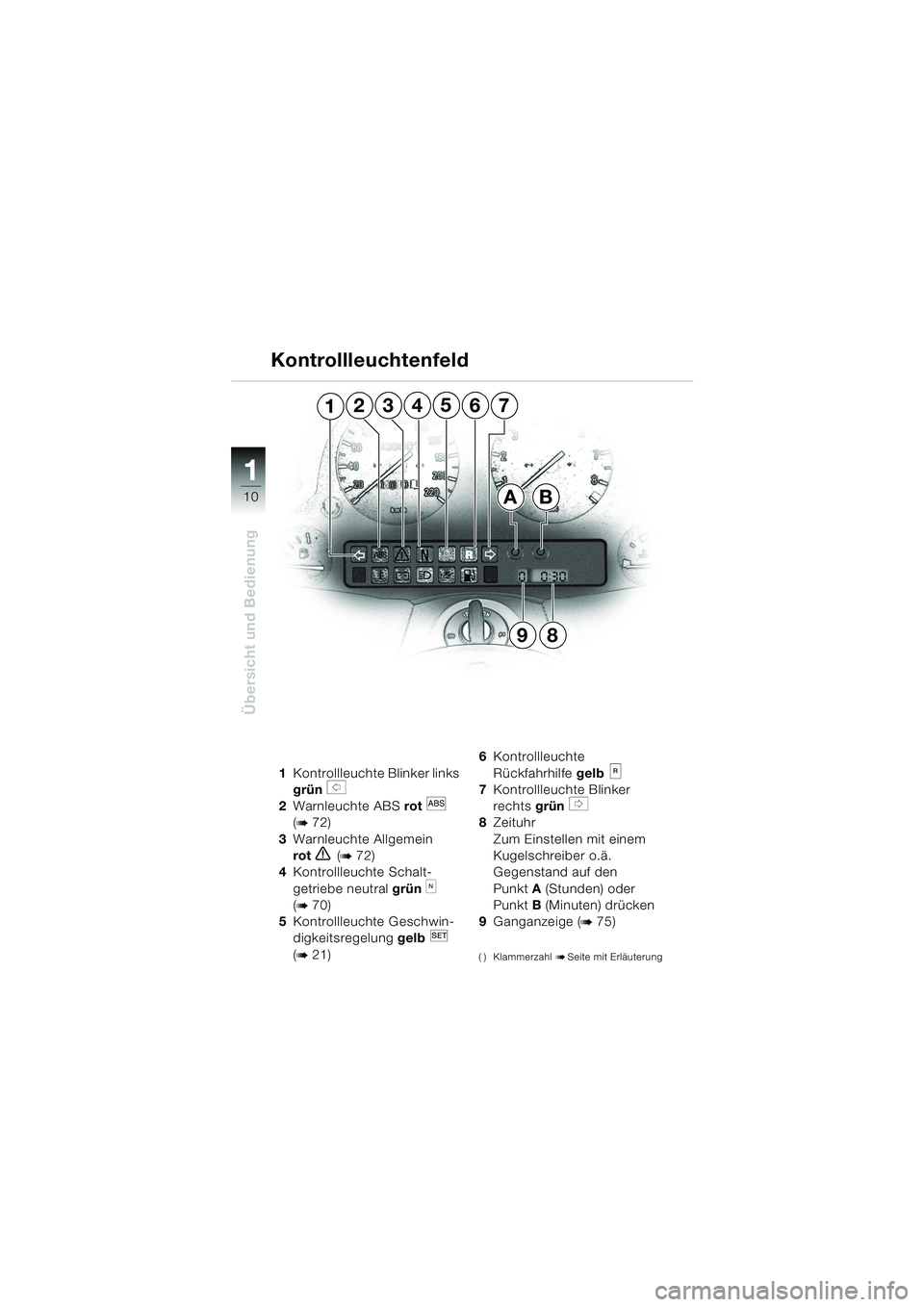

1Kontrollleuchte Blinker links
grün
s
2Warnleuchte ABS rot
l
(b 72)
3Warnleuchte Allgemein
rot
e (b 72)
4Kontrollleuchte Schalt-
getriebe neutral grün
k
(
b 70)
5Kontrollleuchte Geschwin-
digkeitsregelung gelb
(
b 21)6Kontrollleuchte
Rückfahrhilfe gelb
7Kontrollleuchte Blinker
rechts grün
t
8Zeituhr
Zum Einstellen mit einem
Kugelschreiber o.ä.
Gegenstand auf den
PunktA(Stunden) oder
PunktB (Minuten) drücken
9Ganganzeige (
b 75)
( ) Klammerzahl bSeite mit Erläuterung
Kontrollleuchtenfeld
45762
BA
98
13
10LTbkd4.book Seite 10 Donnerstag, 5. September 2002 7:17 07

11
Übersicht und Bedienung
1

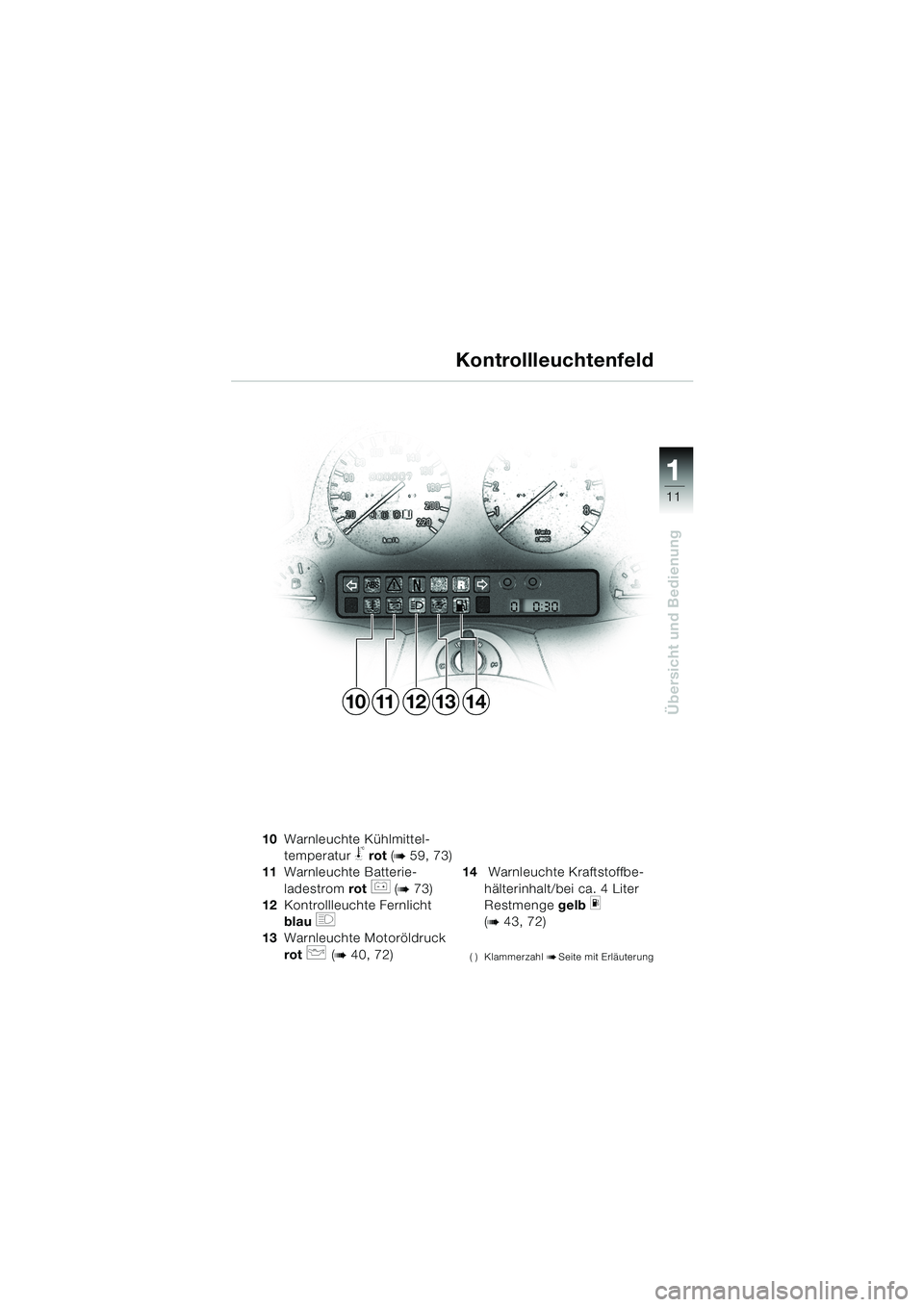

Kontrollleuchtenfeld
10Warnleuchte Kühlmittel-
temperatur
j rot (b 59, 73)
11Warnleuchte Batterie-
ladestrom rot
r (b 73)
12Kontrollleuchte Fernlicht
blau
q
13 Warnleuchte Motoröldruck
rot
p (b 40, 72)14 Warnleuchte Kraftstoffbe-
hälterinhalt/bei ca. 4 Liter
Restmenge gelb
m
(b 43, 72)
( ) Klammerzahl bSeite mit Erläuterung
1011121314
10LTbkd4.book Seite 11 Donnerstag, 5. September 2002 7:17 07

12
Übersicht und Bedienung
1

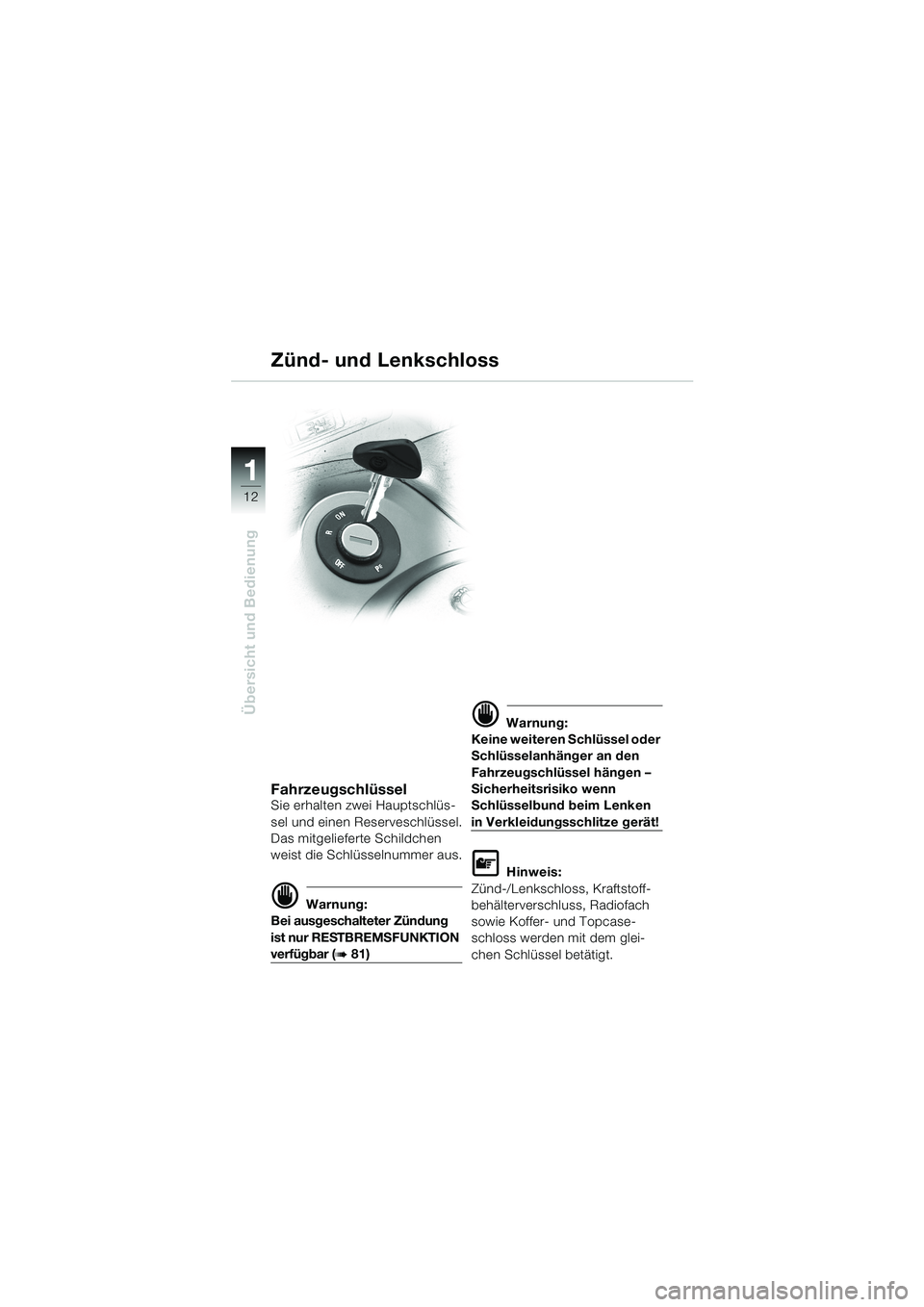

FahrzeugschlüsselSie erhalten zwei Hauptschlüs-
sel und einen Reserveschlüssel.
Das mitgelieferte Schildchen
weist die Schlüsselnummer aus.
d Warnung:
Bei ausgeschalteter Zündung
ist nur RESTBREMSFUNKTION
verfügbar (b 81)
d Warnung:
Keine weiteren Schlüssel oder
Schlüsselanhänger an den
Fahrzeugschlüssel hängen –
Sicherheitsrisiko wenn
Schlüsselbund beim Lenken
in Verkleidungsschlitze gerät!
L Hinweis:
Zünd-/Lenkschloss, Kraftstoff-
behälterverschluss, Radiofach
sowie Koffer- und Topcase-
schloss werden mit dem glei-
chen Schlüssel betätigt.
Zünd- und Lenkschloss
10LTbkd4.book Seite 12 Donnerstag, 5. September 2002 7:17 07

13
Übersicht und Bedienung
1

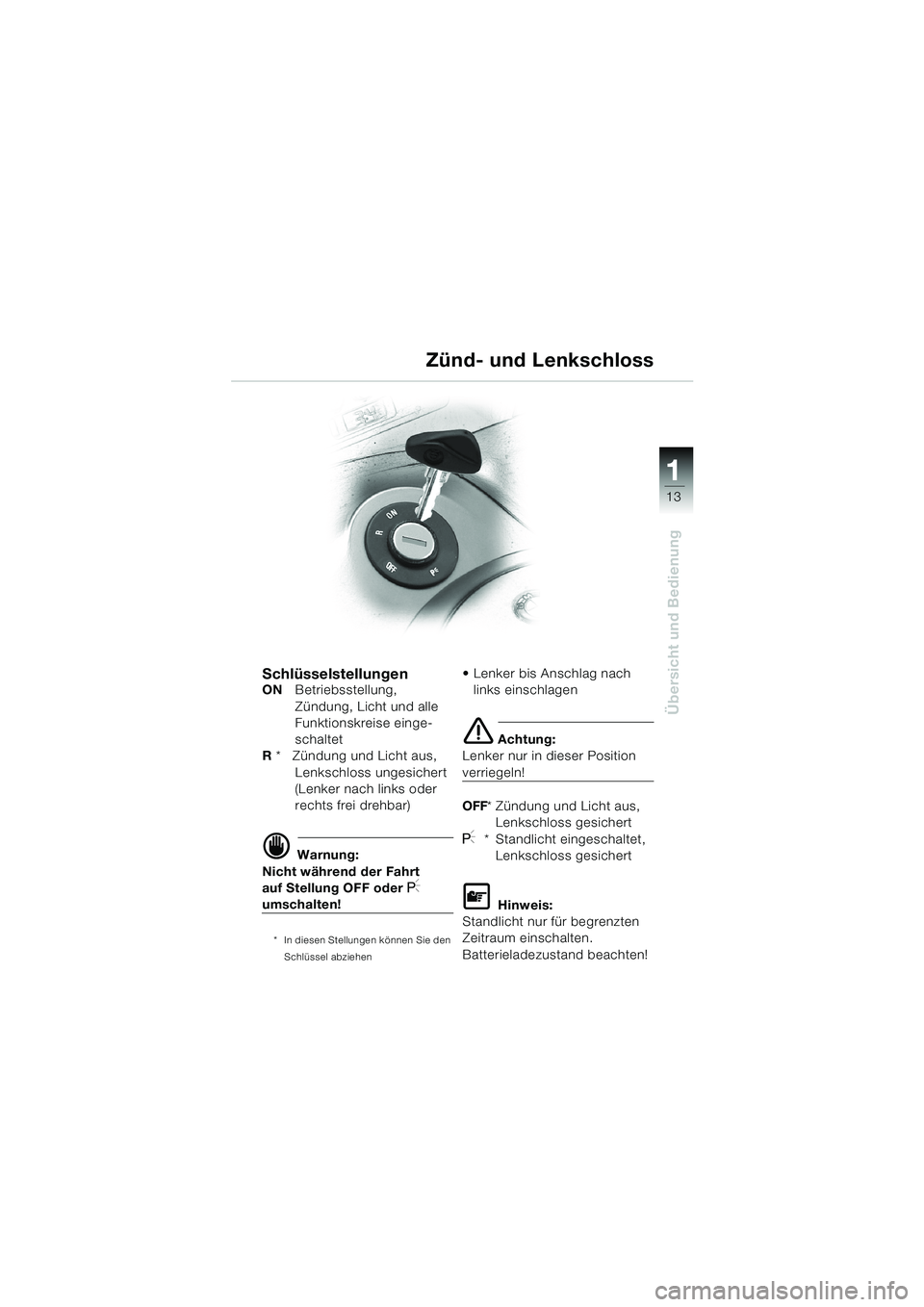

SchlüsselstellungenONBetriebsstellung,
Zündung, Licht und alle
Funktionskreise einge-
schaltet
R * Zündung und Licht aus,
Lenkschloss ungesichert
(Lenker nach links oder
rechts frei drehbar)
d Warnung:
Nicht während der Fahrt
auf Stellung OFF oder
I
umschalten!
* In diesen Stellungen können Sie den
Schlüssel abziehen
 Lenker bis Anschlag nach
links einschlagen
e Achtung:
Lenker nur in dieser Position
verriegeln!
OFF* Zündung und Licht aus,
Lenkschloss gesichert
I* Standlicht eingeschaltet,
Lenkschloss gesichert
L Hinweis:
Standlicht nur für begrenzten
Zeitraum einschalten.
Batterieladezustand beachten!
Zünd- und Lenkschloss
10LTbkd4.book Seite 13 Donnerstag, 5. September 2002 7:17 07

14
Übersicht und Bedienung
1

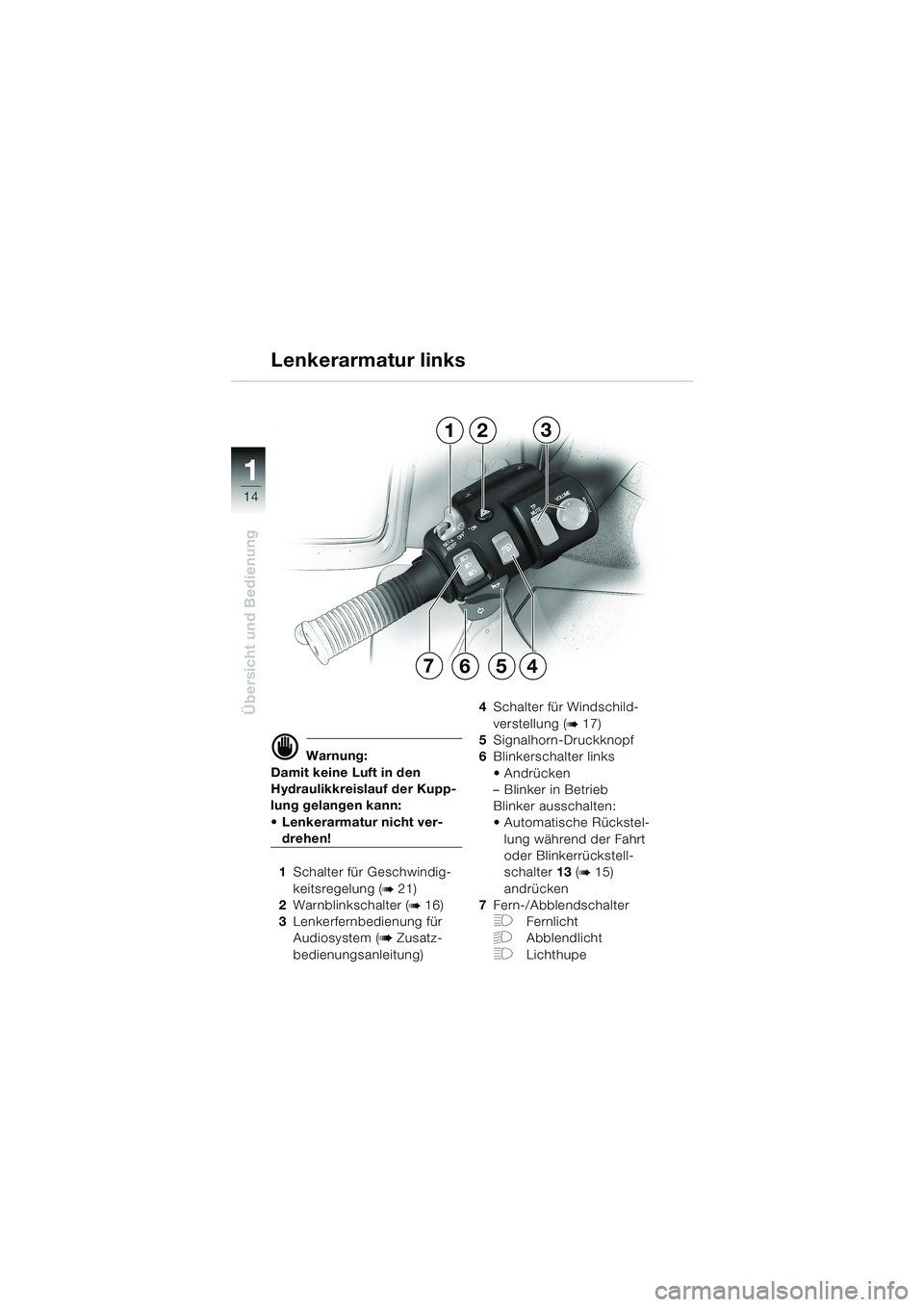

Lenkerarmatur links
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der Kupp-
lung gelangen kann:
 Lenkerarmatur nicht ver-
drehen!
1Schalter für Geschwindig-
keitsregelung (
b 21)
2Warnblinkschalter (
b 16)
3Lenkerfernbedienung für
Audiosystem (
b Zusatz-
bedienungsanleitung)4Schalter für Windschild-
verstellung (
b 17)
5Signalhorn-Druckknopf
6Blinkerschalter links
Andrücken
– Blinker in Betrieb
Blinker ausschalten:
 Automatische Rückstel-
lung während der Fahrt
oder Blinkerrückstell-
schalter 13 (
b 15)
andrücken
7Fern-/Abblendschalter
FFernlicht
GAbblendlicht
FLichthupe
123
5467
