2002 BMW MOTORRAD K 1200 LT Betriebsanleitung (in German)

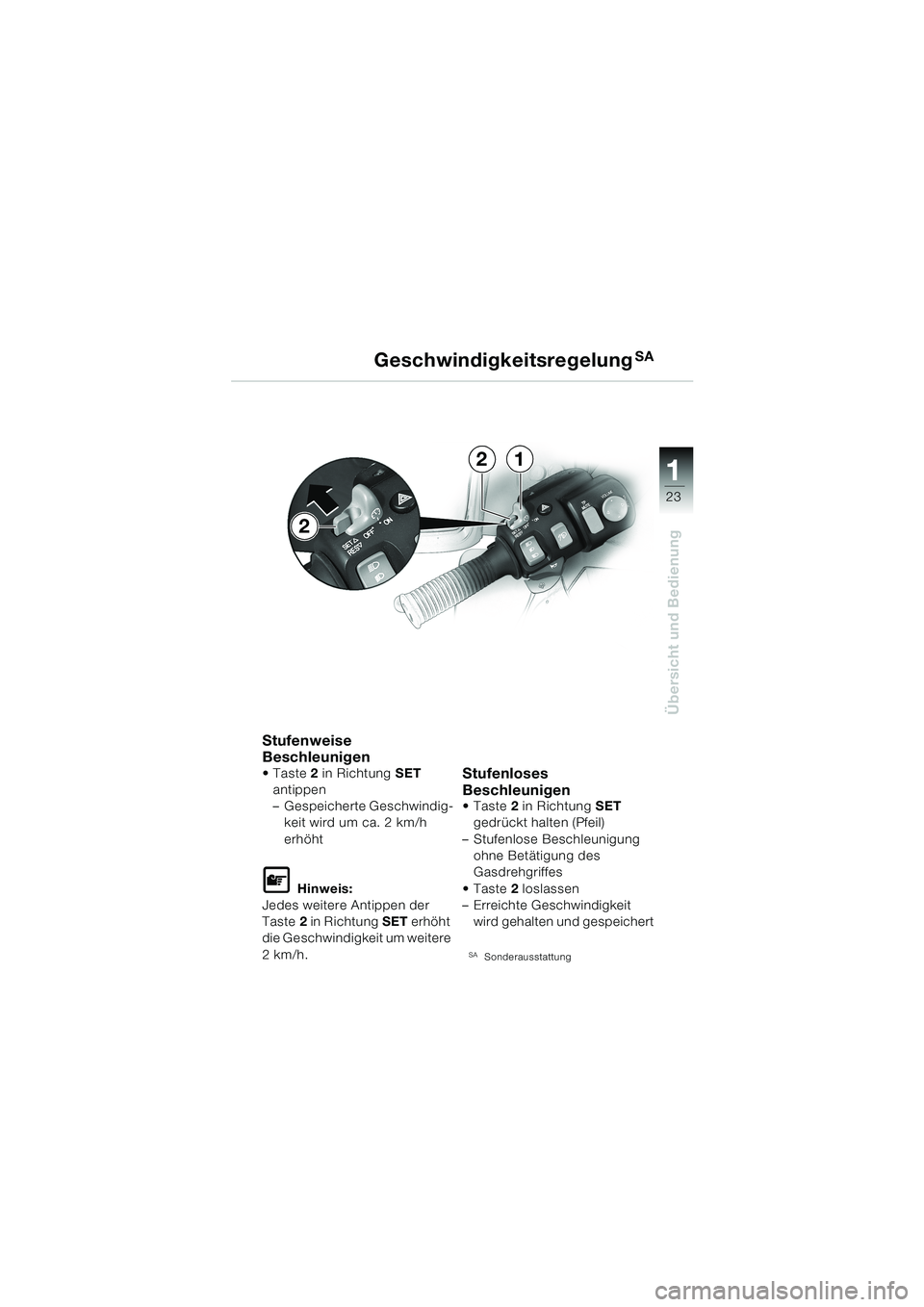

23
Übersicht und Bedienung
1
GeschwindigkeitsregelungSA
Stufenweise
Beschleunigen
Taste2 in Richtung SET
antippen
– Gespeicherte Geschwindig-
keit wird um ca. 2 km/h
erhöht
L Hinweis:
Jedes weitere Antippen der
Taste2 in Richtung SET erhöht
die Geschwindigkeit um weitere
2km/h.
Stufenloses
Beschleunigen
Taste2 in Richtung SET
gedrückt halten (Pfeil)
– Stufenlose Beschleunigung
ohne Betätigung des
Gasdrehgriffes
Taste2 loslassen
– Erreichte Geschwindigkeit
wird gehalten und gespeichert
SASonderausstattung
12
2
10LTbkd4.book Seite 23 Donnerstag, 5. September 2002 7:17 07

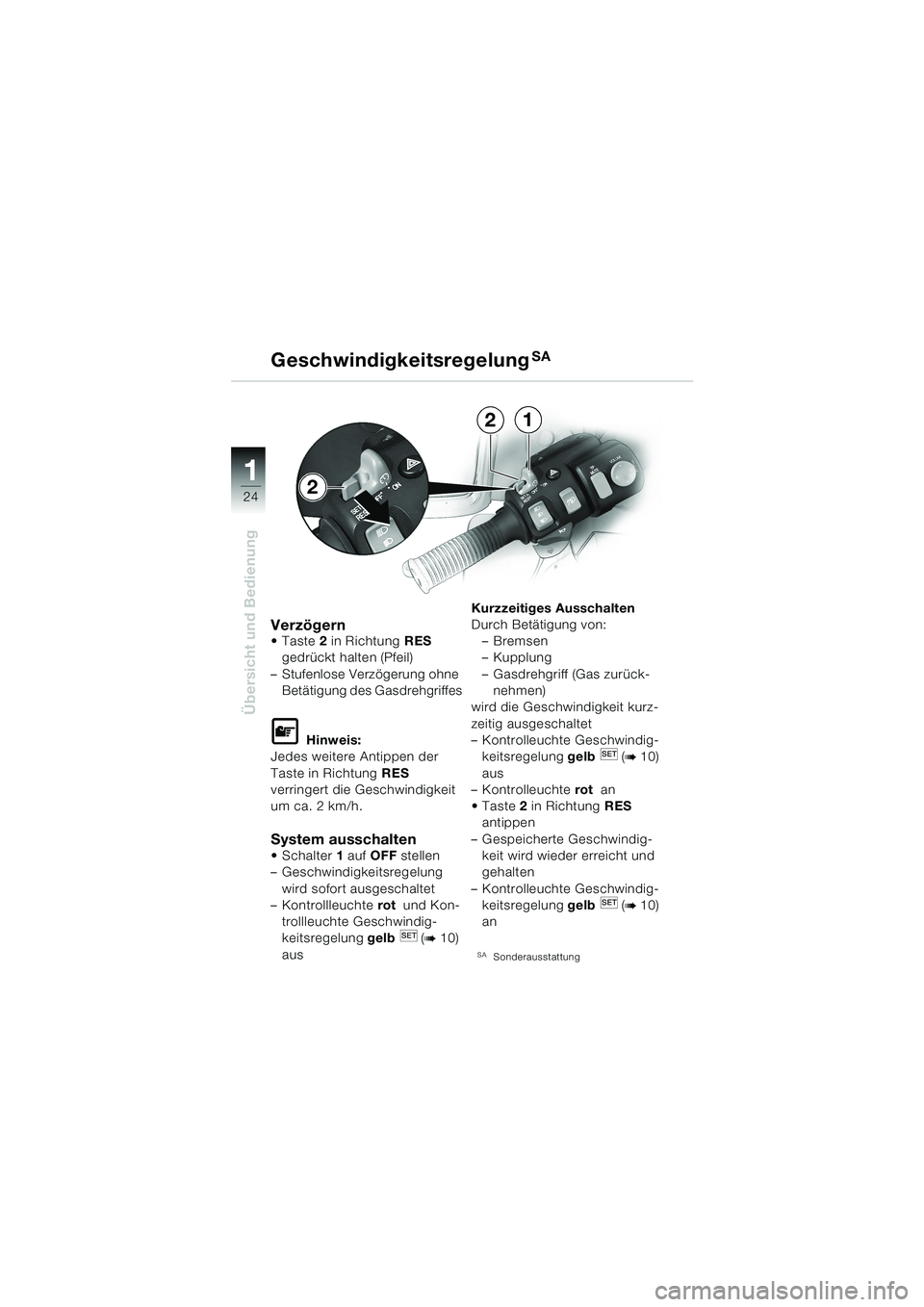

24
Übersicht und Bedienung
1
GeschwindigkeitsregelungSA
VerzögernTaste2 in Richtung RES
gedrückt halten (Pfeil)
– Stufenlose Verzögerung ohne
Betätigung des Gasdrehgriffes
L Hinweis:
Jedes weitere Antippen der
Taste in Richtung RES
verringert die Geschwindigkeit
um ca. 2 km/h.
System ausschalten
Schalter1 auf OFF stellen
– Geschwindigkeitsregelung
wird sofort ausgeschaltet
– Kontrollleuchte rot und Kon-
trollleuchte Geschwindig-
keitsregelung gelb (
b 10)
aus 6Kurzzeitiges Ausschalten
Durch Betätigung von:
–Bremsen
– Kupplung
– Gasdrehgriff (Gas zurück-
nehmen)
wird die Geschwindigkeit kurz-
zeitig ausgeschaltet
– Kontrolleuchte Geschwindig-
keitsregelung gelb (
b 10)
aus
– Kontrolleuchte rot an
Taste2 in Richtung RES
antippen
– Gespeicherte Geschwindig-
keit wird wieder erreicht und
gehalten
– Kontrolleuchte Geschwindig-
keitsregelung gelb (
b 10)
an
SASonderausstattung
12
2
10LTbkd4.book Seite 24 Donnerstag, 5. September 2002 7:17 07

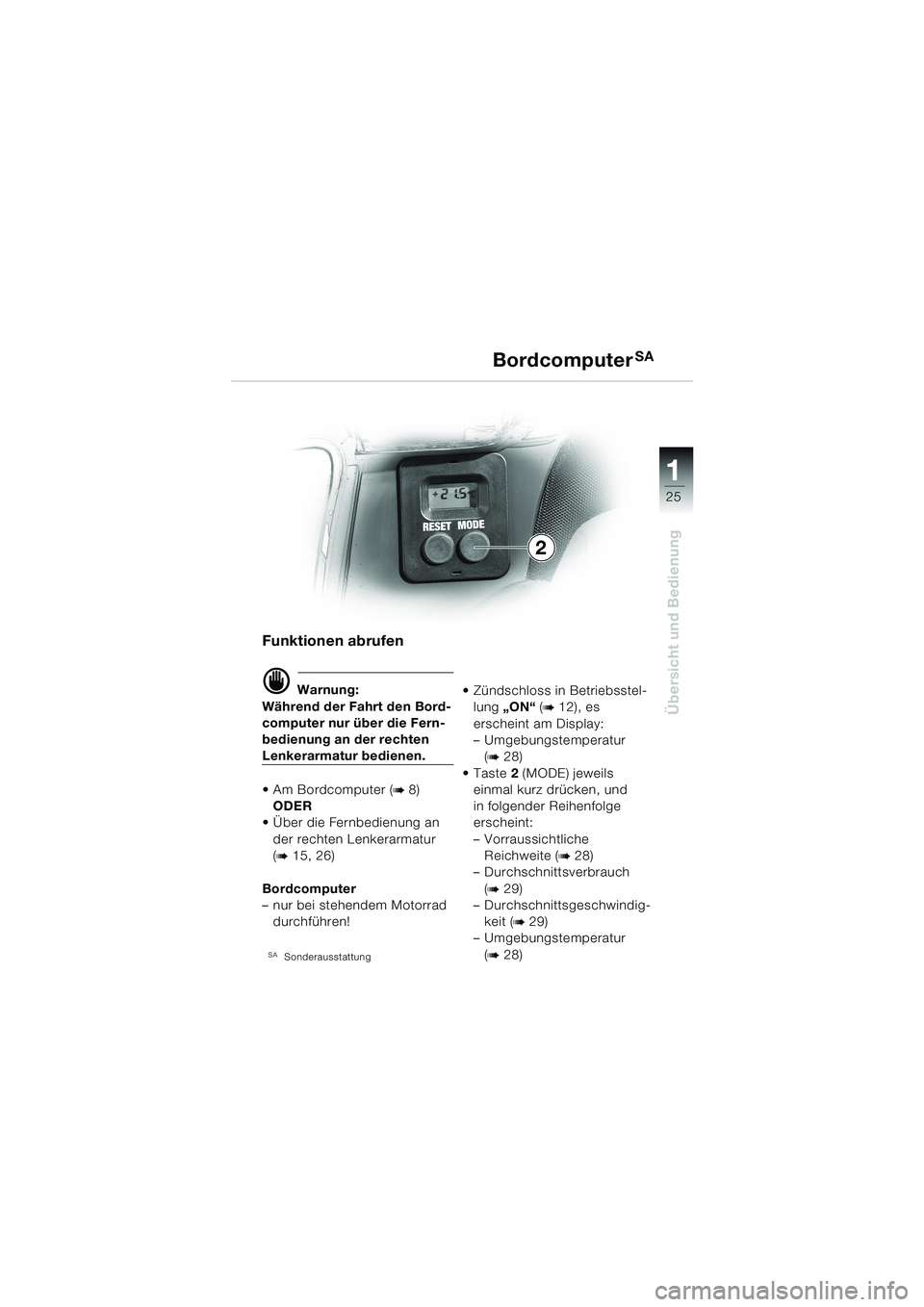

25
Übersicht und Bedienung
1
BordcomputerSA
Funktionen abrufen
d Warnung:
Während der Fahrt den Bord-
computer nur über die Fern-
bedienung an der rechten
Lenkerarmatur bedienen.
 Am Bordcomputer (
b 8)
ODER
 Über die Fernbedienung an
der rechten Lenkerarmatur
(
b 15, 26)
Bordcomputer
– nur bei stehendem Motorrad
durchführen!
SASonderausstattung
 Zündschloss in Betriebsstel-
lung „ON“ (
b 12), es
erscheint am Display:
– Umgebungstemperatur
(
b 28)
Taste2 (MODE) jeweils
einmal kurz drücken, und
in folgender Reihenfolge
erscheint:
– Vorraussichtliche
Reichweite (
b 28)
– Durchschnittsverbrauch
(
b 29)
– Durchschnittsgeschwindig-
keit (
b 29)
– Umgebungstemperatur
(
b 28)
2
10LTbkd4.book Seite 25 Donnerstag, 5. September 2002 7:17 07

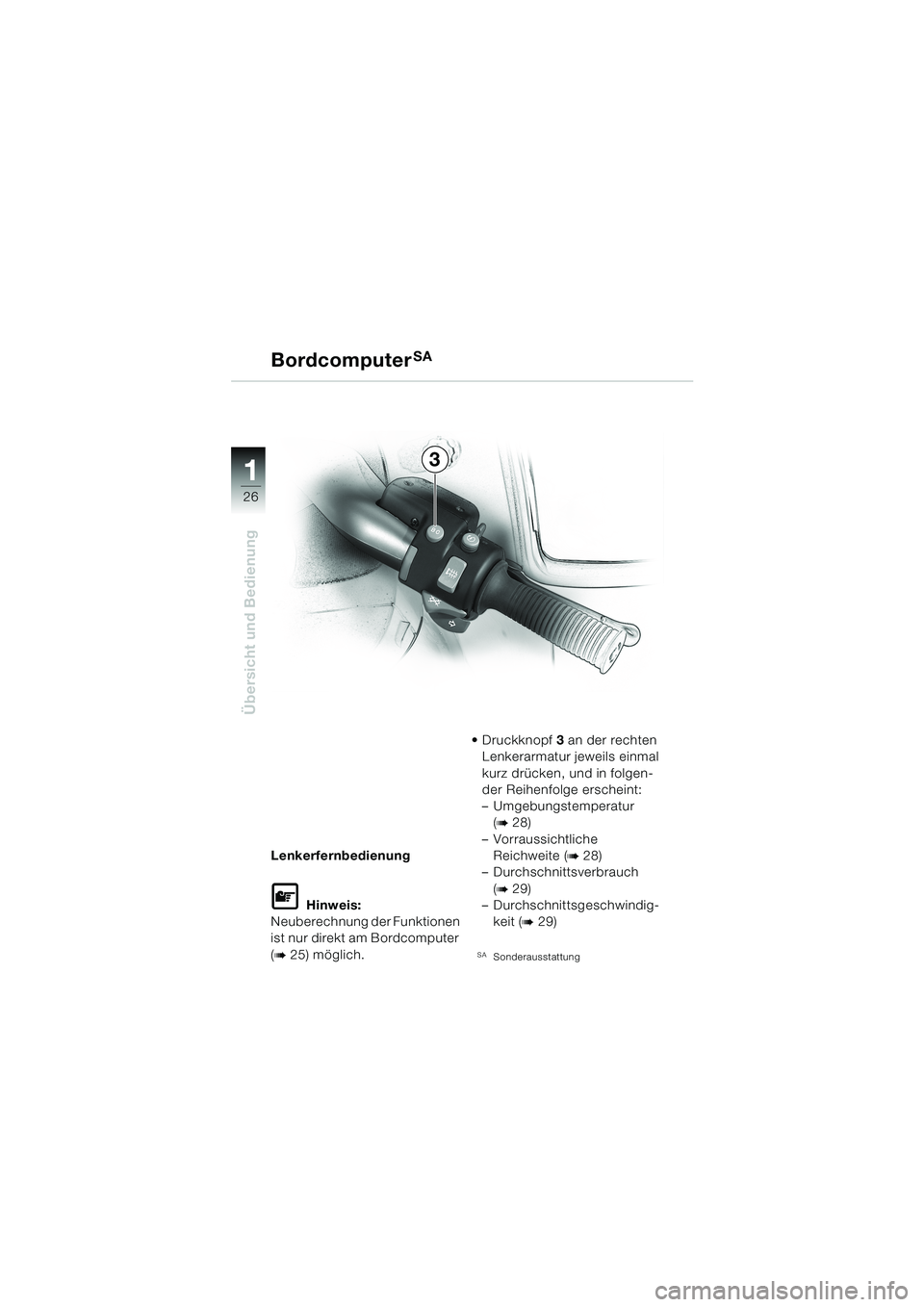

26
Übersicht und Bedienung
1
Lenkerfernbedienung
L Hinweis:
Neuberechnung der Funktionen
ist nur direkt am Bordcomputer
(
b 25) möglich.Druckknopf3 an der rechten
Lenkerarmatur jeweils einmal
kurz drücken, und in folgen-
der Reihenfolge erscheint:
– Umgebungstemperatur
(
b 28)
– Vorraussichtliche
Reichweite (
b 28)
– Durchschnittsverbrauch
(
b 29)
– Durchschnittsgeschwindig-
keit (
b 29)
SASonderausstattung
BordcomputerSA
3
10LTbkd4.book Seite 26 Donnerstag, 5. September 2002 7:17 07

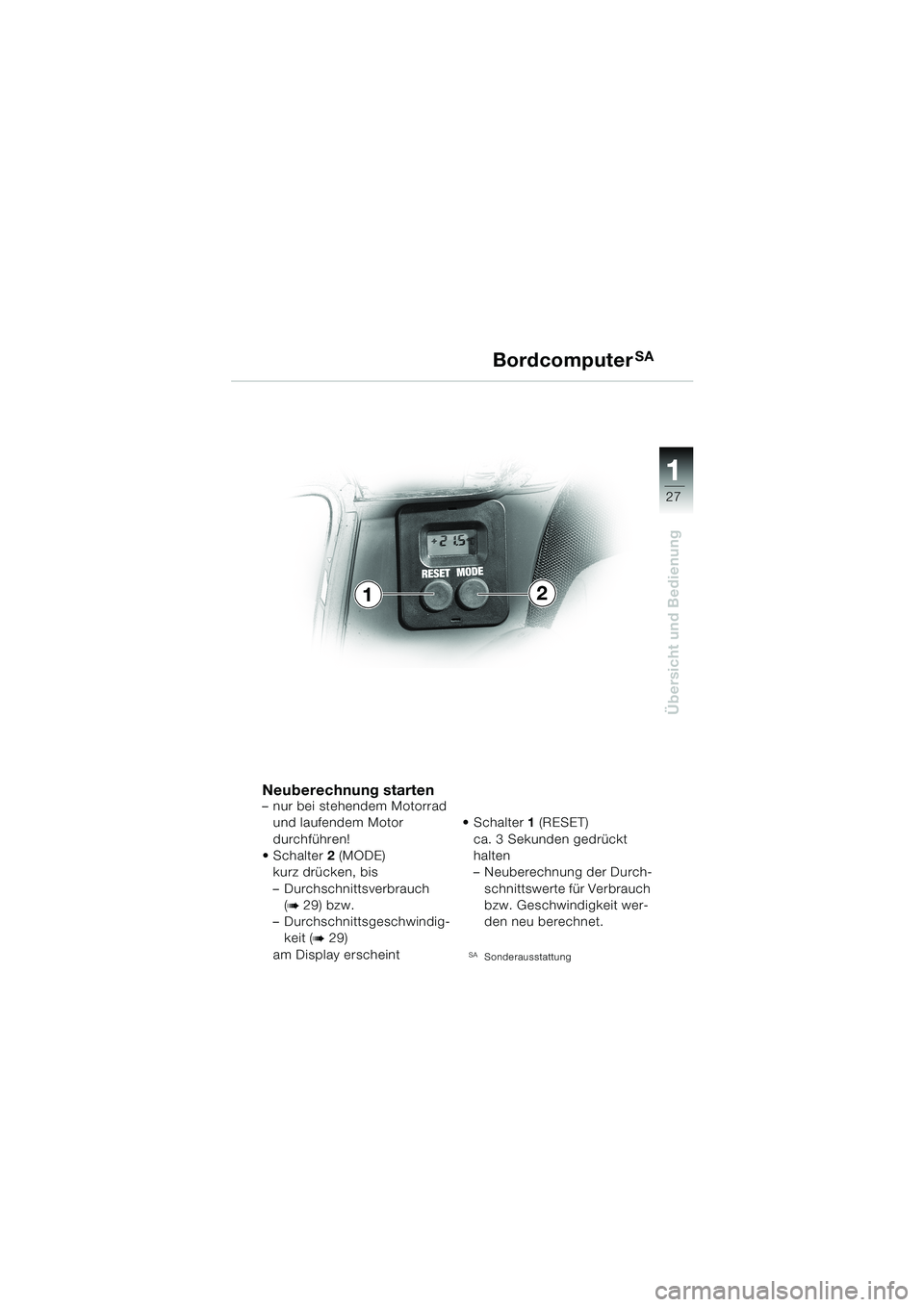

27
Übersicht und Bedienung
1
BordcomputerSA
Neuberechnung starten– nur bei stehendem Motorrad
und laufendem Motor
durchführen!
Schalter2 (MODE)
kurz drücken, bis
– Durchschnittsverbrauch
(
b 29) bzw.
– Durchschnittsgeschwindig-
keit (
b 29)
am Display erscheintSchalter1 (RESET)
ca. 3 Sekunden gedrückt
halten
– Neuberechnung der Durch-
schnittswerte für Verbrauch
bzw. Geschwindigkeit wer-
den neu berechnet.SASonderausstattung
12
10LTbkd4.book Seite 27 Donnerstag, 5. September 2002 7:17 07

28
Übersicht und Bedienung
1
BordcomputerSA
Umgebungstemperatur
L Hinweis:
Anzeige je nach Länder-
ausführung in °C oder °F.
SASonderausstattung
Vorraussichtliche
Reichweite
L Hinweis:
Anzeige je nach Länderaus-
führung in km oder Meile.
Die Reichweite wird auf Basis
der zurückliegenden Fahrweise
unter Berücksichtigung des vor-
handen Kraftstoffes ermittelt.
Wurde das Motorrad auf dem
Seitenständer abgestellt, kann
die Reichweite nicht genau an-
gezeigt werden. Die Anzeige
wird bei Fahrt korrigiert.
Wenn im Display drei Striche
erscheinen, ist die Reichweite
unter 15 km.
Höchste Zeit zum Tanken!
Auch Kraftstoffbehälteranzeige/
Warnleuchte Kraftstoffbehälte-
rinhalt (
b 8, 11) beachten.
Das Auftanken registriert der
Bordcomputer wieder ab der
Nachfüllmenge von ca. 3 Liter.
10LTbkd4.book Seite 28 Donnerstag, 5. September 2002 7:17 07

29
Übersicht und Bedienung
1
BordcomputerSA
Durchschnittsverbrauch
L Hinweis:
Anzeige je nach Länderaus-
führung in Liter/km, Liter/Meile
oder Meile/Gallone.
Die Berechnung erfolgt bei
laufendem Motor. Ein Stillstand
mit abgestelltem Motor bleibt
unberücksichtigt.
Die Berechnungszeit vom
Durchschnittsverbrauch be-
zieht sich immer auf das letzte
„RESET“ am Bordcomputer.
SASonderausstattung
Durchschnitts-
geschwindigkeit
L Hinweis:
Anzeige je nach Länderaus-
führung in km/h oder mph.
Bei der Berechnung bleibt ein
Stillstand mit abgestelltem
Motor unberücksichtigt.
Die Berechnungszeit der
Durchschnittsgeschwindigkeit
bezieht sich immer auf das
letzte „RESET“ am
Bordcomputer.
10LTbkd4.book Seite 29 Donnerstag, 5. September 2002 7:17 07

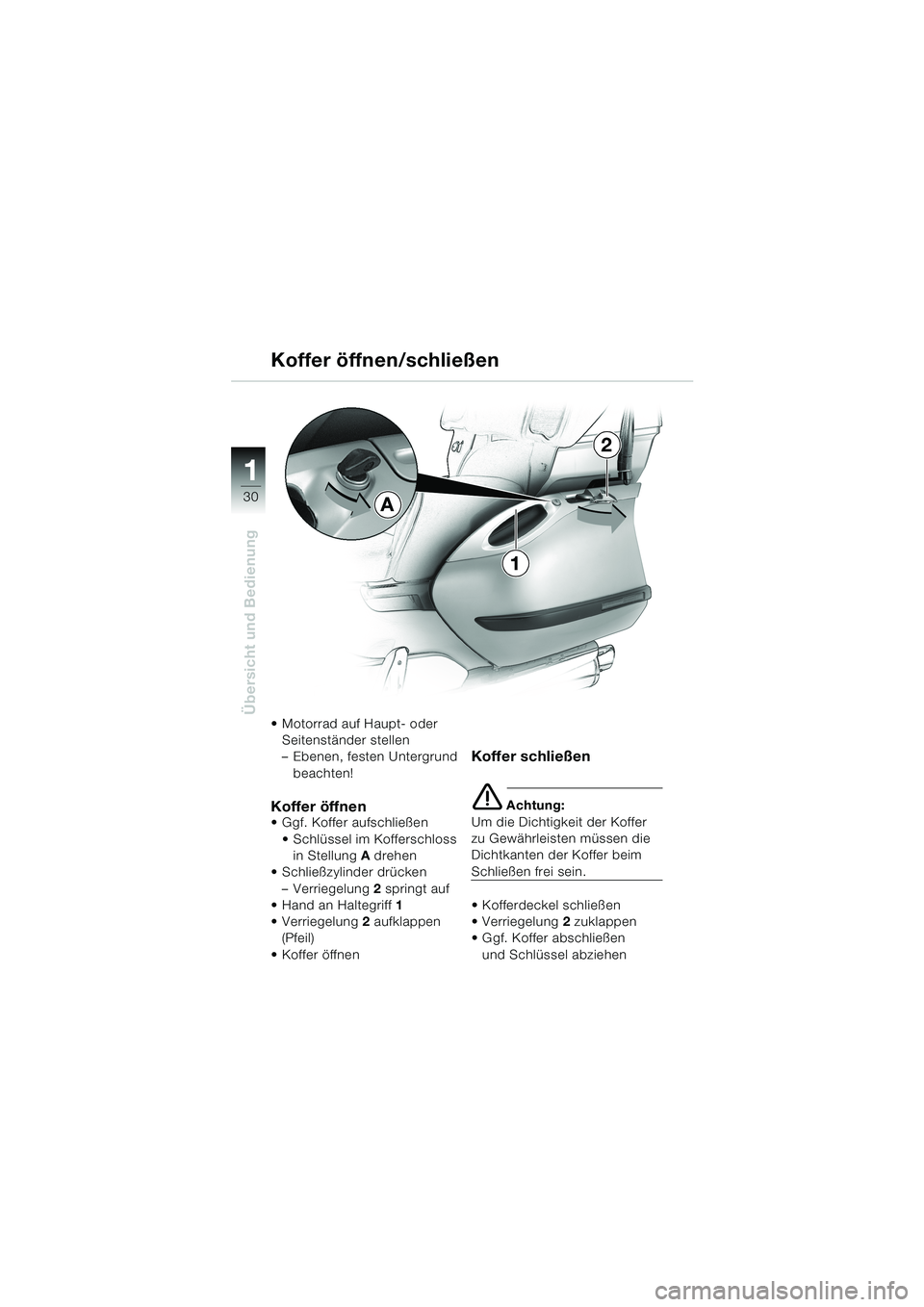

30
Übersicht und Bedienung
1
Koffer öffnen/schließen
 Motorrad auf Haupt- oder
Seitenständer stellen
– Ebenen, festen Untergrund
beachten!
Koffer öffnen Ggf. Koffer aufschließen
 Schlüssel im Kofferschloss
in StellungA drehen
 Schließzylinder drücken
– Verriegelung2 springt auf
 Hand an Haltegriff1
 Verriegelung2 aufklappen
(Pfeil)
 Koffer öffnen
Koffer schließen
e Achtung:
Um die Dichtigkeit der Koffer
zu Gewährleisten müssen die
Dichtkanten der Koffer beim
Schließen frei sein.
 Kofferdeckel schließen
 Verriegelung2 zuklappen
 Ggf. Koffer abschließen
und Schlüssel abziehen
A
1
2
10LTbkd4.book Seite 30 Donnerstag, 5. September 2002 7:17 07
