2002.5 Peugeot 307 Instrukcja Obsługi (in Polish)

09-09-2002
Zerowanie
Państwa Punkt Serwisowy PEUGEOT
dokonuje tej czynności po każdym
wykonanym przeglądzie.
Jeżeli sami państwo dokonują prze-
glądu samochodu, należy przepro-
wadzić następującą procedurę zero-
wania : wyłączyć zapłon,
nacisnąć przycisk zerowania
dziennego licznika kilometrów i
przytrzymać go wciśniętego,
włączyć zapłon.
Licznik kilometrów zaczyna sięcofać.
Kiedy wyświetlacz wskazuje 0, zwol-
nić przycisk; klucz obsługowy znika.
Ważne : po tej operacji, jeżeli
zamierzają państwo odłączyć aku-
mulator, należy zablokować samo-
chód i odczekać conajmniej 5 minut,
w innym przypadku, zerowanie nie
zostanie wzięte pod uwagę. OBSŁUGA TECHNICZNA CZĘŚCI ZUŻYWAJĄCYCH SIĘ i kontrola
elementów eksploatacyjnych
Niektóre ważne podzespoły Waszego pojazdu posiadają określoną częstotli- wość
kontroli :
- płyn hamulcowy należy wymieniać co 60 000 kmlub maksymalnie co 2 lata
- filtr przeciwpyłkowywy musi być sprawdzany w czasie każdej wizyt yw sieci
PEUGEOT (przeglądy i wizyty między przeglądami ) lub częściej , w
zależności od środowiska (pył, zanieczyszczenie powietrza, itd.).
- wymiana paska rozrz ądu: skonsultowa ć się z siecią PEUGEOT.
- dla silnika 2 litry Diesel Turbo H Di(110 koni mechanicznych) , czyszczenie
filtra cząsteczek i uzupełnieniazbiornika dodatkumusi być wykonane co
80 000 km w sieci PEUGEOT.
- poduszki powietrzne i elementy pirotechniczne pasów bezpieczeństwa
należy wymieniać co 10 lat .
- Kontrola ciśnienia w oponachmusi być wykonywana na zimno co najmnie j
raz na miesiąc .
PRZEGLĄDY PEUGEOT 21

PRZEBIEG 30 00060 000 9 0 000120 000 1 50 000180 000
POZIOMY
PRZEGLĄDÓW
Każdy pojazd posiada sw—j cykl obsługowy , określony przez producenta w zależnościod szczeg—lnych parametr—w
technicznych. Cykl ten składa się z kombinacji dw—ch poziom—w przeglądówA i C, wizyt między przeglądami oraz kilku czynności dodat-
kowych, specyficznych dla Waszego pojazdu; odpowiadająone kluczowym etapom życiaWaszego 307.
Podczas przeglądu gwarancyjnego, przedstawiciel marki wskaże Państwupoziom oraz czynności, jakie zostaną
w yk o nane podczas następnego przeglądu i będzie to robił podczas każdego następnego przeglądu .
PRZEGLĄDY PEUGEOT
22
CYKLOBSŁUGOWY WASZEGO 307Z SILNIKIEM BENZYNOWYM
Przegląd co 2 lata lub co 30 000 km
Przegląd Gwarancyjny po
10 000 km lub po upływie
6 miesięcy *.
Przegląd Gwarancyjny jest
niezbędny do zachowania
gwarancji .
Do wymiany używanyjest olej na bazie syntetycznej .
Możliwe jest stosowanie oleju syntetycznego lub oleju Economie d'Energie .
Warunki szczeg—lne użytkowania(patrz odpowiedni rozdzia ł)
* Spełniony jeden z warunków. Wizyta
uzupełniająca , miedzy przeglą-
dami , zintegrowana ze zryczałtowany-
mi przeglądami .
09-09-2002

100 000 120 000 1 40 000160 000 180 000
PRZEBIEG 2
0 00040 000 60 000 8 0 000
PRZEGLĄDY PEUGEOT 23
CYKL OBSŁUGOWY WASZEGO PEUGEOT 307 Z SILNIKIEM DIESLA
Przegląd co 2 lata lub co 20 000 km
Przegląd gwarancyjny
po 10 000 km lub po
upływie 6 miesięcy* .
Jest on niezbędny do
korzystania z gwarancji
+ obsługa filtra cząsteczek
w przypadku silnika
2,0 l HDI 110 koni mechanicznych + o
bsługa filtra cząsteczek
w przypadku silnika
2,0 l HDI 110 koni mechanicznych
Przy wymianie oleju używanyjest :
- olej na bazie syntetycznej, olej Economie d'Energie lub olej syntetyczny ,
- olej 5W40 dla silników Turbo Diesel HDI wyposażonych w filtr cząsteczek.
Warunki szczeg—lne użytkowania(patrz odpowiedni rozdzia ł)
* Spełniony jeden z warunków. Wizyta uzupełniająca, między przeglą-
dami zintegrowana ze zryczałtowany-
mi przeglądami.
09-09-2002

WARUNKI SZCZEGÓLNE U ŻYTKOWANIA
¥ Jazda "od drzwi do drzwi". ¥ Wyłącznie jazda miejska (typ taxi).
¥ Powtarzające się kr—tkie przejazdy, na zimnym silniku.
¥ Dłuższy pobyt w niżejwymienionych warunkach :
Ð kraje z temperaturami często przekraczającymi +30¡C,
Ð kraje z temperaturami często poniżejÐ15¡C,
Ð kraje o dużymzapyleniu powietrza,
Ð kraje oferujące jedynie oleje i paliwa niezgodne z zaleceniami producenta.
Zalecenia :
Ð wymiana filtra powietrza co 40 000 km dla silnik—w benzynowych i co 45 000 km dla silnik—w Diesla,
Ð wymiana paska rozrządu : skontaktowa ćsię z ASO PEUGEOT.
PRZEGLĄDY PEUGEOT
24
09-09-2002

PRZEGLĄDY PEUGEOT25
PRZEGLĄDY PEUGEOT POZIOMY A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI
PoziomOperacje
Opis operacjiPrzegląd gwarancyjnyACWizyta między przeglądami
WYMIANA OLEJU- Wymiana oleju silnika.- Oczyszczenie filtru paliwa (Diesel).- Filtr oleju.- Filtr paliwa* (Benzyna).WYMIANA- Wkład filtrujący paliwo (Diesel).- Wkład filtrujący filtr apowietrza .- Świece zapłonowe (Benzyna).- Olej silni kowy (kontrola + uzupełnienie).- Olej skrzyni biegów ręcznej (kontrola + uzupełnienie).- Akumulator (kontrola + uzupełnienie) jeśli korek odkręcany .POZIOM- Płyn spryskiwaczy (kontrola + uzupełnienie).- Płyn chłodzący silnik (kontrola + uzupełnienie).- Płyn hamulcowy (kontrola + uzupełnienie).- Płyn układu kierowniczego ze wspomaganiem (kontrola + uzupełnienie zależnie od wyposażenia) .- Działanie Świateł, oś wietlenia, sygnalizacji.- Stan szyb, szyb reflektorów, świateł i lusterek .- Sygnał dźwiękow y.- Dysze spryskiwaczy.- Stan pi—r wycieraczek.- Stan i naprężenia paska napędu osprzętu .- Skuteczność hamulca ręcznego .- Szczelność i stan obwodów hydraulicznych (przewody i obudowy) .KONTROLA- Stanu osłon gumowych .- Klock—w hamulcowych. - Stanu luzów piast, przegubów, łożysk, łączników elastycznych .- Szczelności amortyzatorów .- Zużycia okładzin tylnych .- Stanu opon z korektą ciśnienia (w tym koła zapasowego) .- Czystości spalin zgodnie z obowiązującymi przepisami (Benzyna) .- Przejrzystości spalin (Diesel) .- Filtra przeciwpyłkowego (zależnie od wyposażenia) . - Kontrola wzrokowa całego pojazdu przez specjalistę marki .
USŁUGI*- Pojazd zastępczy .
PRîBA DROGOWA
: Wszystkie warunki jazdy: Jeżeli warunki szczególne * Zale żnie od kraju przeznacze09-09-2002

09-09-2002
(1) Minimalny poziom jakości : Silniki benzynowe : ACEA A3 i API SH/SJ; Silnik diesla : ACEA B3 i API CF/CD. - ACEA= Europejskie Stowarzyszenie Konstruktorów Samochodowych - API= American Petroleum InstituteUżycie oleju, nie spełniającego wymogów normy ACEA A3-B3, wymaga odwołania się do planu obsługi w " warunkach szczególnych", obejmującego skrócone przebiegi między przeglądami.
* Olej Economie d'Energie może być używany wyłącznie w silnikach do niego przystosowanych.W silnikach Diesel Turbo HDI z filtrem cząsteczek używać wyłącznie oleju 5W40.
26

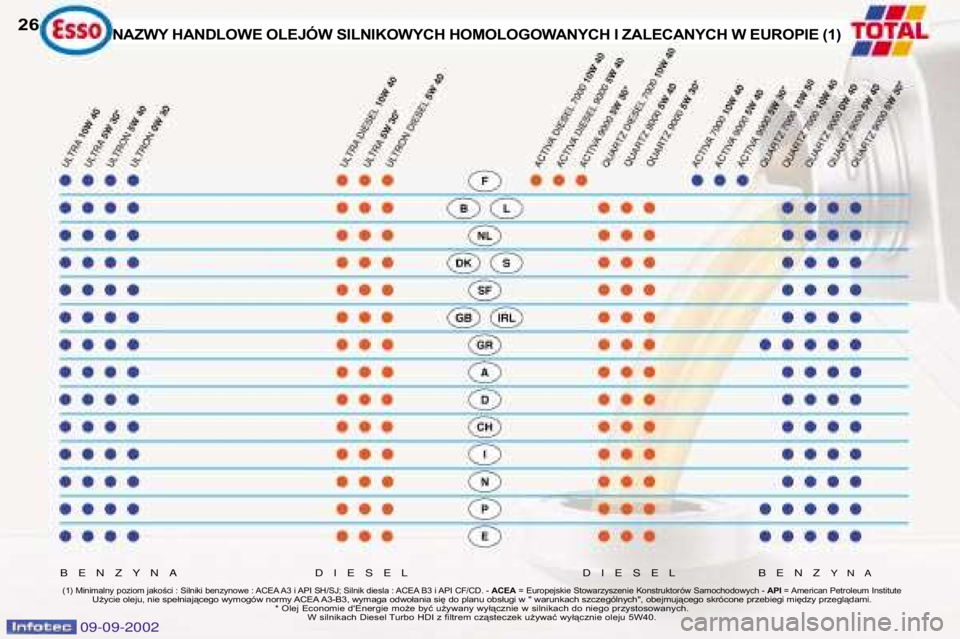

NAZWY HANDLOWE OLEJÓW SILNIKOWYCH HOMOLOGOWANYCH I ZALECANYCH W EUROPIE (1)
BENZYNA DIESEL DIESEL BENZ
YNA

09-09-2002
ZALECANE
HOMOLOGOWANE
MATERIAŁY SMARNE
Oleje, znajdujące się w tabeli obok,
odpowiadają większości warunkówużytkowania.
Schemat określa zakres optymalnej
lepkości w zależności od temperatu-
ry użytkowania.
Jest również możliwe wykorzystanie
olejów syntetycznych "wyższejjakości".
Z braku oleju półsyntetycznego lub
syntetycznego, mogą być używane
oleje jakości API SH/SJ (w przypad-
ku silników benzynowych) lub jakości
CD/CF (w przypadku silników
Diesla), w oparciu o plan obsługi w
"Warunkach szczególnych", który
przewiduje skrócone przebiegi
między przeglądami.
Nie wahajcie się zasięgnąć porady w
Punkcie Serwisowym PEUGEOT w
celu zachowania przyjemności
użytkowania i optymalizacji kosztów
obsługi pojazdu.
W przypadku krajów spoza Europy,
prosimy zwracać się do lokalnego
przedstawiciela PEUGEOT.
PRZEGLĄDY PEUGEOT27
R
ęczna skrzynia OBOWIĄZKOWO OBOWIĄZKOWO
biegów ESSO GEAR OIL BV TOTAL TRANSMISSION BV 75W80 PR 9736.41 75W80
Automatyczna OBOWIĄZKOWO
skrzynia biegów ATF 4HP20-AL4 PR 9736.22
Inne produkty homologowane
Wspomaganie układu kierowniczegoFLUIDE DA PR 9730. A1
Płyn hamulcowy PEUGEOT DOT4
Płyn chłodzący PROCOR TM108/GLYSANTIN G33 lub REVKOGEL 2000
OBOWIĄZKOWO Zabezpieczenie–35°C

1 -Obrotomierz.
2 - Kontrolka pasa bezpieczeństwa.
3 - Kontrolka autodiagnostyki silnika.
4 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
5 - Kierunkowskaz lewy.
6 - Wskaźnik temperatury płynu
chłodzącego silnika. 7 -
Kontrolka ładowania akumulatora.
8 - Kontrolka centralnego alarmu
STOP.
9 - Wskaźnik ciśnienia oleju silnika.
10 - Kontrolka minimalnego poziomupaliwa.
11 - Kierunkowskaz prawy.
12 - Wskaźnik poziomu paliwa. 13 -
Kontrolka systemu ABS.
14 - Kontrolka poduszek powietrznych.
15 - Kontrolka wyłączonej poduszki
powietrznej pasażera.
16 - Prędkościomierz.
17 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
18 - Przycisk zerowania licznika
dziennego przebiegu.
19 - Kontrolka światła
przeciwmgielnego tylnego.
20 - Kontrolka dynamicznej kontroli
stabilności (ASR / ESP).
21 - Kontrolka świateł
przeciwmgielnych przednich.
22 - Kontrolka wstępnego
podgrzewania silnika Diesla.
23 - Kontrolka świateł drogowych.
24 - Kontrolka minimalnego poziomu
płynu chłodzącego silnika.
25 - Kontrolka świateł mijania.
26 - Kontrolka obecności wody w
filtrze oleju napędowego(Diesel).
27 - Potencjometr oświetlenia.
KONTROLA DZIAŁANIA
28
ZESTAW WSKAŹNIKÓW BENZYNA - DIESEL RĘCZNA SKRZYNIA BIEGÓW
09-09-2002
