2002.5 Peugeot 307 Instrukcja Obsługi (in Polish)

09-09-2002

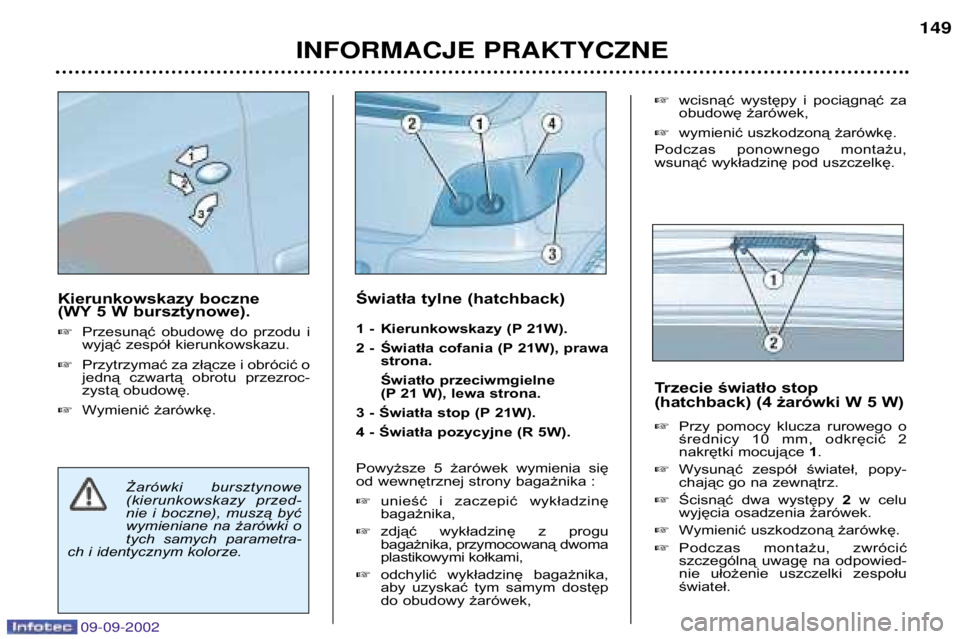

Kierunkowskazy boczne
(WY 5 W bursztynowe). Przesunąć obudowę do przodu i
wyjąć zespół kierunkowskazu.
Przytrzymać za złącze i obrócić o
jedną czwartą obrotu przezroc-
zystą obudowę.
Wymienić żarówkę. Światła tylne (hatchback)
1 - Kierunkowskazy (P 21W).
2 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
3 - Światła stop (P 21W).
4 - Światła pozycyjne (R 5W).
Powyższe 5 żarówek wymienia się
od wewnętrznej strony bagażnika : unieść i zaczepić wykładzinę bagażnika,
zdjąć wykładzinę z progubagażnika, przymocowaną dwoma
plastikowymi kołkami,
odchylić wykładzinę bagażnika,
aby uzyskać tym samym dostęp
do obudowy żarówek,
wcisnąć występy i pociągnąć za
obudowę żarówek,
wymienić uszkodzoną żarówkę.
Podczas ponownego montażu,
wsunąć wykładzinę pod uszczelkę.
INFORMACJE PRAKTYCZNE 149
Żarówki bursztynowe
(kierunkowskazy przed-
nie i boczne), muszą być
wymieniane na żarówki o
tych samych parametra-
ch i identycznym kolorze. Trzecie światło stop
(hatchback) (4 żarówki W 5 W)
Przy pomocy klucza rurowego o
średnicy 10 mm, odkręcić 2
nakrętki mocujące 1.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Ścisnąć dwa występy 2 w celu
wyjęcia osadzenia żarówek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić
szczególną uwagę na odpowied-
nie ułożenie uszczelki zespołuświateł.

09-09-2002
Kierunkowskazy boczne
(WY 5 W bursztynowe). Przesunąć obudowę do przodu i
wyjąć zespół kierunkowskazu.
Przytrzymać za złącze i obrócić o
jedną czwartą obrotu przezroc-
zystą obudowę.
Wymienić żarówkę. Światła tylne (hatchback)
1 - Kierunkowskazy (P 21W).
2 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
3 - Światła stop (P 21W).
4 - Światła pozycyjne (R 5W).
Powyższe 5 żarówek wymienia się
od wewnętrznej strony bagażnika : unieść i zaczepić wykładzinę bagażnika,
zdjąć wykładzinę z progubagażnika, przymocowaną dwoma
plastikowymi kołkami,
odchylić wykładzinę bagażnika,
aby uzyskać tym samym dostęp
do obudowy żarówek,
wcisnąć występy i pociągnąć za
obudowę żarówek,
wymienić uszkodzoną żarówkę.
Podczas ponownego montażu,
wsunąć wykładzinę pod uszczelkę.
INFORMACJE PRAKTYCZNE 149
Żarówki bursztynowe
(kierunkowskazy przed-
nie i boczne), muszą być
wymieniane na żarówki o
tych samych parametra-
ch i identycznym kolorze. Trzecie światło stop
(hatchback) (4 żarówki W 5 W)
Przy pomocy klucza rurowego o
średnicy 10 mm, odkręcić 2
nakrętki mocujące 1.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Ścisnąć dwa występy 2 w celu
wyjęcia osadzenia żarówek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić
szczególną uwagę na odpowied-
nie ułożenie uszczelki zespołuświateł.

INFORMACJE PRAKTYCZNE
150
Oświetlenie tablicy
rejestracyjnej (W 5 W) Włożyć cienki śrubokręt do jed-
nego z zewnętrznych otworów
przezroczystej osłony.
Popchnąć do zewnątrz by goodblokować.
Zdjąć przezroczystą osłonę.
Wymienić uszkodzoną żarówkę.

wycągnąć obudowę żarówek
naciskając na występy A,
wymienić uszkodzoną żarówkę.
Uwaga : w razie potrzeby, u żyć kluc-
za do demontażu kół aby wyciągnąćnakrętki.
Podczas ponownego montażu, zwró-
cić uwagę na prawidłowe założenie
obudowy żarówek i świateł. Trzecie światło
stop (kombi)
(4 żarówki W 5 W)
Ostro żnie zdj ąć górn ą wykładzinę
bagażnika, odpinając j ąz ka żdej
strony, prostopadle do kierunkumonta żu.
Umie ści ćś rubokr ęt w dw óch
otworach B aby ścisn ąćdwa
wyst ępy C.
Popchn ąć światło na zewn ątrz,
naciskaj ąc jednocze śnie wyst ępy.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić szc-
zególną uwagę na odpowiednieosadzenie wyst ępów świateł, jak
i ułożenie górnej wykładzin y
bagażnika .
Światła tylne (hatchback)
1 - Światła stop (P 21W).
2 - Światła pozycyjne (R 5W).
3 - Kierunkowskazy (P 21W).
4 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
Powyższe 5 żarówek wymienia się
poprzez zdjęcie światła: odchylić odpowiednią boczną
wykładzinę bagażnika, aby uzys-
kać tym samym dostęp do świaeł,
wyciągnąć nakrętki mocowania
światła wewnątrz bagażnika,
wyciągnąć nakrętki mocowania
światła na zewnątrz bagażnika,
zdemontować światło,
odłączyć wiązkę,
09-09-2002

INFORMACJE PRAKTYCZNE
150
Oświetlenie tablicy
rejestracyjnej (W 5 W) Włożyć cienki śrubokręt do jed-
nego z zewnętrznych otworów
przezroczystej osłony.
Popchnąć do zewnątrz by goodblokować.
Zdjąć przezroczystą osłonę.
Wymienić uszkodzoną żarówkę.

wycągnąć obudowę żarówek
naciskając na występy A,
wymienić uszkodzoną żarówkę.
Uwaga : w razie potrzeby, u żyć kluc-
za do demontażu kół aby wyciągnąćnakrętki.
Podczas ponownego montażu, zwró-
cić uwagę na prawidłowe założenie
obudowy żarówek i świateł. Trzecie światło
stop (kombi)
(4 żarówki W 5 W)
Ostro żnie zdj ąć górn ą wykładzinę
bagażnika, odpinając j ąz ka żdej
strony, prostopadle do kierunkumonta żu.
Umie ści ćś rubokr ęt w dw óch
otworach B aby ścisn ąćdwa
wyst ępy C.
Popchn ąć światło na zewn ątrz,
naciskaj ąc jednocze śnie wyst ępy.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić szc-
zególną uwagę na odpowiednieosadzenie wyst ępów świateł, jak
i ułożenie górnej wykładzin y
bagażnika .
Światła tylne (hatchback)
1 - Światła stop (P 21W).
2 - Światła pozycyjne (R 5W).
3 - Kierunkowskazy (P 21W).
4 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
Powyższe 5 żarówek wymienia się
poprzez zdjęcie światła: odchylić odpowiednią boczną
wykładzinę bagażnika, aby uzys-
kać tym samym dostęp do świaeł,
wyciągnąć nakrętki mocowania
światła wewnątrz bagażnika,
wyciągnąć nakrętki mocowania
światła na zewnątrz bagażnika,
zdemontować światło,
odłączyć wiązkę,
09-09-2002

DobrySzczypce AZły

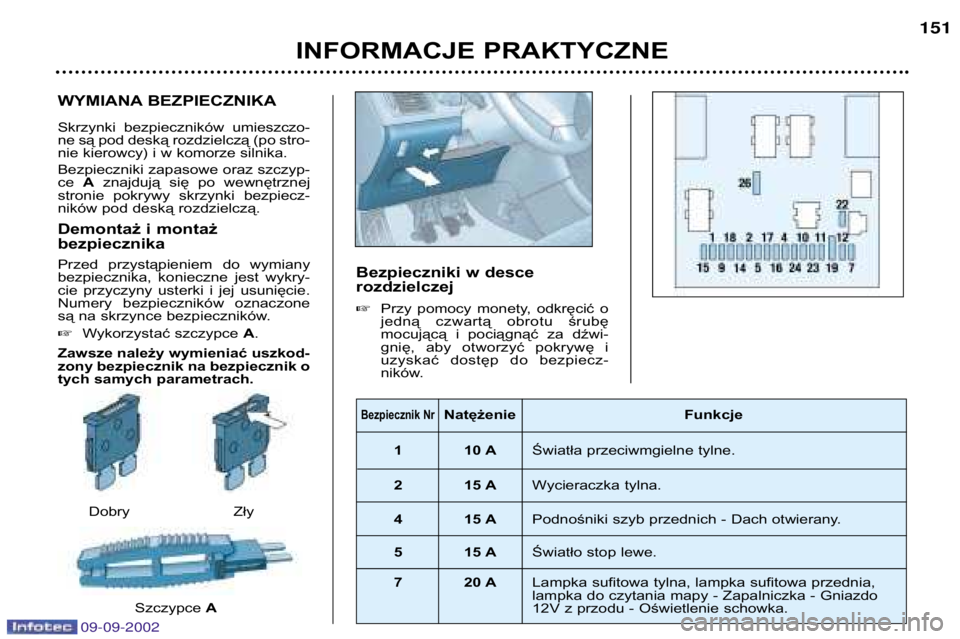

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą (po stro-
nie kierowcy) i w komorze silnika.
Bezpieczniki zapasowe oraz szczyp- ce
Aznajdują się po wewnętrznej
stronie pokrywy skrzynki bezpiecz-
ników pod deską rozdzielczą.
Demontaż i montaż bezpiecznika
Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykry-
cie przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone
są na skrzynce bezpieczników. Wykorzystać szczypce A.
Zawsze należy wymieniać uszkod-
zony bezpiecznik na bezpiecznik o
tych samych parametrach. Bezpieczniki w desce rozdzielczej
Przy pomocy monety, odkręcić o
jedną czwartą obrotu śrubę
mocującą i pociągnąć za dźwi-
gnię, aby otworzyć pokrywę i
uzyskać dostęp do bezpiecz-
ników.
INFORMACJE PRAKTYCZNE 151
Bezpiecznik Nr Natężenie Funkcje
1 10 A Światła przeciwmgielne tylne.
2 15 A Wycieraczka tylna.
4 15 A Podnośniki szyb przednich - Dach otwierany.
5 15 A Światło stop lewe.
7 20 A Lampka sufitowa tylna, lampka sufitowa przednia,
lampka do czytania mapy - Zapalniczka - Gniazdo
12V z przodu - Oświetlenie schowka.
09-09-2002

09-09-2002
Bezpieczniki w komorze silnika
Skrzynka bezpieczników
Aby uzyskać dostęp do skrzynki bez-
pieczników w komorze silnika (po stro-
nie akumulatora) : odpiąć pokrywę.
Po zakończeniu interwencji, zamknąć
starannie pokrywę i założyć osłonę.
INFORMACJE PRAKTYCZNE 153
Obwód elektryczny w Państwa samochodzie
jest dostosowany do
współdziałania z wypo-
sażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycz-
nego w pojeździe, należy skonsulto-
wać się z ASO PEUGEOT.
PEUGEOT nie ponosi odpowied-
zialności za koszty napraw samo-chodu lub usuwania usterek, wyni-
kających z zainstalowania w
pojeździe dodatkowego osprzętu,
nie zakupionego w sieci
PEUGEOT i nie zamontowanego
zgodnie z zaleceniami, w szc-
zególności w przypadku wszelkich
urządzeń, w których zużycie prądu
przekracza 10 miliamperów.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elek-
trycznych. Wszelkie naprawy
muszą być wykonywane przez
ASO PEUGEOT.
Bezpiecznik NrNatężenie Funkcje
1* 30 A Zespół motowentylatora.
2* 30 A Napęd pompy ESP/ABS.
3* 30 A Elektrozawory ESP/ABS.
4* 60 A Zasilanie BSI.
5* 70 A Zasilanie BSI.
6* 20 A Ogrzewanie siedzeń.
7* 30 A Stacyjka, zasilanie.
8* 70 A
Zespół elektropompy układu kierowniczego ze wspomaganiem.

09-09-2002

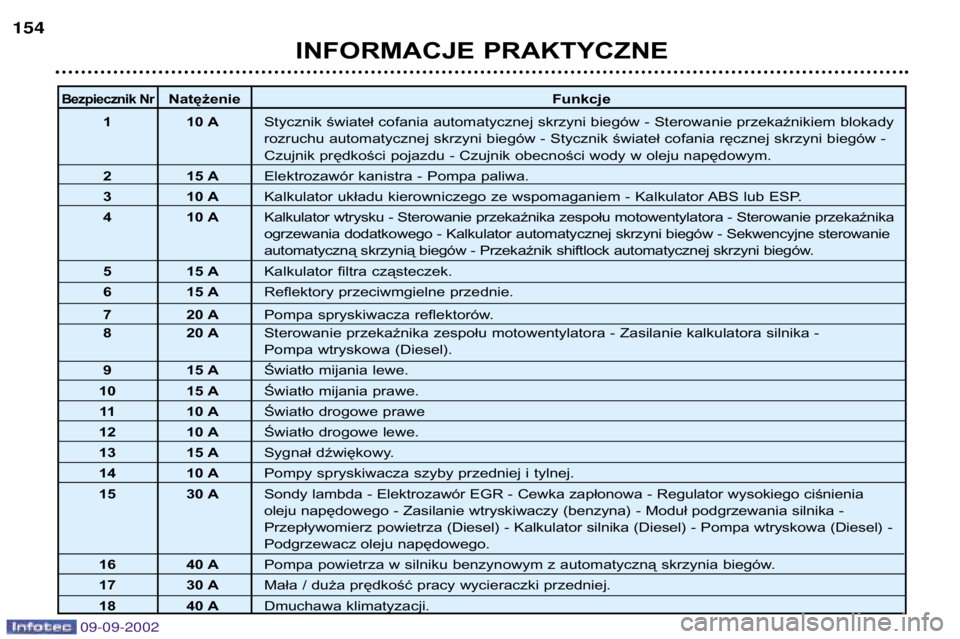

Bezpiecznik NrNatężenieFunkcje
1 10 A Stycznik świateł cofania automatycznej skrzyni biegów - Sterowanie przekaźnikiem blokady
rozruchu automatycznej skrzyni biegów - Stycznik świateł cofania ręcznej skrzyni biegów -
Czujnik prędkości pojazdu - Czujnik obecności wody w oleju napędowym.
2 15 A Elektrozawór kanistra - Pompa paliwa.
3 10 A Kalkulator układu kierowniczego ze wspomaganiem - Kalkulator ABS lub ESP.
4 10 A Kalkulator wtrysku - Sterowanie przekaźnika zespołu motowentylatora - Sterowanie przekaźnika
ogrzewania dodatkowego - Kalkulator automatycznej skrzyni biegów - Sekwencyjne sterowanie
automatyczną skrzynią biegów - Przekaźnik shiftlock automatycznej skrzyni biegów.
5 15 A Kalkulator filtra cząsteczek.
6 15 A Reflektory przeciwmgielne przednie.
7 20 A Pompa spryskiwacza reflektorów.
8 20 A Sterowanie przekaźnika zespołu motowentylatora - Zasilanie kalkulatora silnika -
Pompa wtryskowa (Diesel).
9 15 A Światło mijania lewe.
10 15 A Światło mijania prawe.
11 10 A Światło drogowe prawe
12 10 A Światło drogowe lewe.
13 15 A Sygnał dźwiękowy.
14 10 A Pompy spryskiwacza szyby przedniej i tylnej.
15 30 A Sondy lambda - Elektrozawór EGR - Cewka zapłonowa - Regulator wysokiego ciśnienia
oleju napędowego - Zasilanie wtryskiwaczy (benzyna) - Moduł podgrzewania silnika -
Przepływomierz powietrza (Diesel) - Kalkulator silnika (Diesel) - Pompa wtryskowa (Diesel) -
Podgrzewacz oleju napędowego.
16 40 A Pompa powietrza w silniku benzynowym z automatyczną skrzynia biegów.
17 30 A Mała / duża prędkość pracy wycieraczki przedniej.
18 40 A Dmuchawa klimatyzacji.
INFORMACJE PRAKTYCZNE
154

DobrySzczypce AZły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą (po stro-
nie kierowcy) i w komorze silnika.
Bezpieczniki zapasowe oraz szczyp- ce
Aznajdują się po wewnętrznej
stronie pokrywy skrzynki bezpiecz-
ników pod deską rozdzielczą.
Demontaż i montaż bezpiecznika
Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykry-
cie przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone
są na skrzynce bezpieczników. Wykorzystać szczypce A.
Zawsze należy wymieniać uszkod-
zony bezpiecznik na bezpiecznik o
tych samych parametrach. Bezpieczniki w desce rozdzielczej
Przy pomocy monety, odkręcić o
jedną czwartą obrotu śrubę
mocującą i pociągnąć za dźwi-
gnię, aby otworzyć pokrywę i
uzyskać dostęp do bezpiecz-
ników.
INFORMACJE PRAKTYCZNE 151
Bezpiecznik Nr Natężenie Funkcje
1 10 A Światła przeciwmgielne tylne.
2 15 A Wycieraczka tylna.
4 15 A Podnośniki szyb przednich - Dach otwierany.
5 15 A Światło stop lewe.
7 20 A Lampka sufitowa tylna, lampka sufitowa przednia,
lampka do czytania mapy - Zapalniczka - Gniazdo
12V z przodu - Oświetlenie schowka.
09-09-2002
