2002.5 Peugeot 307 Instrukcja Obsługi (in Polish)

09-09-2002
INFORMACJE PRAKTYCZNE
152

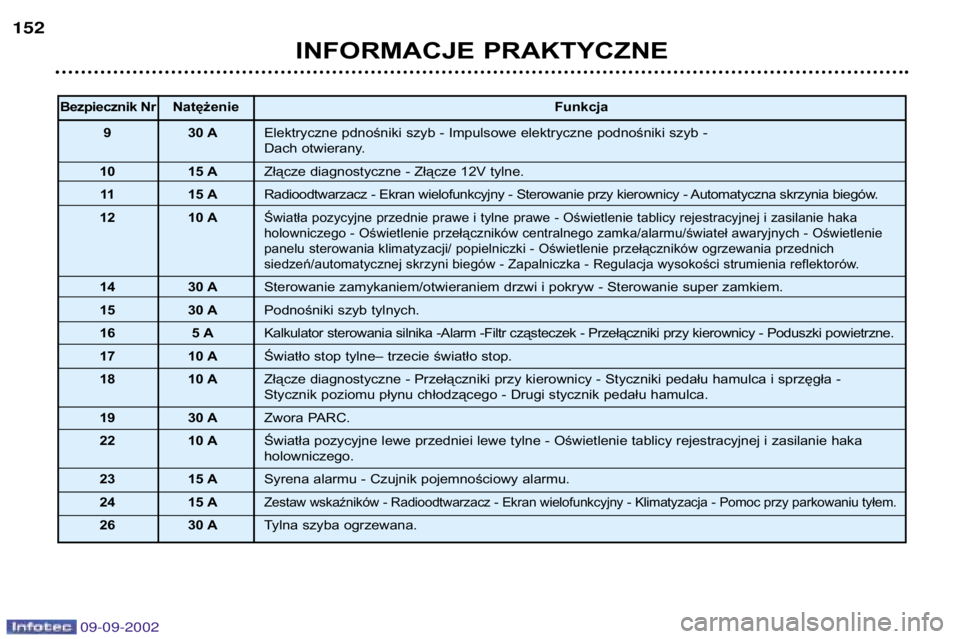

Bezpiecznik Nr
Natężenie Funkcja
9 30 A Elektryczne pdnośniki szyb - Impulsowe elektryczne podnośniki szyb -
Dach otwierany.
10 15 A Złącze diagnostyczne - Złącze 12V tylne.
11 15 A Radioodtwarzacz - Ekran wielofunkcyjny - Sterowanie przy kierownicy - Automatyczna skrzynia biegów.
12 10 A
Światła pozycyjne przednie prawe i tylne prawe - Oświetlenie tablicy rejestracyjnej i zasilanie haka
holowniczego - Oświetlenie przełączników centralnego zamka/alarmu/świateł awaryjnych - Oświetlenie
panelu sterowania klimatyzacji/ popielniczki - Oświetlenie przełączników ogrzewania przednich
siedzeń/automatycznej skrzyni biegów - Zapalniczka - Regulacja wysokości strumienia reflektorów.
14 30 A Sterowanie zamykaniem/otwieraniem drzwi i pokryw - Sterowanie super zamkiem.
15 30 A Podnośniki szyb tylnych.
16 5 A Kalkulator sterowania silnika -Alarm -Filtr cząsteczek - Przełączniki przy kierownicy - Poduszki powietrzne.
17 10 A Światło stop tylne– trzecie światło stop.
18 10 A Złącze diagnostyczne - Przełączniki przy kierownicy - Styczniki pedału hamulca i sprzęgła -
Stycznik poziomu płynu chłodzącego - Drugi stycznik pedału hamulca.
19 30 A Zwora PARC.
22 10 A Światła pozycyjne lewe przedniei lewe tylne - Oświetlenie tablicy rejestracyjnej i zasilanie hakaholowniczego.
23 15 A Syrena alarmu - Czujnik pojemnościowy alarmu.
24 15 A
Zestaw wskaźników - Radioodtwarzacz - Ekran wielofunkcyjny - Klimatyzacja - Pomoc przy parkowaniu tyłem.
26 30 A Tylna szyba ogrzewana.

09-09-2002
WYMIANA PIîRA WYCIERACZKI
Włączenie położenia serwisowego wycieraczek Po upływie mniej niżjednej minu-
ty od wyłączenia zapłonu , prze-
sunąć dźwignię wycieraczek w
celu ustawienia ich pośrodku
szyby przedniej (pozycja serwi- sowa).
Wymiana pi—ra Unieść ramięwycieraczki, a
następnie odpiąć pi—ro i zdjąć.
Założyć nowe pi—ro i położyć
ramię wycieraczki.
Uwaga : najkr—tsze pióro należy
montować na ramię wycieraczki po
prawej stronie pojazdu. W celu ustawienia wycieraczek w normalnym położeniu, włączyć
zapłon i przesunąć dźwignię ste-
rowania wycieraczkami. TRYB EKONOMICZNY
Po wyłączeniu silnika
, niekt—re
funkcje (wycieraczki, podnośniki
szyb, dach otwierany, lampki sufito-
we, radioodtwarzacz, itd.) są
dostępne tylko przez trzydzieści minut, aby nie spowodować rozłado-
wania akumulatora.
Po upływie tych 30 minut, na ekranie
wielofunkcyjnym pojawia się komuni-kat "Tryb ekonomiczny włączony"
i aktywne funkcje zostają przełączo-
ne w tryb czuwania. Aby przywrócić te funkcje do normal-
nego trybu ich pracy, należy włączyć
silnik i odczekać kilka sekund. FUNKCJA CZUWANIA W
pojeździe znajdującym się w
ruchu, niekt—re funkcje ( klimatyzacja,
ogrzewanie tylnej szyby, system ogr- zewania kabiny pasażerskiejw
pojazdach z silnikiem Diesla, itd.)
mogą być czasowo wyłączone, w
zależności od stanu akumulatora.
Ponowne ich przywr—cenie do nor-malnego stanu odbywa sięautoma-
tycznie, o ile umożliwiato stan aku-
mulatora.
Uwaga : ryzykując rozładowanie
akumulatora, możliwe jest ręczne
przywrócenie wyłączonych funkcji.
INFORMACJE PRAKTYCZNE 155
Rozładowany akumulator
uniemożliwia rozruch sil-nika.

AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy: -odłączyć akumulator.
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku ( –),
- sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotem należy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
- podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki ( Ð)
akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody.
INFORMACJE PRAKTYCZNE
156
- Nie zdejmować zaciskówpodczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia
obydwu zacisków.
- Przed odłączeniem akumulato- ra, należy zamknąć otwierany
dach. Jeżeli po ponownym
podłączeniu akumulatora działa
nieprawidłowo trzeba ponownie
inicjalizować otwierany dach jak
i program antyzaciskowy.
- Po podłączeniu akumulatora należy włączyć zapłon i odcze-
kać 1 minutę zanim włączymy
rozrusznik, jest to czas
niezbędny do inicjalizacji sys-
temów elektronicznych. W razie
wystąpienia jakichkolwiek pro-
blemów należy skontaktować
się z ASO PEUGEOT.
W przypadku dłuższego, przekraczającego jeden miesiąc, postoju samochodu, zaleca się odłączać akumulator.
09-09-2002

HOLOWANIE WASZEGO POJAZDU
Bez podnoszenia (cztery koła na ziemi)
Należy zawsze stosować pręt holowniczy.
Zdejmowalny pierścień holowniczy znajduje się w kole zapasowym.
Kombi : Zdejmowalny pierścień holowniczy znajduje się w prawej obudowie bagażnika.
Z przodu : odczepić osłonę, naciskając na jej dolną część,
dokręcić pierścień do oporu.
Z tyłu : Odpiąć górną część osłony za pomocą monety,
Dokręcić pierścień holowniczy do oporu.
Z podniesieniem (tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu, przy pomocy profesjonalnego podnośnika.
Cechy szczególne wersji z
automatyczną skrzyniąbiegów
W czasie holowania pojazdu, które- go cztery koła znajdują się na jezdni,
należy przestrzegać następujących
zaleceń :
- dźwignia wybierająca w położeniu N,
- holować pojazd z prędkością poniżej 50 km/godz., na odcinku
maksymalnie do 50 km,
- nie dolewać oleju do skrzyni biegów.
INFORMACJE PRAKTYCZNE 157
W czasie holowania
pojazdu z wyłączonym
silnikiem nie ma wspoma-
gania hamulców oraz
układu kierowniczego.
09-09-2002

09-09-2002
JAZDA Z PRZYCZEPĄ,
ŁÓDKĄ, PRZYCZEPĄKEMPINGOWĄ...
Zachęcamy do używania wyłącznie
haków holowniczych produkcji
PEUGEOT, które posiadają homolo-
gację i są zgodne z koncepcją
Waszego samochodu.
Montaż tego urządzenia powinien być
wykonany przez ASOPEUGEOT.
Wasz pojazd został zaprojektowany
przede wszystkim do transportu
osób i bagaży, może być jednak
używany również do holowania
przyczepy.
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnejuwagi. G ęstość powietrza maleje wraz z
wysokością, zmniejszając tym
samym moc silnika. Należy zmniejs-
zyć maksymalny dopuszczalny ciężar
przyczepy o 10% i postępować
tak przy każdych następnych
1000 metrach. Porady dotyczące jazdy
Rozmieszczenie ładunków:
należy
tak rozłożyć ładunki na przyczepie,
aby najcięższe przedmioty znajdo-
wały się możliwie najbliżej osi i aby
nacisk na główkę haka był zbliżony
do maksymalnego, dopuszczalnego
nacisku, jednak nie większy.
Chłodzenie : holowanie przyczepy
po zboczach powoduje zwiększenie
temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycz-
nie, jego zdolność chłodzenia nie
zależy więc od obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenie skrzyni biegów w celuzmniejsz enia obrotów silnika i zredu-
kować prędkość pojazdu.
Maksymalny, dopuszczalny ciężar
przyczepy przy dłuższej jeździe po
zboczach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodząc ego.
W razie zapalenia się sygnalizatora
alarmowego, należy zatrzymać pojazd
i możliwie najszybciej wyłączyć silnik. Opony :
sprawdzać ciśnienie w opo-
nach holującego pojazdu i przyczepy
przestrzegając przy tym zalecanychwartości. Hamulce : podczas holowania
wydłuża się droga hamowania.
Oświetlenie : sprawdzić światła i
kierunkowskazy w przyczepie.
Wiatr boczny : uwzględnić
zwiększoną wrażliwość pojazdu na
wiatr boczny.
INFORMACJE PRAKTYCZNE
158

09-09-2002
DEMONTAŻ DYWANIKÓW
Podczas demontażu dywanika po
stronie kierowcy, należy przesunąć
fotel maksymalnie do tyłu i odkręcićmocowania.
Podczas ponownego montażu,
ułożyć dywanik i zamontować moco-
wania poprzez ich wciśnięcie.MONTAŻ RELINGÓW DACHOWYCH
Hatchback :
Przy montażu stelaża relingów dachowych,
należy przestrzegać przewidzianych do tego
punktów mocowania. Aby uzyskać do nich
dostęp, przesunąć osłony zgodnie z kierun-
kiem strzałek.
Kombi :
Przy montażu stelaża relingów dachowych,
należy przestrzegać sposobu mocowania.
Do tego celu służą punkty umieszczone na
każdym stelażu wzdłużnym. Należy używać jedynie sprzętu homologo-
wanego przez PEUGEOT i przestrzegać
zaleceń producenta dotyczących montażu.
INFORMACJE PRAKTYCZNE
159
Maksymalne dopuszczalne obciążenie
bagażnika dachowego :75 kg (hatchback)100 kg (kombi)

09-09-2002
INFORMACJE PRAKTYCZNE
160

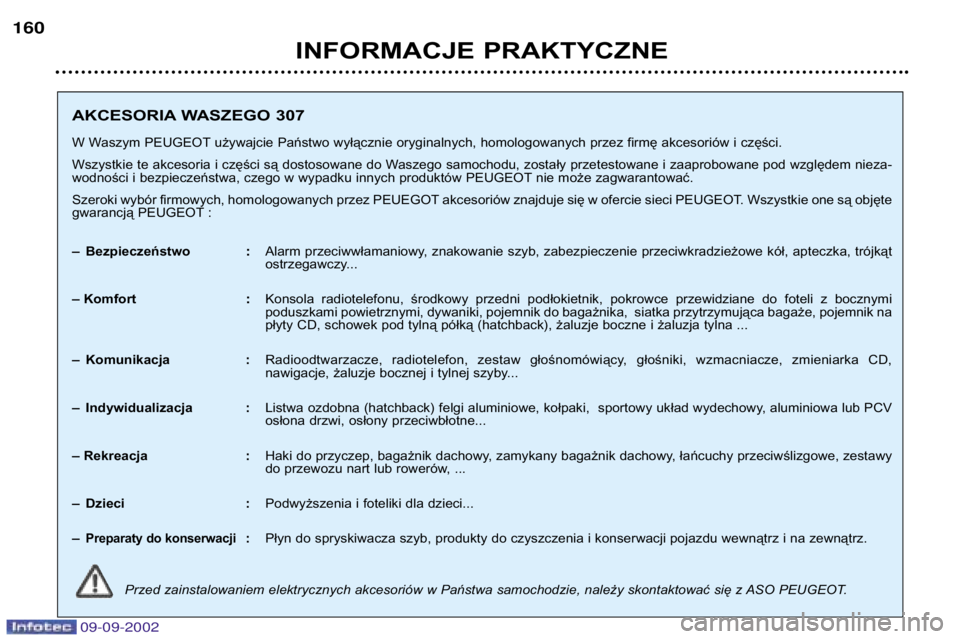

AKCESORIA WASZEGO 307
W Waszym PEUGEOT używajcie Państwo wyłącznie oryginalnych, homologowanych przez firmę akcesoriów i części.
Wszystkie te akcesoria i części są dostosowane do Waszego samochodu, zostały przetestowane i zaaprobowane pod względem nieza-
wodności i bezpieczeństwa, czego w wypadku innych produktów PEUGEOT nie może zagwarantować.
Szeroki wybór firmowych, homologowanych przez PEUEGOT akcesoriów znajduje się w ofercie sieci PEUGEOT. Wszystkie one są objęte
gwarancją PEUGEOT :
– Bezpieczeństwo :Alarm przeciwwłamaniowy, znakowanie szyb, zabezpieczenie przeciwkradzieżowe kół, apteczka, trójkąt
ostrzegawczy...
– Komfort :Konsola radiotelefonu, środkowy przedni podłokietnik, pokrowce przewidziane do foteli z bocznymi
poduszkami powietrznymi, dywaniki, pojemnik do bagażnika, siatka przytrzymująca bagaże, pojemnik na
płyty CD, schowek pod tylną półką (hatchback), żaluzje boczne i żaluzja tylna ...
– Komunikacja : Radioodtwarzacze, radiotelefon, zestaw głośnomówiący, głośniki, wzmacniacze, zmieniarka CD,
nawigacje, żaluzje bocznej i tylnej szyby...
– Indywidualizacja : Listwa ozdobna (hatchback) felgi aluminiowe, kołpaki, sportowy układ wydechowy, aluminiowa lub PCV
osłona drzwi, osłony przeciwbłotne...
– Rekreacja : Haki do przyczep, bagażnik dachowy, zamykany bagażnik dachowy, łańcuchy przeciwślizgowe, zestawy
do przewozu nart lub rowerów, ...
– Dzieci : Podwyższenia i foteliki dla dzieci...
–
Preparaty do konserwacji: Płyn do spryskiwacza szyb, produkty do czyszczenia i konserwacji pojazdu wewnątrz i na zewnątrz.
Przed zainstalowaniem elektrycznych akcesoriów w Państwa samochodzie, należy skontaktować się z ASO PEUGEOT.

09-09-2002

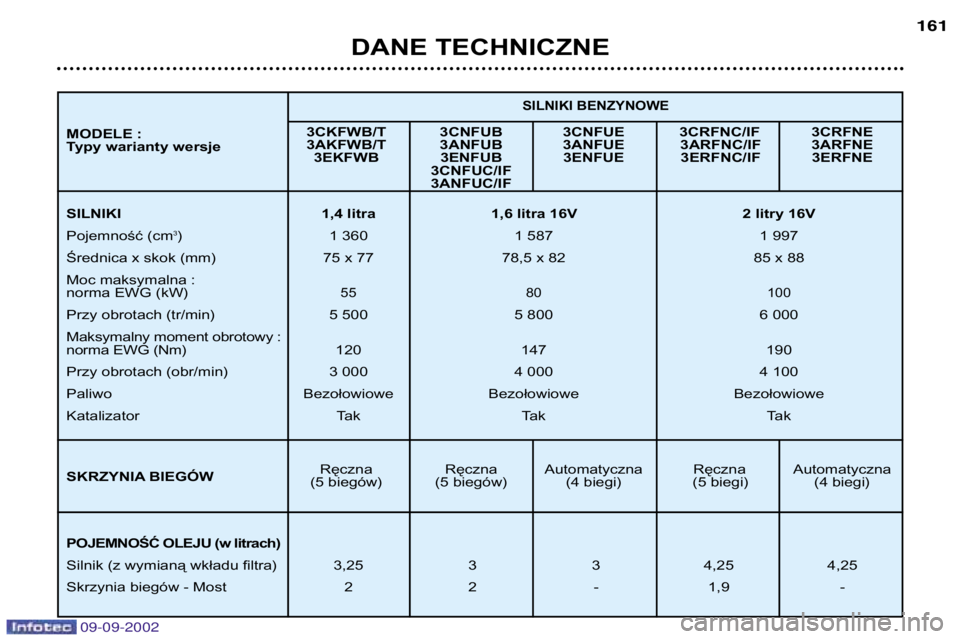

DANE TECHNICZNE161
Ręczna Ręczna Automatyczna Ręczna Automatyczna
(5 biegów) (5 biegów) (4 biegi) (5 biegi) (4 biegi)
SILNIKI BENZYNOWE
SILNIKI 1,4 litra 1,6 litra 16V 2 litry 16V Pojemność (cm 3
) 1 360 1 587 1 997
Średnica x skok (mm) 75 x 77 78,5 x 82 85 x 88
Moc maksymalna : norma EWG (kW)
55 80 100
Przy obrotach (tr/min) 5 500 5 800 6 000
Maksymalny moment obrotowy :
norma EWG (Nm) 120 147 190 Przy obrotach (obr/min) 3 000 4 000 4 100
Paliwo Bezołowiowe Bezołowiowe Bezołowiowe
Katalizator Tak Tak Tak POJEMNOŚĆ OLEJU (w litrach)
Silnik (z wymianą wkładu filtra) 3,25 3 3 4,25 4,25
Skrzynia biegów - Most 2 2 - 1,9 -
MODELE :
Typy warianty wersje
SKRZYNIA BIEGÓW
3CKFWB/T 3CNFUB 3CNFUE 3CRFNC/IF 3CRFNE
3AKFWB/T 3ANFUB 3ANFUE 3ARFNC/IF 3ARFNE
3EKFWB 3ENFUB 3ENFUE 3ERFNC/IF 3ERFNE 3CNFUC/IF3ANFUC/IF
