2002.5 Peugeot 307 Break Owner's Manual

09-09-2002
YOUR 307 IN DETAIL87
4. Air flow adjustment Turn the control from posi
tion 1to position 4to obtain
an air flow sufficient to
ensure your comfort.
5. Air intake Pressing button 5permits
recirculation of the interior
air. Recirculation, indicated
by illumination of the indica
tor light, prevents exterior odours
and smoke from entering the pas
senger compartment.
Used simultaneously with the air
conditioning, recirculation enables
heating and cooling performance to
be improved.
Used in a humid climate, recircula
tion may result in misting of the win
dows.
As soon as possible, switch button 5
to the outside air position, to prevent
deterioration of the air quality. The
indicator light switches off.
3. Air distribution adjustment
Windscreen and side win
dows (deicing/demisting).
To quickly deice or demist the wind
screen and side windows:
– Place the temperature and air flow controls to maximum,
– Close the centre vents,
– Switch air intake button 5to the
"Outside Air" position (button 5
released, indicator light off),
– Start the air conditioning by press ing the AC button.
Windscreen, side windows
and footwells.
Footwells.
Centre and side vents. 6. Demisting the rear screen and
the mirrors
With the engine running,
pressing the button once
demists the rear screen
and the mirrors.
This switches off automati
cally after approximately twelve min
utes. Pressing again activates
demisting for a further twelve min
utes.
It is possible to stop demisting by
pressing the button again before the
end of the twelve minutes.
Important precaution
Operate the air conditioning system
for 5 to 10 minutes, once or twice a
month, to keep it in perfect working
order.
If the system does not produce cold
air, do not use it and contact a
PEUGEOT dealer.
Note: to optimise the operation of
the air conditioning, leave the vents
open.

09-09-2002
YOUR 307 IN DETAIL
88
AUTOMATIC AIR CONDITIONING
Automatic operation
1. Temperature adjustment The chosen temperatureis displayed. Press the up
and down arrows to
change it. A setting
around 21 °C enables a
comfortable temperature
to be obtained. 2. Automatic comfort programme
Press the "AUTO" button.
The system automatically
adjusts the atmosphere
inside the vehicle in accor
dance with the chosen temperature.
To do this, it controls the tempera
ture, the flow, the distribution and the
intake of air as well as the air condi
tioning. 3. Automatic visibility
programme
In some cases, the auto
matic comfort programme
may not be sufficient for
de–icing or demisting of the
windows (humidity, several passen
gers, ice etc.). In this case, select the
automatic visibility programme to
clear the windows quickly.

YOUR 307 IN DETAIL89
Manual operation
If you wish, you can make a different
choice from that offered by the sys
tem by changing a setting. The other
functions will still be controlled auto
matically. Pressing the "AUTO" but
ton returns the system to completely
automatic operation.
4. Air conditioning
Press this button to switch
off the air conditioning. The
symbol "ECO" is displayed.
Automatic operation of the
air conditioning is resumed
when the button is pressed again.
The symbol "A/C" is displayed.
Note
It is quite normal that the condensa
tion created by the air conditioning
results in a flow of water under the
vehicle when it is stationary.
5. Air distribution
Pressing this button several
times in succession
enables the air flow to be
directed in turn towards:
– the windscreen (deicing or demist ing), – the windscreen and the footwells,
– the footwells,
– the centre and side vents and the
footwells,
– the centre and side vents.
6. Air flow
The flow of air can be
increased or reduced
by pressing buttons +
or – respectively.
7. Air intake Press this button for recir
culation of the interior air.
Recirculation, shown on
the display, enables the
passenger compartment to be insu
lated from exterior odours and
smoke.
Avoid prolonged recirculation of inte
rior air. To do this, press the button
again to resume intake of exterior air. 8. Switching the system off
The "OFF" button enables
the entire system to be
switched off.
9. Demisting the rear screen and the mirrors
Press this button to demist
the rear screen and the mir
rors. Demisting switches
off automatically. It is possi
ble to stop operation of the
demisting before it is switched off
automatically by pressing the button
again.
Important precaution
Operate the air conditioning for 5 to
10 minutes, once or twice a month,
to keep it in good working order.
If the system does not produce cold
air, do not use it and contact your
PEUGEOT dealer.
Note : to optimise the operation of the
air conditioning, leave the vents
open.
09-09-2002

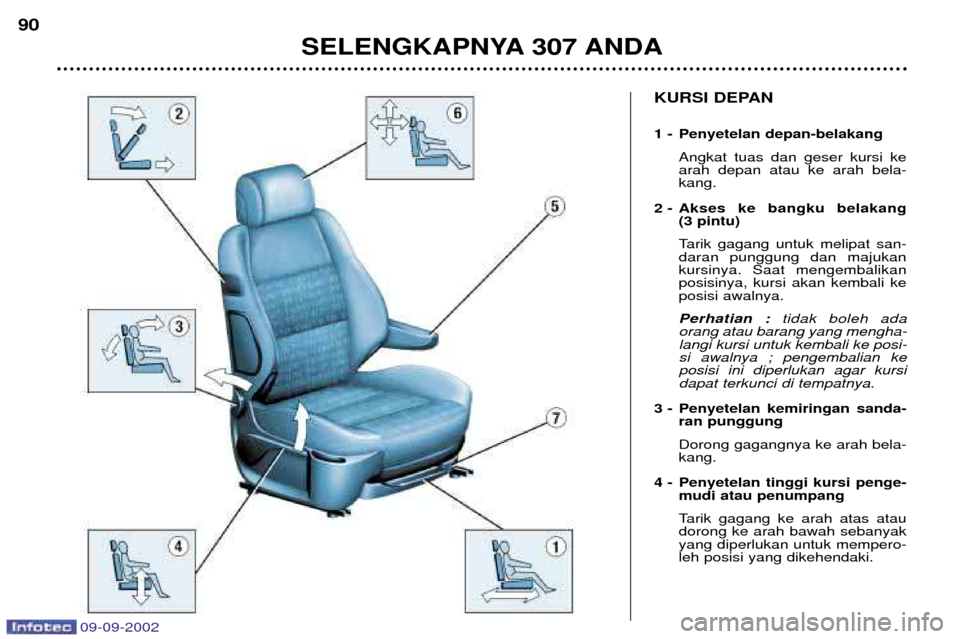

KURSI DEPAN
1 - Penyetelan depan-belakangAngkat tuas dan geser kursi ke arah depan atau ke arah bela-kang.
2 - Akses ke bangku belakang (3 pintu)
Tarik gagang untuk melipat san- daran punggung dan majukankursinya. Saat mengembalikanposisinya, kursi akan kembali keposisi awalnya. Perhatian : tidak boleh ada
orang atau barang yang mengha- langi kursi untuk kembali ke posi-si awalnya ; pengembalian keposisi ini diperlukan agar kursidapat terkunci di tempatnya.
3 - Penyetelan kemiringan sanda- ran punggung Dorong gagangnya ke arah bela- kang.
4 - Penyetelan tinggi kursi penge- mudi atau penumpang
Tarik gagang ke arah atas atau dorong ke arah bawah sebanyakyang diperlukan untuk mempero-leh posisi yang dikehendaki.
SELENGKAPNYA 307 ANDA
90
09-09-2002

09-09-2002
Jangan sekali-kali berken- dara dengan sandarankepala terlepas ; sandarankepala harus terpasangdengan benar di tempatnya.
5 - Sandaran lenganSandaran lengan ini dapat dilipat dan dilepaskan. Untuk melepaskannya, tekan tombol yang terletak di antarasandaran lengan dan sisi kursidan tariklah.
6 - Penyetelan tinggi dan kemirin- gan sandaran kepala. Untuk menaikkan atau menurun- kan, tarik sandaran kepala kearah depan dan geser secarabersamaan. Untuk melepaskan sandaran kepala, pasang sandaran keposisi atas, angkat lidahnya den-gan menggunakan sekepingkoin, dan tarik sekaligus ke arahdepan dan ke arah atas. Untuk mengembalikan ke posisi- nya, pasang batang sandarankepala ke lubang dengan tetapmempertahankan posisi lurusnyadengan sandaran punggung. Sandaran punggung aktif(kursi depan) Sandaran punggung ini mempunyai sistem yang dapat menghindari"cedera leher". Saat terjadi benturan dari belakang, gerakan tubuh pada sandaran pung-gung kursi menyebabkan sandarankepala bergerak ke arah depan danke arah atas, dan ini akan mencegahterhempasnya kepala ke belakang.
7 - Laci penyimpanan
Ada dua laci penyimpanan yang terletak di bawah masing-masing kursi depan.
Ð Untuk membuka laci, angkat dan
tarik lacinya.
Ð Untuk mengeluarkan laci, buka laci sampai habis, tekan ujung-ujungpenggesernya dan angkat laci, lalulepaskan keseluruhan laci.
Jangan meletakkan barang yangberat di dalam laci. Di bawah kursi depan penumpang, pengaturan lantainya memungkin-kan disimpannya perlengkapan P3Kdan segitiga peringatan (model yangkecil). SANDARAN KEPALABELAKANG Sandaran kepala belakang mempu- nyai posisi tinggi saat digunakan danposisi rendah saat disimpan. Sandaran kepala belakang ini dapat juga dilepas. Untuk melepasnya, tarik ke arah atas sampai ke batas dan tekan pasak-nya.
SELENGKAPNYA 307 ANDA
91
Penyetelan benar bila tepi atas sandaran kepala sejajardengan bagian atas kepala.

09-09-2002
Jangan sekali-kali berken- dara dengan sandarankepala terlepas ; sandarankepala harus terpasangdengan benar di tempatnya.
5 - Sandaran lenganSandaran lengan ini dapat dilipat dan dilepaskan. Untuk melepaskannya, tekan tombol yang terletak di antarasandaran lengan dan sisi kursidan tariklah.
6 - Penyetelan tinggi dan kemirin- gan sandaran kepala. Untuk menaikkan atau menurun- kan, tarik sandaran kepala kearah depan dan geser secarabersamaan. Untuk melepaskan sandaran kepala, pasang sandaran keposisi atas, angkat lidahnya den-gan menggunakan sekepingkoin, dan tarik sekaligus ke arahdepan dan ke arah atas. Untuk mengembalikan ke posisi- nya, pasang batang sandarankepala ke lubang dengan tetapmempertahankan posisi lurusnyadengan sandaran punggung. Sandaran punggung aktif(kursi depan) Sandaran punggung ini mempunyai sistem yang dapat menghindari"cedera leher". Saat terjadi benturan dari belakang, gerakan tubuh pada sandaran pung-gung kursi menyebabkan sandarankepala bergerak ke arah depan danke arah atas, dan ini akan mencegahterhempasnya kepala ke belakang.
7 - Laci penyimpanan
Ada dua laci penyimpanan yang terletak di bawah masing-masing kursi depan.
Ð Untuk membuka laci, angkat dan
tarik lacinya.
Ð Untuk mengeluarkan laci, buka laci sampai habis, tekan ujung-ujungpenggesernya dan angkat laci, lalulepaskan keseluruhan laci.
Jangan meletakkan barang yangberat di dalam laci. Di bawah kursi depan penumpang, pengaturan lantainya memungkin-kan disimpannya perlengkapan P3Kdan segitiga peringatan (model yangkecil). SANDARAN KEPALABELAKANG Sandaran kepala belakang mempu- nyai posisi tinggi saat digunakan danposisi rendah saat disimpan. Sandaran kepala belakang ini dapat juga dilepas. Untuk melepasnya, tarik ke arah atas sampai ke batas dan tekan pasak-nya.
SELENGKAPNYA 307 ANDA
91
Penyetelan benar bila tepi atas sandaran kepala sejajardengan bagian atas kepala.

09-09-2002

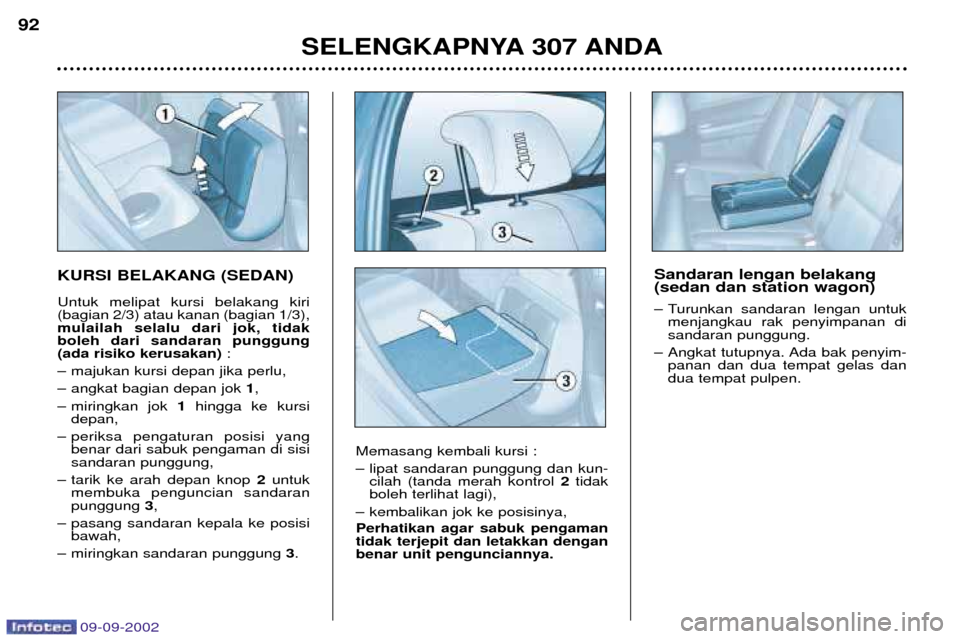

KURSI BELAKANG (SEDAN) Untuk melipat kursi belakang kiri (bagian 2/3) atau kanan (bagian 1/3),mulailah selalu dari jok, tidakboleh dari sandaran punggung(ada risiko kerusakan):
Ð majukan kursi depan jika perlu,
Ð angkat bagian depan jok 1,
Ð miringkan jok 1hingga ke kursi
depan,
Ð periksa pengaturan posisi yang benar dari sabuk pengaman di sisi sandaran punggung,
Ð tarik ke arah depan knop 2untuk
membuka penguncian sandaranpunggung 3,
Ð pasang sandaran kepala ke posisi bawah,
Ð miringkan sandaran punggung 3. Memasang kembali kursi :
Ð lipat sandaran punggung dan kun-
cilah (tanda merah kontrol 2tidak
boleh terlihat lagi),
Ð kembalikan jok ke posisinya, Perhatikan agar sabuk pengaman tidak terjepit dan letakkan denganbenar unit pengunciannya.
SELENGKAPNYA 307 ANDA
92
Sandaran lengan belakang (sedan dan station wagon)
Ð Turunkan sandaran lengan untukmenjangkau rak penyimpanan di sandaran punggung.
Ð Angkat tutupnya. Ada bak penyim- panan dan dua tempat gelas dandua tempat pulpen.

09-09-2002
KURSI BELAKANG (SEDAN) Untuk melipat kursi belakang kiri (bagian 2/3) atau kanan (bagian 1/3),mulailah selalu dari jok, tidakboleh dari sandaran punggung(ada risiko kerusakan):
Ð majukan kursi depan jika perlu,
Ð angkat bagian depan jok 1,
Ð miringkan jok 1hingga ke kursi
depan,
Ð periksa pengaturan posisi yang benar dari sabuk pengaman di sisi sandaran punggung,
Ð tarik ke arah depan knop 2untuk
membuka penguncian sandaranpunggung 3,
Ð pasang sandaran kepala ke posisi bawah,
Ð miringkan sandaran punggung 3. Memasang kembali kursi :
Ð lipat sandaran punggung dan kun-
cilah (tanda merah kontrol 2tidak
boleh terlihat lagi),
Ð kembalikan jok ke posisinya, Perhatikan agar sabuk pengaman tidak terjepit dan letakkan denganbenar unit pengunciannya.
SELENGKAPNYA 307 ANDA
92
Sandaran lengan belakang (sedan dan station wagon)
Ð Turunkan sandaran lengan untukmenjangkau rak penyimpanan di sandaran punggung.
Ð Angkat tutupnya. Ada bak penyim- panan dan dua tempat gelas dandua tempat pulpen.
