INFORMACJE PRAKTYCZNE103
Światła tylne
Otworzyć pokrywę w bocznym poszy-
ciu bagażnika.
Odkręcić śrubę umieszczoną wewną-
trz bagażnika, przy pomocy klucza do
kół, jeśli to konieczne.
Rozłączyć złącze
A.
Wysunąć zespół świateł.
Odpiąć klucz Bod płytki obudowy
żarówek.
Odkręcić śrubę C przy pomocy klucza
B i wyciągnąć płytkę obudowy żaró-
wek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, umieścić klucz B
na wsporniku D i włożyć na miejsce
światło.1. Światła kierunkowskazów PY21W bursztynowe.
2. Światła cofania P21W.
3. Światła stop/światła pozycyjne P21/5W.Reflektory przeciwmgielne
przednie H1 55W
Wcisnąć miejsce pod pokrywą w celu
jej otwarcia.
Otworzyć pokrywę.
Przekręcić pokrywę w celu jej zdjęcia.
Odłączyć reflektor.
Wcisnąć dwie krawędzi zapięcia
mocującego w celu odłączenia reflek-tora.
Żarówki bursztynowe muszą
być wymieniane na żarówki
o tych samych parametrach i
tym samym kolorze.
07-10-2002

INFORMACJE PRAKTYCZNE
104
Światło przeciwmgielne tylne P21W
Odpiąć światło i wysunąć zespół światła.
Przekręcić złącze tulejowe o jedą
czwartą obrotu i wyciągnąć je.
Wymienić żarówkę. Oświetlenie tablicy
rejestracyjnej W5W
Włożyć cienki śrubokręt do jedego z
dwóch zewnętrznych otwórów przez-
roczystej osłony.
Pociągnąć go na zewnątrz aby odpiąć osłonę.
Zdjąć przezroczystą osłonę.
Wymienić uszkodzoną żarówkę.
07-10-2002

INFORMACJE PRAKTYCZNE105

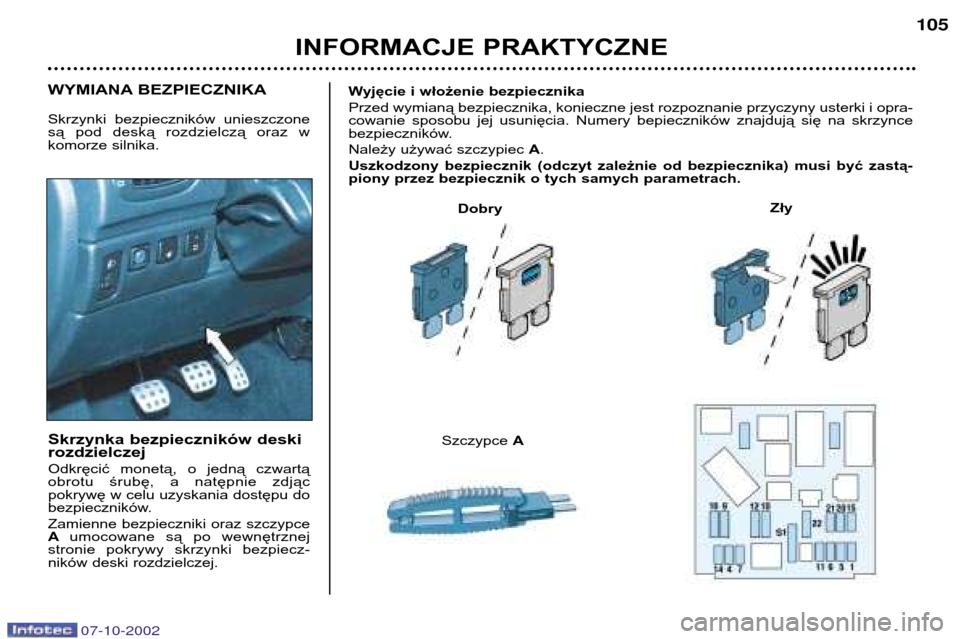

Skrzynka bezpieczników deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu do
bezpieczników.
Zamienne bezpieczniki oraz szczypce A
umocowane są po wewnętrznej
stronie pokrywy skrzynki bezpiecz-
ników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i opra-
cowanie sposobu jej usunięcia. Numery bepieczników znajdują się na skrzynce
bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być zastą-
piony przez bezpiecznik o tych samych parametrach.
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników unieszczone
są pod deską rozdzielczą oraz w
komorze silnika.
07-10-2002
Dobry Zły
Szczypce
A

INFORMACJE PRAKTYCZNE105
Skrzynka bezpieczników deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu do
bezpieczników.
Zamienne bezpieczniki oraz szczypce A
umocowane są po wewnętrznej
stronie pokrywy skrzynki bezpiecz-
ników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i opra-
cowanie sposobu jej usunięcia. Numery bepieczników znajdują się na skrzynce
bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być zastą-
piony przez bezpiecznik o tych samych parametrach.
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników unieszczone
są pod deską rozdzielczą oraz w
komorze silnika.
07-10-2002
Dobry Zły
Szczypce
A

Bezpiecznik NatężenieFunkcje
1 15A Ogrzewany fotel - Syrena alarmu
4 20A Ekran wielofunkcyjny - Kalkulator nawigacyjny - Oświetlenie bagażnika - Radioodtwarzacz - Kalkulator składanego dachu
5 15A Diagnostyka automatycznej skrzyni biegów
6 10A Poziom płynu chłodzącego - Automatyczna skrzynia biegów - Radioodtwarzacz - Czujnik kąta kierownicy (ESP)
7 15A Osprzęt nauki jazdy - Alarm instalowany w serwisie posprzedażnym - Czujnik deszczu
9 30A Pompa hydrauliczna
10 40A Odmrażanie lusterka wstecznego 11 15A Wycieraczka
12 30A Podnośniki przednich szyb
14 10A Kalkulator sterowania silnika - Poduszki powietrzne - Przełączniki przy kierownicy
15 15A
Zestaw wskaźników - Ekran wielofunkcyjny - Kalkulator nawigacyjny - Klimatyzacja - Radioodtwarzacz
16 30A Sterowanie zamykaniem (blokowaniem) / otwieraniem (odblokowaniem) drzwi i pokryw
20 10A Prawe światło stop
21 15A Lewe światło stop - trzecie światło stop
22 30A Przednia lampka sufitowa - Oświetlenie schowka - Zapalniczka
S1 Zwora Zwora PARC INFORMACJE PRAKTYCZNE
106
07-10-2002

INFORMACJE PRAKTYCZNE107
Bezpiecznik NNatężenie Funkcje
1* 20A Zespół motowentylatora
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Zasilanie BSI
5* 70A Zasilanie BSI
6* – Wolny
7* 30A Zasilanie stacyjki
8* – Wolny Skrzynka bezpieczników
komory silnika
Aby uzyskać dostęp do skrzyniki bez-
pieczników komory silnika (po stronie
akumulatora), należy odpiąć pokrywę.
Po wykonanej interwencji, należy sta-
rannie zamknąć pokrywę.
Obwód elektryczny Państwa
pojazdu jest dostosowany
do współdziałania z wypo-
sażeniem seryjnym lub opc-
jonalnym.
Przed zainstalowaniem innego wypo-
sażenia lub osprzętu elektrycznego w
pojeździe, należy skonsultować się z
ASO PEUGEOT.
Niektóre urządzenia elektryczne lub
sposób ich zamontowania mogą miećszkodliwy wpływ na działanie pojazdu
(układy elektrycznego sterowania,
obwód audio i obwód zasilania elek-trycznego).
PEUGEOT nie bierze odpowiedzial-
ności za koszty napraw samochodu
lub usuwania niesprawności spowo-
dowanych zainstalowaniem dodatko-
wego wyposażenia nie dostarczone-
go przez PEUGEOT i nie zamontowa-
nego zgodnie z jego zaleceniami, w
szczególności w przypadku wszelkich
urządzeń, których zużycie prądu
przekracza 10 miliamperów.
* Bezpieczniki "maxi" są dodatkowym zabezpieczeniem obwodów elek- trycznych. Wszelkie naprawy muszą być wykonane przez ASO
PEUGEOT.
07-10-2002

INFORMACJE PRAKTYCZNE
108

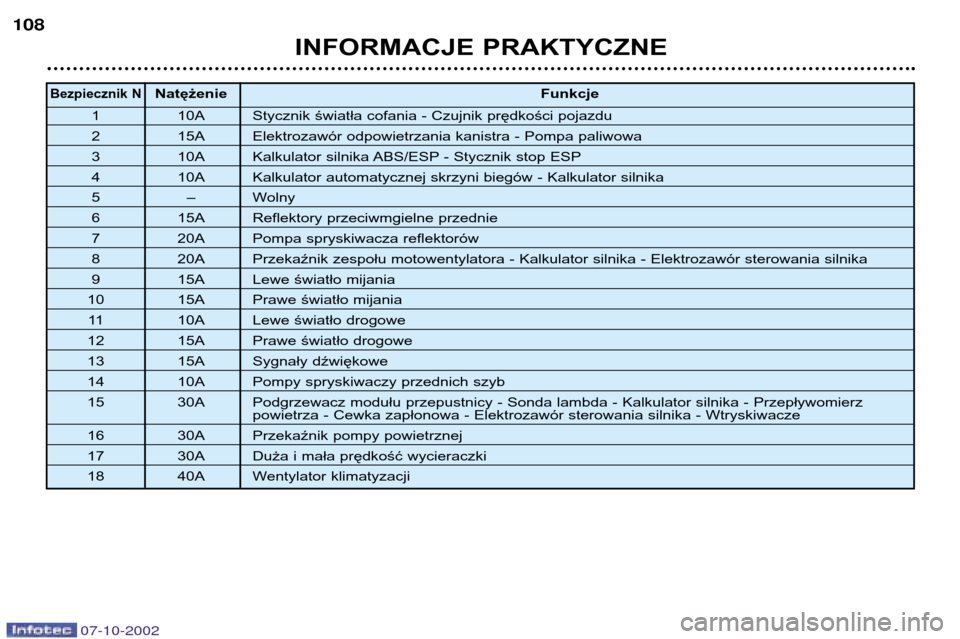

Bezpiecznik NNatężenie
Funkcje
1 10A Stycznik światła cofania - Czujnik prędkości pojazdu
2 15A Elektrozawór odpowietrzania kanistra - Pompa paliwowa
3 10A Kalkulator silnika ABS/ESP - Stycznik stop ESP
4 10A Kalkulator automatycznej skrzyni biegów - Kalkulator silnika
5 – Wolny
6 15A Reflektory przeciwmgielne przednie
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Elektrozawór sterowania silnika
9 15A Lewe światło mijania
10 15A Prawe światło mijania
11 10A Lewe światło drogowe
12 15A Prawe światło drogowe
13 15A Sygnały dźwiękowe
14 10A Pompy spryskiwaczy przednich szyb
15 30A Podgrzewacz modułu przepustnicy - Sonda lambda - Kalkulator silnika - Przepływomierz
powietrza - Cewka zapłonowa - Elektrozawór sterowania silnika - Wtryskiwacze
16 30A Przekaźnik pompy powietrznej
17 30A Duża i mała prędkość wycieraczki
18 40A Wentylator klimatyzacji
07-10-2002

INFORMACJE PRAKTYCZNE109
AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
– odłączyć akumulator,
– przestrzegać instrukcji podanych przez producenta prostownika,
– podłączyć, zaczynając od zacisku (–),
– sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotem,
należy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
– podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
– jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (–) aku- mulatora pomocniczego,
– drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody. TRYB EKONOMICZNY
Po wyłączeniu silnika, klucz w pozycji
akcesoriów, niektóre funkcje (wycieracz-
ki, podnośniki szyb, lampki sufitowe,
radioodtwarzacz, itd.) są dostępne przez
trzydzieści minut, aby nie spowodować
rozładowania akumulatora.
Po upływie tych 30 minut, na ekranie
wielofunkcyjnym pojawia się komunikat
"Tryb ekonomiczny włączony"
i
aktywne funkcje zostają przełączone w
tryb czuwania.
Rozładowany akumulator uniemożliwia
rozruch silnika.
- Nie zdejmować klem podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia obydwu klem.
- Po podłączeniu akumulatora, należy włączyć zapłon i odczekać
1 minutę zanim włączymy rozrusznik; jest to czas niezbędny do inic-
jalizacji systemów elektronicznych. W razie wystąpienia jakichkolwiek
problemów, należy skontaktować się z ASO PEUGEOT
.
W przypadku dłuższego, przekraczającego jeden miesiąc, postoju
samochodu, zaleca się odłączać akumulator.
