6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU01175

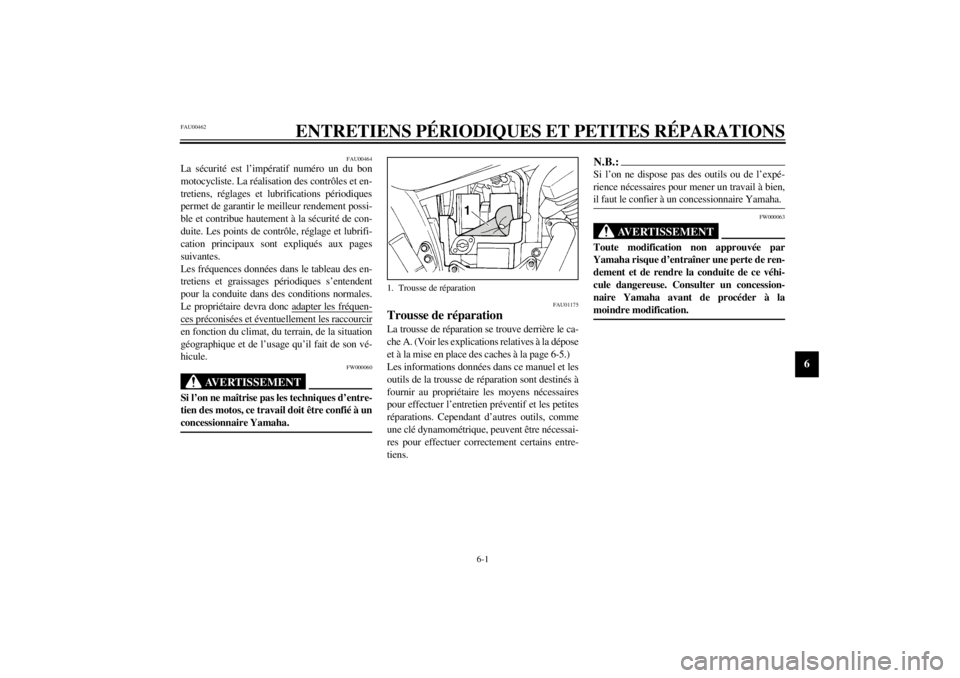

Trousse de réparation La trousse de réparation se trouve derrière le ca-
che A. (Voir les explications relatives à la dépose
et à la mise en place des caches à la page 6-5.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.
N.B.:_ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. _
FW000063
AVERTISSEMENT
_ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. _
1. Trousse de réparation
F_5kr.book Page 1 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU03685
Tableau des entretiens et graissages périodiques
N.B.:_ l
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
l
Pour 50.000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10.000 km.
l
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adé-
quats, il doit être confié à un concessionnaire Yamaha.
_CP-03FN° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
1
*
Canalisation de carburant• S’assurer que les durits d’alimentation et la durit de dépression ne
sont ni craquelées ni autrement endommagées. ÖÖÖÖ Ö
2
*
Filtre à carburant• Contrôler l’état. ÖÖ
3 Bougies• Contrôler l’état.
• Nettoyer et régler l’écartement des électrodes.ÖÖ
• Remplacer.ÖÖ
4
*
Soupapes• Contrôler le jeu aux soupapes.
•Régler.ÖÖÖÖ
5 Élément du filtre à air• Nettoyer.ÖÖ
• Remplacer.ÖÖ
6 Embrayage• Contrôler le fonctionnement.
•Régler.ÖÖÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖÖÖÖ Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
8
*
Frein arrière• Contrôler le fonctionnement et régler la garde de la pédale de
frein.ÖÖÖÖÖ Ö
• Remplacer les mâchoires de frein. Quand la limite est atteinte.
9
*
Durit de frein• Contrôler l’état (ni craquelures ni autre endommagement).ÖÖÖÖ Ö
• Remplacer. (Voir N.B. à la page 6-4.) Tous les 4 ans
F_5kr.book Page 2 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
10
*
Roues• Contrôler le voile, le serrage des rayons et l’état.
• Si nécessaire, serrer les rayons.ÖÖÖÖ
11
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖÖÖ
12
*
Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. ÖÖÖÖ
13
*
Bras oscillant• Contrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène. Tous les 50.000 km
14 Chaîne de transmission• Contrôler la tension de la chaîne.
• S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie.
15
*
Roulements de direction• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. ÖÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 20.000 km
16
*
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont correctement
serrés.ÖÖÖÖ Ö
17 Béquille latérale• Contrôler le fonctionnement.
•Lubrifier.ÖÖÖÖ Ö
18
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
19
*
Fourche avant• Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. ÖÖÖÖ
20
*
Combinés ressort/
amortisseur arrière• Contrôler le fonctionnement et s’assurer que les amortisseurs ne
fuient pas.ÖÖÖÖ
21
*
Carburateur• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti.ÖÖÖÖÖ Ö
22 Huile moteur• Changer.ÖÖÖÖÖ Ö
23Élément du filtre à huile
moteur• Remplacer.ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5kr.book Page 3 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
FAU03541
N.B.:_l
Augmenter la fréquence des nettoyages du filtre à air si la moto est utilisée dans des zones particulièrement poussiéreuses ou humides.
l
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.
• Remplacer les durits de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
_ 24
*
Contacteur de feu stop sur
freins avant et arrière• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
25 Pièces mobiles et câbles•Lubrifier.ÖÖÖÖ Ö
26
*
Système d’induction d’air• Contrôler l’état du clapet de coupure d’air et du clapet flexible.
• Remplacer tout le système d’induction si nécessaire.ÖÖÖÖ Ö
27
*
Éclairage, signalisation et
contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.ÖÖÖÖÖ Ö N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5kr.book Page 4 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01122

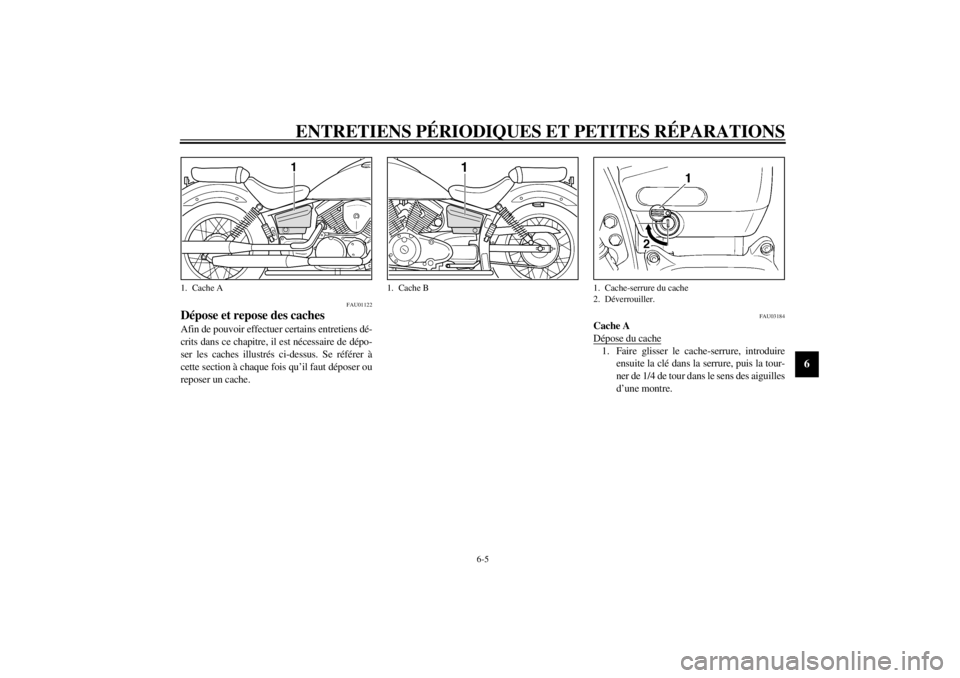

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser les caches illustrés ci-dessus. Se référer à
cette section à chaque fois qu’il faut déposer ou
reposer un cache.
FAU03184
Cache A
Dépose du cache1. Faire glisser le cache-serrure, introduire
ensuite la clé dans la serrure, puis la tour-
ner de 1/4 de tour dans le sens des aiguilles
d’une montre.
1. Cache A
1. Cache B
1. Cache-serrure du cache
2. Déverrouiller.
F_5kr.book Page 5 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
2. Déloger l’arrière du cache en tirant sur ce-
lui-ci en laissant la clé dans la serrure, puis
le faire glisser vers l’avant afin de déloger
l’avant du cache.Repose du cache
1. Remettre l’avant du cache en place, puis
appuyer sur l’arrière du cache, la clé étant
toujours dans la serrure.
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
FAU03185
Cache B
Dépose du cache1. Retirer la vis.1. Vis
F_5kr.book Page 6 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
2. Déloger l’arrière du cache en tirant sur ce-
lui-ci, puis le faire glisser vers l’avant afin
de déloger l’avant du cache.Repose du cache
1. Remettre l’avant du cache en place, puis
appuyer sur l’arrière du cache.
2. Mettre la vis en place.
F_5kr.book Page 7 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FAU03329
Contrôle des bougies Les bougies sont des pièces importantes du mo-
teur et leur contrôle est simple. Les bougies doi-
vent être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et les dé-
pôts finissent par les user. L’état des bougies ré-
vèle en outre l’état du moteur.
Dépose d’une bougie
1. Retirer le capuchon de bougie.2. Déposer la bougie comme illustré, en se
servant de la clé à bougie fournie dans la
trousse de réparation.Contrôle des bougies
1. S’assurer que la porcelaine autour de
l’électrode centrale de chaque bougie soit
de couleur café au lait clair ou légèrement
foncé, couleur idéale pour une moto utili-
sée dans des conditions normales.
2. S’assurer que la porcelaine de chacune des
bougies d’un moteur soit bien de couleur
identique.
N.B.:_ Si la couleur d’une bougie est nettement diffé-
rente, le moteur pourrait présenter une anoma-
lie. Ne jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préférable de
confier le véhicule à un concessionnaire
Yamaha. _3. Contrôler l’usure des électrodes et la pré-
sence de dépôts de calamine ou autres. Si
l’usure est excessive ou les dépôts trop im-
portants, il convient de remplacer la bou-
gie concernée.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée :
CR6HSA (NGK) ou
U20FSR-U (DENSO)
F_5kr.book Page 8 Tuesday, September 12, 2000 10:34 AM
