COMMANDES ET INSTRUMENTS
3-5
3
FAU00143
Contacteur du démarreur “ ”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-11.)
FAU00157
Sélecteur Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
1. Levier d’embrayage
1. Sélecteur
F_5kr.book Page 5 Tuesday, September 12, 2000 10:34 AM

COMMANDES ET INSTRUMENTS
3-6
3
FAU00158

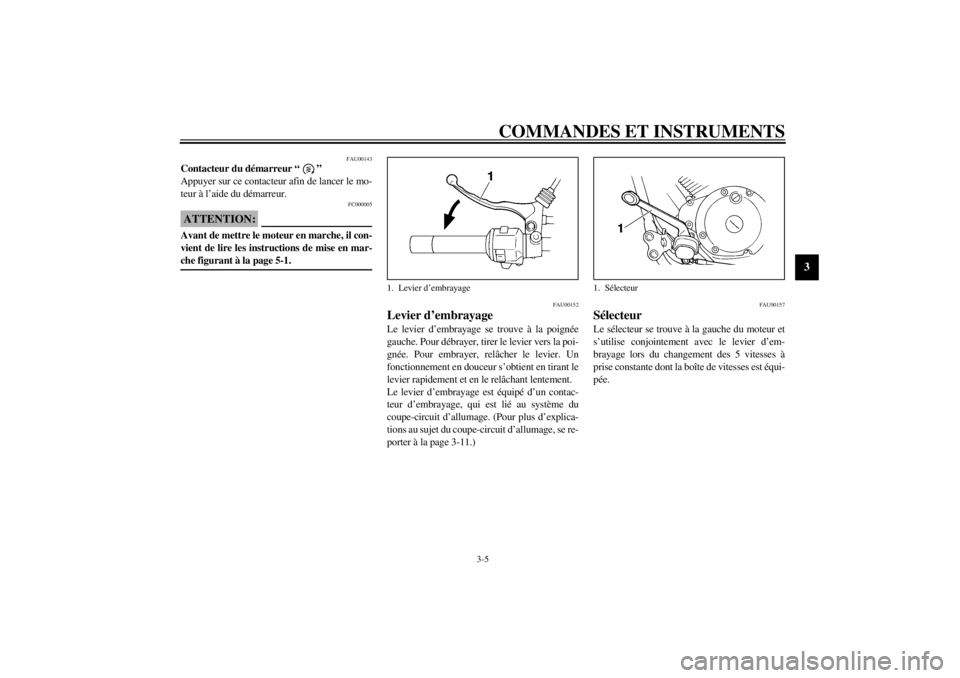

Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.
FAU00162
Pédale de frein La pédale de frein figure à la droite de la moto.
Pour actionner le frein arrière, appuyer sur la pé-
dale de frein.
FAU03756
Bouchon du réservoir de carburant Retrait du bouchon du réservoir de carbu-
rant
Introduire la clé dans la serrure, puis la tourner
de 1/4 de tour dans le sens des aiguilles d’une
montre. Le bouchon est déverrouillé et peut être
retiré.
Repose du bouchon du réservoir de carbu-
rant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, puis la retirer.
1. Levier de frein
1. Pédale de frein
1. Déverrouiller.
F_5kr.book Page 6 Tuesday, September 12, 2000 10:34 AM

COMMANDES ET INSTRUMENTS
3-7
3
N.B.:_ Le bouchon ne peut être remis en place correcte-
ment si la clé n’est pas dans la serrure. De plus,
la clé ne peut être retirée si le bouchon n’est pas
correctement mis en place et verrouillé. _
FWA00032
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est installé correctement avant de se
mettre en route. _
FAU01183
Carburant S’assurer que le niveau de carburant est suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_ l
Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon du carburant ris-
que de déborder lorsqu’il chauffe et se
dilate.
l
Éviter de renverser du carburant sur le
moteur chaud.
_
FAU00185
ATTENTION:_ Essuyer immédiatement toute coulure de
carburant à l’aide d’un chiffon propre, sec et
doux. En effet, le carburant risque d’abîmer
les surfaces peintes ou les pièces en plastique. _
FAU00191
N.B.:_ En cas de cognement ou de cliquetis, changer de
marque d’essence ou utiliser une essence d’un
indice d’octane supérieur. _

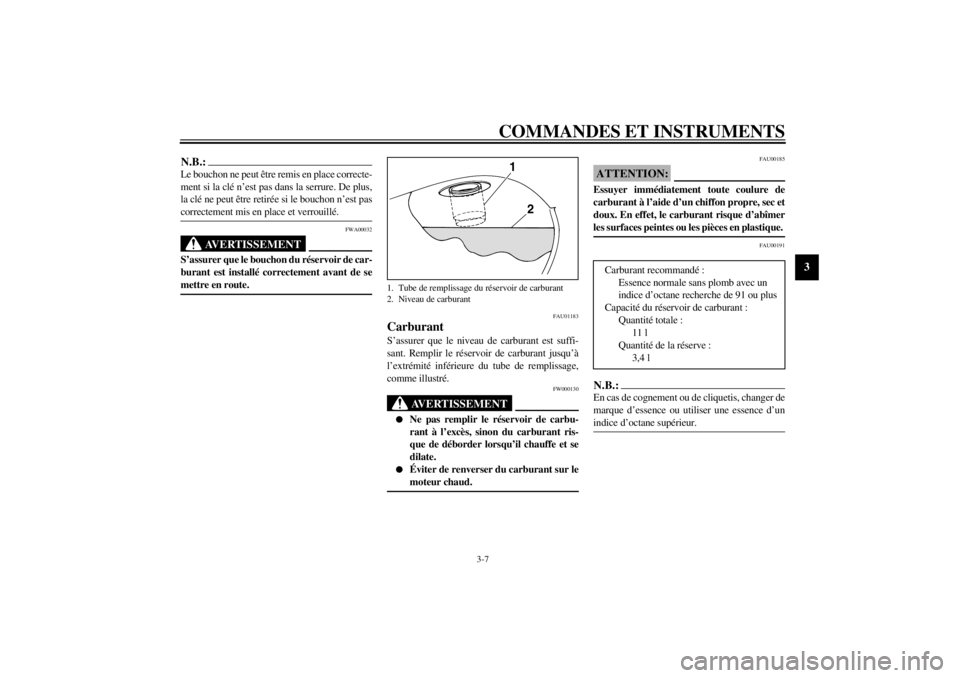

1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
Carburant recommandé :
Essence normale sans plomb avec un
indice d’octane recherche de 91 ou plus
Capacité du réservoir de carburant :
Quantité totale :
11 l
Quantité de la réserve :
3,4 l
F_5kr.book Page 7 Tuesday, September 12, 2000 10:34 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU03236

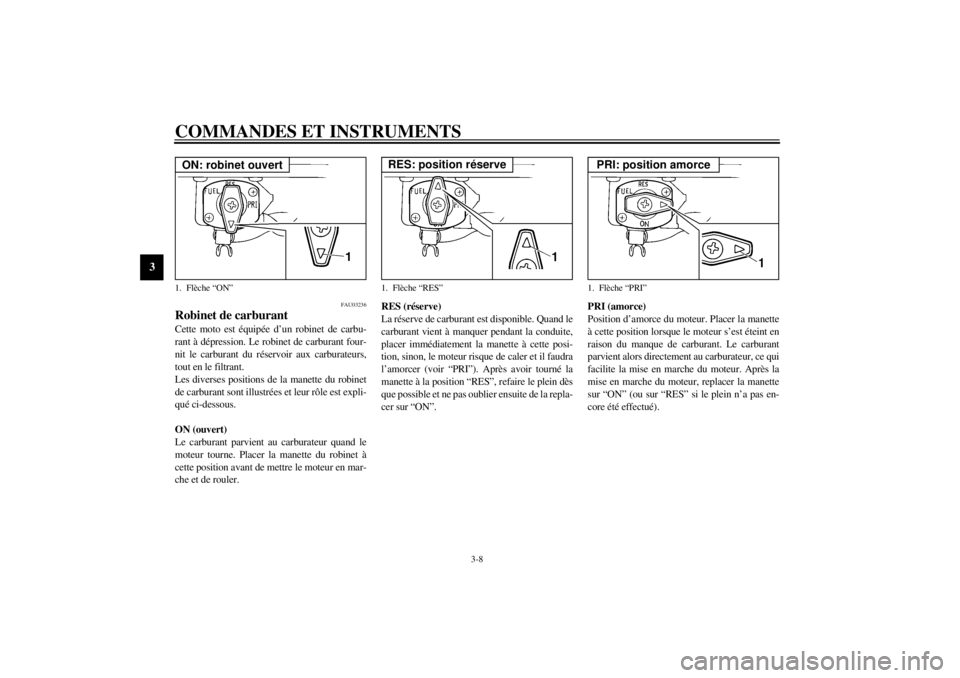

Robinet de carburant Cette moto est équipée d’un robinet de carbu-
rant à dépression. Le robinet de carburant four-
nit le carburant du réservoir aux carburateurs,
tout en le filtrant.
Les diverses positions de la manette du robinet
de carburant sont illustrées et leur rôle est expli-
qué ci-dessous.
ON (ouvert)
Le carburant parvient au carburateur quand le
moteur tourne. Placer la manette du robinet à
cette position avant de mettre le moteur en mar-
che et de rouler.RES (réserve)
La réserve de carburant est disponible. Quand le
carburant vient à manquer pendant la conduite,
placer immédiatement la manette à cette posi-
tion, sinon, le moteur risque de caler et il faudra
l’amorcer (voir “PRI”). Après avoir tourné la
manette à la position “RES”, refaire le plein dès
que possible et ne pas oublier ensuite de la repla-
cer sur “ON”.PRI (amorce)
Position d’amorce du moteur. Placer la manette
à cette position lorsque le moteur s’est éteint en
raison du manque de carburant. Le carburant
parvient alors directement au carburateur, ce qui
facilite la mise en marche du moteur. Après la
mise en marche du moteur, replacer la manette
sur “ON” (ou sur “RES” si le plein n’a pas en-
core été effectué).1. Flèche “ON”ON: robinet ouvert
1. Flèche “RES”RES: position réserve
1. Flèche “PRI”PRI: position amorce
F_5kr.book Page 8 Tuesday, September 12, 2000 10:34 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU02976

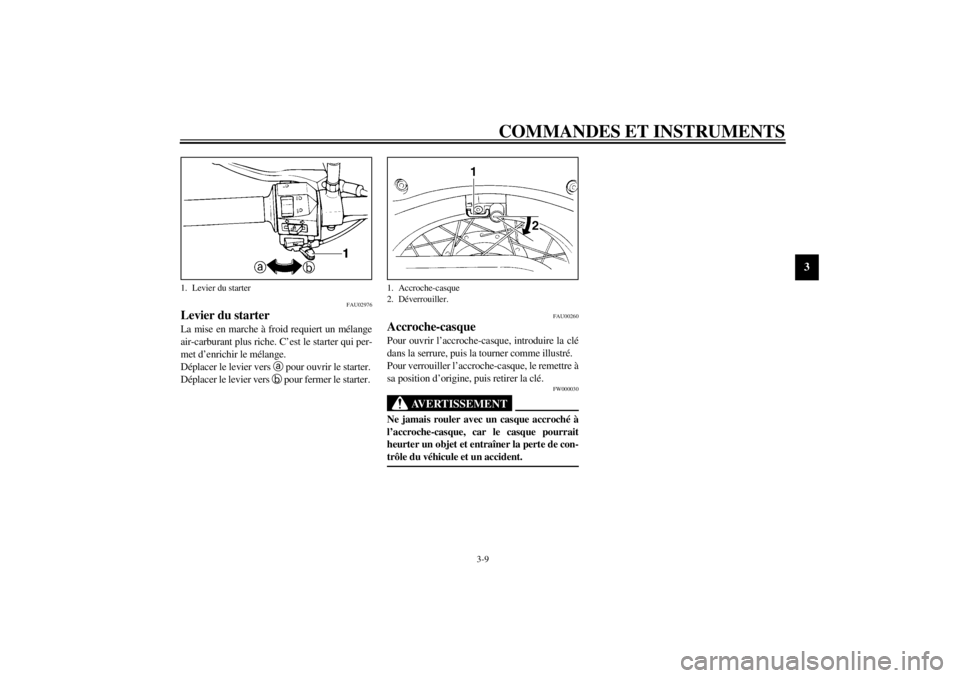

Levier du starter La mise en marche à froid requiert un mélange
air-carburant plus riche. C’est le starter qui per-
met d’enrichir le mélange.
Déplacer le levier vers
a pour ouvrir le starter.
Déplacer le levier vers
b pour fermer le starter.
FAU00260
Accroche-casque Pour ouvrir l’accroche-casque, introduire la clé
dans la serrure, puis la tourner comme illustré.
Pour verrouiller l’accroche-casque, le remettre à
sa position d’origine, puis retirer la clé.
FW000030
AVERTISSEMENT
_ Ne jamais rouler avec un casque accroché à
l’accroche-casque, car le casque pourrait
heurter un objet et entraîner la perte de con-
trôle du véhicule et un accident. _
1. Levier du starter
1. Accroche-casque
2. Déverrouiller.
F_5kr.book Page 9 Tuesday, September 12, 2000 10:34 AM

COMMANDES ET INSTRUMENTS
3-10
3
FAU00300

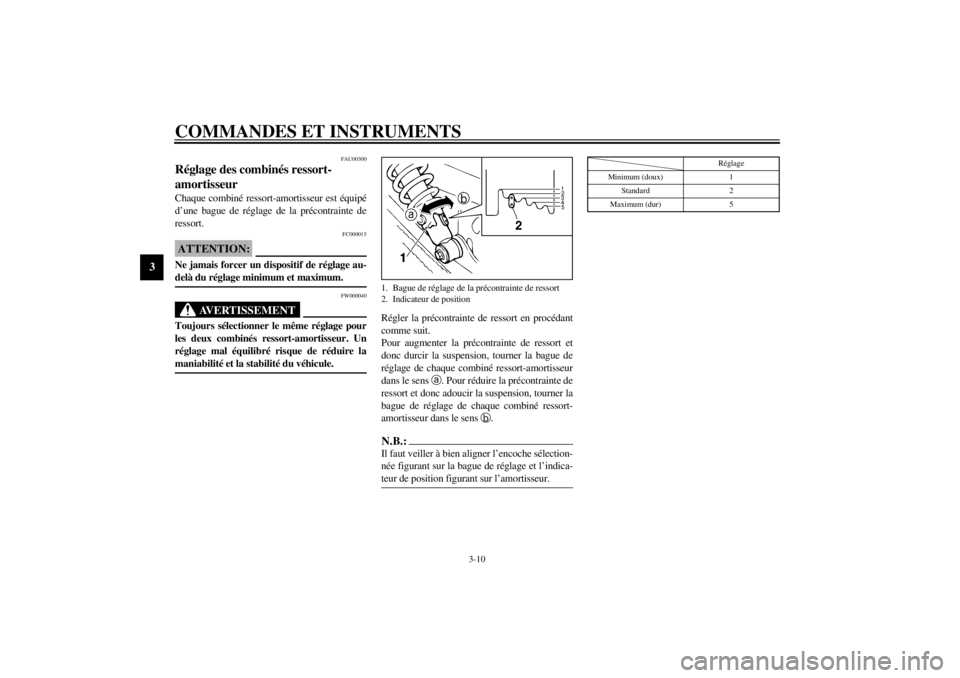

Réglage des combinés ressort-
amortisseur Chaque combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte de
ressort.
FC000015
ATTENTION:_ Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum. _
FW000040
AVERTISSEMENT
_ Toujours sélectionner le même réglage pour
les deux combinés ressort-amortisseur. Un
réglage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule. _
Régler la précontrainte de ressort en procédant
comme suit.
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, tourner la bague de
réglage de chaque combiné ressort-amortisseur
dans le sens
a. Pour réduire la précontrainte de
ressort et donc adoucir la suspension, tourner la
bague de réglage de chaque combiné ressort-
amortisseur dans le sens
b.N.B.:_ Il faut veiller à bien aligner l’encoche sélection-
née figurant sur la bague de réglage et l’indica-
teur de position figurant sur l’amortisseur. _
CI-01F
1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
Réglage
Minimum (doux) 1
Standard 2
Maximum (dur) 5
F_5kr.book Page 10 Tuesday, September 12, 2000 10:34 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU00330
Béquille latérale La béquille latérale est située sur le côté gauche
du cadre. Relever ou déployer la béquille laté-
rale avec le pied tout en maintenant la moto à la
verticale.N.B.:_ Le contacteur intégré à la béquille latérale fait
partie du système du coupe-circuit d’allumage,
qui coupe l’allumage dans certaines situations.
(Le fonctionnement du système du coupe-cir-
cuit d’allumage est expliqué plus bas.) _
FW000044
AVERTISSEMENT
_ Ne pas rouler avec la béquille latérale dé-
ployée ou lorsque la béquille ne se relève pas
correctement. Celle-ci pourrait toucher le sol
et distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le système de coupe-
circuit d’allumage de Yamaha permet de
rappeler au pilote qu’il doit relever la
béquille latérale avant de se mettre en route.
Il convient donc de contrôler régulièrement
ce système en procédant comme décrit ci-
après et de le faire réparer par un conces-
sionnaire Yamaha en cas de mauvais fonc-
tionnement. _
FAU03720
Système du coupe-circuit d’allumage Le système du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille latérale,
d’embrayage et de point mort, remplit les fonc-
tions suivantes.l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que la
béquille latérale est relevée mais que le le-
vier d’embrayage n’est pas actionné.
l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que le le-
vier d’embrayage est actionné mais que la
béquille latérale n’a pas été relevée.
l
Il coupe le moteur lorsqu’une vitesse est
engagée et que l’on déploie la béquille la-
térale.
Contrôler régulièrement le fonctionnement du
système du coupe-circuit d’allumage en effec-
tuant le procédé suivant.
FW000045
AVERTISSEMENT
_ Si un mauvais fonctionnement est constaté,
faire contrôler le système par un concession-
naire Yamaha avant de démarrer. _
F_5kr.book Page 11 Tuesday, September 12, 2000 10:34 AM

COMMANDES ET INSTRUMENTS
3-12
3

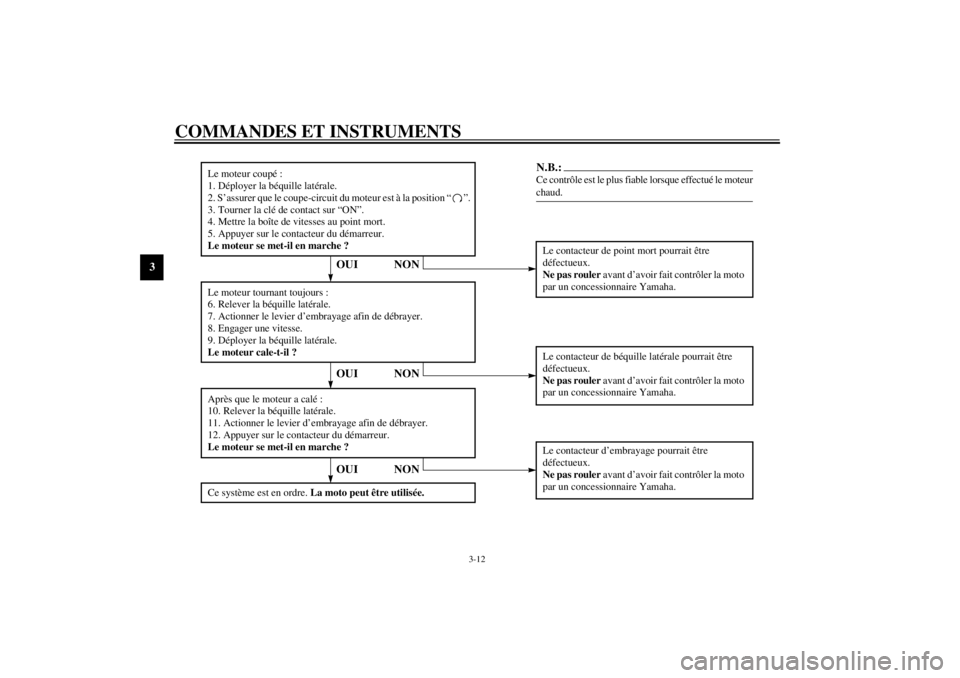

CD-01F
Le moteur coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “ ”.
3. Tourner la clé de contact sur “ON”.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer.
12. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
NON
N.B.:Ce contrôle est le plus fiable lorsque effectué le moteur
chaud.
OUIOUI NON
Ce système est en ordre.
La moto peut être utilisée.
OUI NON
