Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU03188

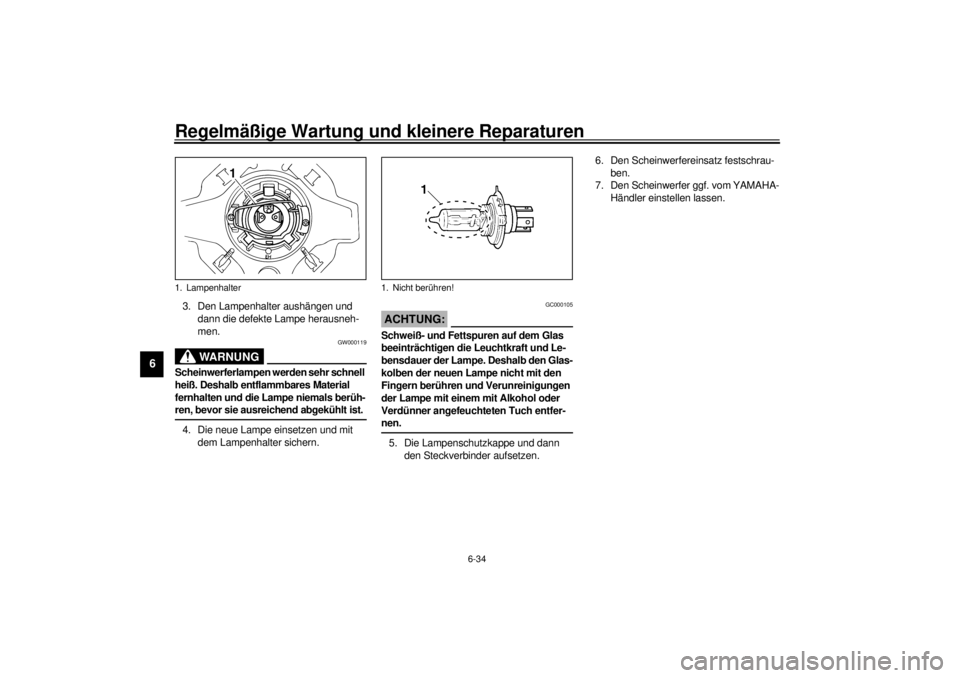

Scheinwerferlampe auswechselnDer Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgenderma-
ßen ausgewechselt werden.

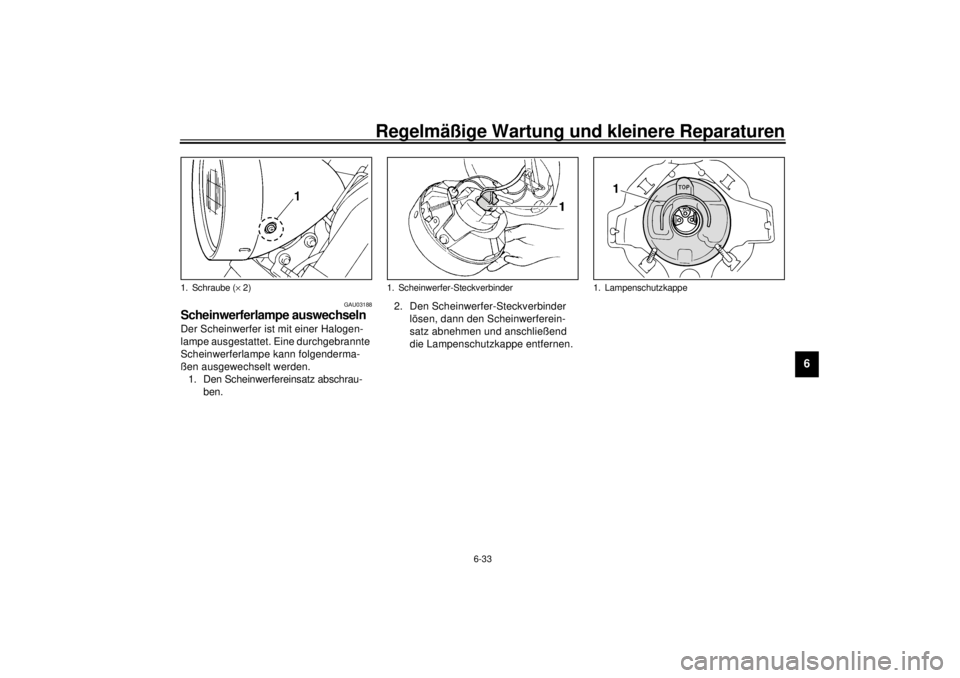

1. Den Scheinwerfereinsatz abschrau-
ben.2. Den Scheinwerfer-Steckverbinder
lösen, dann den Scheinwerferein-
satz abnehmen und anschließend
die Lampenschutzkappe entfernen.1. Schraube (´ 2)
1. Scheinwerfer-Steckverbinder
1. Lampenschutzkappe
G_5kr.book Page 33 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-34
6
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr schnell
heiß. Deshalb entflammbares Material
fernhalten und die Lampe niemals berüh-
ren, bevor sie ausreichend abgekühlt ist. _4. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den Glas-
kolben der neuen Lampe nicht mit den
Fingern berühren und Verunreinigungen
der Lampe mit einem mit Alkohol oder
Verdünner angefeuchteten Tuch entfer-
nen. _5. Die Lampenschutzkappe und dann
den Steckverbinder aufsetzen.6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
1. Lampenhalter
1. Nicht berühren!
G_5kr.book Page 34 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-35
6
GAU01623
Rücklicht-/Bremslichtlampe
auswechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
1. Schraube (´ 2)
1. Rücklicht-/Bremslicht-Lampe
G_5kr.book Page 35 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-36
6
GAU03218
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
GAU01579
Motorrad aufbocken Da dieses Modell keinen Hauptständer
besitzt, sollten beim Ausbau der Räder
oder zum Erledigen von anderen War-
tungsarbeiten, bei denen das Motorrad
sicher und senkrecht stehen muß, folgen-
de Hinweise beachtet werden.
Vor der Wartungsarbeit prüfen, ob das
Motorrad sicher und senkrecht steht. Es
kann nach Bedarf auch eine stabile Holz-
kiste unter dem Motor plaziert werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisieren.
Dazu entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.
1. Schraube (´ 2)
1. Blinkerlampe
G_5kr.book Page 36 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-37
6
Hinterrad
Das Motorrad so abstützen, daß das Hin-
terrad sich frei drehen läßt. Dazu entwe-
der hinten einen Motorrad-Montagestän-
der verwenden oder zwei Aufbockständer
unter den Hauptrahmen oder die Schwin-
genarme stellen.
GAU03737
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt wer-
den.
l
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
_1. Die Tachowelle am Vorderrad lösen.2. Die Vorderachs-Klemmschraube lok-
kern.
3. Die Gummikappe abnehmen und
dann die Radachse lockern.
4. Das Motorrad aufbocken, um das Vor-
derrad vom Boden abzuheben; siehe
dazu Seite 6-36.
5. Die Radachse herausziehen und dann
das Rad herausrollen.
GCA00048
ACHTUNG:_ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
beläge aneinandergedrückt werden. _
1. Tachowelle
1. Vorderachs-Klemmschraube
2. Gummikappe
3. Radachse
G_5kr.book Page 37 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-38
6
GAU03738
Vorderrad einbauen

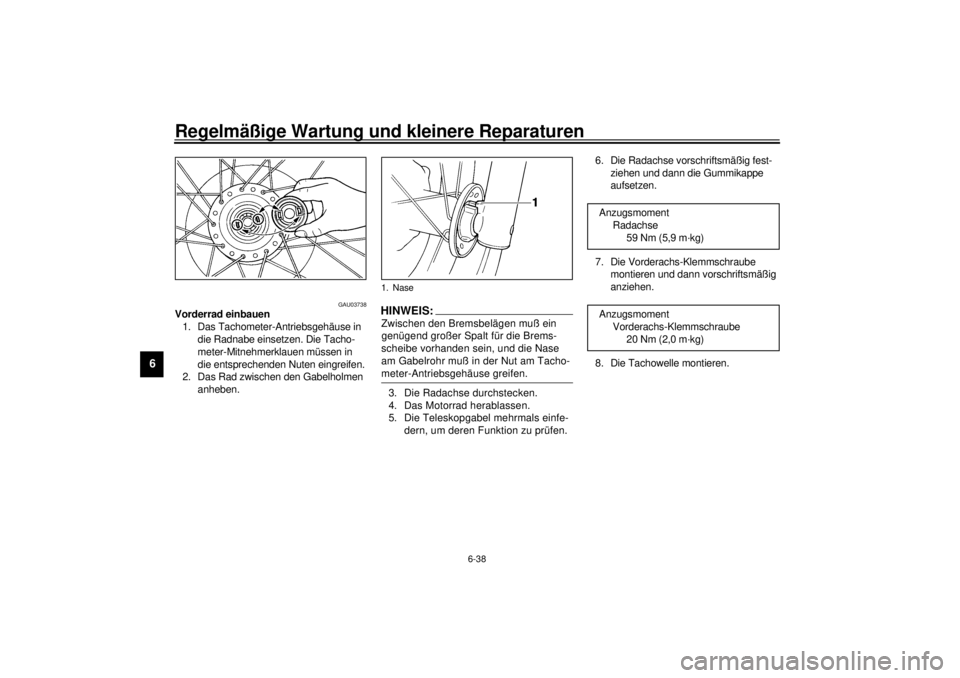

1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tacho-
meter-Mitnehmerklauen müssen in
die entsprechenden Nuten eingreifen.
2. Das Rad zwischen den Gabelholmen
anheben.
HINWEIS:_ Zwischen den Bremsbelägen muß ein
genügend großer Spalt für die Brems-
scheibe vorhanden sein, und die Nase
am Gabelrohr muß in der Nut am Tacho-
meter-Antriebsgehäuse greifen. _3. Die Radachse durchstecken.
4. Das Motorrad herablassen.
5. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.6. Die Radachse vorschriftsmäßig fest-
ziehen und dann die Gummikappe
aufsetzen.
7. Die Vorderachs-Klemmschraube
montieren und dann vorschriftsmäßig
anziehen.
8. Die Tachowelle montieren.1. Nase
Anzugsmoment
Radachse
59 Nm (5,9 m·kg)
Anzugsmoment
Vorderachs-Klemmschraube
20 Nm (2,0 m·kg)
G_5kr.book Page 38 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-39
6
GAU03189
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_ l
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt wer-
den.
l
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
_1. Die Achsmutter und die Bremsanker-
streben-Mutter an der Bremsanker-
platte lockern.
2. Das Motorrad aufbocken, um das Hin-
terrad vom Boden abzuheben; siehe
dazu Seite 6-36.
3. Die Bremsankerstrebe durch Demon-
tieren deren Mutter und Schraube von
der Bremsankerplatte lösen.
4. Die Einstellmutter für das Fußbrems-
hebel-Spiel abschrauben und das
Bremsgestänge vom Bremswellen-
hebel lösen.5. Die Kontermutter und Einstellmutter
beider Kettenspanner lockern.
6. Die Achsmutter abschrauben und
dann die Radachse herausziehen.
7. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:_ Die Antriebskette muß für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden. _8. Das Rad herausrollen.
1. Achsmutter
2. Bremsankerstrebe
3. Mutter
4. Bremsgestänge
5. Einstellmutter (Fußbremshebel-Spiel)
1. Radachse
2. Einstellmutter (Kettendurchhang)
3. Kontermutter
G_5kr.book Page 39 Wednesday, October 4, 2000 6:14 PM

Regelmäßige Wartung und kleinere Reparaturen
6-40
6
GAU03190
Hinterrad einbauen
1. Die Radachse von der linken Seite her
durchstecken und dann die Antriebs-
kette auf das Kettenrad spannen.
2. Die Achsmutter festziehen und das
Motorrad herablassen.
3. Das Bremsgestänge am Bremswel-
lenhebel und dann die Einstellmutter
für das Fußbremshebel-Spiel montie-
ren.
4. Die Bremsankerstrebe mit deren
Schraube und Mutter an die Brems-
ankerplatte festschrauben und dann
die Schraube vorschriftsmäßig an-
ziehen.
5. Den Antriebsketten-Durchhang ein-
stellen; siehe dazu Seite 6-25.6. Die Achsmutter vorschriftsmäßig fest-
ziehen.
7. Fußbremshebel-Position und -Spiel
einstellen; siehe dazu Seite 6-20.
GW000103
WARNUNG
_ Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen. _
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsberei-
che vorzunehmen. Reparaturarbeiten
sollten jedoch unbedingt von einem
YAMAHA-Händler ausgeführt werden,
denn nur dieser bietet das Know-how, die
Werkzeuge und die Erfahrung für eine op-
timale Wartung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer Her-
steller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat. Anzugsmoment
Bremsankerstreben-Schraube
23 Nm (2,3 m·kg)
Anzugsmoment
Achsmutter
104 Nm (10,4 m·kg)
