Sicherheit hat Vorfahrt
Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit
und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen.
Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen.
Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung
unerläßlich. Und was für das Fahrzeug gilt, trifft auch für den Fahrer zu: Nur gesund, ausgeschlafen
und absolut fit sind wir in der Lage, unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel
und Alkohol sind selbstverständlich tabu. Beim Zweirad kommt es – noch mehr als beim Auto – darauf
an, daß der Fahrer jederzeit in absoluter Höchstform ist. Durch Alkohol steigt die Risikobereitschaft
stark an. Deshalb ist er auch bereits in kleinen Mengen gefährlich.
Optimale Schutzkleidung gehört zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Auto-
fahren. Ein vollständiger Schutzanzug (Lederkombi oder zerreißfester Textilanzug mit Protektoren),
robuste Stiefel, spezielle Motorradhandschuhe und ein geprüfter, perfekt sitzender Helm sind obli-
gatorisch. Aber Vorsicht: Häufig verführt sehr gute Schutzkleidung zu leichtsinnigen Fahrmanövern.
Insbesondere durch den Vollvisierhelm und einen starken Lederanzug entsteht ein trügerisches
Schutz- und Sicherheitsgefühl. Man glaubt, unverletzlich zu sein. Vergessen Sie aber nicht: Der
Motorradfahrer hat keine Knautschzone. Wer seine Gefühle nicht selbstkritisch kontrolliert, läuft
Gefahr, risikoreicher und vor allem schneller zu fahren als gesund ist. Dies gilt insbesondere bei
Regenwetter. Der gute Motorradfahrer fährt vorausschauend, souverän und defensiv! Er verhindert
Unfälle, auch wenn andere Verkehrsteilnehmer Fehler begehen.
Gute Fahrt!
G_5kr.book Page 1 Wednesday, October 4, 2000 6:14 PM

2-1
2
GAU00026

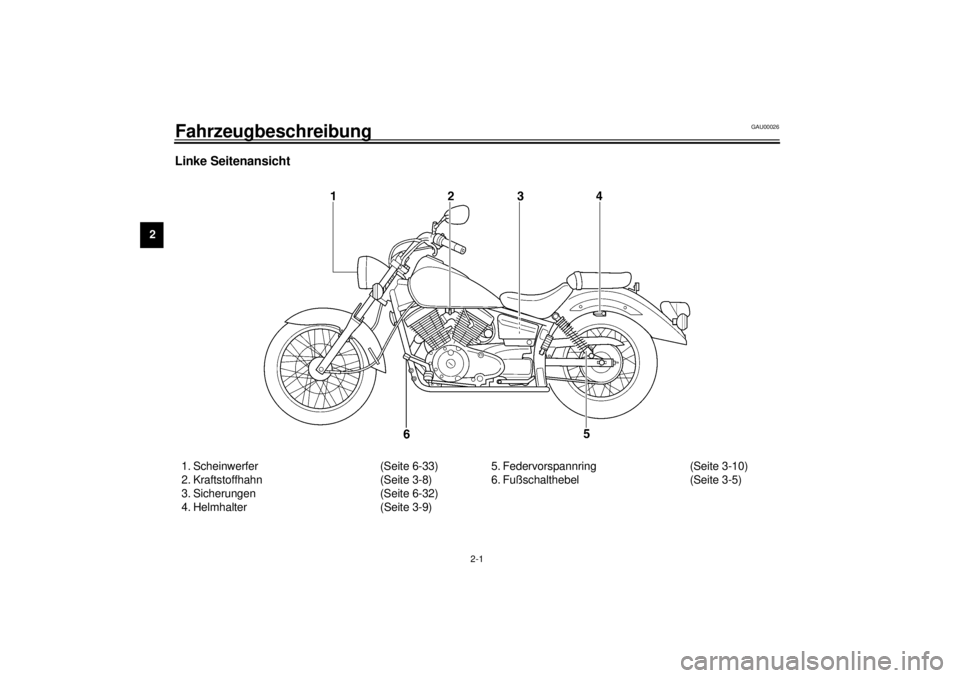

2-Fahrzeugbeschreibung Linke Seitenansicht1. Scheinwerfer (Seite 6-33)
2. Kraftstoffhahn (Seite 3-8)
3. Sicherungen (Seite 6-32)
4. Helmhalter (Seite 3-9)5. Federvorspannring (Seite 3-10)
6. Fußschalthebel (Seite 3-5)
G_5kr.book Page 1 Wednesday, October 4, 2000 6:14 PM

Fahrzeugbeschreibung
2-2
2

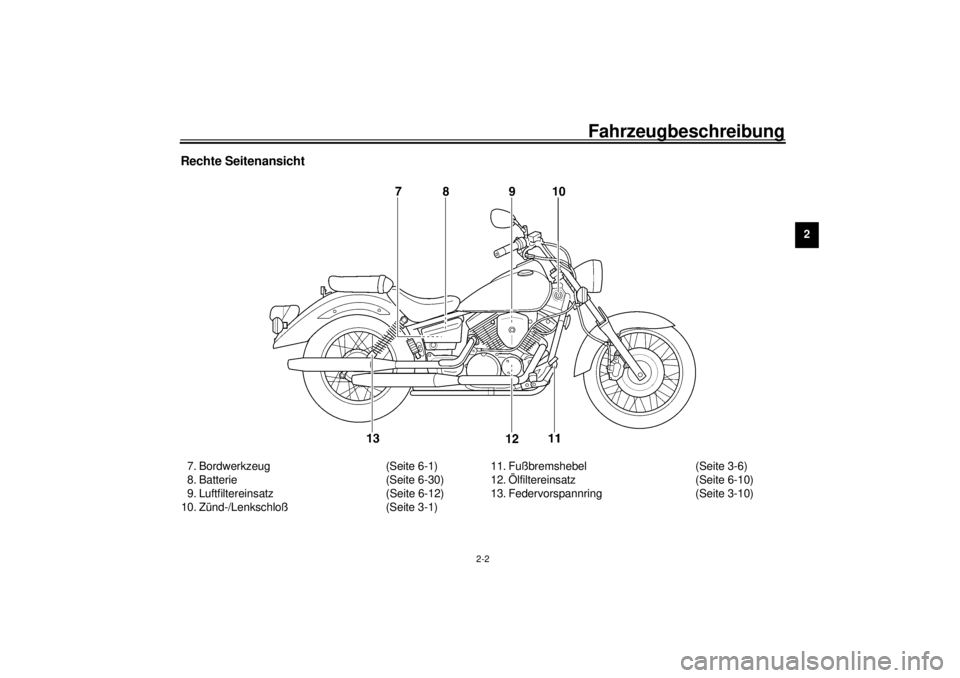

Rechte Seitenansicht7. Bordwerkzeug (Seite 6-1)
8. Batterie (Seite 6-30)
9. Luftfiltereinsatz (Seite 6-12)
10. Zünd-/Lenkschloß (Seite 3-1)11. Fußbremshebel (Seite 3-6)
12. Ölfiltereinsatz (Seite 6-10)
13. Federvorspannring (Seite 3-10)
G_5kr.book Page 2 Wednesday, October 4, 2000 6:14 PM

Fahrzeugbeschreibung
2-3
2
Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-5)
2. Lenkerarmaturen links (Seite 3-4)
3. Tachometer (Seite 3-3)
4. Lenkerarmaturen rechts (Seite 3-4)5. Handbremshebel (Seite 3-6)
6. Gasdrehgriff (Seite 6-15)
7. Tankverschluß (Seite 3-6)
G_5kr.book Page 3 Wednesday, October 4, 2000 6:14 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren FunktionGAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle und
möglicherweise zu einem Unfall führen. _1. Drücken.
2. Drehen.
G_5kr.book Page 1 Wednesday, October 4, 2000 6:14 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAAU03777
Motorstörungs-Warnleuchte “ ”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt die
Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.HINWEIS:_ Wenn der Zündschlüssel auf “ON” gestellt
wird, leuchtet die Warnleuchte kurz auf und
blinkt dann, was unter diesen Umständen
normal ist. _
1. Fernlicht-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
G_5kr.book Page 2 Wednesday, October 4, 2000 6:14 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00095
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. Mit dem Tageskilometerzähler
kann z. B. die durchschnittliche Reich-
weite einer Tankfüllung ermittelt werden,
was die Planung von Tankintervallen er-
laubt.
GAU03732
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung verschiedener Stromkreise
ausgestattet.
Falls Störungen in einem Stromkreis auftre-
ten, leuchtet bzw. blinkt die Motorstörungs-
Warnleuchte. In diesem Fall das Motorrad
von einem YAMAHA-Händler überprüfen
lassen.
GCA00061
ACHTUNG:_ In diesem Fall so bald wie möglich das
Motorrad vom YAMAHA-Händler über-
prüfen lassen, um mögliche Beschädi-
gungen des Motors zu vermeiden. _
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
1. Geschwindigkeitsmesser
2. Kilometerzähler
3. Tageskilometerzähler
4. Rückstellknopf (Tageskilometerzähler)
G_5kr.book Page 3 Wednesday, October 4, 2000 6:14 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00118
Lenkerarmaturen
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht vorn,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
1. Lichthupenschalter “ ”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
