Page 41 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-9
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:_ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. _4. Den Zündkerzenstecker aufsetzen.
a. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand
0,6–0,7 mm
Anzugsmoment
Zündkerze
12,5 Nm (1,25 m·kg)
G_5kr.book Page 9 Wednesday, October 4, 2000 6:14 PM
Page 42 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-10
6
GAU01523
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muß in den emp-
fohlenen Abständen (siehe dazu die Tabel-
le “Wartungsintervalle und Schmierdienst”)
das Motoröl gewechselt und der Ölfilterein-
satz erneuert werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS:_ Sicherstellen, daß das Fahrzeug bei der
Ölstandkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. _2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas rechts unten am Kurbelgehäuse
ablesen.
HINWEIS:_ Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den. _4. Falls der Ölstand zu niedrig ist, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
4. Motoröl-Einfüllschraubverschluß Rechts
G_5kr.book Page 10 Wednesday, October 4, 2000 6:14 PM
Page 43 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-11
6

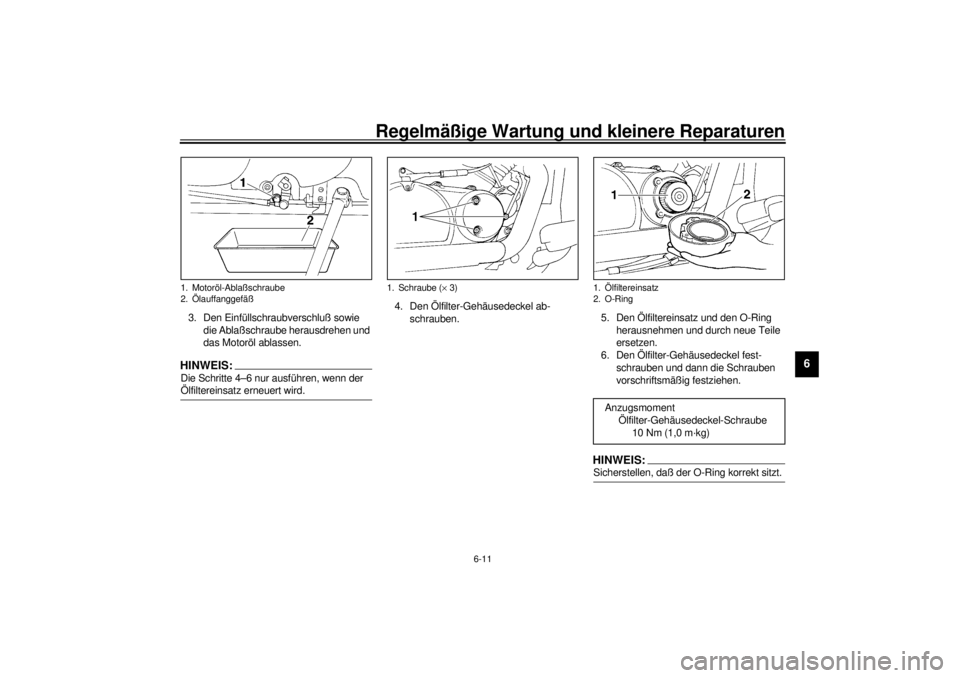

3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.HINWEIS:_ Die Schritte 4–6 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird. _
4. Den Ölfilter-Gehäusedeckel ab-
schrauben.5. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.
6. Den Ölfilter-Gehäusedeckel fest-
schrauben und dann die Schrauben
vorschriftsmäßig festziehen.
HINWEIS:_ Sicherstellen, daß der O-Ring korrekt sitzt. _
1. Motoröl-Ablaßschraube
2. Ölauffanggefäß
1. Schraube (´ 3)
1. Ölfiltereinsatz
2. O-RingAnzugsmoment
Ölfilter-Gehäusedeckel-Schraube
10 Nm (1,0 m·kg)
G_5kr.book Page 11 Wednesday, October 4, 2000 6:14 PM
Page 44 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-12
6
7. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.
8. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen und dann
den Einfüllschraubverschluß fest zu-
drehen.
GC000072
ACHTUNG:_ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen füh-
ren. Öle mit einer Dieselspezifikati-
on “.../CD” oder höherwertig nicht
verwenden. Auch Öle der Klasse
“ENERGY CONSERVING II” oder
höherwertige Öle nicht verwenden.
l
Darauf achten, daß keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
_9. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.
10. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
GAU03735
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchten Einsatz ist der Filter
häufiger zu reinigen.
1. Die Schlauchschellen-Schraube lok-
kern, den Luftfiltereinsatz abschrau-
ben und den Schlauch abziehen. Anzugsmoment
Motoröl-Ablaßschraube
34 Nm (3,4 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel mit Filterwechsel
1,6 L
Ölwechsel ohne Filterwechsel
1,4 L
Gesamtmenge (Motor trocken)
1,75 L1. Schraube (´ 2)
2. Schlauchschellen-Schraube
3. Schlauch
G_5kr.book Page 12 Wednesday, October 4, 2000 6:14 PM
Page 45 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-13
6

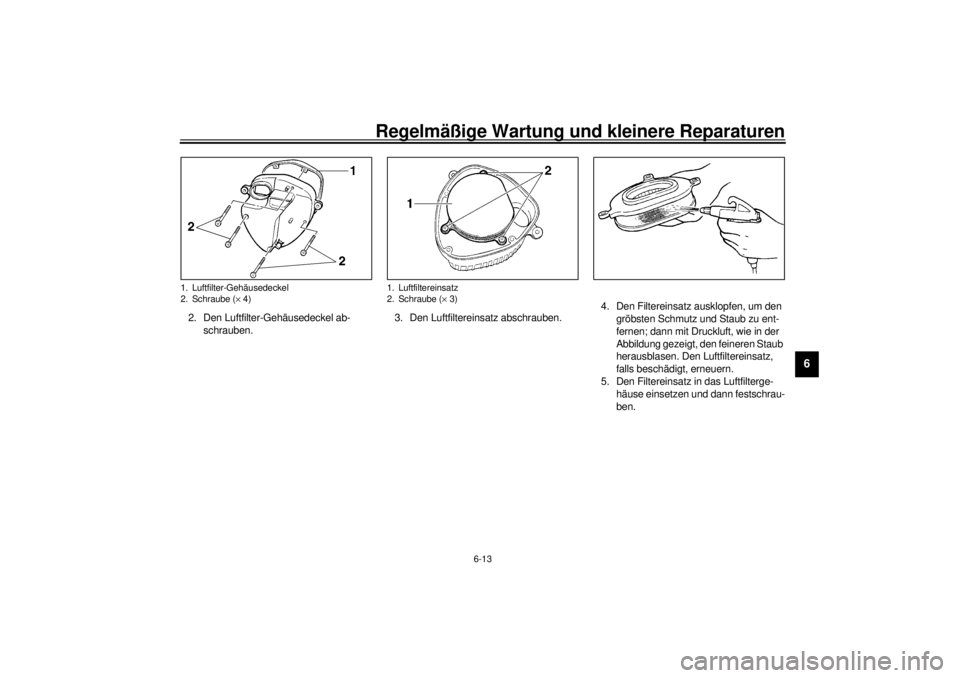

2. Den Luftfilter-Gehäusedeckel ab-
schrauben.3. Den Luftfiltereinsatz abschrauben.4. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
5. Den Filtereinsatz in das Luftfilterge-
häuse einsetzen und dann festschrau-
ben.1. Luftfilter-Gehäusedeckel
2. Schraube (´ 4)
1. Luftfiltereinsatz
2. Schraube (´ 3)
G_5kr.book Page 13 Wednesday, October 4, 2000 6:14 PM
Page 46 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-14
6
GC000082
ACHTUNG:_ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staubp-
artikel erhöhten Verschleiß an Kol-
ben und/oder Zylindern verursa-
chen.
_6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Schlauch anschließen.
8. Das Luftfiltergehäuse festschrauben.
Sicherstellen, daß der Zapfen in der
Gummitülle sitzt. Anschließend die
Schlauchschellen-Schraube festzie-
hen.
GAU00629
Vergaser einstellen Der Vergaser ist ein grundlegender Be-
standteil der Antriebseinheit und erfordert
eine höchstgenaue Einstellung. Die mei-
sten Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000094
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
1. Zapfen
2. Gummitülle
3. Schlauch
G_5kr.book Page 14 Wednesday, October 4, 2000 6:14 PM
Page 47 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GAU01168
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.HINWEIS:_ Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt. _1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _2. Den Diagnose-Drehzahlmesser an
das Zündkabel anschließen.3. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.
HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-
fen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
1. Leerlauf-EinstellschraubeLeerlaufdrehzahl
1.200–1.400 U/min
a. Gaszugspiel am Drehgriff
G_5kr.book Page 15 Wednesday, October 4, 2000 6:14 PM
Page 48 of 86
Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylin-
derfüllung nicht mehr den optimalen Wert
erreicht. Darüber hinaus kann es durch
falsches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß
das Ventilspiel in den empfohlenen Ab-
ständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) vom
YAMAHA-Händler geprüft und ggf. ein-
gestellt werden.
GAU03362
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_ l
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
l
Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_
CE-01G
CE-07G
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg175 kPa
1,75 kg/cm
2
1,75 bar200 kPa
2,00 kg/cm
2
2,00 bar
90 kg–Maximum225 kPa
2,25 kg/cm
2
2,25 bar225 kPa
2,25 kg/cm
2
2,25 bar
Max. Gesamtzuladung* 180 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
