6-7
1
1

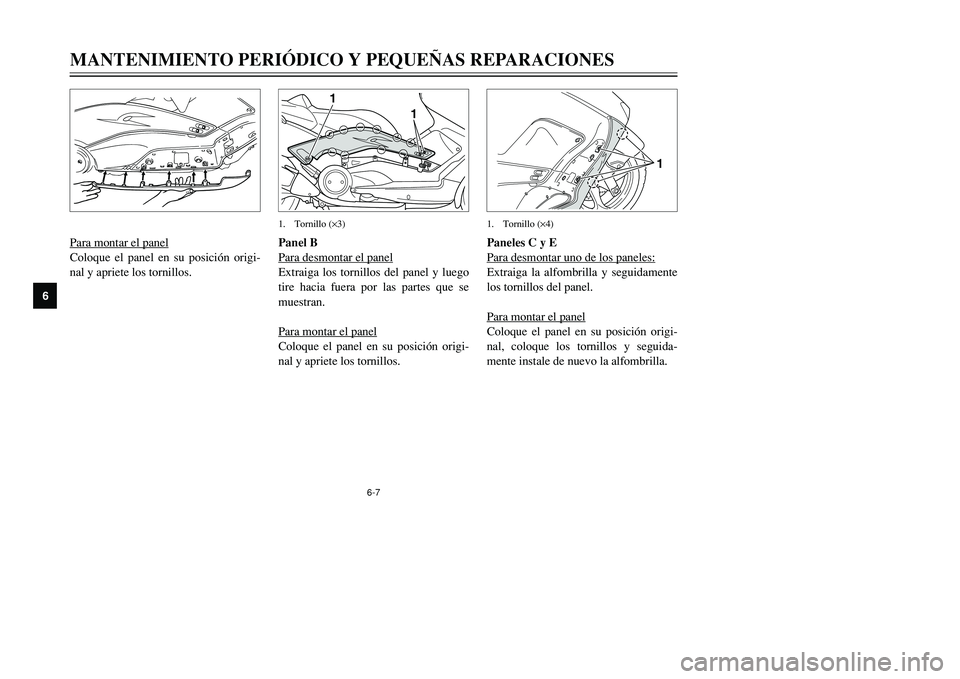

1. Tornillo (×3)
Para montar el panelColoque el panel en su posición origi-
nal y apriete los tornillos.Panel B
Para desmontar el panel
Extraiga los tornillos del panel y luego
tire hacia fuera por las partes que se
muestran.
Para montar el panelColoque el panel en su posición origi-
nal y apriete los tornillos.
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1
2
3
4
56
7
8
9
1
1. Tornillo (×4)Paneles C y E
Para desmontar uno de los paneles:Extraiga la alfombrilla y seguidamente
los tornillos del panel.
Para montar el panelColoque el panel en su posición origi-
nal, coloque los tornillos y seguida-
mente instale de nuevo la alfombrilla.
5GJ-9-SV 5/26/01 11:19 AM Page 48

6-8
1
12
Panel F
Para desmontar el panelExtraiga los tornillos del panel.
Para montar el panel1. Coloque el panel en su posición
original e instale los tornillos.Carenado B
Para desmontar el carenado
1. Desmonte los paneles C y E.
2. Desmonte los tornillos del carena-
do.
3. Desenganche el carenado del
soporte de la parte inferior.
4. Desenganche la parte delantera del
carenado empujándola hacia arriba
y seguidamente extraiga el carena-
do tirando de él.
1. Tornillo (×2) 1. Tornillo (×2)
2. Tornillo (×2)
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1
2
3
4
56
7
8
9
2
1
2
Carenado A
Para desmontar el carenado1. Desmonte los espejos retrovisores
extrayendo las tuercas.
2. Desmonte los tornillos del carena-
do.
Para montar el carenado1. Coloque el carenado en su posi-
ción original y apriete los torni-
llos.
2. Monte los espejos retrovisores
colocando las tuercas.1. Tornillo (×2)
2. Tuerca (×4)
5GJ-9-SV 5/26/01 11:19 AM Page 49

SAU03816
Comprobación de las bujíasLas bujías son componentes importan-
tes del motor y resulta fácil comprobar-
las. El calor y los depósitos de material
provocan la erosión lenta de las bujías,
por lo que éstas deben desmontarse y
comprobarse de acuerdo con el cuadro
de mantenimiento periódico y engrase.
Además, el estado de las bujías puede
reflejar el estado del motor.
6-9
1
2
1. Tornillo (×2)
2. Tornillo (×3)

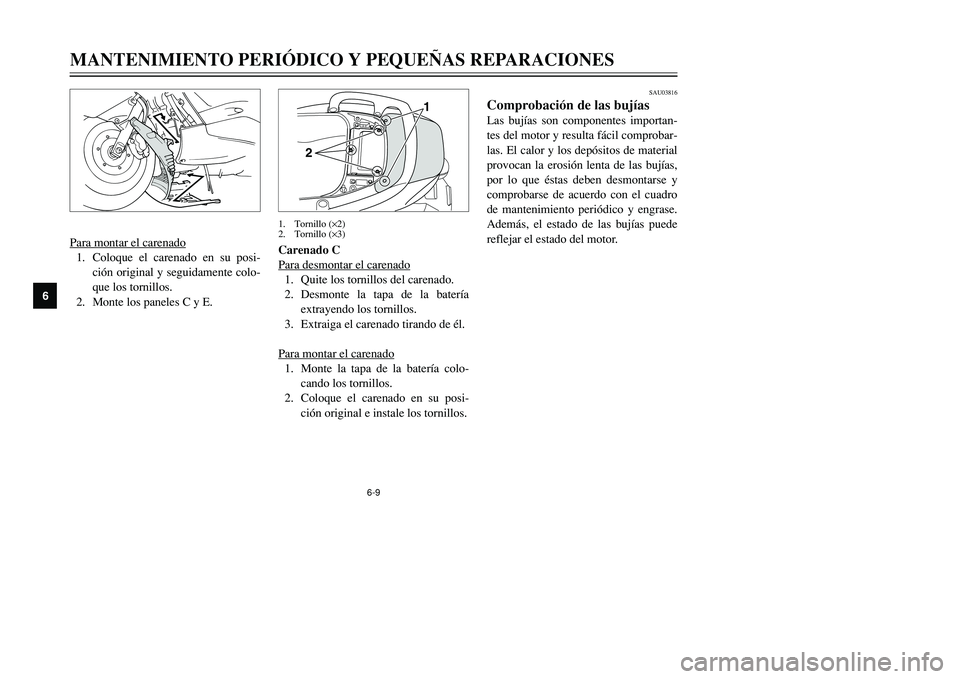

Para montar el carenado1. Coloque el carenado en su posi-
ción original y seguidamente colo-
que los tornillos.
2. Monte los paneles C y E.Carenado C
Para desmontar el carenado
1. Quite los tornillos del carenado.
2. Desmonte la tapa de la batería
extrayendo los tornillos.
3. Extraiga el carenado tirando de él.
Para montar el carenado1. Monte la tapa de la batería colo-
cando los tornillos.
2. Coloque el carenado en su posi-
ción original e instale los tornillos.
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1
2
3
4
56
7
8
95GJ-9-SV 5/26/01 11:19 AM Page 50

6-10
1
3. Retire la tapa de bujía.1. Tapa de bujía
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1
2
3
4
56
7
8
9
1

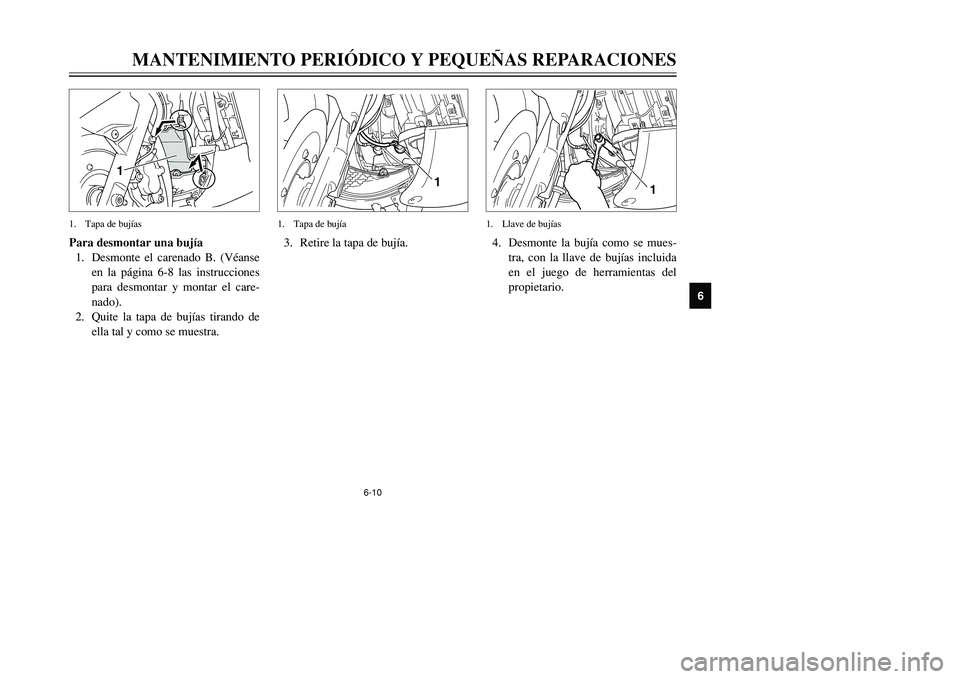

Para desmontar una bujía
1. Desmonte el carenado B. (Véanse
en la página 6-8 las instrucciones
para desmontar y montar el care-
nado).
2. Quite la tapa de bujías tirando de
ella tal y como se muestra.1. Tapa de bujías
1
4. Desmonte la bujía como se mues-
tra, con la llave de bujías incluida
en el juego de herramientas del
propietario.1. Llave de bujías
5GJ-9-SV 5/26/01 11:19 AM Page 51

6-11
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1
2
3
4
56
7
8
9
Para comprobar las bujías
1. Compruebe que el aislamiento de
porcelana que rodea al electrodo
central en cada bujía tenga un
color canela de tono entre medio y
claro (éste es el color ideal cuando
se utiliza el scooter normalmente).
2. Compruebe que todas las bujías
del motor tengan el mismo color.NOTA:
Si alguna de las bujías presenta un
color claramente diferente, puede que
el motor esté averiado. No trate de
diagnosticar usted mismo estas averías.
En lugar de ello, haga revisar el scooter
en un concesionario Yamaha.3. Compruebe la erosión del electro-
do y la acumulación excesiva de
carbono u otros depósitos en cada
bujía; cámbiela según sea necesa-
rio.Para montar una bujía
1. Mida la distancia entre electrodos
de la bujía con una galga y ajústela
al valor especificado según sea
necesario.
2. Limpie la superficie de la junta de
la bujía y su superficie de contac-
to; seguidamente elimine toda
suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bují-
as y apriétela con el par especifi-
cado.
NOTA:
Si no dispone de una llave dinamomé-
trica, una buena estimación del par
correcto es un 1/4<->1/2 vuelta adicio-
nal después de apretarla a mano. No
obstante, deberá apretar la bujía con el
par especificado tan pronto como sea
posible.4. Coloque la tapa de bujía.
Bujía especificada:
CR7E (NGK)
Distancia entre electrodos de la
bujía:
0,7–0,8 mm
Par de apriete:
Bujía:
12,5 Nm (1,25 m
0kg)
a
a. Distancia entre electrodos de la bujia
5GJ-9-SV 5/26/01 11:19 AM Page 52

6-12
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1
2
3
4
56
7
8
9
SAU03872*
Aceite del motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del
motor antes de cada utilización.
Además, debe cambiar el aceite y el
cartucho del filtro de aceite según los
intervalos que se especifican en el cua-
dro de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caba-
llete central.
SCA00081
bBPara comprobar el nivel de aceite el
motor debe estar frío, ya que de lo
contrario el resultado de la compro-
bación será erróneo.NOTA:
Verifique que el scooter se encuentre
en posición vertical para comprobar el
nivel de aceite. Una ligera inclinación
hacia el lado puede ocasionar una lec-
tura errónea.
32
1
4
1. Mirilla de control del nivel de aceite del motor
2. Nivel máximo
3. Nivel mínimo
4. Tornillo de drenaje del aceite de motor2. Arranque el motor, caliéntelo
durante dos minutos y luego páre-
lo.
3. Espere dos minutos para que el
aceite se asiente y seguidamente
observe el nivel por la mirilla de
control situada en el lado inferior
izquierdo del cárter.NOTA:
El aceite del motor debe situarse entre
las marcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra
por debajo de la marca de nivel
mínimo, añada una cantidad sufi-
ciente de aceite del tipo recomen-
dado hasta que alcance el nivel
correcto.
1
1. Tapa de bujías5. Coloque la tapa de bujías en su
posición original tal y como se
muestra y seguidamente monte el
carenado.
5GJ-9-SV 5/26/01 11:19 AM Page 53

1
2
3
4
56
7
8
9
6-13
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONESPara cambiar el aceite del motor
(con o sin sustitución del cartucho
del filtro de aceite)
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo.
2. Coloque una bandeja debajo del
motor para recoger el aceite usado.
3. Retire el tapón de llenado del acei-
te del motor y el tornillo de drena-
je para vaciar el aceite del cárter.NOTA:
Omita los pasos 4–6 si no va a cambiar
el cartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.NOTA:
Puede adquirir una llave para filtros de
aceite en un concesionario Yamaha.5. Aplique una capa fina de aceite de
motor a la junta tórica del nuevo
cartucho del filtro de aceite.NOTA:
Verifique que la junta tórica quede bien
asentada.
1
1. Tapón de llenado del aceite de motor
2
1
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
6. Coloque el nuevo cartucho del fil-
tro de aceite y seguidamente aprié-
telo con el par especificado con
una llave dinamométrica.
7. Coloque el tornillo de drenaje del
aceite del motor y apriételo con el
par especificado.
1
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m
0kg)
Par de apriete:
Tornillo de drenaje del aceite del
motor:
43 Nm (4,3 m
0kg)
5GJ-9-SV 5/26/01 11:19 AM Page 54

1
2
4
5
6
7
8
9
6-14
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
36
8. Añada la cantidad especificada del
aceite de motor recomendado y
seguidamente coloque y apriete el
tapón de llenado de aceite.
Aceite de motor recomendado:
SAE 10W-30 o 10W-40
(API SE, SF, SG o superior)
Cantidad de aceite:
Sin sustitución del cartucho del
filtro de aceite:
2,8 L
Con sustitución del cartucho del
filtro de aceite:
2,9 L
Cantidad total (motor en seco):
3,6 L
SC000072
bB8Para evitar que el embrague
patine (puesto que el aceite del
motor también lubrica el embra-
gue), no mezcle ningún aditivo
químico con el aceite ni utilice
aceites de grado superior a
“CD”. Además, no utilice aceites
con la etiqueta “ENERGY
CONSERVING II (AHORRO
DE ENERGÍA II)” o superior.
8Asegúrese de que no penetre
ningún material extraño en el
cárter.9. Arranque el motor y déjelo al
ralentí durante algunos minutos
mientras comprueba si existe algu-
na fuga de aceite. Si pierde aceite
pare inmediatamente el motor y
averigüe la causa.10. Pare el motor, compruebe el nivel
de aceite y corríjalo según sea
necesario.
