2001 YAMAHA TMAX Manuale de Empleo (in Spanish)

Especificaciones
Modelo XP500
Dimensiones
Longitud total 2.235 mm
Anchura total 775 mm
Altura total 1.410 mm
Altura del asiento 795 mm
Distancia entre ejes 1.575 mm
Holgura mínima al suelo 130 mm
Radio mínimo de giro 2.800 mm
Peso básico (con aceite y
depósito de combustible)217 kg
Motor
Tipo de motor De 4 tiempos refrigerado por
líquido, DOHC
Disposición de cilindros De 2 cilíndros inclinado hacia
adelante
Cilindrada 499 cm
3
Calibre ×Carrera 66,0 ×73,0 mm
Relación de compresión 10:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación: Colector del lubricante
SAU01038
ESPECIFICACIONES
1
2
3
4
5
6
78
9
8-1
Aceite de motor
Tipo SAE 10W-30 o 10W-40
Clasificación del aceite de motor
recomendado Servicio API tipo SE, SF, SG o
superiorbBAsegúrese de emplear aceites de motor que no contengan modificadores
antifriccíon. Los aceites para motores de automóviles de pasajeros (que
tienen normalmente la etiqueta “ENERGY CONSERVING”) contienen
aditivos antifriccíon que causan el patinaje del embrague y/o del embra-
gue del arrancador, lo cual reduce la vida útil del componente y degrade
el rendimiento del motor.
Cantidad
Sin sustitución del cartucho
del filtro de aceite 2,8 L
Con sustitución del cartucho
del filtro de aceite 2,9 L
Cantidad total (motor en seco) 3,6 L
Aceite de la cadena de transmisión
Tipo Aceite de engranajes hipoidales
“GL-4” SAE 80API
Cantidad total 0,7 L
5GJ-9-SV 5/26/01 11:19 AM Page 88

8-2
ESPECIFICACIONES
1
2
3
4
5
6
78
9
Capacidad del sistema de
enfriamiento (cantidad total)1,5 L
Filtro de aireElemento seco
Combustible
Tipo Gasolina si plomo normal
Capacidad del depósito de
combustible 14 L
Carburador
Fabricante MIKUNI
Tipo ×cantidad BS30 × 2
Bujía
Fabricante/Tipo × cantidad NGK / CR7E × 2
Huelgo de bujía 0,7–0,8 mm
Tipo de embraqueCon lubricación, automático de
múltiples discos
Transmisión
Sistema de reducción primariaEngranaje helicoidal/engranaje recto
Relación de reducción primaria 52/32 ×36/22 (2,659)
Sistema de reducción secundaria Cadena de transmisión
Relación de reducción secundaria 41/25 ×40/29 (2,262)
Tipo de transmisión Velocidad única automática
Operación Tipo automático centrífugoChasis
Tipo de bastidor Romboida
Angulo del eje delantero 28°
Base del ángulo de inclinación 95 mm
Neumáticos
Frontal
Tipo Sin cámara
Tamaño 120/70-14M/C 55S
Fabricante/ DUNLOP / D305FA
modelo BRIDGESTONE / HOOP B03
Trasero
Tipo Sin cámara
Tamaño 150/70-14M/C 66S
Fabricante/ DUNLOP / D305
modelo BRIDGESTONE / HOOP B02
Carga máxima* 183 kg
Presión de aire (neumático frío)
Hasta 90 kg de carga*
Frontal 200 kPa (2,00 kg/cm
2, 2,00 bar)
Trasero 225 kPa (2,25 kg/cm2, 2,25 bar)
Hasta 90 kg a máxima*
Frontal 225 kPa (2,25 kg/cm2, 2,25 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
5GJ-9-SV 5/26/01 11:19 AM Page 89

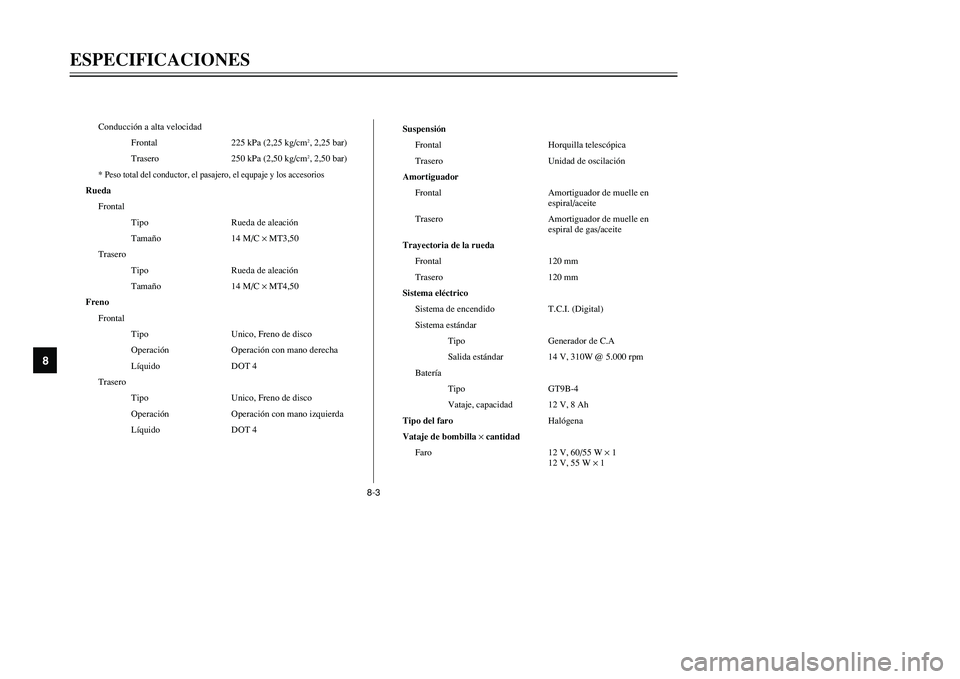

Conducción a alta velocidad
Frontal 225 kPa (2,25 kg/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total del conductor, el pasajero, el equpaje y los accesorios
Rueda
Frontal
Tipo Rueda de aleación
Tamaño 14 M/C ×MT3,50
Trasero
Tipo Rueda de aleación
Tamaño 14 M/C ×MT4,50
Freno
Frontal
Tipo Unico, Freno de disco
Operación Operación con mano derecha
Líquido DOT 4
Trasero
Tipo Unico, Freno de disco
Operación Operación con mano izquierda
Líquido DOT 4Suspensión
Frontal Horquilla telescópica
Trasero Unidad de oscilación
Amortiguador
Frontal Amortiguador de muelle en
espiral/aceite
Trasero Amortiguador de muelle en
espiral de gas/aceite
Trayectoria de la rueda
Frontal 120 mm
Trasero 120 mm
Sistema eléctrico
Sistema de encendido T.C.I. (Digital)
Sistema estándar
Tipo Generador de C.A
Salida estándar 14 V, 310W @ 5.000 rpm
Batería
Tipo GT9B-4
Vataje, capacidad 12 V, 8 Ah
Tipo del faroHalógena
Vataje de bombilla ×cantidad
Faro 12 V, 60/55 W ×1
12 V, 55 W ×1
ESPECIFICACIONES
1
2
3
4
5
6
78
9
8-3
5GJ-9-SV 5/26/01 11:19 AM Page 90

8-4
ESPECIFICACIONES
1
2
3
4
5
6
78
9

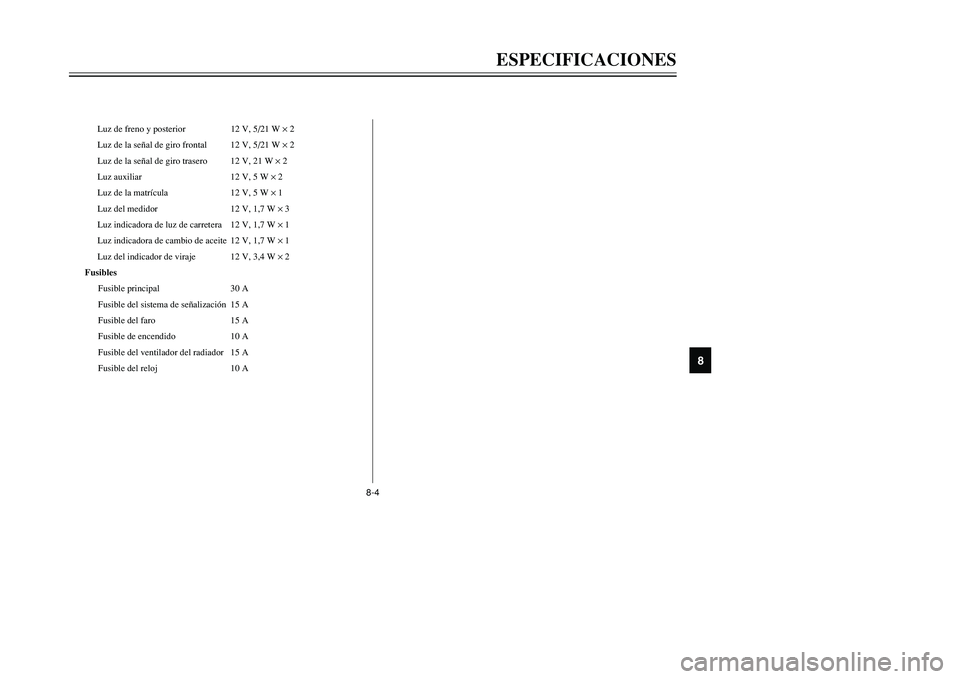

Luz de freno y posterior 12 V, 5/21 W ×2
Luz de la señal de giro frontal 12 V, 5/21 W ×2
Luz de la señal de giro trasero 12 V, 21 W ×2
Luz auxiliar 12 V, 5 W ×2
Luz de la matrícula 12 V, 5 W ×1
Luz del medidor 12 V, 1,7 W ×3
Luz indicadora de luz de carretera 12 V, 1,7 W ×1
Luz indicadora de cambio de aceite 12 V, 1,7 W ×1
Luz del indicador de viraje 12 V, 3,4 W ×2
Fusibles
Fusible principal 30 A
Fusible del sistema de señalización 15 A
Fusible del faro 15 A
Fusible de encendido 10 A
Fusible del ventilador del radiador 15 A
Fusible del reloj 10 A
5GJ-9-SV 5/26/01 11:19 AM Page 91

1
2
3
4
5
6
7
8
95GJ-9-SV 5/26/01 11:19 AM Page 92

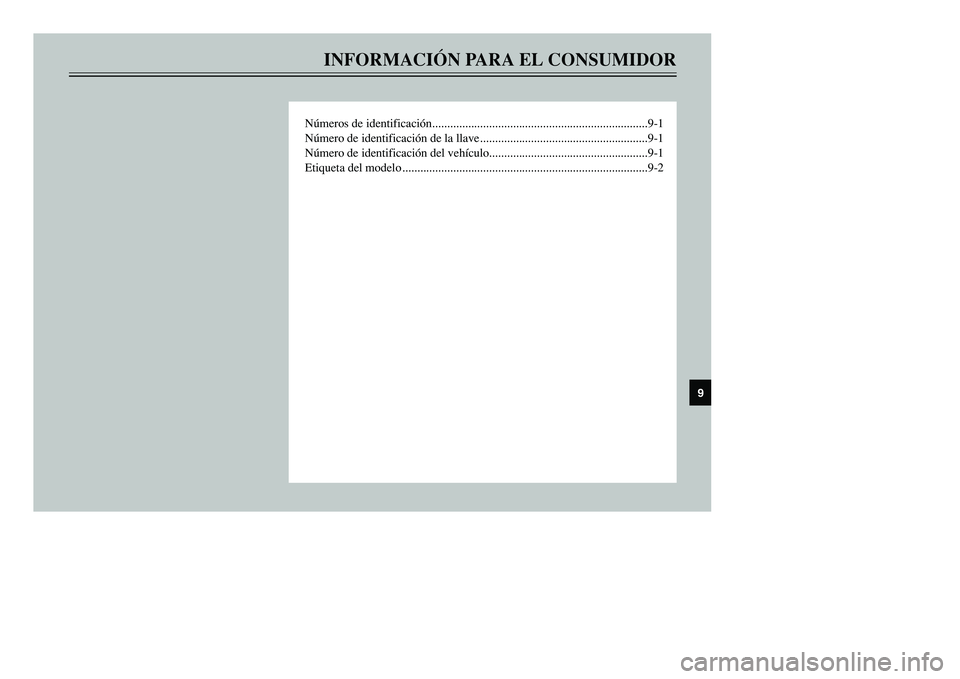

INFORMACIÓN PARA EL CONSUMIDOR
Números de identificación........................................................................9-1
Número de identificación de la llave ........................................................9-1
Número de identificación del vehículo.....................................................9-1
Etiqueta del modelo ..................................................................................9-2
9
5GJ-9-SV 5/26/01 11:19 AM Page 93

1
1
SAU02944

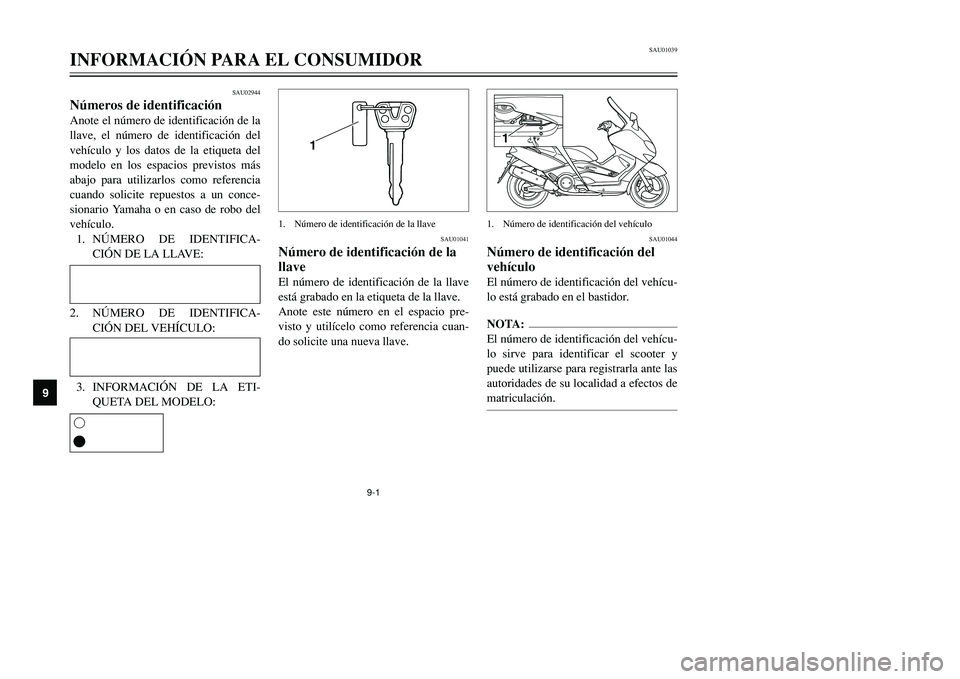

Números de identificaciónAnote el número de identificación de la
llave, el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del
vehículo.
1. NÚMERO DE IDENTIFICA-
CIÓN DE LA LLAVE:
2. NÚMERO DE IDENTIFICA-
CIÓN DEL VEHÍCULO:
3. INFORMACIÓN DE LA ETI-
QUETA DEL MODELO:
SAU01041
Número de identificación de la
llaveEl número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio pre-
visto y utilícelo como referencia cuan-
do solicite una nueva llave.
SAU01044
Número de identificación del
vehículoEl número de identificación del vehícu-
lo está grabado en el bastidor.NOTA:
El número de identificación del vehícu-
lo sirve para identificar el scooter y
puede utilizarse para registrarla ante las
autoridades de su localidad a efectos de
matriculación.
1. Número de identificación de la llave 1. Número de identificación del vehículo
9-1
SAU01039
INFORMACIÓN PARA EL CONSUMIDOR
1
2
3
4
5
6
7
89
1
6
5GJ-9-SV 5/26/01 11:19 AM Page 94

9-2
INFORMACIÓN PARA EL CONSUMIDOR
1
2
4
5
6
7
89
1
SAU03757

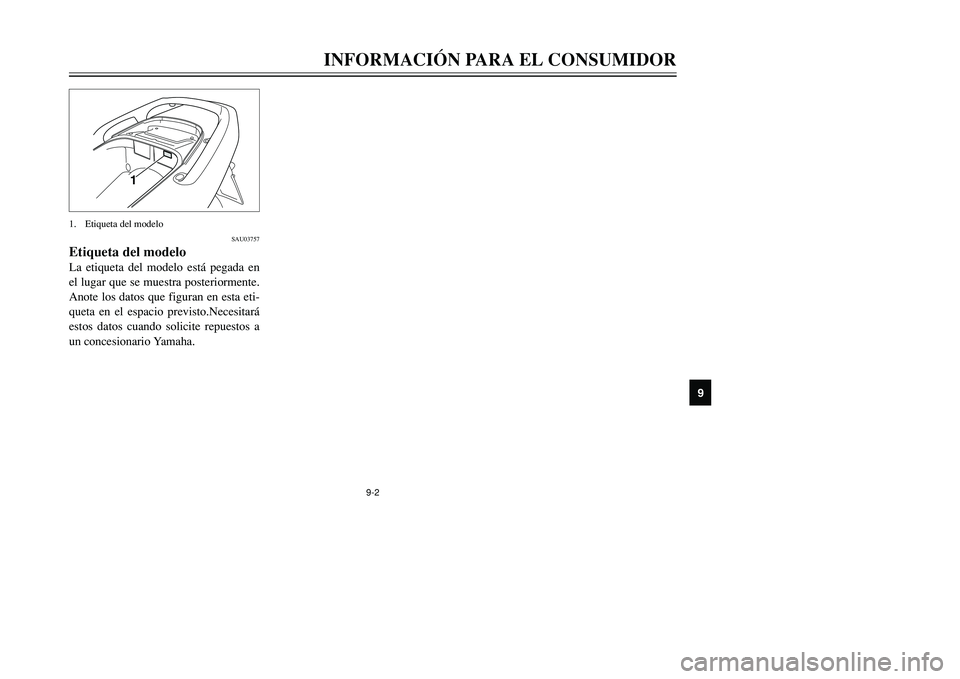

Etiqueta del modeloLa etiqueta del modelo está pegada en
el lugar que se muestra posteriormente.
Anote los datos que figuran en esta eti-
queta en el espacio previsto.Necesitará
estos datos cuando solicite repuestos a
un concesionario Yamaha. 1. Etiqueta del modelo
