Page 25 of 119
CONTROLLO DI MARCIA
30
Display situato sul quadro di controllo Dopo l'inserimento del contatto, svolge successivamente tre funzioni:
- indicatore di manutenzione (vedi relativo capitolo),
- indicatore livello olio motore,
- contachilometri (totale e giornaliero).Osservazione:il chilometraggio totale e giornaliero viene visualizzato per trenta
secondi quando si interrompe il contatto, si apre la porta lato conducente e si bloc- cano o sbloccano le aperture del veicolo. Indicatore livello olio motore All'inserimento del contatto, viene indicato per 10 secondi il livello dell'olio motore, dopo le informazioni sulla manutenzione.
Massimo Se il messaggio sull'asta di livello manuale, l'eccesso di olio pu˜ provocare danni al motore.
Rivolgersi rapidamente ad un Punto Assistenza
PEUGEOT. Minimo
Verificare il livello con l'asta manuale e rabboccare. L'indicazione reno piano, con il motore fermo da 10 minuti. Difetto asta livello d'olio I 6 segmenti lampeggiano, ad indicare un difetto dell'asta di livello d'olio. Rischi di deterioramento del motore.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Indicatore di temperatura dell'olio motore Quando il motore gira indica la tempe- ratura dell'olio:
Ð lancetta nella zona
C, la temperatu-
ra
Ð lancetta nella zona D, la temperatura
troppo elevata. Per diminuire la tempe- ratura, ridurre la velocitˆ.
Page 26 of 119
CONTROLLO DI MARCIA
30
Display situato sul quadro di controllo Dopo l'inserimento del contatto, svolge successivamente tre funzioni:
- indicatore di manutenzione (vedi relativo capitolo),
- indicatore livello olio motore,
- contachilometri (totale e giornaliero).Osservazione:il chilometraggio totale e giornaliero viene visualizzato per trenta
secondi quando si interrompe il contatto, si apre la porta lato conducente e si bloc- cano o sbloccano le aperture del veicolo. Indicatore livello olio motore All'inserimento del contatto, viene indicato per 10 secondi il livello dell'olio motore, dopo le informazioni sulla manutenzione.
Massimo Se il messaggio sull'asta di livello manuale, l'eccesso di olio pu˜ provocare danni al motore.
Rivolgersi rapidamente ad un Punto Assistenza
PEUGEOT. Minimo
Verificare il livello con l'asta manuale e rabboccare. L'indicazione reno piano, con il motore fermo da 10 minuti. Difetto asta livello d'olio I 6 segmenti lampeggiano, ad indicare un difetto dell'asta di livello d'olio. Rischi di deterioramento del motore.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Indicatore di temperatura dell'olio motore Quando il motore gira indica la tempe- ratura dell'olio:
Ð lancetta nella zona
C, la temperatu-
ra
Ð lancetta nella zona D, la temperatura
troppo elevata. Per diminuire la tempe- ratura, ridurre la velocitˆ.
Page 27 of 119
CONTROLLO DI MARCIA
31
Segnale di emergenza
Premere il pulsante: gli indicatori di direzio- ne lampeggiano. Funziona anche con il contatto disin- serito.

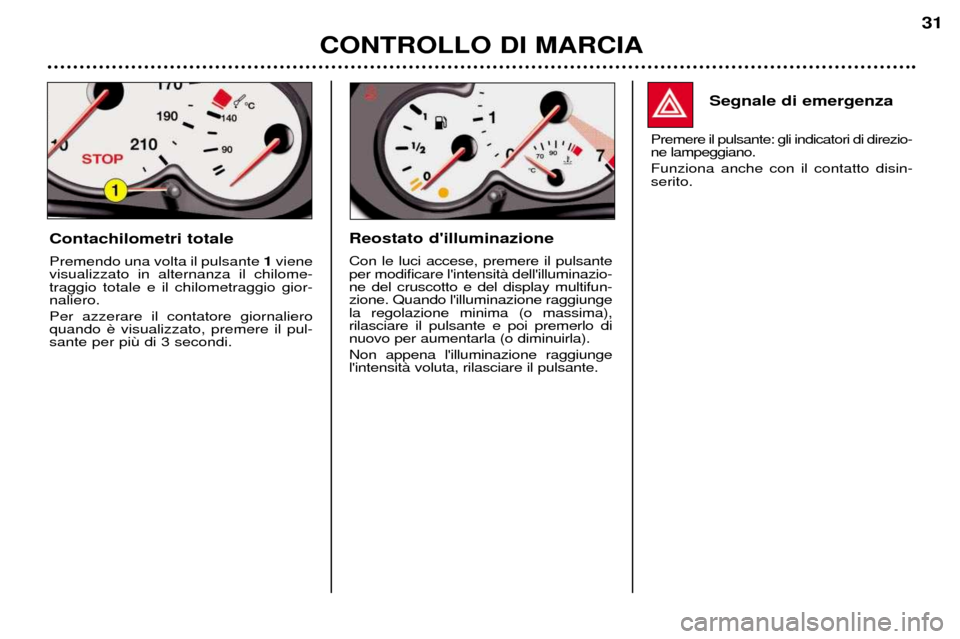

Contachilometri totale Premendo una volta il pulsante 1viene
visualizzato in alternanza il chilome- traggio totale e il chilometraggio gior-naliero. Per azzerare il contatore giornaliero quando sante per piReostato d'illuminazione Con le luci accese, premere il pulsante per modificare l'intensitˆ dell'illuminazio-ne del cruscotto e del display multifun-zione. Quando l'illuminazione raggiungela regolazione minima (o massima),rilasciare il pulsante e poi premerlo dinuovo per aumentarla (o diminuirla). Non appena l'illuminazione raggiunge l'intensitˆ voluta, rilasciare il pulsante.
Page 28 of 119
LA 206 CC IN DETTAGLIO
32
Regolazione dei parametri Mantenere premuto il pulsante 1per due secondi per accedere alle regolazioni,
il valore lampeggia e pu˜ essere modificato.Poi, ogni pressione sul pulsante 1consente di far scorrere i vari valori nel
seguente ordine:
- lingua delle informazioni visualizzate,
- unitˆ di velocitˆ (Km o miles),
- unitˆ di temperatura (gradi Celsius o Farenheit),
- formato dell'ora (modo 12 e poi 24 ore),
- ora,
- minuti,
- anno,
- mese,
- giorno,Premendo una volta il pulsante 2si pu˜ modificare il valore selezionato. Mante-
nere la pressione per ottenere uno scorrimento veloce. Dopo dieci secondi di inattivitˆ, il display torna alla visualizzazione di base, i valori modificati vengono registrati.Display B Consente di ottenere le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggia in caso di rischio di ghiaccio),
- funzioni dell'autoradio,
- controllo delle aperture. Il display indica graficamente se una porta aperta,
- i messaggi di allarme (es. "anomalia di carica batteria") o i messaggi d'in-formazione (es. "livello carburantebasso") visualizzati in modo tempora-neo possono essere cancellati pre-mendo il pulsante 1o 2,
- computer di bordo.
Page 29 of 119
LA 206 CC IN DETTAGLIO
33
Display C Consente di ottenere le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggiain caso di rischio di ghiaccio),
- funzioni dell'autoradio,
- controllo delle aperture. Il display indica graficamente se una porta - i messaggi di allarme visualizzati provvisoriamente (es. "livello carburante
basso") possono essere cancellati convalidando con il telecomando,
- computer di bordo (vedere pagina seguente),
- sistema di guida imbarcato* (vedere relativo capitolo). Regolazione dei parametri Il telecomando consente di accedere alle regolazioni. L'accesso ai vari menu critto nel capitolo "Sistema di guida imbarcato". * Secondo equipaggiamento.
Page 30 of 119
LA 206 CC IN DETTAGLIO
34
Autoradio RD3
AzioneComando eseguito
1 - Pressione (dietro) Aumento del volume sonoro
2 - Pressione (dietro) Diminuzione del volume sonoro
1 + 2 -
Pressioni simultaneeInterruzione del suono (mute); ripristino del suono premendo su un tasto qualsiasi
3 - Pressione Ricerca automatica frequenza superiore (radio)
Selezione brano successivo (CD)
4 - Pressione Ricerca automatica frequenza inferiore (radio)
Selezione brano precedente (CD)
5 -
Pressione su estremitˆCambiamento di modo (radio/cassetta/cambiadischi CD)
6 - Rotazione Selezione stazione memorizzata superiore (radio)
(senso orario) Selezione CD successivo
7 - Rotazione Selezione stazione memorizzata inferiore (radio)
(senso antiorario) Selezione CD precedente
Page 31 of 119
LA 206 CC IN DETTAGLIO
35

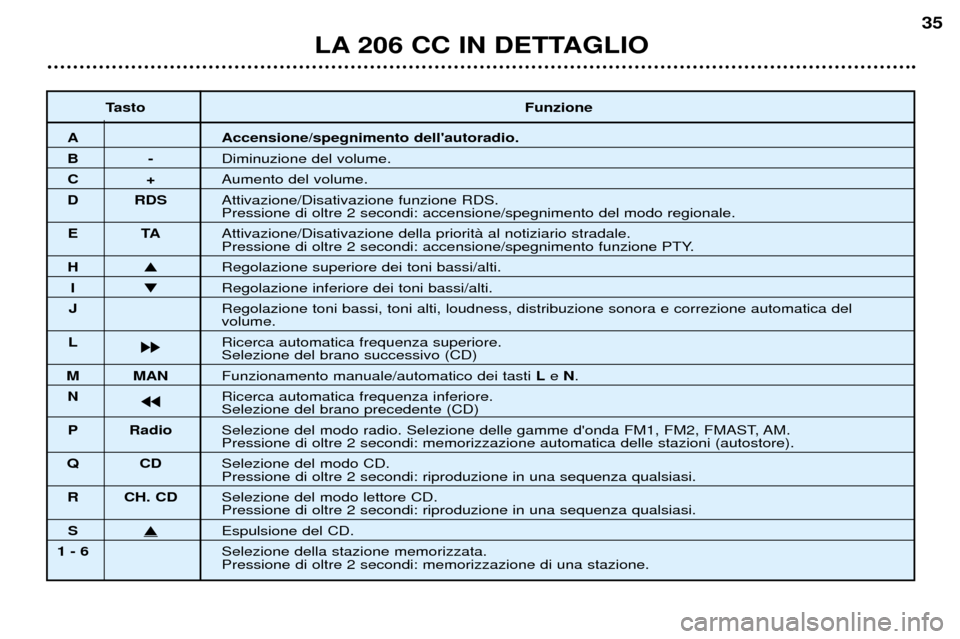

TastoFunzione
A Accensione/spegnimento dell'autoradio.
B-Diminuzione del volume.
C+Aumento del volume.
D RDS Attivazione/Disativazione funzione RDS.
Pressione di oltre 2 secondi: accensione/spegnimento del modo regionale.
ET AAttivazione/Disativazione della prioritˆ al notiziario stradale.
Pressione di oltre 2 secondi: accensione/spegnimento funzione PTY.
H Regolazione superiore dei toni bassi/alti.
I Regolazione inferiore dei toni bassi/alti.
J Regolazione toni bassi, toni alti, loudness, distribuzione sonora e correzione automatica del
volume.
L kk Ricerca automatica frequenza superiore.
Selezione del brano successivo (CD)
M MAN
Funzionamento manuale/automatico dei tasti Le N.
N jj Ricerca automatica frequenza inferiore.
Selezione del brano precedente (CD)
P Radio Selezione del modo radio. Selezione delle gamme d'onda FM1, FM2, FMAST, AM.
Pressione di oltre 2 secondi: memorizzazione automatica delle stazioni (autostore).
QC DSelezione del modo CD.
Pressione di oltre 2 secondi: riproduzione in una sequenza qualsiasi.
R CH. CD Selezione del modo lettore CD.
Pressione di oltre 2 secondi: riproduzione in una sequenza qualsiasi.
S Espulsione del CD.
1 - 6 Selezione della stazione memorizzata. Pressione di oltre 2 secondi: memorizzazione di una stazione.
Page 32 of 119
LA 206 CC IN DETTAGLIO
36
FUNZIONI GENERALIAccensione / Spegnimento Quando la chiave di contatto Aper accendere o spegnere l'autoradio.
L'autoradio pu˜ funzionare per 30 minuti senza inserire il contatto.
Sistema antifurto L'autoradio Il sistema antifurto
REGOLAZIONE DEL VOLUME SONORO Premere pi Cper aumentare il volume sonoro dell'autoradio o sul tasto Bper diminuirlo.
Una pressione continua sui tasti Be C consente una regolazione progressiva del volume.
REGOLAZIONI AUDIO Premere pi Jper accedere alle regolazioni dei toni bassi (BASS), dei toni alti (TREB), del loud-
ness (LOUD) , del fader (FAD), del bilanciamento (BAL)e della correzione automatica del volume.
L'uscita dal modo audio avviene automaticamente se per alcuni secondi non si effettua nessuna azione o se si preme il tasto Jdopo la configurazione della correzione automatica del volume.
Osservazione: la regolazione dei toni bassi e alti dipende dal modo selezionato. é possibile regolarli diver-
samente in modo radio, CD o cambiadischi CD.
