MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAU00637
Regolazione del gioco-valvoleCon l’uso, il gioco valvole aumenta, ciò non
tarda a provocare un rumore anormale e
una impropria distribuzione di carburante/
aria. Per prevenire questa anomalia, il gio-
co delle valvole deve essere regolato perio-
dicamente. Questo lavoro deve essere
affidato ad un meccanico qualificato che co-
nosce bene le moto Yamaha.
HAU00658
PneumaticiPer assicurare il massimo rendimento, una
lunga durata ed un utilizzo sicuro, notare i
seguenti punti:
Pressione aria
Controllare sempre e regolare la pressione
aria dei pneumatici prima di usare la moto.
HW000082
AVVERTENZA
@ La pressione aria dei pneumatici deve
essere controllata e regolata quando i
pneumatici sono a temperatura ambien-
te. La pressione deve essere regolata in
funzione al peso totale dei bagagli, del
pilota, del passeggero e degli accessori
(carenature, borse ecc., se approvate
per questo modello) e della velocità del
veicolo. @
CE-33ICarico massimo* 196 kg
Pressione a freddo Davanti Posteriore
Fino a carico 90 kg*250 kPa
(2,50 kg/cm
2,
2,50 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
90 kg ~
Carico massimo*290 kPa
(2,90 kg/cm
2,
2,90 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Guida ad alta velocità290 kPa
(2,90 kg/cm
2,
2,90 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
* Il carico è il peso totale dei bagagli, del pilota, del
passeggero e degli accessori.
H_4sv.book Page 16 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
HW000083
AVVERTENZA
@ Un carico appropriato della moto, è im-
portante per la maneggevolezza, la fre-
nata e per le altre prestazioni e
caratteristiche di sicurezza della moto.
Non trasportare oggetti mal fissati che
potrebbero sganciarsi. Imballare con
cura i bagagli più pesanti al centro della
moto e ripartire i pesi in modo uguale su
ogni lato. Regolare correttamente la so-
spensione in funzione del carico, con-
trollare lo stato e la pressione dell’aria
dei pneumatici. NON SOVRACCARICA-
TE MAI LA VOSTRA MOTO. Assicurarsi
che il peso totale dei bagagli, del pilota,
del passeggero e degli accessori (care-
nature, borse ecc., se approvate per
questo modello) non superi il carico
massimo della moto. L’uso di una moto
sovraccarica può causare danni al pneu-
matico, un incidente e persino lesioni
gravi. @
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
usare la moto. Se il battistrada centrale rag-
giunge il limite come indicato, se ci sono
frammenti di vetro o un chiodo nel pneuma-
tico oppure se la spalla del pneumatico è
crepata, contattare immediatamente un ri-
venditore Yamaha e far sostituire il pneu-
matico.
HW000095
AVVERTENZA
@ L’uso del mezzo con pneumatici ecces-
sivamente consumati riduce la stabilità
di guida o può portare ad una pordita di
controllo. Far sostituire immediatamen-
te da un rivenditore Yamaha i pneumati-
ci eccessivamente consumati. Il cambio
dei freni, dei pneumatici e di tutti i pezzi
delle ruote deve essere affidato ad un
tecnico del Servizio Yamaha. @CE-26INOTA:@ Questi limiti possono differire da nazione a
nazione a seconda delle leggi. In questo
caso, uniformasi ai limiti specificati dalle
leggi della propria nazione. @Informazioni sui pneumatici
Questa motocicletta è dotata di pneumatici
senza camera d’aria, valvole pneumatico e
ruote in lega.

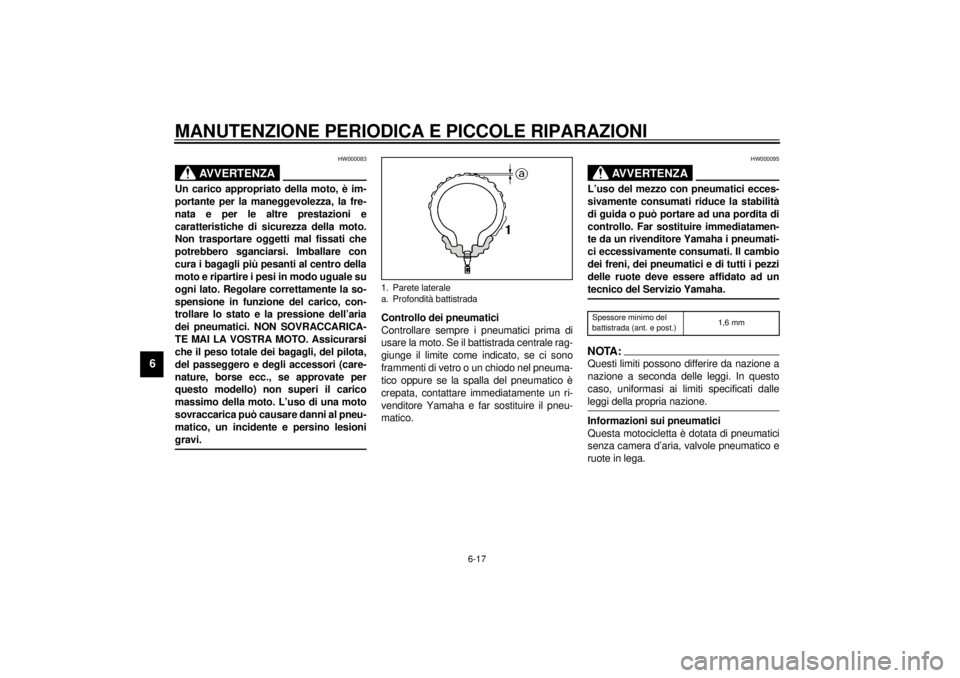

1. Parete laterale
a. Profondità battistrada
Spessore minimo del
battistrada (ant. e post.)1,6 mm
H_4sv.book Page 17 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HW000080
AVVERTENZA
@ l
Dopo numerose prove intensive i
pneumatici citati, sono stati appro-
vati dalla Yamaha Motor Co., Ltd.
per questo modello. Nessuna ga-
ranzia di comportamento stradale,
può essere data se viene utilizzata
una combinazione di pneumatici di-
versa da quella approvata. I pneu-
matici anteriori e posteriori, devono
essere dello stesso disegno e della
stessa marca.
l
L’uso di valvole pneumatico e di
centri valvola diversi da quelli sotto
elencati può causare lo sgonfia-
mento dei pneumatici quando si
corre a velocità molto alte. Usare
sempre parti originali o i loro equi-
valenti per la sostituzione.
l
Assicurarsi di applicare i cappucci
delle valvole saldamente, in quanto
sono molto importanti per preveni-
re la perdita di pressione dell’aira
durante la guida a velocità molto al-
te.
@
CE-10ICE-10I

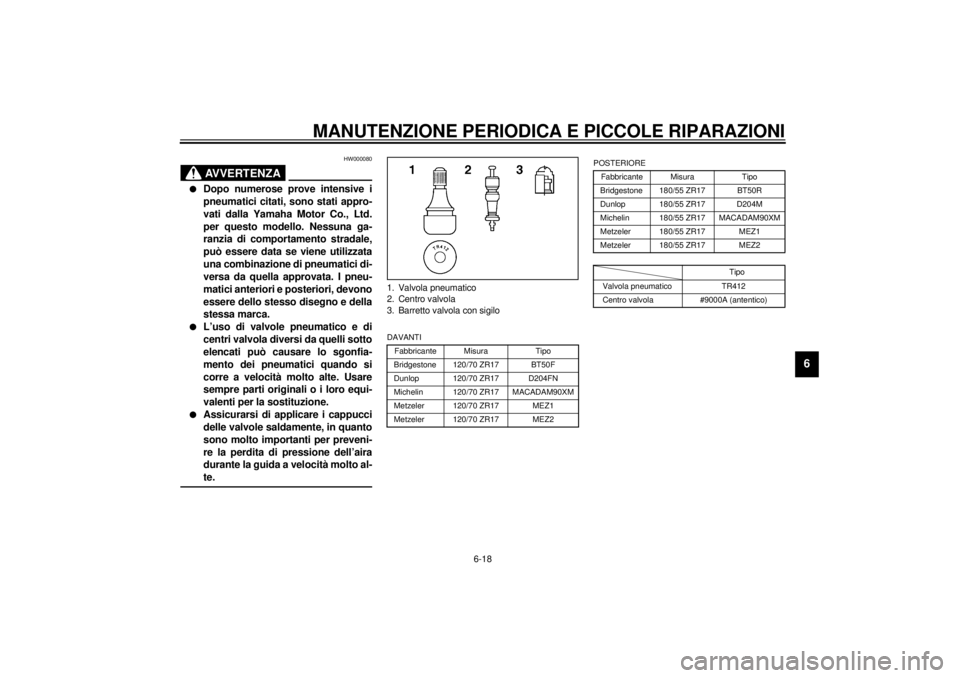

CE-12I1. Valvola pneumatico
2. Centro valvola
3. Barretto valvola con sigiloDAVANTI
Fabbricante Misura Tipo
Bridgestone 120/70 ZR17 BT50F
Dunlop 120/70 ZR17 D204FN
Michelin 120/70 ZR17 MACADAM90XM
Metzeler 120/70 ZR17 MEZ1
Metzeler 120/70 ZR17 MEZ2
POSTERIORE
Fabbricante Misura Tipo
Bridgestone 180/55 ZR17 BT50R
Dunlop 180/55 ZR17 D204M
Michelin 180/55 ZR17 MACADAM90XM
Metzeler 180/55 ZR17 MEZ1
Metzeler 180/55 ZR17 MEZ2
Tipo
Valvola pneumatico TR412
Centro valvola #9000A (antentico)
H_4sv.book Page 18 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
HAU00684
AVVERTENZA
@ Questa macchina è equipaggiata con
pneumatici per la guida ad alta velocità.
Al fine di utilizzare questi pneumatici nel
modo più efficace possibile, devono es-
sere osservati i seguenti punti:l
Quando si sostituiscono i pneuma-
tici, utilizzare sempre quelli specifi-
cati. Pneumatici di tipo diverso ad
alta velocità rischiano di scoppiare.
l
Quando sono nuovi, aderiscono re-
lativamente poco alla superficie
stradale. Perciò non bisogna guida-
re che alla velocità massima di
100 km circa.
l
Prima di girare a forte velocità, non
dimenticare di far “riscaldare” suffi-
cientemente i pneumatici.
l
Usare sempre la corretta pressione
d’aria secondo le condizioni d’uti-
lizzo.
@
HAU00687
RuotePer assicurare la massima prestazione,
una lunga durata e un funzionamento sicu-
ro, notare quanto segue:l
Controllare sempre le ruote prima di
mettersi in viaggio. Controllare che
non vi siano fenditure, curvature o di-
storsioni nelle ruote. In presenza di
qualsiasi condizione anormale in una
ruota, consultare un concessionario
Yamaha. Non tentare la benchè mini-
ma riparazione della ruota. Se una
ruota è deformata o spaccata, deve
essere sostituita.
l
Pneumatici e ruote devono essere
equilibrati ognivolta che una delle due
viene cambiata o riparata. Se non si ri-
spetta questa condizione di equilibra-
tura si possono verificare scarse
prestazioni, difficoltà di manovra e una
breve durata del pneumatico.
l
Guidare a velocità moderata dopo
aver sostituito un pneumatico perché il
battistrada deve essere rodato prima
di sviluppare le sue caratteristiche otti-
mali.
HAU00713
Regolazione dell’interruttore
luce frenoL’interruttore della luce freno posteriore è
attivato dal pedale del freno ed è regolato
correttamente quando la luce freno si illumi-
na appena prima che il freno faccia effetto.
Per regolare l’interrutore della luce freno
posteriore, trattenere il corpo dell’interrutto-
re in modo che non ruoti mentre si gira il
dado di regolazione.
Girare il dado di regolazione in direzione
a
per far illuminare prima la luce freno.
Girare il dado di regolazione in direzione
b
per far illuminare più tardi la luce freno.1. Interruttore luce freno
2. Dado di regolazione
H_4sv.book Page 19 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU00715
Controllo delle pastiglie freno
anteriore e posteriorePer facilitare il controllo delle pastiglie dei
freni a disco è stato messo, su ogni pasti-
glia, un indicatore d’usura. Questo permette
un controllo visuale di usura senza dover
smontare le pastiglie. Per controllare, azio-
nare il freno e osservare l’indicatore di usu-
ra. Se l’indicatore d’usura è QUASI a
contatto col disco, far sostituire le pastiglie
da un concessionario Yamaha.1. Indicatore di usuraDavanti
1. Indicatore di usuraPosteriore
H_4sv.book Page 20 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU01800
Ispezione del livello del liquido
dei freniLiquido dei freni insufficiente può lasciar en-
trare aria nel sistema dei freni o della frizio-
ne e rendere pertanto inefficienti i freni/
frizione. Prima di mettersi in corsa, control-
lare che il liquido dei freni sia al di sopra del
livello minimo e rabboccare se necessario.
Un livello basso del liquido dei freni può in-
dicare pastiglie consumate e/o perdita dal
sistema dei freni. Se il livello del liquido è
basso, assicurarsi di verificare l’usura delle
pastiglie dei freni o le eventuali perdite dal
sistema dei freni.Osservare le seguenti precauzioni:
l
Quando si controlla il livello del liquido,
assicurarsi che la cima del cilindro ma-
estro sia livellata, ruotando il manu-
brio.
l
Usare solo il liquido per freni della
qualità designata: altrimenti i sigilli in
gomma si possono deteriorare, cau-
sando perdite e scarse prestazioni dei
freni o della frizione.
l
Riempire con lo stesso tipo di liquido
per freni. Mescolare liquidi diversi può
causare dannose reazioni chimiche e
portare a prestazioni scadenti dei fre-
ni/frizione.
1. Segno di minimoFreno anteriore
1. Segno di minimoFrizione
1. Segno di minimo
Liquidi per freno raccomandato: DOT 4Freno posteriore
H_4sv.book Page 21 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
l
Fare attenzione che l’acqua non entri
nel cilindro principale quando si riem-
pie. L’acqua abbassa notevolmente il
punto di ebolizione del fluido e può
causare blocchi di vapore.
l
Il liquido dei freni può deteriorare le
superfici verniciate o le parti in plasti-
ca. Pulire immediatamente eventuali
schizzi del liquido.
l
Nel caso il livello del liquido dei freni si
abbassi, far verificare la causa da un
concessionario Yamaha.
HAU00742
Cambio del liquido frenoIl liquido del freno deve essere sostituito
solo da personale di assistenza Yamaha
addestrato. Far sostituire dal concessiona-
rio Yamaha i seguenti componenti durante
la manutenzione periodica o quando sono
danneggiati o presentano perdite:l
Guarnizioni paraolio (ogni due anni)
l
I tubi del freno (ogni quattro anni)
Forma originale
Forma originale
H_4sv.book Page 22 Monday, September 11, 2000 7:37 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU00744
Controllo della tensione della
catena di trasmissioneNOTA:@ Far girare più volte la ruota e trovare alla
maggior tensione della catena. Controllare
e/o regolare la tensione della catena men-
tre è nella posizione di maggiore tensione. @Per controllare la tensione della catena la
moto deve essere in posizione eretta, le
due ruote devono toccare il suolo, non ci
devono essere persone sulla moto. Con-
trollare la tensione alla posizione mostrata
nell’illustrazione. L’inflessione verticale nor-
male è di circa 20 ~ 35 mm. Se l’inflessione
supera 35 mm regolare la tensione della
catena.
HAU01251
Regolazione della tensione
catena1. Allentare il dado asse.
2. Allentare i dadi di blocco sui due lati.
Per tendere la catena girare i bulloni di
regolazione catena nella direzione
a.
Per allentare la catena girare i bulloni
di regolazione catena nella
direzione
b e spingere la ruota in
avanti. Ruotare ciascun bullone di re-
golazione esattamente dello stesso
numero di giri al fine di mantenere un
allineamento corretto dell’asse. Esi-
stono dei simboli sui lati del forcellone.
Usare questi simboli per allineare la
ruota posteriore.
HC000096
ATTENZIONE:@ Una catena troppo tesa impone degli
sforzi eccessivi al motore e agli organi
di trasmissione; mantenere la tensione
della catena entro i limiti specificati. @3. Dopo la regolazione, serrare i dadi di
blocco. Quindi serrare il dado dell’as-
se alla coppia di serraggio specificata.
a. Tensione della catena
1. Dado assale
2. Bullone di regolazione
3. Controdado
4. Segni di allineamento
Coppia di serraggio:
Dado dell’asse:
150 Nm (15 m·kg)
H_4sv.book Page 23 Monday, September 11, 2000 7:37 PM
