CARATTERISTICHE TECNICHE
8-4
8
Ammortizzatori
Davanti Molla elicoidale-pneumatica /
Ammortizzatore a bagno d’olio
posteriore
Posteriore Molla elicoidale / Ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Davanti 120 mm
Posteriore 120 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Generatora CA
Uscita standard 12 V, 28 A 5.000 giri/min
Batteria
Tipo YTX14-BS
Tension, capacità 12 V, 12 AH
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W (eccetto per GB)
12 V, 35/35 W ´ 2 (per GB)
Lampada biluce fanalino/stop 12 V, 5 W ´ 1
Luce ausiliaria 12 V, 5/21 W ´ 2
Freccia 12 V, 21 W ´ 4
Strumenti 12 V, 1,7 W ´ 4Luce segnalatore della
marcia di folle 12 V, 3,4 W ´ 1
Luce segnalatore del faro
abbagliante 12 V, 3,4 W ´ 1
Luce segnalatore del livello
dell’olio 12 V, 3,4 W ´ 1
Luce dell’indicatore di svolta 12 V, 3,4 W ´ 1
Luce dell’indicatore carburante 12 V, 3,4 W ´ 1
Fusibile
Fusibile principale 30 A
Fusibile ignizione 15 A
Fusibile sistema segnalazione 15 A
Fusibile faro 20 A
Fusibile ventola 7,5 A
H_4sv.book Page 4 Monday, September 11, 2000 7:37 PM

H_4sv.book Page 5 Monday, September 11, 2000 7:37 PM

INFORMAZIONI PER I CONSUMATORI
9
Registrazioni del numero di identificazione ........................................ 9-1
Numero d’identificazione della chiave ................................................ 9-1
Numero identificazione veicolo........................................................... 9-1
Etichetta di modello ............................................................................ 9-2
H_4sv.book Page 1 Monday, September 11, 2000 7:37 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Registrazioni del numero di
identificazioneRegistrate il numero di identificazione della
chiave il numero di identificazione del vei-
colo e le informazioni dell’etichetta di mo-
dello negli spazi previsti per permettervi di
ordinare i pezzi di ricambio dal Vs. Conces-
sionario Yamaha, o come riferimento nel
caso in cui il vostro veicolo venga rubato.
1. NUMERO D’IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DI MODELLO:CA-01IHAU01041
Numero d’identificazione della
chiaveIl numero d’identificazione della chiave è
stampato sulla piastrina della chiave. Regi-
strate questo numero nello spazio previsto
come riferimento nel caso abbiate bisogno
di una nuova chiave.
HAU01043
Numero identificazione veicoloIl numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Annotare
questo numero nello spazio apposito.NOTA:@ Il numero di identificazione del veicolo vie-
ne usato per identificare la motocicletta e
può essere usato per registrarla presso
l’apposita autorità nazionale. @
1. Numero d’identificazione della chiave
1. Numero identificazione veicolo
H_4sv.book Page 1 Monday, September 11, 2000 7:37 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta di modelloL’etichetta di modello è affissa al telaio sot-
to la sella. (Vedere pagina 3-13 per il proce-
dimento di rimozione della sella.) Registrate
le informazioni di questa etichetta nello spa-
zio apposito. Queste informazioni sono ne-
cessario per ordinare i pezzi di ricambio dal
vostro concessionario Yamaha.1. Etichetta di modello
H_4sv.book Page 2 Monday, September 11, 2000 7:37 PM

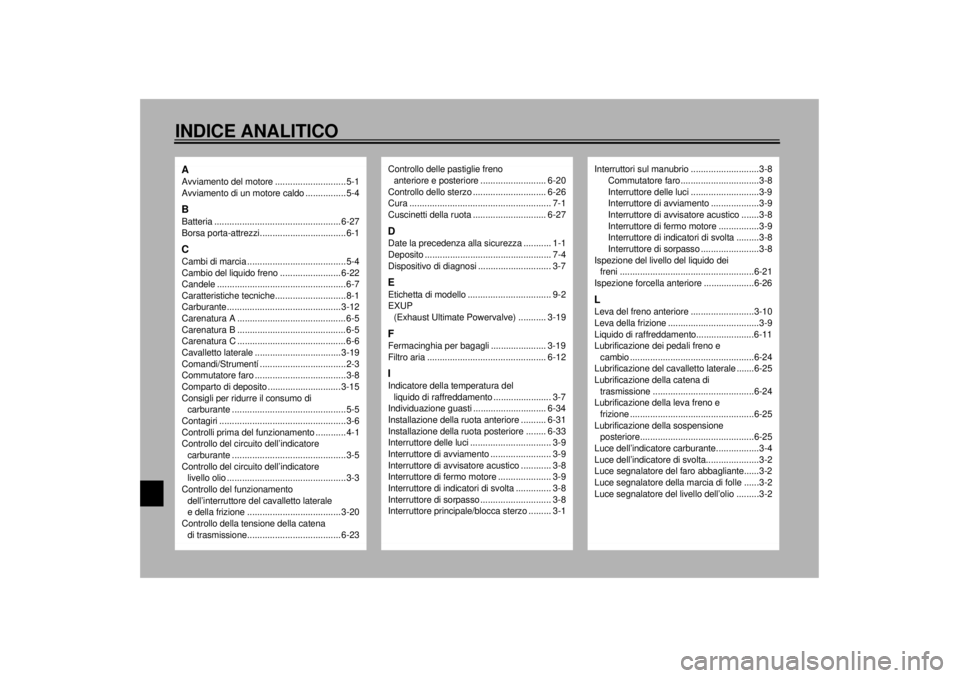

10-INDICE ANALITICOAAvviamento del motore ............................5-1
Avviamento di un motore caldo ................5-4BBatteria .................................................. 6-27
Borsa porta-attrezzi..................................6-1CCambi di marcia .......................................5-4
Cambio del liquido freno ........................ 6-22
Candele ...................................................6-7
Caratteristiche tecniche............................8-1
Carburante............................................. 3-12
Carenatura A ........................................... 6-5
Carenatura B ........................................... 6-5
Carenatura C ........................................... 6-6
Cavalletto laterale .................................. 3-19
Comandi/Strumentí ..................................2-3
Commutatore faro ....................................3-8
Comparto di deposito ............................. 3-15
Consigli per ridurre il consumo di
carburante .............................................5-5
Contagiri ..................................................3-6
Controlli prima del funzionamento............4-1
Controllo del circuito dell’indicatore
carburante .............................................3-5
Controllo del circuito dell’indicatore
livello olio ...............................................3-3
Controllo del funzionamento
dell’interruttore del cavalletto laterale
e della frizione ..................................... 3-20
Controllo della tensione della catena
di trasmissione..................................... 6-23
Controllo delle pastiglie freno
anteriore e posteriore .......................... 6-20
Controllo dello sterzo ............................. 6-26
Cura ........................................................ 7-1
Cuscinetti della ruota ............................. 6-27DDate la precedenza alla sicurezza ........... 1-1
Deposito .................................................. 7-4
Dispositivo di diagnosi ............................. 3-7EEtichetta di modello ................................. 9-2
EXUP
(Exhaust Ultimate Powervalve) ........... 3-19FFermacinghia per bagagli ...................... 3-19
Filtro aria ............................................... 6-12IIndicatore della temperatura del
liquido di raffreddamento ....................... 3-7
Individuazione guasti ............................. 6-34
Installazione della ruota anteriore .......... 6-31
Installazione della ruota posteriore ........ 6-33
Interruttore delle luci ................................ 3-9
Interruttore di avviamento ........................ 3-9
Interruttore di avvisatore acustico ............ 3-8
Interruttore di fermo motore ..................... 3-9
Interruttore di indicatori di svolta .............. 3-8
Interruttore di sorpasso ............................ 3-8
Interruttore principale/blocca sterzo ......... 3-1
Interruttori sul manubrio ...........................3-8
Commutatore faro...............................3-8
Interruttore delle luci ...........................3-9
Interruttore di avviamento ...................3-9
Interruttore di avvisatore acustico .......3-8
Interruttore di fermo motore ................3-9
Interruttore di indicatori di svolta .........3-8
Interruttore di sorpasso .......................3-8
Ispezione del livello del liquido dei
freni .....................................................6-21
Ispezione forcella anteriore ....................6-26LLeva del freno anteriore .........................3-10
Leva della frizione ....................................3-9
Liquido di raffreddamento.......................6-11
Lubrificazione dei pedali freno e
cambio .................................................6-24
Lubrificazione del cavalletto laterale .......6-25
Lubrificazione della catena di
trasmissione ........................................6-24
Lubrificazione della leva freno e
frizione .................................................6-25
Lubrificazione della sospensione
posteriore.............................................6-25
Luce dell’indicatore carburante.................3-4
Luce dell’indicatore di svolta.....................3-2
Luce segnalatore del faro abbagliante......3-2
Luce segnalatore della marcia di folle ......3-2
Luce segnalatore del livello dell’olio.........3-2
H_4sv.book Page 1 Monday, September 11, 2000 7:37 PM

INDICE ANALITICO

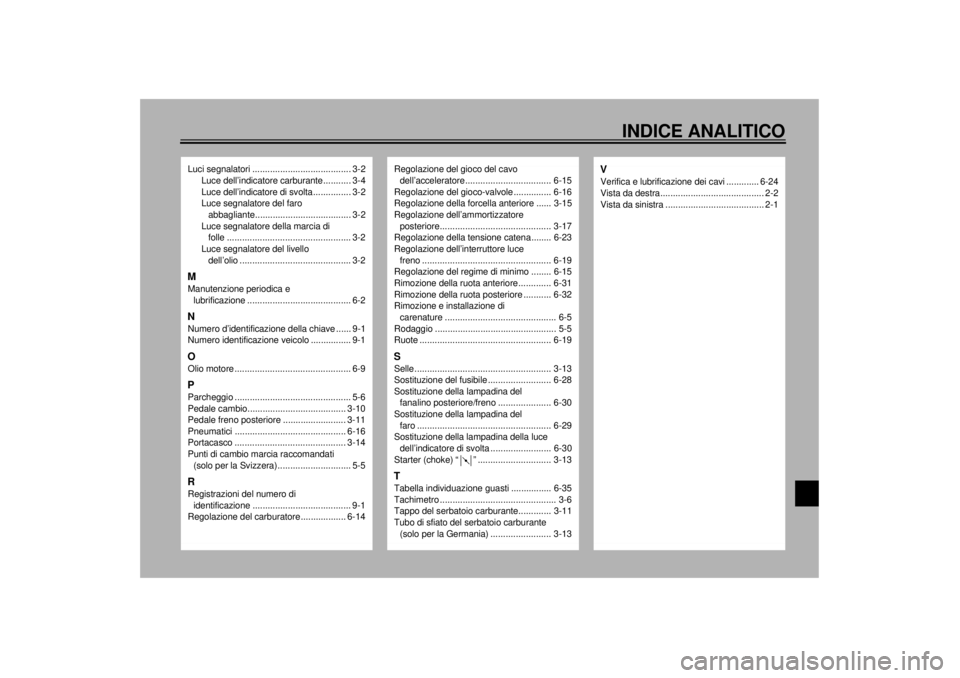

Luci segnalatori ....................................... 3-2
Luce dell’indicatore carburante........... 3-4
Luce dell’indicatore di svolta............... 3-2
Luce segnalatore del faro
abbagliante...................................... 3-2
Luce segnalatore della marcia di
folle ................................................. 3-2
Luce segnalatore del livello
dell’olio ............................................ 3-2MManutenzione periodica e
lubrificazione ......................................... 6-2NNumero d’identificazione della chiave ...... 9-1
Numero identificazione veicolo ................ 9-1OOlio motore .............................................. 6-9PParcheggio .............................................. 5-6
Pedale cambio....................................... 3-10
Pedale freno posteriore ......................... 3-11
Pneumatici ............................................ 6-16
Portacasco ............................................ 3-14
Punti di cambio marcia raccomandati
(solo per la Svizzera)............................. 5-5RRegistrazioni del numero di
identificazione ....................................... 9-1
Regolazione del carburatore .................. 6-14
Regolazione del gioco del cavo
dell’acceleratore.................................. 6-15
Regolazione del gioco-valvole ............... 6-16
Regolazione della forcella anteriore ...... 3-15
Regolazione dell’ammortizzatore
posteriore............................................ 3-17
Regolazione della tensione catena ........ 6-23
Regolazione dell’interruttore luce
freno ................................................... 6-19
Regolazione del regime di minimo ........ 6-15
Rimozione della ruota anteriore............. 6-31
Rimozione della ruota posteriore ........... 6-32
Rimozione e installazione di
carenature ............................................ 6-5
Rodaggio ................................................ 5-5
Ruote .................................................... 6-19SSelle...................................................... 3-13
Sostituzione del fusibile ......................... 6-28
Sostituzione della lampadina del
fanalino posteriore/freno ..................... 6-30
Sostituzione della lampadina del
faro ..................................................... 6-29
Sostituzione della lampadina della luce
dell’indicatore di svolta ........................ 6-30
Starter (choke) “ ” ............................. 3-13TTabella individuazione guasti ................ 6-35
Tachimetro .............................................. 3-6
Tappo del serbatoio carburante............. 3-11
Tubo di sfiato del serbatoio carburante
(solo per la Germania) ........................ 3-13
VVerifica e lubrificazione dei cavi ............. 6-24
Vista da destra......................................... 2-2
Vista da sinistra ....................................... 2-1
H_4sv.book Page 2 Monday, September 11, 2000 7:37 PM
