MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU00742
Mudança do líquido do travãoA mudança completa do líquido do travão
só deve ser efectuada pelo pessoal de ma-
nutenção Yamaha. Faça substituir por um
concessionário Yamaha os seguintes com-
ponentes quando da manutenção periódica
ou quando eles estiverem deteriorados ou
se verifiquem fugas.l
Vedações de óleo (de dois em dois
anos).
l
Tubos do travão (de quatro em quatro
anos).
PAU02962
Inspecção e lubrificação do cabo
PW000112
AV I S O
@ Bainhas dos cabos danificadas podem
causar ferrugem interna e interferir no
movimento do cabo. Substitua os cabos
danificados o mais depressa possível
para evitar situações de insegurança. @Lubrifique os cabos e as extremidades de
cabo. Se este não funcionar suavemente,
peça a um concessionário Yamaha para
lho substituir.
PAU00773
Lubrificação do cabo e do punho

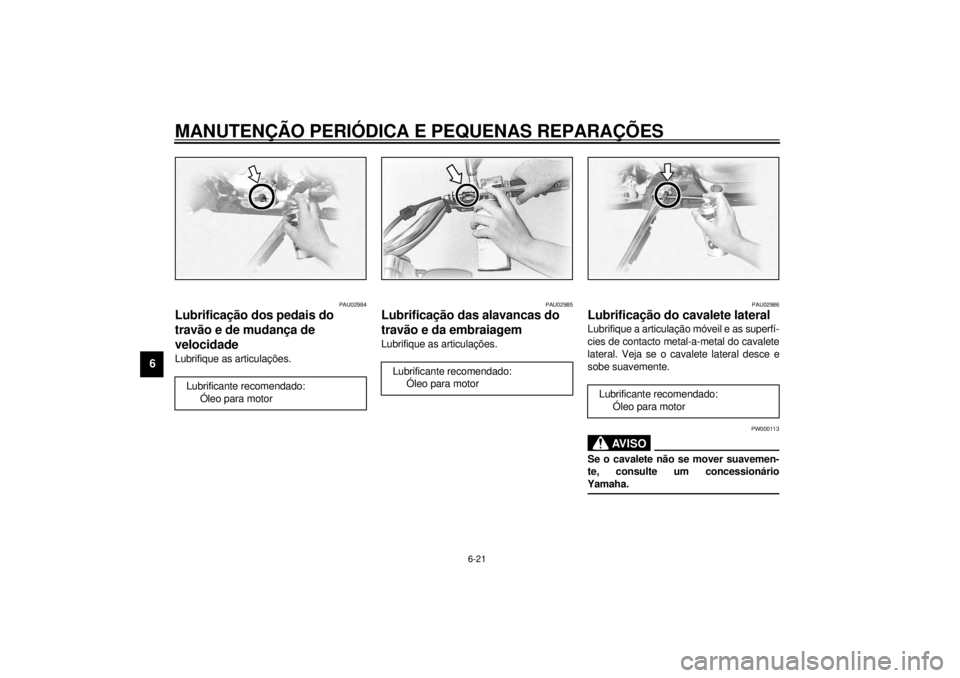

do aceleradorA montagem do punho do acelerador deve
ser lubrificada ao mesmo tempo que o ca-
bo, dado ser necessário retirar o punho
para se atingir a extremidade do cabo. De-
pois de retirar os parafusos, segure a extre-
midade do cabo voltada para cima e deixe
escorrer algumas gotas de lubrificante ao
longo dele. Com o punho do acelerador
desmontado, unte a sua superfície metálica
com um lubrificante de amplo uso adequa-
do.
Lubrificante recomendado:
Óleo para motor
P_5el_Periodic.fm Page 20 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU02984
Lubrificação dos pedais do
travão e de mudança de
velocidadeLubrifique as articulações.
PAU02985
Lubrificação das alavancas do
travão e da embraiagemLubrifique as articulações.
PAU02986
Lubrificação do cavalete lateralLubrifique a articulação móveil e as superfí-
cies de contacto metal-a-metal do cavalete
lateral. Veja se o cavalete lateral desce e
sobe suavemente.
PW000113
AV I S O
@ Se o cavalete não se mover suavemen-
te, consulte um concessionário
Yamaha. @
Lubrificante recomendado:
Óleo para motor
Lubrificante recomendado:
Óleo para motor
Lubrificante recomendado:
Óleo para motor
P_5el_Periodic.fm Page 21 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU02939

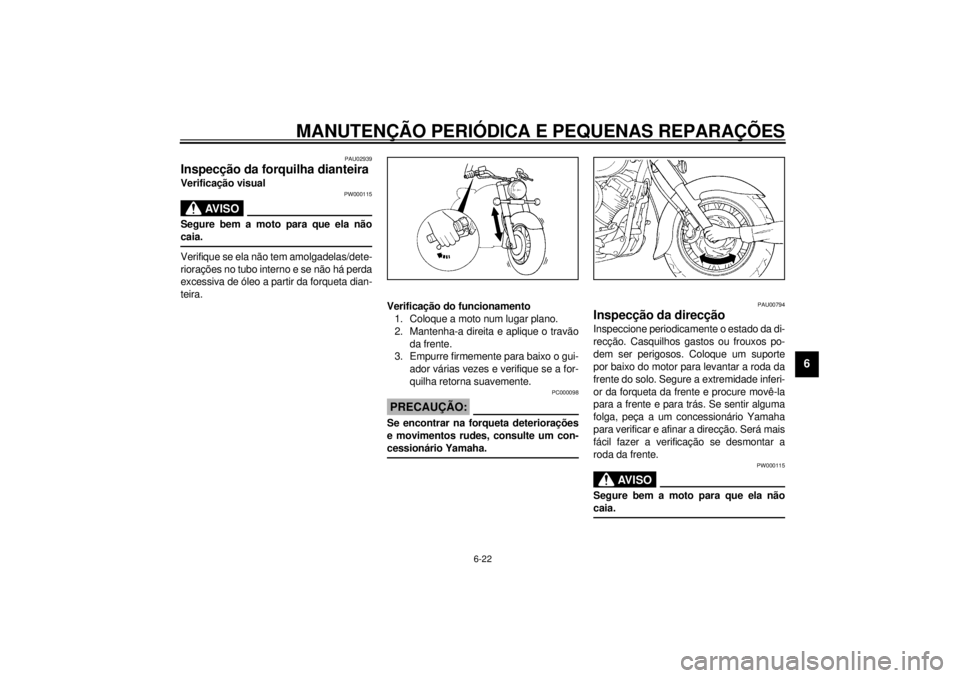

Inspecção da forquilha dianteiraVerificação visual
PW000115
AV I S O
@ Segure bem a moto para que ela não
caia. @Verifique se ela não tem amolgadelas/dete-
riorações no tubo interno e se não há perda
excessiva de óleo a partir da forqueta dian-
teira.
Verificação do funcionamento
1. Coloque a moto num lugar plano.
2. Mantenha-a direita e aplique o travão
da frente.
3. Empurre firmemente para baixo o gui-
ador várias vezes e verifique se a for-
quilha retorna suavemente.
PC000098
PRECAUÇÃO:@ Se encontrar na forqueta deteriorações
e movimentos rudes, consulte um con-
cessionário Yamaha. @
PAU00794
Inspecção da direcçãoInspeccione periodicamente o estado da di-
recção. Casquilhos gastos ou frouxos po-
dem ser perigosos. Coloque um suporte
por baixo do motor para levantar a roda da
frente do solo. Segure a extremidade inferi-
or da forqueta da frente e procure movê-la
para a frente e para trás. Se sentir alguma
folga, peça a um concessionário Yamaha
para verificar e afinar a direcção. Será mais
fácil fazer a verificação se desmontar a
roda da frente.
PW000115
AV I S O
@ Segure bem a moto para que ela não
caia. @
P_5el_Periodic.fm Page 22 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PAU01144
Rolamentos das rodasSe houver folga no cubo da roda da frente
ou de trás ou se a roda não rodar regular-
mente, peça a um concessionário Yamaha
para inspeccionar os rolamentos das ro-
das.
PAU00800
BateriaEsta moto está equipada com uma bateria
do tipo “vedada”. Por isso não é necessário
verificar o electrólito nem encher a bateria
com água destilada.l
Se lhe parecer que a bateria está des-
carregada, consulte um concessioná-
rio Yamaha.
l
Caso a moto esteja equipada com
acessórios eléctricos opcionais, a ba-
teria tenderá a descarregar-se mais
rapidamente. Lembre-se, portanto, de
recarregá-la periodicamente.
PC000101
PRECAUÇÃO:@ Não tente retirar as tampas de vedação
dos elementos da bateria, do contrário,
a bateria poderá avariar-se. @
PW000116
AV I S O
@ O electrólito da bateria é venenoso e pe-
rigoso, podendo causar graves queima-
duras, etc. Contém ácido sulfúrico. Evite
qualquer contacto com a pele, os olhos
ou a roupa.
ANTÍDOTO:l
EXTERNO: Lave com água sob
pressão.
l
INTERNO: Beba grande quantidade
de água ou de leite. Continue com
leite de magnésia, ovos batidos ou
óleo vegetal. Chame imediatamente
o médico.
l
OLHOS: Pulverize com água duran-
te 15 minutos e consulte imediata-
mente o médico.
As baterias produzem gases explosivos.
Não aproxime da bateria, velas, chamas,
cigarros, etc. Ventile quando carregar a
bateria ou quando o fizer num lugar fe-
chado. Proteja sempre os olhos quando
trabalhar perto de baterias. MANTÊ-LAS
FORA DO ALCANCE DAS CRIANÇAS.
@
P_5el_Periodic.fm Page 23 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
Armazenamento da bateria
Se não for utilizar a moto durante um mês
ou mais, retire a bateria, recarregue-a com-
pletamente e guarde-a num lugar fresco e
escuro. Recarregue-a completamente an-
tes de a reinstalar.
PC000102
PRECAUÇÃO:@ l
Recarregue completamente a bate-
ria antes de armazená-la. O armaze-
namento de uma bateria
descarregada pode causar avarias
permanentes na mesma.
l
Utilize um carregador de bateria
projectado para baterias do tipo ve-
dadas (MF). A utilização de um car-
regador de bateria convencional
causará avarias na bateria. Caso
não possua um carregador de bate-
ria do tipo vedado, contacte o seu
concessionário Yamaha.
l
Certifique-se sempre de que as li-
gações estão correctas quando da
instalação da bateria.
@
1. Terminal positivo
2. Terminal negativo
P_5el_Periodic.fm Page 24 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU01711
Substituição do fúsivelCaixa do fusível auxiliar
A caixa do fusível auxiliar está localizada
atrás da tampa do compartimento de arma-
zenagem (Consulte a página 3-11 para os
procedimentos de remoção e instalação).Fusível principal
O fusível principal está localizado sob o as-
sento do condutor.
1. Remova o assento do condutor (Con-
sulte a página 3-10 para os procedi-
mentos de remoção e instalação do
assento).2. Remova cada fixador instantâneo em-
purrando a parte central com uma
chave de fenda, e puxando o fixador
para fora.1. Fusível do velocímetro
2. Fusível de ignição
3. Fusível do farol dianteiro
4. Fusível do calefator do carburador
5. Fusível de reserva (´ 2)
6. Fusível do sistema de sinalização
Fusíveis especificados:
Fusível do velocímetro: 5 A
Fusível de ignição: 10 A
Fusível do farol dianteiro: 15 A
Fusível do calefator do
carburador: 15 A
Fusível do sistema de
sinalização: 10 A
1. Fixação rápida (´ 3)
P_5el_Periodic.fm Page 25 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
3. Puxe o painel da unidade do ignitor
externamente para a direita.
Se algum fusível se queimar, desligue o in-
terruptor principal e o interruptor do circuito
em questão. Instale um novo fusível de am-
peragem especificada. Ligue as chaves e
verifique se o dispositivo eléctrico funciona.
Se o fusível voltar a queimar-se imediata-
mente, consulte um concessionário
Yamaha.
PC000103
PRECAUÇÃO:@ Não utilize fusíveis com amperagem su-
perior à recomendada. A substituição de
um fusível por outro de amperagem ina-
dequada pode causar deterioração a
todo o sistema eléctrico e mesmo incên-
dios. @4. Coloque o painel da unidade de igni-
ção na posição original e instale os fi-
xadores rápidos.
NOTA:@ Quando instalar um fixador instantâneo,
empurre o seu pino de volta de modo que
fique ressaltado da cabeça do fixador, e en-
tão insira o fixador empurrando o pino res-
saltado até que se desprenda da cabeça do
fixador. @5. Instale o assento do condutor.
1. Painel da unidade de ignição
2. Fusível de reserva
3. Fusível principal
Fusível principal especificado: 30 A
Autes da Após a
remoção instalação
P_5el_Periodic.fm Page 26 Monday, May 1, 2000 8:34 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU00833
Substituição da lâmpada do farolEsta moto está equipada com um farol de
lâmpada de quartzo. Se a lâmpada do farol
estiver queimada, substitua-a da seguinte
maneira:

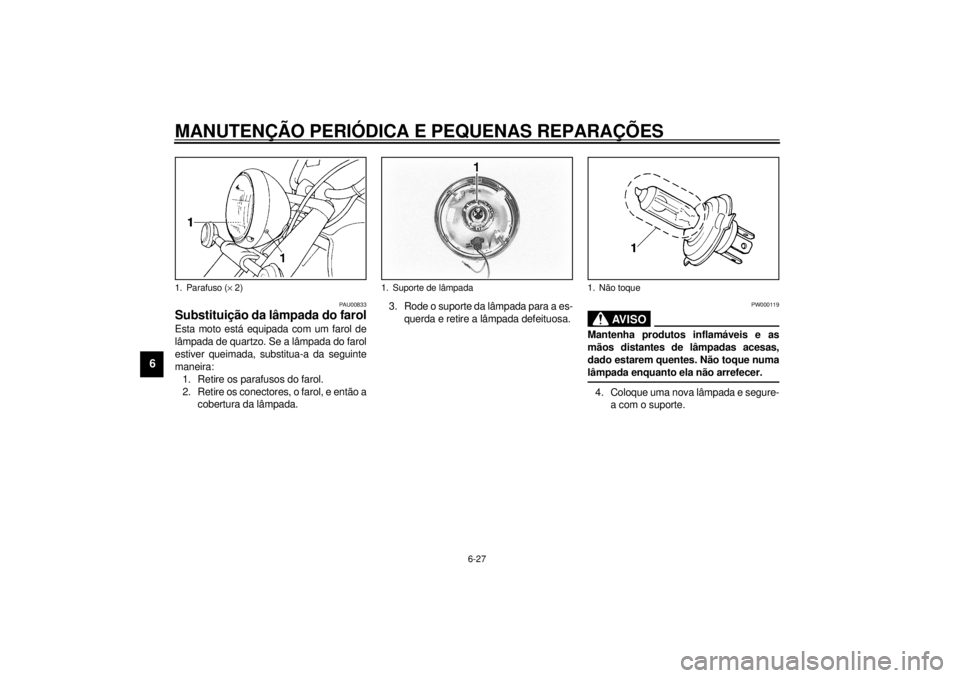

1. Retire os parafusos do farol.
2. Retire os conectores, o farol, e então a
cobertura da lâmpada.3. Rode o suporte da lâmpada para a es-
querda e retire a lâmpada defeituosa.
PW000119
AV I S O
@ Mantenha produtos inflamáveis e as
mãos distantes de lâmpadas acesas,
dado estarem quentes. Não toque numa
lâmpada enquanto ela não arrefecer. @4. Coloque uma nova lâmpada e segure-
a com o suporte.
1. Parafuso (´ 2)
1. Suporte de lâmpada
1. Não toque
