UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU02941
Points de changement de vitesse
recommandés
(uniquement pour la Suisse)Les points de changement de vitesse recomman-
dés sont indiqués dans le tableau suivant.CF-25FN.B.:@ Avant de rétrograder de la 4e à la 2e, réduire la
vitesse de la motocyclette à 35 km/h. @
FAU00424
Économie de carburantLa consommation de carburant de la motocy-
clette dépend largement du style de conduite.
Afin d’économiser le carburant:l
Faire chauffer le moteur avant chaque dé-
marrage.
l
Refermer le starter (enrichisseur) dès que
possible.
l
Passer sans tarder aux rapports élevés et
éviter de faire tourner le moteur trop vite
durant les accélérations.
l
Éviter les doubles débrayages et ne pas
donner de gaz quand on rétrograde. Ne ja-
mais emballer le moteur à vide.
l
Arrêter le moteur au lieu de le laisser tour-
ner longtemps au ralenti (embouteillages,
feux rouges, passages à niveau).
FAU01128
Rodage du moteurLa période la plus importante de la vie d’un mo-
teur sont ses 1.600 premiers kilomètres. C’est
pourquoi il est indispensable de lire attentive-
ment ce qui suit. Le moteur étant neuf, il faut
éviter de le soumettre à un effort excessif pen-
dant les premiers 1.600 km. Les organes mobi-
les du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à
pleins gaz de façon prolongée, et éviter tout ex-
cès susceptible de provoquer la surchauffe du
moteur.
Point de changement de
vitesse en accélération
(km/h)
1re®2e
2e®3e
3e®4e
4e®5e23
36
50
60
F_5ja_Operation.fm Page 5 Saturday, October 16, 1999 10:27 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-6
5
FAU01740

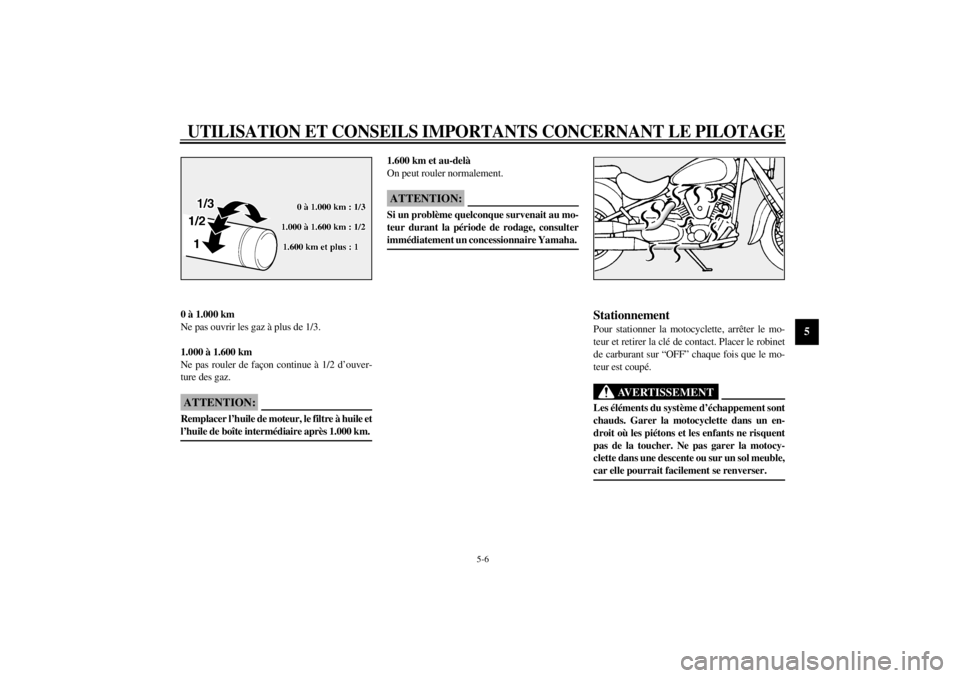

0 à 1.000 km
Ne pas ouvrir les gaz à plus de 1/3.
1.000 à 1.600 km
Ne pas rouler de façon continue à 1/2 d’ouver-
ture des gaz.
FCA00026
ATTENTION:@ Remplacer l’huile de moteur, le filtre à huile et
l’huile de boîte intermédiaire après 1.000 km. @
1.600 km et au-delà
On peut rouler normalement.
FC000049
ATTENTION:@ Si un problème quelconque survenait au mo-
teur durant la période de rodage, consulter
immédiatement un concessionnaire Yamaha. @
FAU00457
StationnementPour stationner la motocyclette, arrêter le mo-
teur et retirer la clé de contact. Placer le robinet
de carburant sur “OFF” chaque fois que le mo-
teur est coupé.
FW000058
AVERTISSEMENT
@ Les éléments du système d’échappement sont
chauds. Garer la motocyclette dans un en-
droit où les piétons et les enfants ne risquent
pas de la toucher. Ne pas garer la motocy-
clette dans une descente ou sur un sol meuble,
car elle pourrait facilement se renverser. @
F_5ja_Operation.fm Page 6 Saturday, October 16, 1999 10:27 AM

F_5ja_Operation.fm Page 7 Saturday, October 16, 1999 10:27 AM

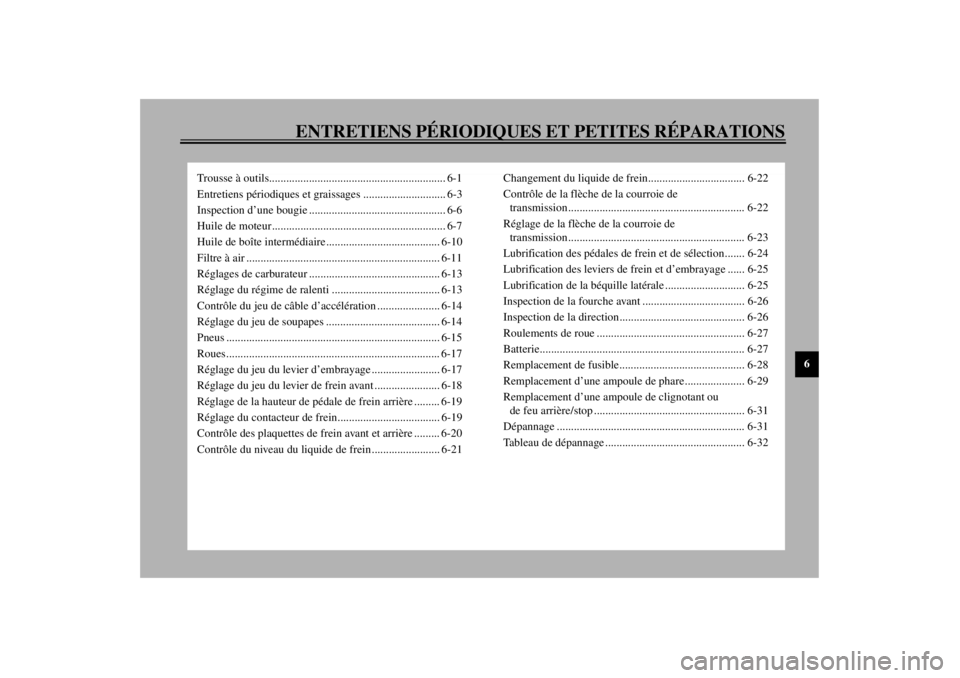

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse à outils.............................................................. 6-1
Entretiens périodiques et graissages ............................. 6-3
Inspection d’une bougie ................................................ 6-6
Huile de moteur............................................................. 6-7
Huile de boîte intermédiaire........................................ 6-10
Filtre à air .................................................................... 6-11
Réglages de carburateur .............................................. 6-13
Réglage du régime de ralenti ...................................... 6-13
Contrôle du jeu de câble d’accélération ...................... 6-14
Réglage du jeu de soupapes ........................................ 6-14
Pneus ........................................................................... 6-15
Roues........................................................................... 6-17
Réglage du jeu du levier d’embrayage ........................ 6-17
Réglage du jeu du levier de frein avant ....................... 6-18
Réglage de la hauteur de pédale de frein arrière ......... 6-19
Réglage du contacteur de frein.................................... 6-19
Contrôle des plaquettes de frein avant et arrière ......... 6-20
Contrôle du niveau du liquide de frein ........................ 6-21Changement du liquide de frein.................................. 6-22
Contrôle de la flèche de la courroie de
transmission .............................................................. 6-22
Réglage de la flèche de la courroie de
transmission .............................................................. 6-23
Lubrification des pédales de frein et de sélection....... 6-24
Lubrification des leviers de frein et d’embrayage ...... 6-25
Lubrification de la béquille latérale ............................ 6-25
Inspection de la fourche avant .................................... 6-26
Inspection de la direction............................................ 6-26
Roulements de roue .................................................... 6-27
Batterie........................................................................ 6-27
Remplacement de fusible............................................ 6-28
Remplacement d’une ampoule de phare..................... 6-29
Remplacement d’une ampoule de clignotant ou
de feu arrière/stop ..................................................... 6-31
Dépannage .................................................................. 6-31
Tableau de dépannage ................................................. 6-32
F_5ja_PeriodicTOC.fm Page 1 Saturday, October 16, 1999 10:27 AM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
Les contrôles et entretiens, réglages et lubrifica-
tions périodiques conservent la motocyclette
dans le meilleur état et contribuent à la sécurité.
La sécurité est l’impératif numéro un du bon
motocycliste. Le tableau d’intervalles de lubrifi-
cation et d’entretien ne doit être considéré que
comme un guide pour l’entretien général et les
intervalles de lubrification. CHAQUE PRO-
PRIÉTAIRE DEVRA ADAPTER LES INTER-
VALLES PRÉCONISÉS ET ÉVENTUELLE-
MENT LES RACCOURCIR EN FONCTION
DU CLIMAT, DU TERRAIN, DE LA SITUA-
TION GÉOGRAPHIQUE, ET DE L’USAGE
QU’IL FAIT DE SON VÉHICULE. Les points
les plus importants pour les contrôles, réglages
et lubrifications sont expliqués aux pages sui-
vantes.
FW000060
AVERTISSEMENT
@ Si le propriétaire ne maîtrise pas les techni-
ques d’entretien des motocyclettes, ce travail
doit être confié à un concessionnaire
Yamaha. @
FAU01826

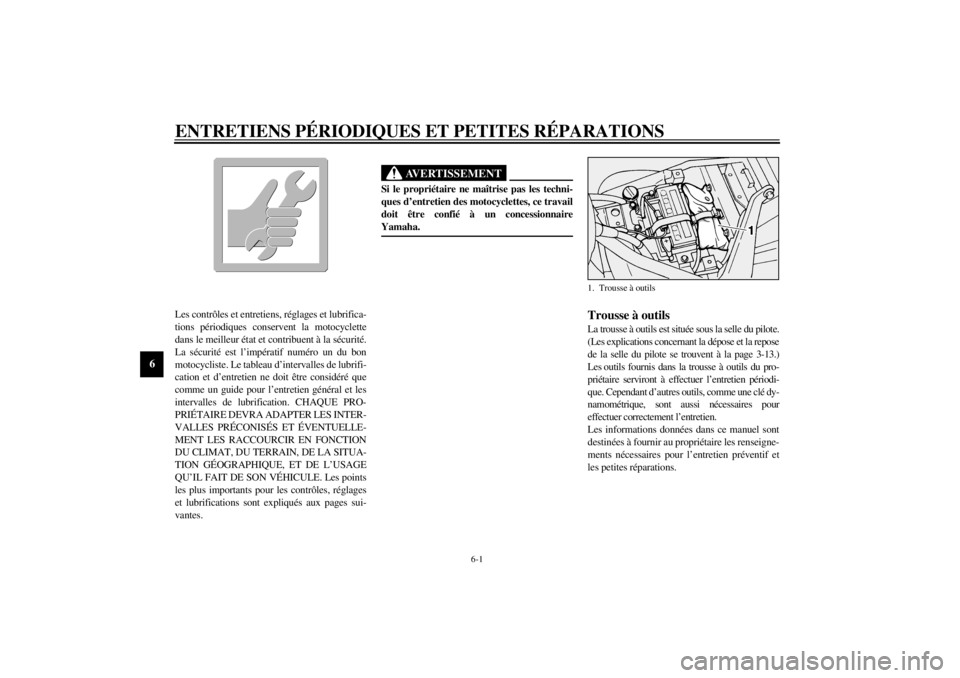

Trousse à outilsLa trousse à outils est située sous la selle du pilote.
(Les explications concernant la dépose et la repose
de la selle du pilote se trouvent à la page 3-13.)
Les outils fournis dans la trousse à outils du pro-
priétaire serviront à effectuer l’entretien périodi-
que. Cependant d’autres outils, comme une clé dy-
namométrique, sont aussi nécessaires pour
effectuer correctement l’entretien.
Les informations données dans ce manuel sont
destinées à fournir au propriétaire les renseigne-
ments nécessaires pour l’entretien préventif et
les petites réparations.1. Trousse à outils
F_5ja_Periodic.fm Page 1 Saturday, October 16, 1999 10:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
N.B.:@ Le propriétaire qui ne dispose pas des outils né-
cessaires pour effectuer un entretien doit confier
ce travail à un concessionnaire Yamaha. @
FW000063
AVERTISSEMENT
@ Certaines modifications non autorisées par
Yamaha peuvent entraîner une diminution
des performances de la motocyclette et ren-
dre sa conduite dangereuse. Consulter un
concessionnaire Yamaha avant de procéder à
la moindre modification. @
F_5ja_Periodic.fm Page 2 Saturday, October 16, 1999 10:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
FAU00473
ENTRETIENS PÉRIODIQUES ET GRAISSAGES
CP-01FN° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
1*
Canalisation de carburant• S’assurer que les flexibles de carburant ne sont ni craquelés ni autrement
endommagés.
• Remplacer si nécessaire.ÖÖ
2
*
Filtre à carburant• Contrôler l’état.
• Remplacer si nécessaire.Ö
3 Bougies• Contrôler l’état.
• Nettoyer, régler l’écartement des électrodes ou remplacer si nécessaire.ÖÖÖ
4
*
Soupapes• Contrôler le jeu des soupapes.
• Régler si nécessaire.Tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles)
5 Filtre à air• Nettoyer ou remplacer si nécessaire.
ÖÖ
6 Embrayage• Contrôler le fonctionnement.
• Régler ou remplacer le câble.ÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-5.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-5.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
9
*
Roues• Contrôler la tension des rayons. Contrôler l’équilibre des roues et s’assurer qu’elles ne
sont ni déformées ni autrement endommagées.
• Retendre les rayons, rééquilibrer ou remplacer la roue si nécessaire.ÖÖ
10
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖ
F_5ja_Periodic.fm Page 3 Saturday, October 16, 1999 10:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
11
*
Roulements de roue• S’assurer que les roulements n’ont pas de jeu et ne sont pas endommagés.
• Remplacer si nécessaire. ÖÖ
12
*
Bras oscillant• S’assurer que le pivot du bras oscillant n’a pas de jeu.
• Corriger si nécessaire.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
13
*
Courroie de transmission• Contrôler la tension.
• Régler si nécessaire. S’assurer que la roue arrière est parfaitement alignée.ÖTous les 4.000 km
14
*
Roulements de direction• S’assurer que les roulements n’ont pas de jeu et que la direction n’est pas dure.
• Corriger si nécessaire.
• Enduire de graisse à base de savon au lithium tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
15
*
Attaches du cadre• S’assurer que tous les écrous, boulons et vis sont correctement serrés.
• Resserrer si nécessaire.ÖÖ
16 Béquille latérale• Contrôler le fonctionnement.
• Lubrifier et réparer si nécessaire.ÖÖ
17
*
Contacteur de béquille latérale• Contrôler le fonctionnement.
• Remplacer si nécessaire.ÖÖÖ
18
*
Fourche avant• Contrôler le fonctionnement et l’étanchéité.
• Corriger si nécessaire.ÖÖ
19
*
Amortisseur arrière• Contrôler le fonctionnement et l’étanchéité.
• Remplacer si nécessaire. ÖÖ
20
*
Pivots de bras relais et de bras
de raccordement de suspension
arrière • Contrôler le fonctionnement.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
21
*
Carburateur• Contrôler le régime de ralenti et le fonctionnement du starter.
• Régler si nécessaire.ÖÖÖ
22 Huile de moteur• Contrôler le niveau d’huile et l’étanchéité.
• Corriger si nécessaire.
• Changer. (Faire chauffer le moteur avant la vidange.)ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
F_5ja_Periodic.fm Page 4 Saturday, October 16, 1999 10:27 AM
