2000 YAMAHA XV1600A Manuale de Empleo (in Spanish)

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-4
5
SAU01258
Arranque del motor calientePara arrancar el motor cuando está caliente, no
es necesario utilizar el estrangulador (choke).
SC000046
ATENCION:@ Vea la “Sección de rodaje” antes de hacer
funcionar la motocicleta por primera vez. @
SAU00423

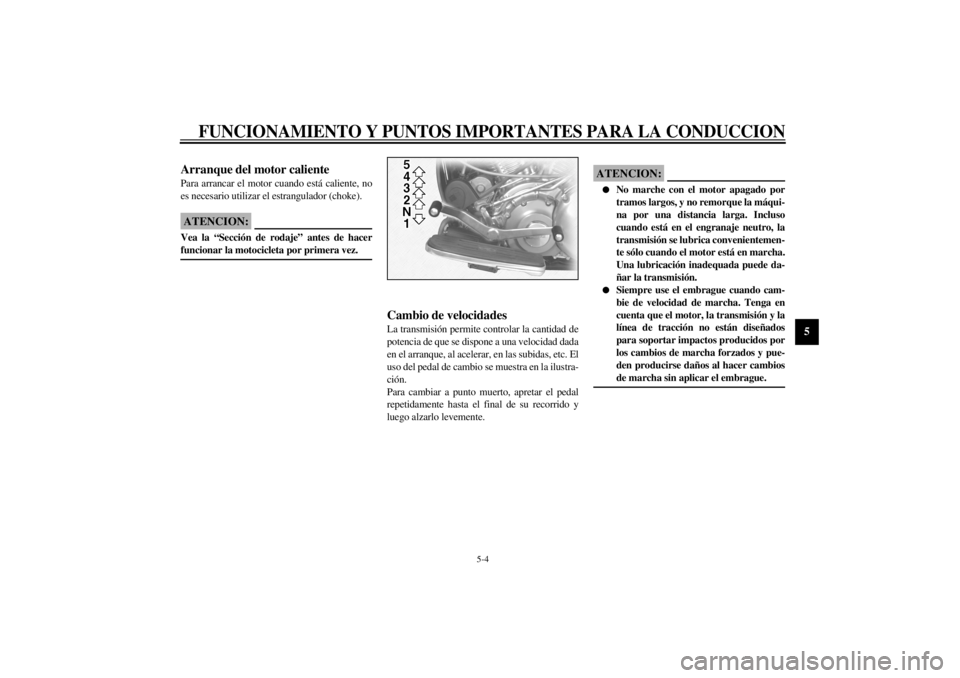

Cambio de velocidadesLa transmisión permite controlar la cantidad de
potencia de que se dispone a una velocidad dada
en el arranque, al acelerar, en las subidas, etc. El
uso del pedal de cambio se muestra en la ilustra-
ción.
Para cambiar a punto muerto, apretar el pedal
repetidamente hasta el final de su recorrido y
luego alzarlo levemente.
SC000048
ATENCION:@ l
No marche con el motor apagado por
tramos largos, y no remorque la máqui-
na por una distancia larga. Incluso
cuando está en el engranaje neutro, la
transmisión se lubrica convenientemen-
te sólo cuando el motor está en marcha.
Una lubricación inadequada puede da-
ñar la transmisión.
l
Siempre use el embrague cuando cam-
bie de velocidad de marcha. Tenga en
cuenta que el motor, la transmisión y la
línea de tracción no están diseñados
para soportar impactos producidos por
los cambios de marcha forzados y pue-
den producirse daños al hacer cambios
de marcha sin aplicar el embrague.
@
S_5ja_Operation.fm Page 4 Wednesday, February 2, 2000 4:52 PM

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-5
5
SAU02941
Puntos de cambio recomendado
(solamente para Suiza)Los puntos de cambio recomendados se mues-
tran en el cuadro inferior.CF-25SNOTA:@ Cuando se cambian dos marchas hacia abajo
desde 4ta. a 2da., lleve su motocicleta a una ve-
locidad de 35 km/h. @
SAU00424
Consejos para reducir el consumo de
combustibleEl consumo de combustible de su motocicleta
depende en gran medida de su forma de circular.
Los consejos siguientes pueden ayudar a reducir
el consumo de combustible:l
Caliente el motor antes de circular.
l
Desconecte el estrangulador (choke) lo
antes posible.
l
Efectúa los cambios con seguridad y evite
altas velocidades del motor durante la ace-
leración.
l
No aplique dos veces el embrague ni so-
brerrevolucione el motor mientras reduce
la marcha y evite altas velocidades del
motor cuando no haya carga en el motor.
l
Desconecte el motor en lugar de dejarlo al
ralentí durante períodos prolongados, es
decir, en atascos de tráfico, en semáforos o
cruces de ferrocarriles.
SAU01128
Rodaje del motorEl período más importante en la vida de su mo-
tocicleta es el que se encuentra entre el km cero
y los 1.600 km. Por ésta razón le rogamos que
lea cuidadosamente el siguiente material. Puesto
que el motor está nuevo, no lo debe sobrecargar
los primeros 1.600 km. Las distintas partes del
motor se desgastan y pulen entre sí, hasta los li-
mites del funcionamiento perfecto. Durante éste
período, el uso prolongado del motor a una alta
aceleración, o en condiciones que pudieran oca-
sionar un calentamiento excesivo de éste, deben
ser evitados.
Punto de cambio de
aceleración
(km/h)
1ra.
®2da.
2da.
®3ra.
3ra.
®4ta.
4ta.
®5ta.23
36
50
60
S_5ja_Operation.fm Page 5 Wednesday, February 2, 2000 4:52 PM

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-6
5
SAU01740

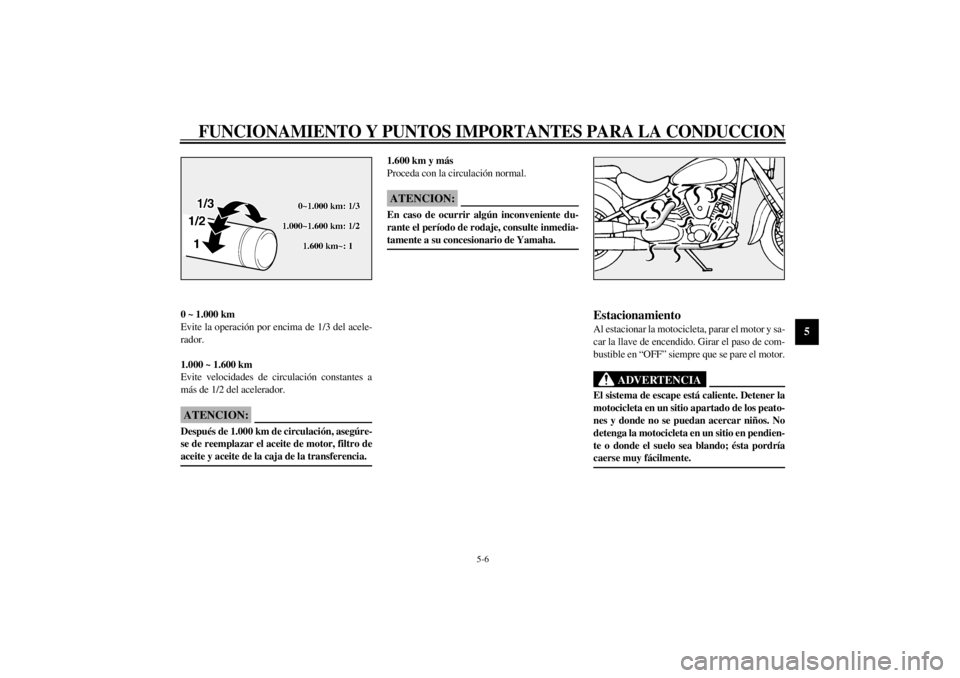

0 ~ 1.000 km
Evite la operación por encima de 1/3 del acele-
rador.
1.000 ~ 1.600 km
Evite velocidades de circulación constantes a
más de 1/2 del acelerador.
SCA00026
ATENCION:@ Después de 1.000 km de circulación, asegúre-
se de reemplazar el aceite de motor, filtro de
aceite y aceite de la caja de la transferencia.@
1.600 km y más
Proceda con la circulación normal.
SC000049
ATENCION:@ En caso de ocurrir algún inconveniente du-
rante el período de rodaje, consulte inmedia-
tamente a su concesionario de Yamaha. @
SAU00457
EstacionamientoAl estacionar la motocicleta, parar el motor y sa-
car la llave de encendido. Girar el paso de com-
bustible en “OFF” siempre que se pare el motor.
SW000058
ADVERTENCIA
@ El sistema de escape está caliente. Detener la
motocicleta en un sitio apartado de los peato-
nes y donde no se puedan acercar niños. No
detenga la motocicleta en un sitio en pendien-
te o donde el suelo sea blando; ésta pordría
caerse muy fácilmente. @
S_5ja_Operation.fm Page 6 Wednesday, February 2, 2000 4:52 PM

S_5ja_Operation.fm Page 7 Wednesday, February 2, 2000 4:52 PM

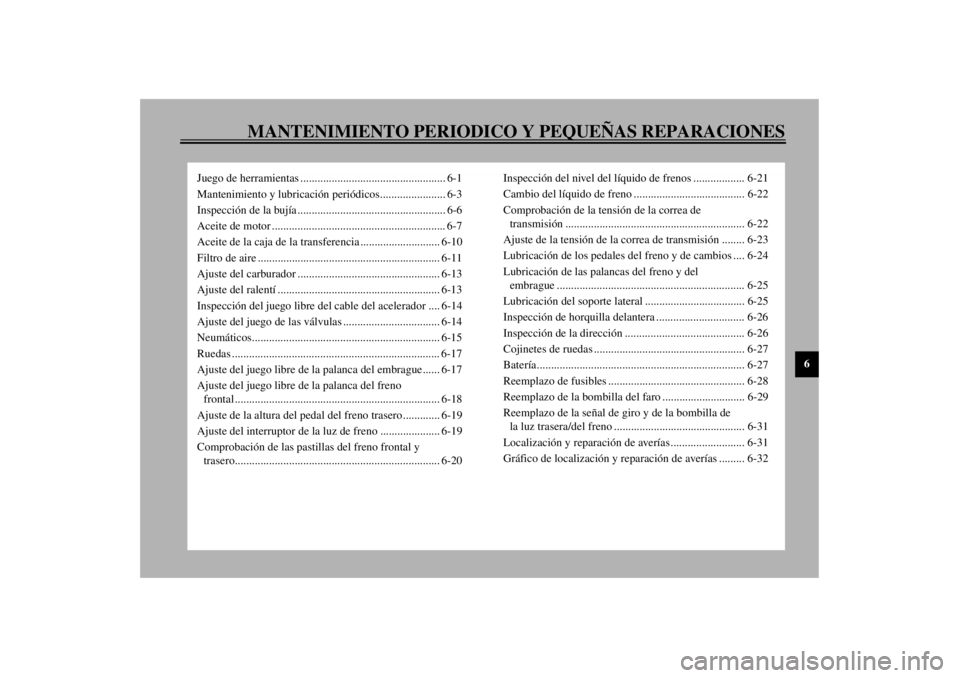

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas ................................................... 6-1
Mantenimiento y lubricación periódicos....................... 6-3
Inspección de la bujía .................................................... 6-6
Aceite de motor ............................................................. 6-7
Aceite de la caja de la transferencia ............................ 6-10
Filtro de aire ................................................................ 6-11
Ajuste del carburador .................................................. 6-13
Ajuste del ralentí ......................................................... 6-13
Inspección del juego libre del cable del acelerador .... 6-14
Ajuste del juego de las válvulas .................................. 6-14
Neumáticos.................................................................. 6-15
Ruedas ......................................................................... 6-17
Ajuste del juego libre de la palanca del embrague...... 6-17
Ajuste del juego libre de la palanca del freno
frontal ........................................................................ 6-18
Ajuste de la altura del pedal del freno trasero ............. 6-19
Ajuste del interruptor de la luz de freno ..................... 6-19
Comprobación de las pastillas del freno frontal y
trasero........................................................................ 6-20Inspección del nivel del líquido de frenos .................. 6-21
Cambio del líquido de freno ....................................... 6-22
Comprobación de la tensión de la correa de
transmisión ............................................................... 6-22
Ajuste de la tensión de la correa de transmisión ........ 6-23
Lubricación de los pedales del freno y de cambios .... 6-24
Lubricación de las palancas del freno y del
embrague .................................................................. 6-25
Lubricación del soporte lateral ................................... 6-25
Inspección de horquilla delantera ............................... 6-26
Inspección de la dirección .......................................... 6-26
Cojinetes de ruedas ..................................................... 6-27
Batería......................................................................... 6-27
Reemplazo de fusibles ................................................ 6-28
Reemplazo de la bombilla del faro ............................. 6-29
Reemplazo de la señal de giro y de la bombilla de
la luz trasera/del freno .............................................. 6-31
Localización y reparación de averías .......................... 6-31
Gráfico de localización y reparación de averías ......... 6-32
S_5ja_PeriodicTOC.fm Page 1 Wednesday, February 2, 2000 4:53 PM

6-1
6
SAU00462
6-MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
SAU00464
La inspección periódica, el ajuste y la lubrica-
ción conservan la motocicleta en condiciones de
seguridad y eficiencia máximas. La seguridad es
una de las obligaciones del propietario. El pro-
grama de mantenimiento y lubricación puede
considerarse estrictamente como un sistema de
mantenimiento general e intervalos de lubrica-
ción. HAY QUE TENER EN CUENTA QUE
EL CLIMA, EL TERRENO, LAS DIVERSAS
LOCALIDADES GEOGRAFICAS Y LA
ENORME VARIEDAD DE USOS INDIVI-
DUALES, SON TODOS FACTORES QUE
HACEN VARIAR LOS PROGRAMAS DE
LOS USUARIOS PARA ADAPTARLOS A
LAS CONDICIONES DE USO. En las páginas
que siguen se explicarán los puntos más impor-
tantes sobre la inspección, ajuste y lubricación
de la motocicleta.
SW000060
ADVERTENCIA
@ En caso de que el propietario no estuviera
avezado a realizar el servicio de su motocicle-
ta, conviene que lo haga un concesionario
Yamaha. @
SAU01826

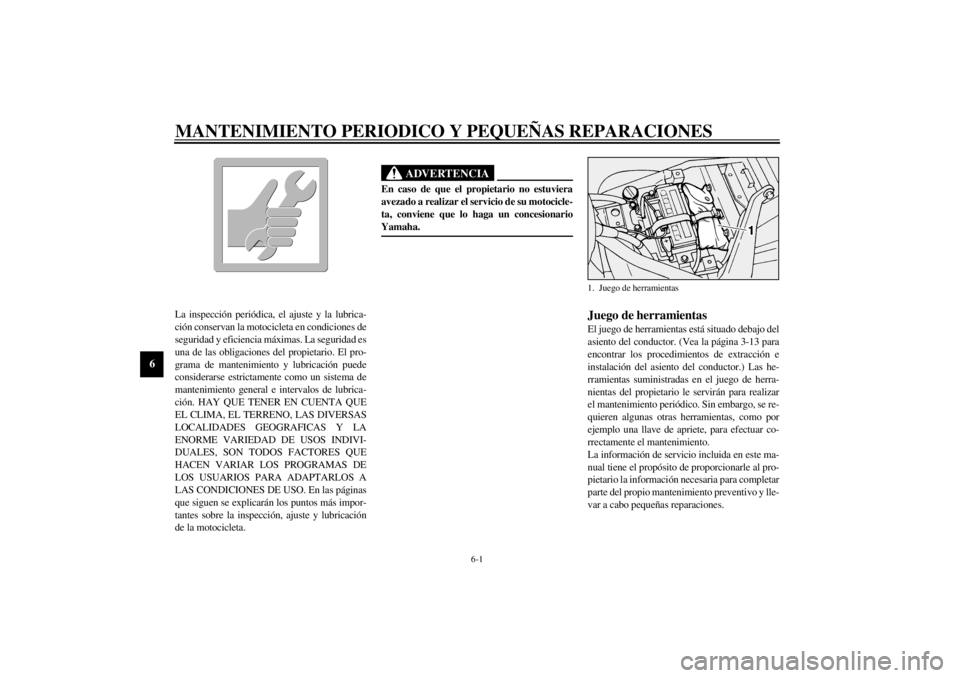

Juego de herramientasEl juego de herramientas está situado debajo del
asiento del conductor. (Vea la página 3-13 para
encontrar los procedimientos de extracción e
instalación del asiento del conductor.) Las he-
rramientas suministradas en el juego de herra-
nientas del propietario le servirán para realizar
el mantenimiento periódico. Sin embargo, se re-
quieren algunas otras herramientas, como por
ejemplo una llave de apriete, para efectuar co-
rrectamente el mantenimiento.
La información de servicio incluida en este ma-
nual tiene el propósito de proporcionarle al pro-
pietario la información necesaria para completar
parte del propio mantenimiento preventivo y lle-
var a cabo pequeñas reparaciones.1. Juego de herramientas
S_5ja_Periodic.fm Page 1 Wednesday, February 2, 2000 4:53 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-2
6
NOTA:@ Si no tiene las herramienas necesarias requeri-
das durante una operación de servicio, lleve la
motocicleta a un concesionario Yamaha para
que realice el servicio. @
SW000063
ADVERTENCIA
@ Las modificaciones que se intentarán hacer
en ésta moto, y que no aprueba Yamaha, pue-
den reducir seriamente el rendimiento y ha-
cer que la conducción sea insegura. Consulte
entonces a Yamaha, siempre que intente ha-
cer alguna modificación. @
S_5ja_Periodic.fm Page 2 Wednesday, February 2, 2000 4:53 PM

MANTENIMIENTO PERIODICO Y PEQUEÑAS REPARACIONES
6-3
6
SAU00473
MANTENIMIENTO Y LUBRICACIÓN PERIÓDICOS
CP-01SN°
. ARTICULO TAREAS DE REVISIÓN Y DE MANTENIMIENTOINICIAL
(1.000 km)CADA
6.000 km
o
6 meses
(lo que primero
acontezca)12.000 km
o
12 meses
(lo que primero
acontezca)
1*
Línea de combustible• Compruebe las mangueras de combustible para ver si hay grietas o daños.
• Reemplace si es necesario.ÖÖ
2
*
Filtro de combustible• Compruebe su estado.
• Reemplace si es necesario.Ö
3Bujías• Compruebe su estado.
• Limpie, reajuste el huelgo o reemplace si es necesario.ÖÖÖ
4
*
Válvulas• Compruebe la holgura de válvulas.
• Ajuste si es necesario.Cada 24.000 km ou 24 meses
(lo que antes acontezca)
5 Filtro de aire• Limpie o reemplace si es necesario.ÖÖ
6Embrague• Compruebe la operación.
• Ajuste o reemplace el cable.ÖÖÖ
7
*
Freno delantero• Compruebe el nivel del líquido y si hay fugas en el vehículo.
(Vea la NOTA de la página 6-5.)
• Corrija de forma consecuente.
• Reemplace las pastillas del freno si es necesario.ÖÖÖ
8
*
Freno trasero• Compruebe el nivel del líquido y si hay fugas en el vehículo.
(Vea la NOTA de la página 6-5.)
• Corrija de forma consecuente.
• Reemplace las pastillas del freno si es necesario.ÖÖÖ
9
*
Ruedas• Compruebe el balance, el descentramiento, apriete de los rayos y si hay
daños.
• Apriete los rayos y reajuste el balance o reemplace si es necesario.ÖÖ
10
*
Neumáticos• Compruebe la profundidad de la parte de rodadura y si hay daños.
• Reemplace si es necesario.
• Compruebe la presión del aire.
• Corrija si es necesario.ÖÖ
S_5ja_Periodic.fm Page 3 Wednesday, February 2, 2000 4:53 PM
