UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU02941
Points de changement de vitesse
recommandés (uniquement pour la
Suisse)Les points de changement de vitesse recomman-
dés sont indiqués dans le tableau suivant.CF-25FN.B.:@ Avant de rétrograder de la 4e à la 2e, réduire la
vitesse de la motocyclette à 35 km/h. @
FAU00424
Économie de carburantLa consommation de carburant de la motocy-
clette dépend largement du style de conduite.
Afin d’économiser le carburant:l
Faire chauffer le moteur avant chaque dé-
marrage.
l
Refermer le starter (enrichisseur) dès que
possible.
l
Passer sans tarder aux rapports élevés et
éviter de faire tourner le moteur trop vite
durant les accélérations.
l
Éviter les doubles débrayages et ne pas
donner de gaz quand on rétrograde. Ne ja-
mais emballer le moteur à vide.
l
Arrêter le moteur au lieu de le laisser tour-
ner longtemps au ralenti (embouteillages,
feux rouges, passages à niveau).
FAU01128
Rodage du moteurLa période la plus importante de la vie d’un mo-
teur sont ses 1.600 premiers kilomètres. C’est
pourquoi il est indispensable de lire attentive-
ment ce qui suit. Le moteur étant neuf, il faut
éviter de le soumettre à un effort excessif pen-
dant les premiers 1.600 km. Les organes mobi-
les du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à
pleins gaz de façon prolongée, et éviter tout ex-
cès susceptible de provoquer la surchauffe du
moteur.
Point de changement de
vitesse en accélération
(km/h)
1re®2e
2e®3e
3e®4e
4e®5e23
36
50
60

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-6
5
FAU01329*
0 à 1.000 km
Éviter de faire tourner le moteur à plus de
4.000 tr/mn.
1.000 à 1.600 km
Éviter un régime de croisière de plus de
5.000 tr/mn.
FC000052*
ATTENTION:@ Veiller à remplacer l’huile de moteur et le fil-
tre à huile après 1.000 km d’utilisation. @1.600 km et au-delà
On peut rouler normalement.
FC000053*
ATTENTION:@ l
Ne jamais faire fonctionner le moteur
dans la zone rouge.
l
Si un problème quelconque survenait
au moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.
@
FAU00460
StationnementPour stationner la motocyclette, arrêter le mo-
teur et retirer la clé de contact.
FW000058
AVERTISSEMENT
@ Les éléments du système d’échappement sont
chauds. Garer la motocyclette dans un en-
droit où les piétons et les enfants ne risquent
pas de la toucher. Ne pas garer la motocy-
clette dans une descente ou sur un sol meuble,
car elle pourrait facilement se renverser. @

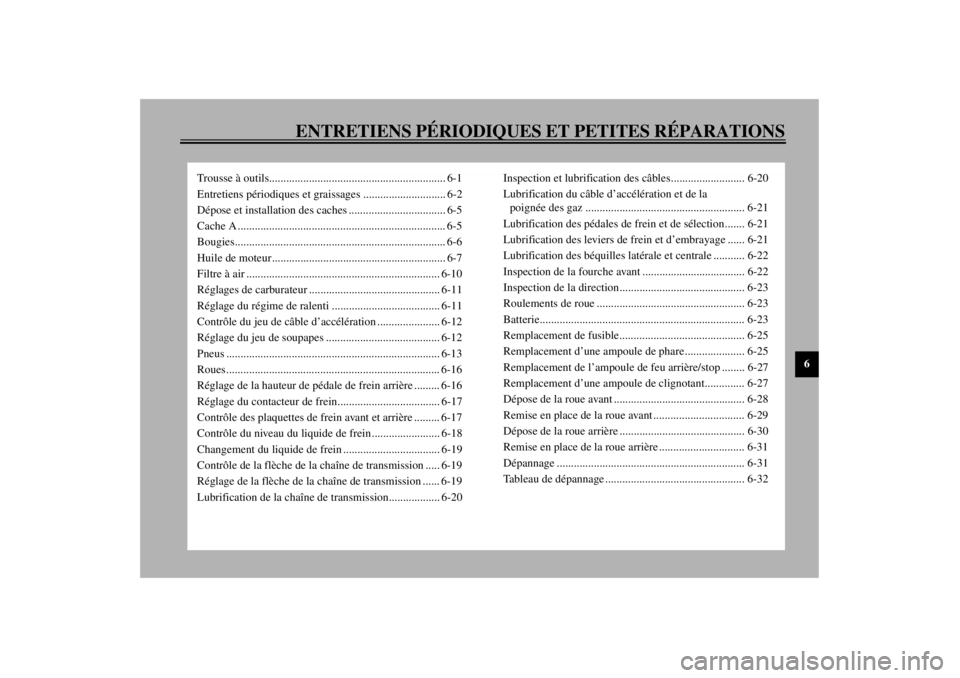

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
Trousse à outils.............................................................. 6-1
Entretiens périodiques et graissages ............................. 6-2
Dépose et installation des caches .................................. 6-5
Cache A ......................................................................... 6-5
Bougies.......................................................................... 6-6
Huile de moteur............................................................. 6-7
Filtre à air .................................................................... 6-10
Réglages de carburateur .............................................. 6-11
Réglage du régime de ralenti ...................................... 6-11
Contrôle du jeu de câble d’accélération ...................... 6-12
Réglage du jeu de soupapes ........................................ 6-12
Pneus ........................................................................... 6-13
Roues........................................................................... 6-16
Réglage de la hauteur de pédale de frein arrière ......... 6-16
Réglage du contacteur de frein.................................... 6-17
Contrôle des plaquettes de frein avant et arrière ......... 6-17
Contrôle du niveau du liquide de frein ........................ 6-18
Changement du liquide de frein .................................. 6-19
Contrôle de la flèche de la chaîne de transmission ..... 6-19
Réglage de la flèche de la chaîne de transmission ...... 6-19
Lubrification de la chaîne de transmission.................. 6-20Inspection et lubrification des câbles.......................... 6-20
Lubrification du câble d’accélération et de la
poignée des gaz ........................................................ 6-21
Lubrification des pédales de frein et de sélection....... 6-21
Lubrification des leviers de frein et d’embrayage ...... 6-21
Lubrification des béquilles latérale et centrale ........... 6-22
Inspection de la fourche avant .................................... 6-22
Inspection de la direction............................................ 6-23
Roulements de roue .................................................... 6-23
Batterie........................................................................ 6-23
Remplacement de fusible............................................ 6-25
Remplacement d’une ampoule de phare..................... 6-25
Remplacement de l’ampoule de feu arrière/stop ........ 6-27
Remplacement d’une ampoule de clignotant.............. 6-27
Dépose de la roue avant .............................................. 6-28
Remise en place de la roue avant ................................ 6-29
Dépose de la roue arrière ............................................ 6-30
Remise en place de la roue arrière .............................. 6-31
Dépannage .................................................................. 6-31
Tableau de dépannage ................................................. 6-32

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
Les contrôles et entretiens, réglages et lubrifica-
tions périodiques conservent la motocyclette
dans le meilleur état et contribuent à la sécurité.
La sécurité est l’impératif numéro un du bon
motocycliste. Le tableau d’intervalles de lubrifi-
cation et d’entretien ne doit être considéré que
comme un guide pour l’entretien général et les
intervalles de lubrification. CHAQUE PRO-
PRIÉTAIRE DEVRA ADAPTER LES INTER-
VALLES PRÉCONISÉS ET ÉVENTUELLE-
MENT LES RACCOURCIR EN FONCTION
DU CLIMAT, DU TERRAIN, DE LA SITUA-
TION GÉOGRAPHIQUE, ET DE L’USAGE
QU’IL FAIT DE SON VÉHICULE. Les points
les plus importants pour les contrôles, réglages
et lubrifications sont expliqués aux pages sui-
vantes.
FW000060
AVERTISSEMENT
@ Si le propriétaire ne maîtrise pas les techni-
ques d’entretien des motocyclettes, ce tra-
vail doit être confié à un concessionnaire
Yamaha. @
FAU00469
Trousse à outilsLes informations données dans ce manuel sont
destinées à fournir au propriétaire les renseigne-
ments nécessaires pour l’entretien préventif et
les petites réparations. Les outils fournis dans la
trousse à outils du propriétaire serviront à effec-
tuer l’entretien périodique. Cependant d’autres
outils, comme une clé dynamométrique, sont
aussi nécessaires pour effectuer correctement
l’entretien.
N.B.:@ Le propriétaire qui ne dispose pas des outils né-
cessaires pour effectuer un entretien doit confier
ce travail à un concessionnaire Yamaha. @
FW000063
AVERTISSEMENT
@ Certaines modifications non autorisées par
Yamaha peuvent entraîner une diminution
des performances de la motocyclette et ren-
dre sa conduite dangereuse. Consulter un
concessionnaire Yamaha avant de procéder à
la moindre modification. @
1. Trousse à outils

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU00473
ENTRETIENS PÉRIODIQUES ET GRAISSAGES
CP-01FN° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court
de ces deux
intervalles)12.000 km
ou
12 mois
(le plus court
de ces deux
intervalles)
1*
Canalisation de carburant• S’assurer que les flexibles de carburant et le flexible de dépression ne sont
ni craquelés ni autrement endommagés.
• Remplacer si nécessaire.ÖÖ
2
*
Filtre à carburant• Contrôler l’état.
• Remplacer si nécessaire.Ö
3Bougies• Contrôler l’état.
• Nettoyer, régler l’écartement des électrodes ou remplacer si nécessaire.ÖÖÖ
4
*
Soupapes• Contrôler le jeu des soupapes.
• Régler si nécessaire.Tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles)
5 Filtre à air• Nettoyer ou remplacer si nécessaire.ÖÖ
6
*
Embrayage• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire. ÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
9
*
Roues• Contrôler l’équilibre des roues et s’assurer qu’elles ne sont ni déformées ni
autrement endommagées.
• Rééquilibrer ou remplacer si nécessaire.ÖÖ
10
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖ
11
*
Roulements de roue• S’assurer que les roulements n’ont pas de jeu et ne sont pas endommagés.
• Remplacer si nécessaire. ÖÖ
12
*
Bras oscillant• S’assurer que le pivot du bras oscillant n’a pas de jeu.
• Corriger si nécessaire.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous
les 24 mois (le plus court de ces deux intervalles).ÖÖ
13 Chaîne de transmission• Contrôler la tension.
• Régler si nécessaire. S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie
14
*
Roulements de direction• S’assurer que les roulements n’ont pas de jeu et que la direction n’est pas
dure.
• Rectifier si nécessaire.
• Enduire de graisse à base de savon au lithium tous les 24.000 km ou tous
les 24 mois (le plus court de ces deux intervalles).ÖÖ
15
*
Attaches du cadre• S’assurer que tous les écrous, boulons et vis sont correctement serrés.
• Resserrer si nécessaire.ÖÖ
16Béquille latérale / béquille
centrale• Contrôler le fonctionnement.
• Lubrifier et réparer si nécessaire.ÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court
de ces deux
intervalles)12.000 km
ou
12 mois
(le plus court
de ces deux
intervalles)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
* L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire
Yamaha.
FAU02971
N.B.:@ l
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
l
Systèmes de freinage et d’embrayage hydrauliques
• Il faut changer le liquide de frein à chaque démontage d’un maître cylindre, d’un étrier ou d’un cylindre de débrayage. Contrôler régulièrement
le niveau du liquide de frein des maître cylindres de frein et d’embrayage, et remettre à niveau si nécessaire.
• Remplacer les bagues d’étanchéité des composants internes des maître cylindres, étriers et cylindre de débrayage tous les deux ans.
• Remplacer les flexibles de frein et d’embrayage tous les quatre ans ou quand ils sont craquelés ou endommagés.
@17
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.
• Remplacer si nécessaire.ÖÖÖ
18
*
Fourche avant• Contrôler le fonctionnement et l’étanchéité.
• Corriger si nécessaire.ÖÖ
19
*
Amortisseurs arrière• Contrôler le fonctionnement et l’étanchéité.
• Remplacer si nécessaire.ÖÖ
20
*
Carburateurs• Contrôler le régime de ralenti, la synchronisation des carburateurs et le
fonctionnement du starter.
• Régler si nécessaire.ÖÖÖ
21 Huile de moteur• Contrôler le niveau d’huile et l’étanchéité.
• Corriger si nécessaire.
• Changer. (Faire chauffer le moteur avant la vidange.)ÖÖÖ
22Élément de filtre à huile de
moteur• Remplacer.ÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court
de ces deux
intervalles)12.000 km
ou
12 mois
(le plus court
de ces deux
intervalles)
