ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU01758*
Remise en place de la roue avant1. Installer le logement de la prise du comp-
teur de vitesse sur le moyeu de roue. Ins-
taller le moyeu de roue et la prise du
compteur de vitesse en veillant à ajuster
les saillies dans les fentes.2. Placer la roue avant entre les bras de four-
che et la soulever. Veiller à ce que la fente
de la prise du compteur de vitesse s’ajuste
sur la butée du fourreau de fourche avant.
3. Remonter l’axe de roue, puis reposer la
motocyclette sur ses deux roues.
4. Remettre les étriers, boulons d’étrier et
supports de flexible de frein en place.
S’assurer que l’écart entre les plaquettes
de frein est suffisant avant de remonter les
étriers sur les disques de frein.5. Serrer l’axe de roue, le boulon de pince-
ment et les boulons d’étrier aux couples de
serrage spécifiés.
6. Remettre le câble du compteur de vitesse
en place.
7. Appuyer vigoureusement sur le guidon à
plusieurs reprises pour s’assurer du bon
fonctionnement de la fourche.
Couple de serrage:
Axe de roue:
73 Nm (7,3 m·kg)
Boulon de pincement:
19 Nm (1,9 m·kg)
Boulon d’étrier:
40 Nm (4,0 m·kg)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU01318
Dépose de la roue arrière
FW000122
AVERTISSEMENT
@ l
Pour l’entretien de la roue, il est recom-
mandé de s’adresser à un concession-
naire Yamaha.
l
Caler soigneusement la motocyclette
pour qu’elle ne puisse se renverser.
@1. Desserrer l’écrou d’axe et les boulons
d’étrier.
2. Retirer l’écrou et le boulon du bras d’an-
crage de frein.3. Dresser la motocyclette sur sa béquille
centrale.
4. Retirer l’écrou d’axe, les boulons d’étrier
et l’étrier.
5. Desserrer les contre-écrous et les écrous
de réglage de la chaîne de part et d’autre
du bras oscillant.
6. Pousser la roue vers l’avant et retirer la
chaîne de transmission.
7. Soutenir le support d’étrier, extraire l’axe
de roue et déposer la roue en la tirant vers
l’arrière.
N.B.:@ l
Ne pas actionner la pédale de frein après la
dépose de l’étrier, car les plaquettes ris-
quent de se rapprocher à l’excès.
l
Il n’est pas nécessaire de démonter la
chaîne pour déposer ou remettre en place
la roue arrière.
@
1. Contre-écrou
2. Boulon de réglage
3. Écrou d’axe
1. Axe de roue

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU01317
Remise en place de la roue arrière1. Monter le support d’étrier et la roue, puis
insérer l’axe.
2. Mettre en place la chaîne de transmission
et la régler. (Le réglage de la flèche de la
chaîne de transmission est expliqué à la
page 6-19.)
3. Remonter le boulon et l’écrou du bras
d’ancrage de frein.
4. Installer l’étrier et les boulons d’étrier.
Veiller à laisser assez de jeu entre les pla-
quettes de frein avant de monter l’étrier
sur le disque de frein.
5. Replier la béquille centrale.
6. Serrer l’écrou d’axe, les boulons d’étrier et
l’écrou du bras d’ancrage de frein à leur
couple respectif.
FAU01008
DépannageBien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir.
Toute défectuosité des systèmes d’alimentation,
de compression ou d’allumage peut entraîner
des problèmes de démarrage et une perte de
puissance. Le tableau de dépannage décrit la
marche à suivre pour effectuer des contrôles ra-
pides et faciles.
Si une réparation quelconque est requise, con-
fier la motocyclette à un concessionnaire
Yamaha. Les techniciens qualifiés Yamaha dis-
posent en effet des connaissances, du savoir-
faire et des outils nécessaires à l’entretien cor-
rect de la motocyclette. Pour tout remplacement,
utiliser exclusivement des pièces Yamaha d’ori-
gine. En effet, les pièces d’autres marques peu-
vent sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront donc
plus rapidement et leur utilisation pourrait en-
traîner des réparations onéreuses. Couple de serrage:
Écrou d’axe:
150 Nm (15,0 m·kg)
Boulon d’étrier:
40 Nm (4,0 m·kg)
Écrou du bras d’ancrage de frein:
23 Nm (2,3 m·kg)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU01297
Tableau de dépannage
FW000125
AVERTISSEMENT
@ Ne jamais contrôler le système d’alimentation en carburant en fumant, ou à proximité d’une flamme. @
2. Compression
3. Allumage
4. Batterie 1. CarburantVérifier s’il y a du carbu-
rant dans le réservoir.Assez de carburant
Pas de carburantVérifier la compression.
Se ravitailler en carburant.
Utiliser le démarreur
électrique.Compression
Pas de compressionVérifier l’allumage.
Demander à un concessionnaire Yamaha de vérifier.
Enlever les bougies et
contrôler les électrodes.Humides
SèchesNettoyer avec un chiffon sec et régler
l’écartement ou remplacer les bougies.
Demander à un concessionnaire Yamaha de
vérifier.Ouvrir à moitié la poignée des gaz et
mettre le moteur en marche.
Le moteur ne se met pas en marche.
Vérifier la batterie.
Utiliser le démarreur élec-
trique.Le moteur tourne rapi-
dement.
Le moteur tourne lente-
ment.La batterie est en bon état.
Vérifier les connexions ou
recharger.
Le moteur ne se met pas en marche.
Vérifier la compression.
Le moteur ne se met pas en marche.
Demander à un concessionnaire
Yamaha de vérifier.

7

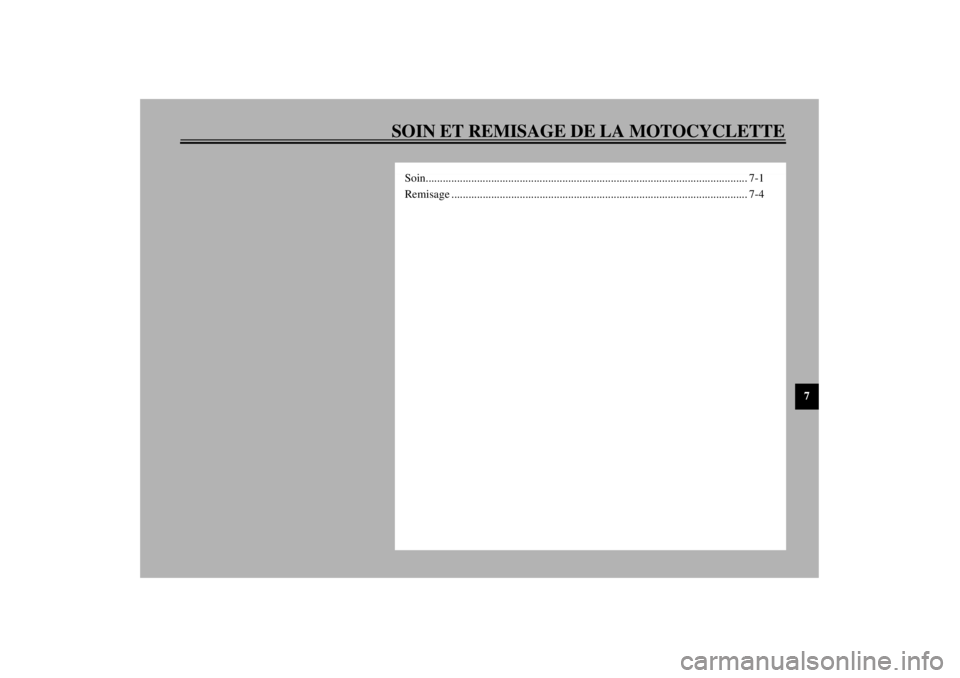

SOIN ET REMISAGE DE LA MOTOCYCLETTE
Soin................................................................................................................. 7-1
Remisage ........................................................................................................ 7-4

7-1
7
FAU01517
7-SOIN ET REMISAGE DE LA MOTOCYCLETTESoinUn des attraits incontestés de la motocyclette ré-
side dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vulnéra-
bilité. Bien que ses organes soient tous d’excel-
lente qualité, ils ne résistent néanmoins pas tous
à la rouille. Si un tuyau d’échappement rouillé
peut passer inaperçu sur une voiture, l’effet sur
une motocyclette est plutôt disgracieux. Un en-
tretien adéquat régulier lui permettra non seule-
ment de conserver toute son allure et ses perfor-
mances, mais également de prolonger sa durée
de service. Il faut également garder à l’esprit que
l’entretien correct du véhicule est une des condi-
tions de validité de la garantie. Il est dès lors re-
commandé de respecter les consignes de net-
toyage et de remisage suivantes:Avant le nettoyage
1. Recouvrir la sortie des pots d’échappe-
ment de sachets en plastique.
2. S’assurer que tous les couvercles et ca-
ches, les capuchons de bougie, ainsi que
les coupleurs et les connecteurs électri-
ques, sont fermement et correctement ins-
tallés.
3. Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter, à l’aide
d’un dégraissant et d’une brosse, mais ne
jamais appliquer de dégraissant sur les
joints, pignons, la chaîne de transmission
et les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.Nettoyage
Après utilisation dans des conditions normales
Nettoyer la crasse à l’aide d’eau chaude, d’un
détergent neutre et d’une éponge douce et pro-
pre, puis rincer abondamment à l’eau claire. Re-
courir à une brosse à dents ou à un rince-bou-
teilles pour atteindre les pièces d’accès difficile.
Pour faciliter l’élimination des taches plus tena-
ces et des insectes, déposer un chiffon humide
sur ceux-ci quelques minutes avant de procéder
au nettoyage.

SOIN ET REMISAGE DE LA MOTOCYCLETTE
7-2
7
FCA00010
ATTENTION:@ l
Éviter de nettoyer les roues, surtout cel-
les à rayons, avec des produits net-
toyants trop acides. S’il est nécessaire
d’utiliser ce type de produit pour élimi-
ner des taches tenaces, veiller à ne pas
l’appliquer plus longtemps que pres-
crit. Rincer ensuite abondamment à
l’eau, sécher immédiatement, puis va-
poriser un produit anticorrosion.
l
Un nettoyage inapproprié risque d’en-
dommager les pièces en plastique, telles
que bulle ou pare-brise, carénages et ca-
ches. Nettoyer les pièces en plastique ex-
clusivement avec des chiffons ou épon-
ges et de l’eau et des détergents doux.
l
Ne jamais enduire les pièces en plasti-
que de produits chimiques mordants.
Ne pas utiliser des chiffons ou éponges
imbibés de produits nettoyants abrasifs,
de dissolvant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.
l
Ne pas utiliser des portiques de lavage à
eau à haute pression ou au jet de va-
peur. Cela provoquerait des infiltra-
tions d’eau qui endommageraient les
pièces suivantes: joints (de roulements
de roue, de roulement de bras oscillant,
de fourche et de freins), composants
électriques (coupleurs, connecteurs,
instruments, contacteurs et feux), flexi-
bles et reniflards.
l
Motocyclettes équipées d’un pare-brise
ou d’une bulle: ne pas utiliser de pro-
duits de nettoyage abrasifs ni des épon-
ges dures afin d’éviter de les griffer ou
de les ternir. Certains produits de net-
toyage pour plastique risquent de grif-
fer le pare-brise ou la bulle. Faire un es-
sai sur une zone en dehors du champ de
visibilité afin de s’assurer que le produit
ne les endommage pas. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques après
le nettoyage.
@Après utilisation sous la pluie, à proximité de lamer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin et du
sel répandu sur les routes en hiver. Il convient
dès lors d’effectuer les travaux suivants après
chaque randonnée sous la pluie, à proximité de
la mer ou sur des routes salées. (Il peut rester des
traces du sel répandu sur les routes bien après la
venue du printemps.)
