CARATTERISTICHE TECNICHE
8-3
8
Po s t e r i o r e
Tipo Senza camera d’aria
Dimensioni 150/70-17 69V
Fa bb r i c a n t e /
modello Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
Carico massimo* 205 kg
Pressione dell’aria (pneumatico freddo)
Fino a carico 90 kg*
Davanti 225 kPa (2,25 kg/cm
2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg ~ Carico massimo*
Davanti 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kg/cm2, 2,90 bar)
Guida ad alta velocità
Davanti 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kg/cm2, 2,90 bar)
* Il carico è il peso totale dei bagagli, del pilota, del passeggero e
degli accessori
Ruote
Davanti
Tipo Lega
Misura 17 ´ MT3,00Po s t e r i o r e
Tipo Lega
Misura 17 ´ MT4,00
Freni
Davanti
Tipo Freno a disco doppio
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a disco doppio
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Davanti
Tipo Forcella telescopica
Po s t e r i o r e
Tipo Forcellone
(sospensione a collegamento)
Ammortizzatori
Davanti Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale-gas / ammortiz-
zatore a bagno d’olio
H_4km_Spec.fm Page 3 Saturday, October 16, 1999 5:07 PM

CARATTERISTICHE TECNICHE
8-4
8
Corsa della ruota
Davanti 140 mm
Posteriore 110 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Generatora CA
Uscita standard 13,5 V, 34 A 5.000 giri/min
Batteria
Tipo YTX14-BS
Tensione, capacità
12 V, 12 AH
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
Luce di coda/freno 12 V, 5/21 W ´ 2
Luce ausiliaria 12 V, 4 W ´ 1
Freccia 12 V, 21 W ´ 4
Strumenti 12 V, 3,4 W ´ 4
Luce segnalatore della
marcia di folle 12 V, 3,4 W ´ 1
Luce segnalatore del faro
abbagliante 12 V, 3,4 W ´ 1
Luce segnalatore del livello
dell’olio 12 V, 3,4 W ´ 1
Luci dell’indicatore di svolta 12 V, 3,4 W ´ 2Luce dell’indicatore
carburante 12 V, 3,4 W ´ 1
Fusibile
Fusibile principale 30 A
Fusibile del sistema di
segnalazione 20 A
Fusibile del faro 15 A
Fusibile luci di emergenza 10 A
Fusibile ignizione 10 A
Fusibile orologio 10 A
H_4km_Spec.fm Page 4 Saturday, October 16, 1999 5:07 PM

H_4km_Spec.fm Page 5 Saturday, October 16, 1999 5:07 PM

9
INFORMAZIONI PER I CONSUMATORI
Registrazioni del numero di identificazione ........................................ 9-1
Numero d’identificazione della chiave ................................................ 9-1
Numero identificazione veicolo........................................................... 9-1
Etichetta di modello ............................................................................ 9-2
H_4km_ConsumerTOC.fm Page 1 Saturday, October 16, 1999 5:07 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Registrazioni del numero di
identificazioneRegistrate il numero di identificazione della
chiave il numero di identificazione del vei-
colo e le informazioni dell’etichetta di mo-
dello negli spazi previsti per permettervi di
ordinare i pezzi di ricambio dal Vs. Conces-
sionario Yamaha, o come riferimento nel
caso in cui il vostro veicolo venga rubato.
1. NUMERO D’IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DI MODELLO:CA-01IHAU01041
Numero d’identificazione della
chiaveIl numero d’identificazione della chiave è
stampato sulla piastrina della chiave. Regi-
strate questo numero nello spazio previsto
come riferimento nel caso abbiate bisogno
di una nuova chiave.
HAU01043
Numero identificazione veicoloIl numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Annotare
questo numero nello spazio apposito.NOTA:@ Il numero di identificazione del veicolo vie-
ne usato per identificare la motocicletta e
può essere usato per registrarla presso
l’apposita autorità nazionale. @
1. Numero d’identificazione della chiave
1. Numero identificazione veicolo
H_4km_Consumer.fm Page 1 Saturday, October 16, 1999 5:07 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta di modelloL’etichetta di modello è affissa al telaio sot-
to la sella. (Vedere pagina 3-15 per il proce-
dimento di rimozione della sella.) Registrate
le informazioni di questa etichetta nello spa-
zio apposito. Queste informazioni sono ne-
cessario per ordinare i pezzi di ricambio dal
vostro concessionario Yamaha.1. Etichetta di modello
H_4km_Consumer.fm Page 2 Saturday, October 16, 1999 5:07 PM

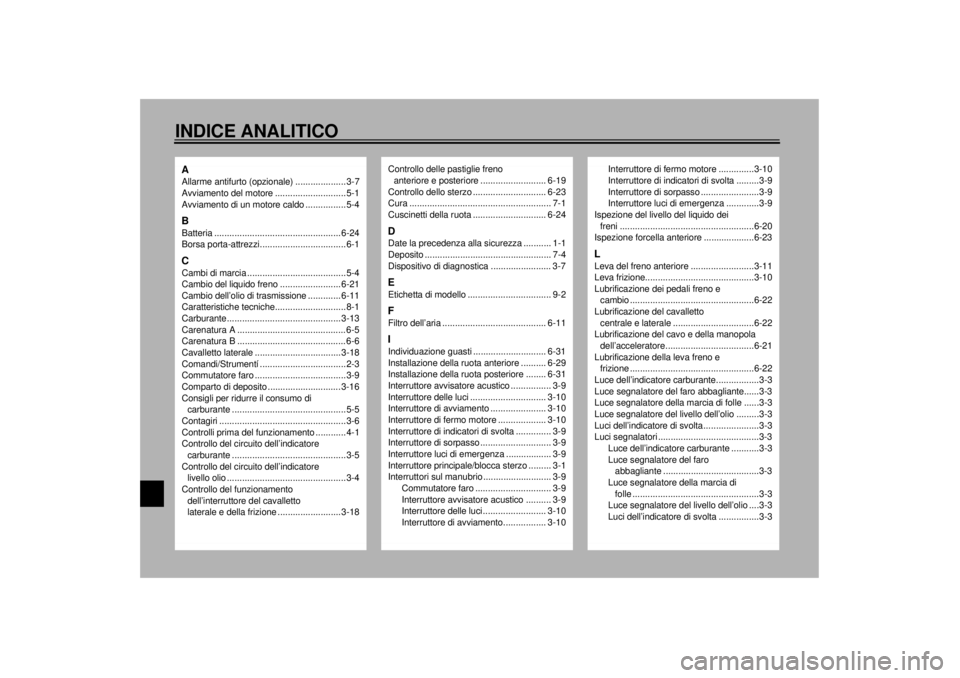

10-INDICE ANALITICOAAllarme antifurto (opzionale) ....................3-7
Avviamento del motore ............................5-1
Avviamento di un motore caldo ................5-4BBatteria .................................................. 6-24
Borsa porta-attrezzi..................................6-1CCambi di marcia .......................................5-4
Cambio del liquido freno ........................ 6-21
Cambio dell’olio di trasmissione ............. 6-11
Caratteristiche tecniche............................8-1
Carburante............................................. 3-13
Carenatura A ........................................... 6-5
Carenatura B ........................................... 6-6
Cavalletto laterale .................................. 3-18
Comandi/Strumentí ..................................2-3
Commutatore faro ....................................3-9
Comparto di deposito ............................. 3-16
Consigli per ridurre il consumo di
carburante .............................................5-5
Contagiri ..................................................3-6
Controlli prima del funzionamento............4-1
Controllo del circuito dell’indicatore
carburante .............................................3-5
Controllo del circuito dell’indicatore
livello olio ...............................................3-4
Controllo del funzionamento
dell’interruttore del cavalletto
laterale e della frizione ......................... 3-18
Controllo delle pastiglie freno
anteriore e posteriore .......................... 6-19
Controllo dello sterzo ............................. 6-23
Cura ........................................................ 7-1
Cuscinetti della ruota ............................. 6-24DDate la precedenza alla sicurezza ........... 1-1
Deposito .................................................. 7-4
Dispositivo di diagnostica ........................ 3-7EEtichetta di modello ................................. 9-2FFiltro dell’aria ......................................... 6-11IIndividuazione guasti ............................. 6-31
Installazione della ruota anteriore .......... 6-29
Installazione della ruota posteriore ........ 6-31
Interruttore avvisatore acustico ................ 3-9
Interruttore delle luci .............................. 3-10
Interruttore di avviamento ...................... 3-10
Interruttore di fermo motore ................... 3-10
Interruttore di indicatori di svolta .............. 3-9
Interruttore di sorpasso ............................ 3-9
Interruttore luci di emergenza .................. 3-9
Interruttore principale/blocca sterzo ......... 3-1
Interruttori sul manubrio ........................... 3-9
Commutatore faro .............................. 3-9
Interruttore avvisatore acustico .......... 3-9
Interruttore delle luci ......................... 3-10
Interruttore di avviamento................. 3-10
Interruttore di fermo motore ..............3-10
Interruttore di indicatori di svolta .........3-9
Interruttore di sorpasso .......................3-9
Interruttore luci di emergenza .............3-9
Ispezione del livello del liquido dei
freni .....................................................6-20
Ispezione forcella anteriore ....................6-23
LLeva del freno anteriore .........................3-11
Leva frizione...........................................3-10
Lubrificazione dei pedali freno e
cambio .................................................6-22
Lubrificazione del cavalletto
centrale e laterale ................................6-22
Lubrificazione del cavo e della manopola
dell’acceleratore...................................6-21
Lubrificazione della leva freno e
frizione .................................................6-22
Luce dell’indicatore carburante.................3-3
Luce segnalatore del faro abbagliante......3-3
Luce segnalatore della marcia di folle ......3-3
Luce segnalatore del livello dell’olio.........3-3
Luci dell’indicatore di svolta ......................3-3
Luci segnalatori ........................................3-3
Luce dell’indicatore carburante ...........3-3
Luce segnalatore del faro
abbagliante ......................................3-3
Luce segnalatore della marcia di
folle ..................................................3-3
Luce segnalatore del livello dell’olio....3-3
Luci dell’indicatore di svolta................3-3
H_4kmIX.fm Page 1 Saturday, October 16, 1999 5:07 PM

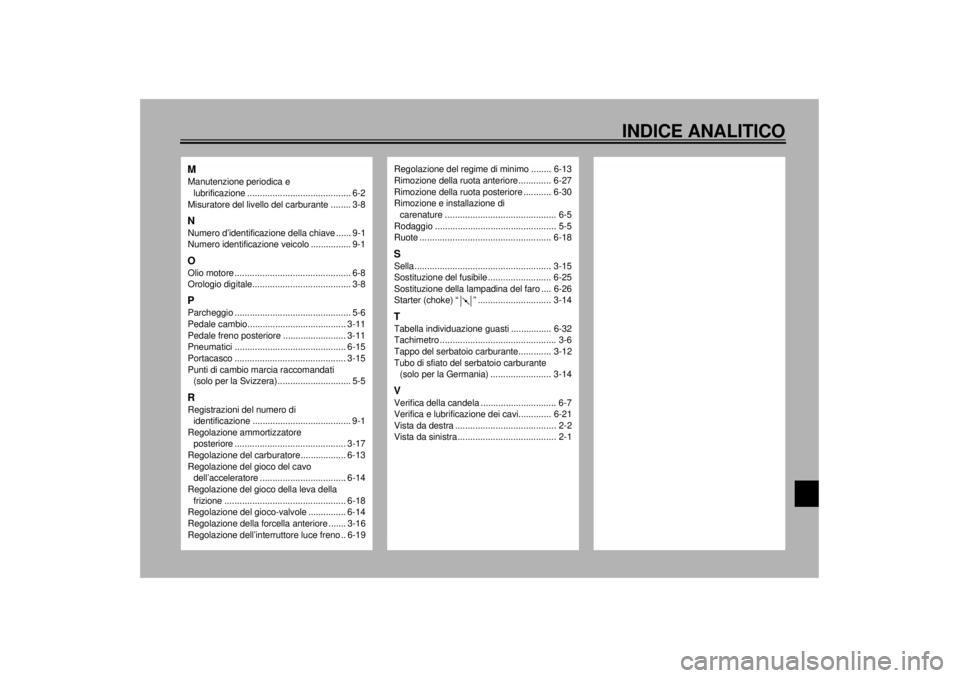

INDICE ANALITICO
MManutenzione periodica e
lubrificazione ......................................... 6-2
Misuratore del livello del carburante ........ 3-8NNumero d’identificazione della chiave ...... 9-1
Numero identificazione veicolo ................ 9-1OOlio motore .............................................. 6-8
Orologio digitale....................................... 3-8PParcheggio .............................................. 5-6
Pedale cambio....................................... 3-11
Pedale freno posteriore ......................... 3-11
Pneumatici ............................................ 6-15
Portacasco ............................................ 3-15
Punti di cambio marcia raccomandati
(solo per la Svizzera)............................. 5-5RRegistrazioni del numero di
identificazione ....................................... 9-1
Regolazione ammortizzatore
posteriore ............................................ 3-17
Regolazione del carburatore .................. 6-13
Regolazione del gioco del cavo
dell’acceleratore.................................. 6-14
Regolazione del gioco della leva della
frizione ................................................ 6-18
Regolazione del gioco-valvole ............... 6-14
Regolazione della forcella anteriore ....... 3-16
Regolazione dell’interruttore luce freno .. 6-19
Regolazione del regime di minimo ........ 6-13
Rimozione della ruota anteriore............. 6-27
Rimozione della ruota posteriore ........... 6-30
Rimozione e installazione di
carenature ............................................ 6-5
Rodaggio ................................................ 5-5
Ruote .................................................... 6-18SSella...................................................... 3-15
Sostituzione del fusibile ......................... 6-25
Sostituzione della lampadina del faro .... 6-26
Starter (choke) “ ” ............................. 3-14TTabella individuazione guasti ................ 6-32
Tachimetro .............................................. 3-6
Tappo del serbatoio carburante............. 3-12
Tubo di sfiato del serbatoio carburante
(solo per la Germania) ........................ 3-14VVerifica della candela .............................. 6-7
Verifica e lubrificazione dei cavi............. 6-21
Vista da destra ........................................ 2-2
Vista da sinistra ....................................... 2-1
H_4kmIX.fm Page 2 Saturday, October 16, 1999 5:07 PM
