2000 YAMAHA XJ900S Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU00157

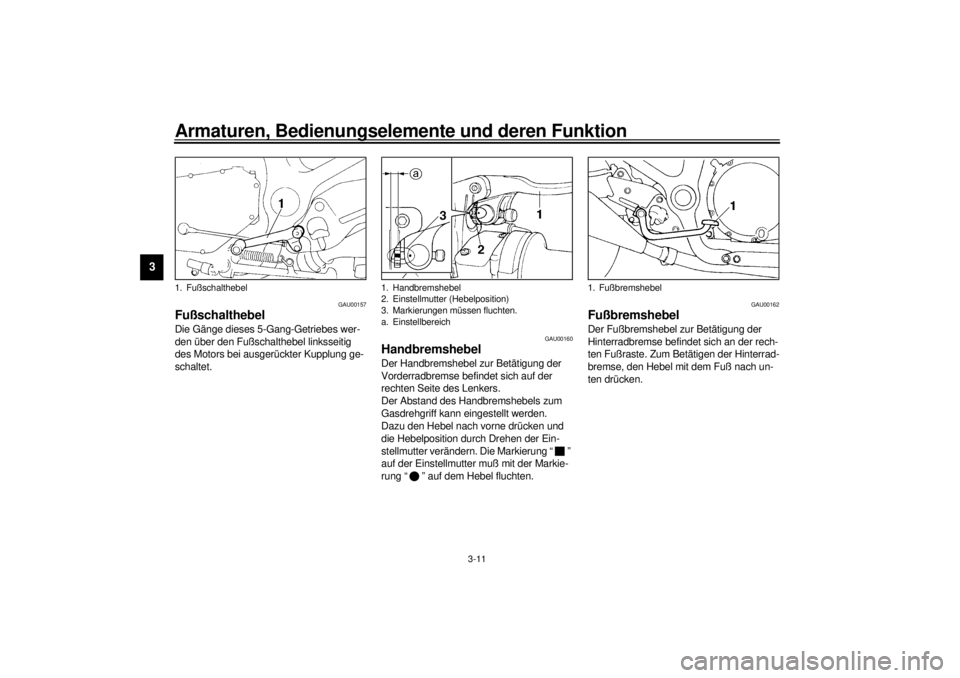

FußschalthebelDie Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU00160
HandbremshebelDer Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorne drücken und
die Hebelposition durch Drehen der Ein-
stellmutter verändern. Die Markierung “ ”
auf der Einstellmutter muß mit der Markie-
rung “ ” auf dem Hebel fluchten.
GAU00162
FußbremshebelDer Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste. Zum Betätigen der Hinterrad-
bremse, den Hebel mit dem Fuß nach un-
ten drücken.
1. Fußschalthebel
1. Handbremshebel
2. Einstellmutter (Hebelposition)
3. Markierungen müssen fluchten.
a. Einstellbereich
1. Fußbremshebel
G_4km_Functions.fm Page 11 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
GAU02935
TankverschlußÖffnen
Die Schloßabdeckung aufklappen, den
Schlüssel in das Tankschloß stecken und
um 1/4 Drehung im Uhrzeigersinn drehen.
Der Tankverschluß kann nun geöffnet wer-
den.
Schließen
Den Tankverschluß mit eingestecktem
Schlüssel in Schließstellung bringen. Zum
Absperren den Schlüssel gegen den Uhr-
zeigersinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und abziehen. Da-
nach die Schloßabdeckung zuklappen.
HINWEIS:@ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel verriegelt werden.
Der Schlüssel läßt sich nur in der Ver-
riegelungsstellung abziehen. @
GW000023
WA R N U N G
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @
1. Schloßabdeckung
2. Öffnen.
G_4km_Functions.fm Page 12 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU01183

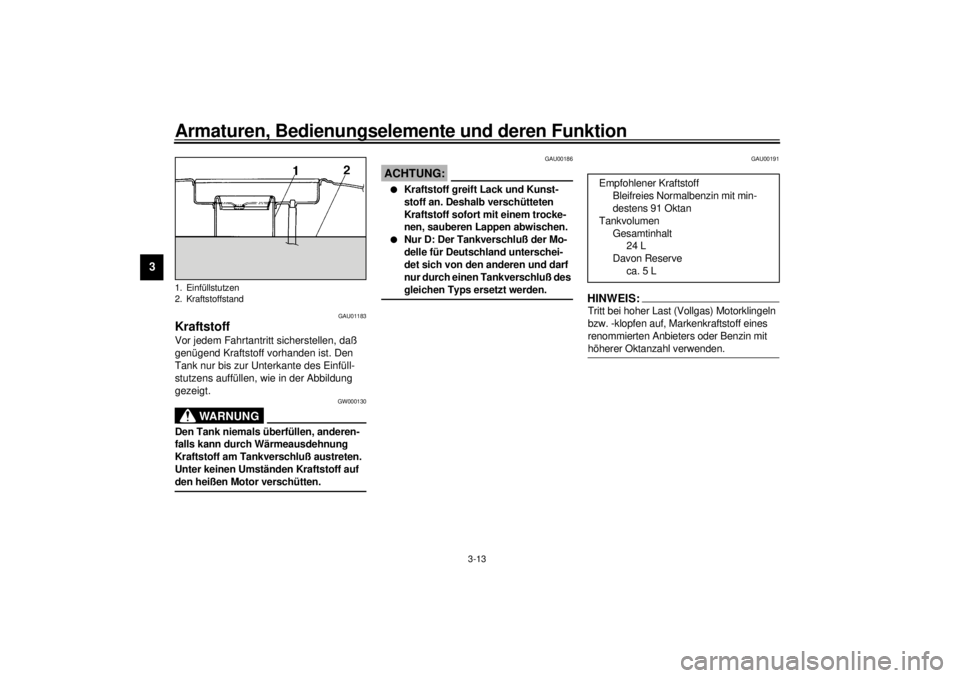

KraftstoffVor jedem Fahrtantritt sicherstellen, daß
genügend Kraftstoff vorhanden ist. Den
Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen, wie in der Abbildung
gezeigt.
GW000130
WARNUNG
@ Den Tank niemals überfüllen, anderen-
falls kann durch Wärmeausdehnung
Kraftstoff am Tankverschluß austreten.
Unter keinen Umständen Kraftstoff auf
den heißen Motor verschütten. @
GAU00186
ACHTUNG:@ l
Kraftstoff greift Lack und Kunst-
stoff an. Deshalb verschütteten
Kraftstoff sofort mit einem trocke-
nen, sauberen Lappen abwischen.
l
Nur D: Der Tankverschluß der Mo-
delle für Deutschland unterschei-
det sich von den anderen und darf
nur durch einen Tankverschluß des
gleichen Typs ersetzt werden.
@
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
bzw. -klopfen auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit min-
destens 91 Oktan
Tankvolumen
Gesamtinhalt
24 L
Davon Reserve
ca. 5 L
G_4km_Functions.fm Page 13 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
GAU00196
Tankbelüftungsschlauch (nur D)Der Kraftstofftank weist einen Belüftungs-
schlauch auf. Vor dem Betrieb folgende
Kontrolle vornehmen:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. austauschen.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU02976
Chokehebel “ ”Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag in Richtung a
schieben.
Während des Warmfahrens kann der
Chokehebel allmählich zurückgestellt wer-
den.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag in Richtung b

schieben.
1. Tankbelüftungsschlauch
1. Chokehebel “ ”
G_4km_Functions.fm Page 14 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU02925

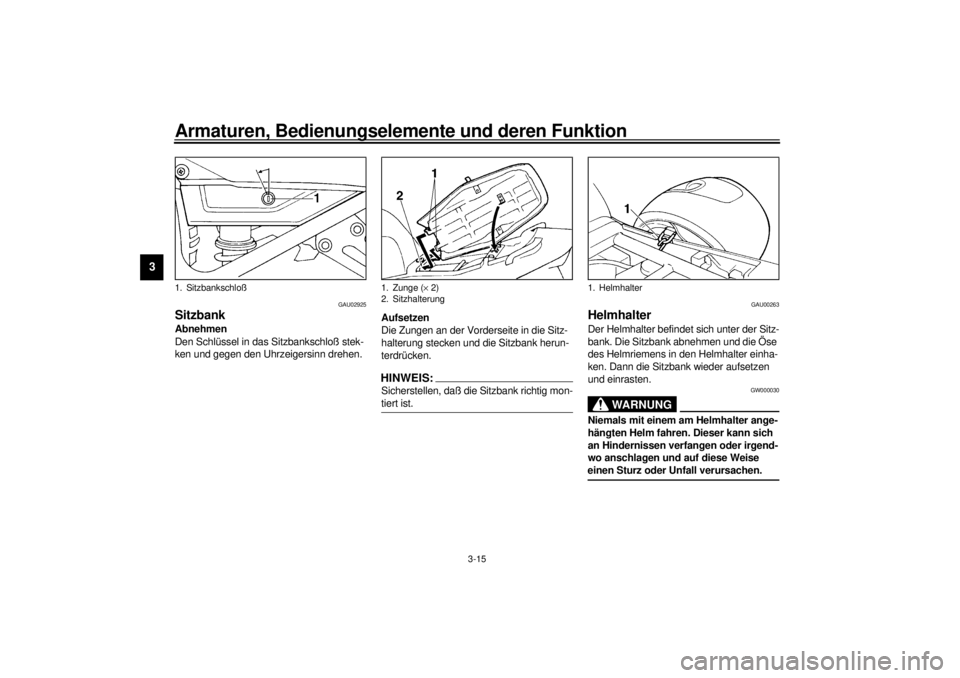

SitzbankAbnehmen
Den Schlüssel in das Sitzbankschloß stek-
ken und gegen den Uhrzeigersinn drehen.Aufsetzen
Die Zungen an der Vorderseite in die Sitz-
halterung stecken und die Sitzbank herun-
terdrücken.
HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @
GAU00263
HelmhalterDer Helmhalter befindet sich unter der Sitz-
bank. Die Sitzbank abnehmen und die Öse
des Helmriemens in den Helmhalter einha-
ken. Dann die Sitzbank wieder aufsetzen
und einrasten.
GW000030
WARNUNG
@ Niemals mit einem am Helmhalter ange-
hängten Helm fahren. Dieser kann sich
an Hindernissen verfangen oder irgend-
wo anschlagen und auf diese Weise
einen Sturz oder Unfall verursachen. @
1. Sitzbankschloß
1. Zunge (´ 2)
2. Sitzhalterung
1. Helmhalter
G_4km_Functions.fm Page 15 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-16
3
GAU01688

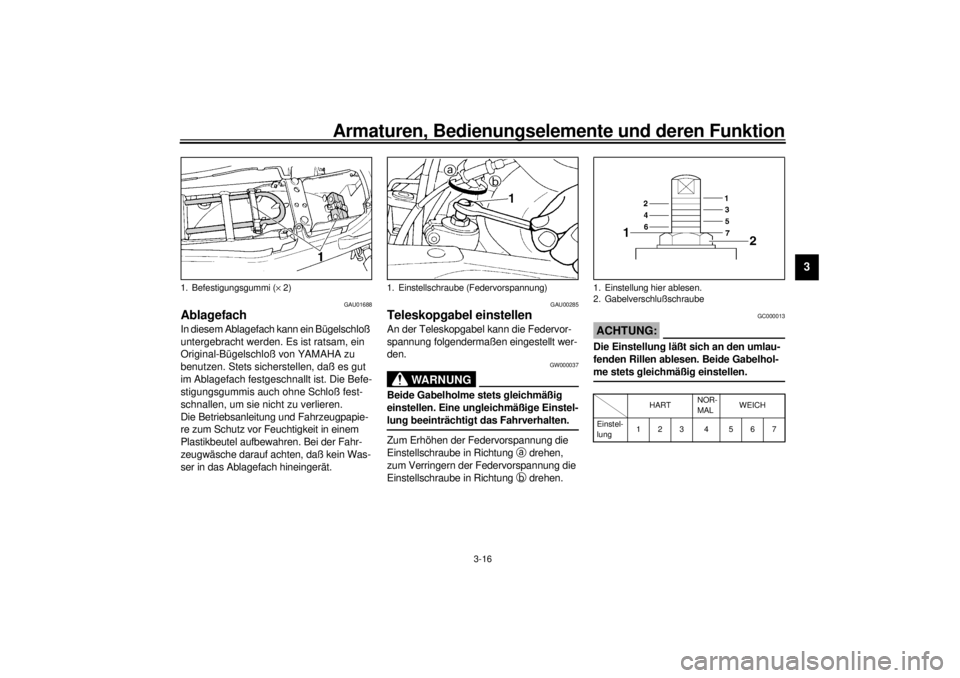

AblagefachIn diesem Ablagefach kann ein Bügelschloß
untergebracht werden. Es ist ratsam, ein
Original-Bügelschloß von YAMAHA zu
benutzen. Stets sicherstellen, daß es gut
im Ablagefach festgeschnallt ist. Die Befe-
stigungsgummis auch ohne Schloß fest-
schnallen, um sie nicht zu verlieren.
Die Betriebsanleitung und Fahrzeugpapie-
re zum Schutz vor Feuchtigkeit in einem
Plastikbeutel aufbewahren. Bei der Fahr-
zeugwäsche darauf achten, daß kein Was-
ser in das Ablagefach hineingerät.
GAU00285
Teleskopgabel einstellenAn der Teleskopgabel kann die Federvor-
spannung folgendermaßen eingestellt wer-
den.
GW000037
WA R N U N G
@ Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. @Zum Erhöhen der Federvorspannung die
Einstellschraube in Richtung a
drehen,
zum Verringern der Federvorspannung die
Einstellschraube in Richtung b
drehen.
GC000013
ACHTUNG:@ Die Einstellung läßt sich an den umlau-
fenden Rillen ablesen. Beide Gabelhol-
me stets gleichmäßig einstellen. @CI-18G
1. Befestigungsgummi (´ 2)
1. Einstellschraube (Federvorspannung)
1. Einstellung hier ablesen.
2. Gabelverschlußschraube
HARTNOR-
MALWEICH
Einstel-
lung123 4 567
G_4km_Functions.fm Page 16 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-17
3
GAU00295*

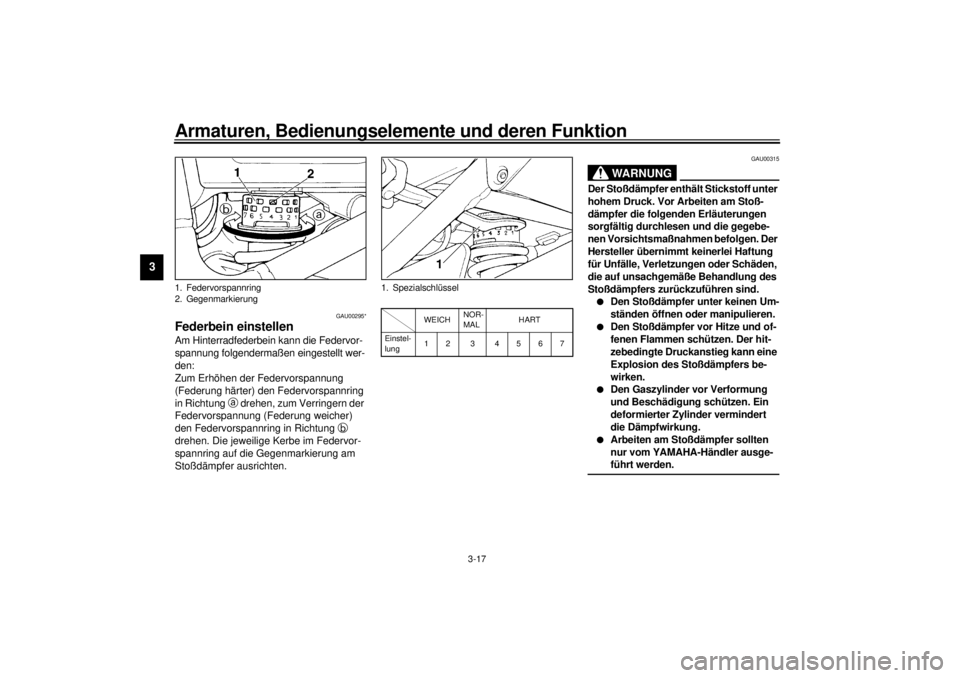

Federbein einstellenAm Hinterradfederbein kann die Federvor-
spannung folgendermaßen eingestellt wer-
den:
Zum Erhöhen der Federvorspannung
(Federung härter) den Federvorspannring
in Richtung a
drehen, zum Verringern der
Federvorspannung (Federung weicher)
den Federvorspannring in Richtung b

drehen. Die jeweilige Kerbe im Federvor-
spannring auf die Gegenmarkierung am
Stoßdämpfer ausrichten.
CI-18GGAU00315
WARNUNG
@ Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf unsachgemäße Behandlung des
Stoßdämpfers zurückzuführen sind.l
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
l
Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hit-
zebedingte Druckanstieg kann eine
Explosion des Stoßdämpfers be-
wirken.
l
Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Zylinder vermindert
die Dämpfwirkung.
l
Arbeiten am Stoßdämpfer sollten
nur vom YAMAHA-Händler ausge-
führt werden.
@
1. Federvorspannring
2. Gegenmarkierung
1. Spezialschlüssel
WEICHNOR-
MALHART
Einstel-
lung12 3 4567
G_4km_Functions.fm Page 17 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-18
3
GAU00330

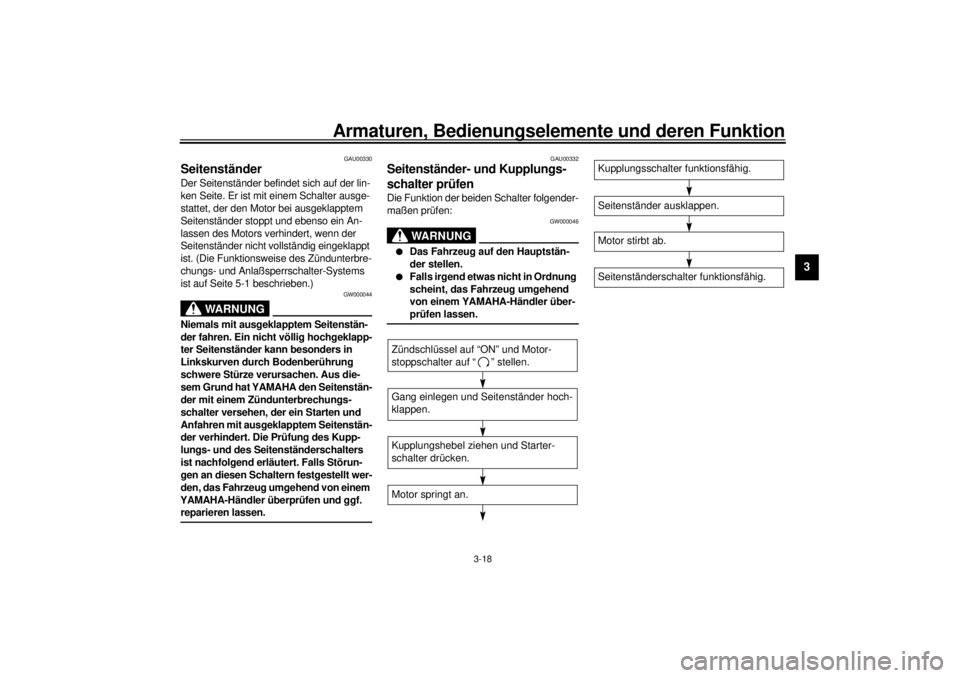

SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite. Er ist mit einem Schalter ausge-
stattet, der den Motor bei ausgeklapptem
Seitenständer stoppt und ebenso ein An-
lassen des Motors verhindert, wenn der
Seitenständer nicht vollständig eingeklappt
ist. (Die Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
ist auf Seite 5-1 beschrieben.)
GW000044
WARNUNG
@ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Kupp-
lungs- und des Seitenständerschalters
ist nachfolgend erläutert. Falls Störun-
gen an diesen Schaltern festgestellt wer-
den, das Fahrzeug umgehend von einem
YAMAHA-Händler überprüfen und ggf.
reparieren lassen. @
GAU00332
Seitenständer- und Kupplungs-
schalter prüfenDie Funktion der beiden Schalter folgender-
maßen prüfen:
GW000046
WA R N U N G
@ l
Das Fahrzeug auf den Hauptstän-
der stellen.
l
Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend
von einem YAMAHA-Händler über-
prüfen lassen.
@CD-08G
CD-08G
Zündschlüssel auf “ON” und Motor-
stoppschalter auf “ ” stellen.Gang einlegen und Seitenständer hoch-
klappen.Kupplungshebel ziehen und Starter-
schalter drücken.Motor springt an.
Motor stirbt ab.Seitenständer ausklappen.Kupplungsschalter funktionsfähig.Seitenständerschalter funktionsfähig.
G_4km_Functions.fm Page 18 Wednesday, September 1, 1999 10:04 AM
