2000 YAMAHA XJ900S Betriebsanleitungen (in German)

Technische Daten
8-3
8
Maximale Zuladung* 205 kg
Luftdruck (für kalten Reifen)
Bei einer Zuladung* von 0–90 kg*
vorn 225 kPa = 2,25 kg/cm
2 = 2,25 bar
hinten 250 kPa = 2,50 kg/cm2 = 2,50 bar
Bei einer Zuladung* von 90 kg–max. Zuladung*
vorn 250 kPa = 2,50 kg/cm2 = 2,50 bar
hinten 290 kPa = 2,90 kg/cm2 = 2,90 bar
Bei Hochgeschwindigkeitsfahrt
vorn 250 kPa = 2,50 kg/cm2 = 2,50 bar
hinten 290 kPa = 2,90 kg/cm2 = 2,90 bar
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
vor n
Ausführung Gußrad
Dimension 17 ´ MT 3,00
hinten
Ausführung Gußrad
Dimension 17 ´ MT 4,00
Bremsanlage
vor n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
vor n
Bauart Teleskopgabel
hinten
Bauart Schwinge mit Umlenkhebel-
abstützung
Federelemente
vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
vorn 140 mm
hinten 110 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Elektromagnet
Nennleistung 13,5 V, 34 A bei 5.000 U/min
G_4km_Spec.fm Page 3 Wednesday, September 1, 1999 10:09 AM

Technische Daten
8-4
8
Batterie
Typ YTX14-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 AH
Scheinwerfer
Halogenlampe
Lampen (Bezeichnung
´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Standlicht vorn 12 V, 4 W ´ 1
Blinker 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V 3,4 W ´ 4
Leerlauf-Kontrolleuchte 12 V, 3,4 W ´ 1
Fernlicht-Kontrolleuchte 12 V, 3,4 W ´ 1
Ölstand-Warnleuchte 12 V, 3,4 W ´ 1
Blinker-Kontrolleuchte 12 V, 3,4 W ´ 2
Reserve-Warnleuchte 12 V, 3,4 W ´ 1
Sicherungen
Hauptsicherung 30 A
Signalanlagensicherung 20 A
Scheinwerfersicherung 15 A
Warnblinkanlagensicherung 10 A
Zündungssicherung 10 A
Zeituhrsicherung 10 A
G_4km_Spec.fm Page 4 Wednesday, September 1, 1999 10:09 AM

G_4km_Spec.fm Page 5 Wednesday, September 1, 1999 10:09 AM

9
Fahrzeugidentifizierung
Eintragungsfelder für Identifizierungsnummern ................................. 9-1
Schlüssel-Identifizierungsnummer ..................................................... 9-1
Fahrzeug-Identifizierungsnummer...................................................... 9-1
Modellcode-Information...................................................................... 9-2
G_4km_ConsumerTOC.fm Page 1 Wednesday, September 1, 1999 10:09 AM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummernBitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist
wie gezeigt auf dem Schlüsselanhänger
eingestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der Be-
stellung eines Ersatzschlüssels angegeben
werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:@ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. @
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_4km_Consumer.fm Page 1 Wednesday, September 1, 1999 10:09 AM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-InformationDas Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
der Sitzbank angebracht. (Siehe Seite
3-15 für Einzelheiten zum Abnehmen der
Sitzbank.) Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen Fel-
der. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
G_4km_Consumer.fm Page 2 Wednesday, September 1, 1999 10:09 AM

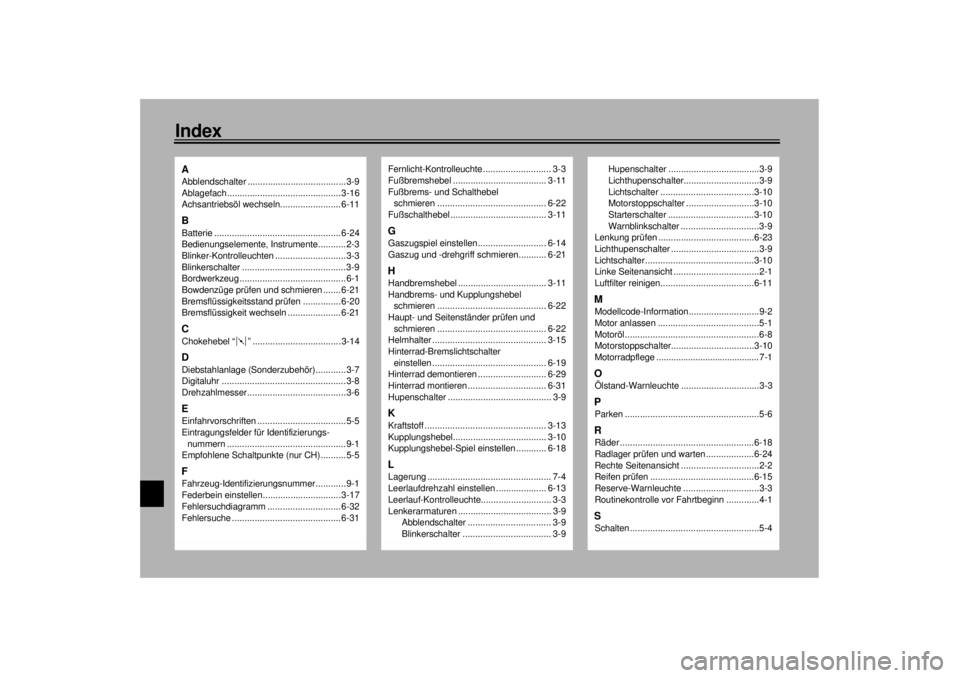

10-IndexAAbblendschalter .......................................3-9
Ablagefach............................................. 3-16
Achsantriebsöl wechseln........................6-11BBatterie ..................................................6-24
Bedienungselemente, Instrumente........... 2-3
Blinker-Kontrolleuchten ............................ 3-3
Blinkerschalter .........................................3-9
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen und schmieren ....... 6-21
Bremsflüssigkeitsstand prüfen ............... 6-20
Bremsflüssigkeit wechseln .....................6-21CChokehebel “ ” ................................... 3-14DDiebstahlanlage (Sonderzubehör)............ 3-7
Digitaluhr ................................................. 3-8
Drehzahlmesser.......................................3-6EEinfahrvorschriften ...................................5-5
Eintragungsfelder für Identifizierungs-
nummern ............................................... 9-1
Empfohlene Schaltpunkte (nur CH) .......... 5-5FFahrzeug-Identifizierungsnummer............ 9-1
Federbein einstellen............................... 3-17
Fehlersuchdiagramm ............................. 6-32
Fehlersuche ...........................................6-31
Fernlicht-Kontrolleuchte ........................... 3-3
Fußbremshebel ..................................... 3-11
Fußbrems- und Schalthebel
schmieren ........................................... 6-22
Fußschalthebel ...................................... 3-11GGaszugspiel einstellen........................... 6-14
Gaszug und -drehgriff schmieren........... 6-21HHandbremshebel ................................... 3-11
Handbrems- und Kupplungshebel
schmieren ........................................... 6-22
Haupt- und Seitenständer prüfen und
schmieren ........................................... 6-22
Helmhalter ............................................. 3-15
Hinterrad-Bremslichtschalter
einstellen ............................................. 6-19
Hinterrad demontieren ........................... 6-29
Hinterrad montieren ............................... 6-31
Hupenschalter ......................................... 3-9KKraftstoff ................................................ 3-13
Kupplungshebel..................................... 3-10
Kupplungshebel-Spiel einstellen ............ 6-18LLagerung ................................................. 7-4
Leerlaufdrehzahl einstellen .................... 6-13
Leerlauf-Kontrolleuchte............................ 3-3
Lenkerarmaturen ..................................... 3-9
Abblendschalter ................................. 3-9
Blinkerschalter ................................... 3-9
Hupenschalter ....................................3-9
Lichthupenschalter..............................3-9
Lichtschalter .....................................3-10
Motorstoppschalter ...........................3-10
Starterschalter ..................................3-10
Warnblinkschalter ...............................3-9
Lenkung prüfen ......................................6-23
Lichthupenschalter ...................................3-9
Lichtschalter ...........................................3-10
Linke Seitenansicht ..................................2-1
Luftfilter reinigen.....................................6-11
MModellcode-Information............................9-2
Motor anlassen ........................................5-1
Motoröl.....................................................6-8
Motorstoppschalter.................................3-10
Motorradpflege .......................................... 7-1OÖlstand-Warnleuchte ...............................3-3PParken .....................................................5-6RRäder .....................................................6-18
Radlager prüfen und warten ...................6-24
Rechte Seitenansicht ...............................2-2
Reifen prüfen .........................................6-15
Reserve-Warnleuchte ..............................3-3
Routinekontrolle vor Fahrtbeginn .............4-1SSchalten ...................................................5-4
G_4kmIX.fm Page 1 Wednesday, September 1, 1999 10:10 AM

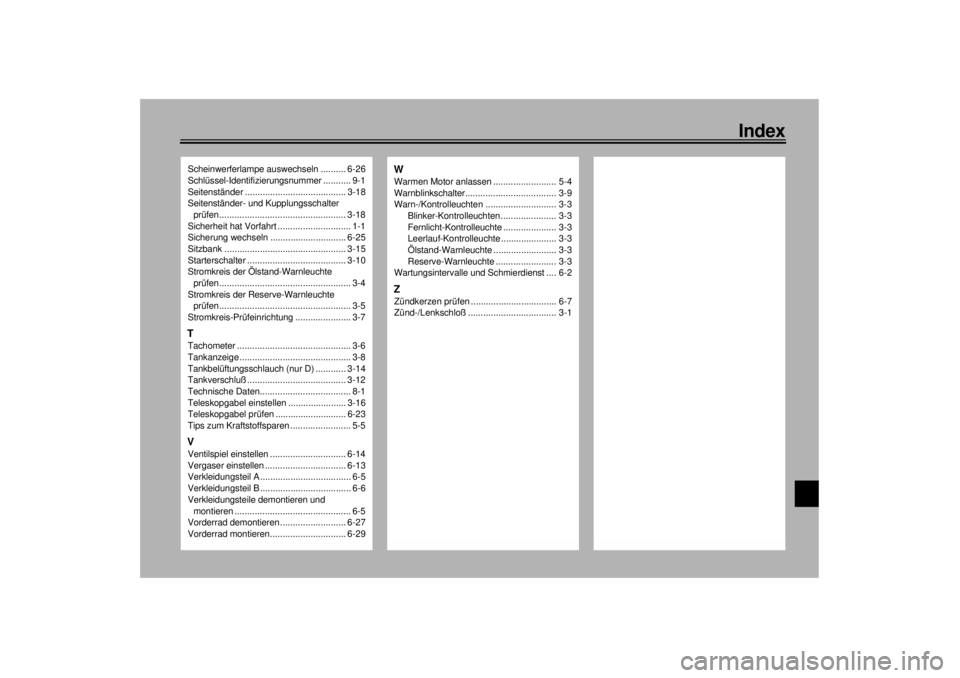

Index
Scheinwerferlampe auswechseln .......... 6-26
Schlüssel-Identifizierungsnummer ........... 9-1
Seitenständer ........................................ 3-18
Seitenständer- und Kupplungsschalter
prüfen.................................................. 3-18
Sicherheit hat Vorfahrt ............................. 1-1
Sicherung wechseln .............................. 6-25
Sitzbank ................................................ 3-15
Starterschalter ....................................... 3-10
Stromkreis der Ölstand-Warnleuchte
prüfen.................................................... 3-4
Stromkreis der Reserve-Warnleuchte
prüfen.................................................... 3-5
Stromkreis-Prüfeinrichtung ...................... 3-7TTachometer ............................................. 3-6
Tankanzeige ............................................ 3-8
Tankbelüftungsschlauch (nur D) ............ 3-14
Tankverschluß ....................................... 3-12
Technische Daten.................................... 8-1
Teleskopgabel einstellen ....................... 3-16
Teleskopgabel prüfen ............................ 6-23
Tips zum Kraftstoffsparen ........................ 5-5VVentilspiel einstellen .............................. 6-14
Vergaser einstellen ................................ 6-13
Verkleidungsteil A .................................... 6-5
Verkleidungsteil B .................................... 6-6
Verkleidungsteile demontieren und
montieren .............................................. 6-5
Vorderrad demontieren .......................... 6-27
Vorderrad montieren.............................. 6-29
WWarmen Motor anlassen ......................... 5-4
Warnblinkschalter.................................... 3-9
Warn-/Kontrolleuchten ............................ 3-3
Blinker-Kontrolleuchten ...................... 3-3
Fernlicht-Kontrolleuchte ..................... 3-3
Leerlauf-Kontrolleuchte ...................... 3-3
Ölstand-Warnleuchte ......................... 3-3
Reserve-Warnleuchte ........................ 3-3
Wartungsintervalle und Schmierdienst .... 6-2ZZündkerzen prüfen .................................. 6-7
Zünd-/Lenkschloß ................................... 3-1
G_4kmIX.fm Page 2 Wednesday, September 1, 1999 10:10 AM
