2000 YAMAHA TDR 125 Instructieboekje (in Dutch)

1
2
3
4
5
6
7
8
9
7-4
Opslag
Korte tijd
Stal uw motorfiets altijd op een koele,
droge plaats en dek hem zonodig af met
een luchtdoorlatende hoes tegen stof e.d.
DCA00014
<>
8Bij opslag van de motorfiets in
een slecht geventileerde ruimte of
afdekken van de motorfiets terwijl
deze nog nat is, kan er water of
vocht in binnendringen en roest
veroorzaken.
8Om roestvorming te voorkomen,
dient u vochtige kelders of stallen
(waar ammoniadamp hangt) te
vermijden, evenals plaatsen waar
krachtige chemicaliën zijn opge-
slagen.
Lange tijd
Alvorens uw motorfiets enkele maanden
te stallen:
1. Volg alle aanwijzingen bij “ONDER-
HOUD” in dit hoofdstuk.
2. Leeg de vlotterkamers van de carbu-
rateur door de aftapbouten los te
draaien; dit voorkomt dat er brand-
stofresten aanslibben. Giet de afge-
tapte benzine terug in de brandstof-
tank.
3. Voor motorfietsen met een brand-
stofkraantje met “OFF” stand: Draai
het brandstofkraantje in de “OFF”
stand.
4. Vul de brandstoftank en voeg een
stabilisatiemiddel toe (indien voor-
handen) om roestvorming in de tank
en bederven van de brandstof te
voorkomen.
5. Volg de onderstaande aanwijzingen
om de cilinder, zuigerringen e.d.
tegen roest te beschermen.a. Verwijder de bougiedop en de bou-
gie.
b. Giet door de bougieopening een
theelepel motorolie in de cilinder.
c. Breng de bougiedop op de bougie
aan en plaats de bougie op de cilin-
derkop zodat de elektroden geaard
zijn. (Dit om het vonken van de bou-
gie tijdens de volgende stap te voor-
komen.)
d. Laat nu met de starter de motor
enkele slagen ronddraaien. (Dit om
de cilinderwanden te bedekken met
een laagje motorolie.)
e. Verwijder de bougiedop van de bou-
gie en breng eerst de bougie en dan
de bougiedop weer aan.
DWA00003
X@
Voor het laten draaien van de motor
dient u de elektroden van de bougies
te aarden, om ongelukken of schade
door het vonken van de bougies te
voorkomen.
ONDERHOUD EN OPSLAG VAN DE MOTORFIETS
7
5AE-9-D3 6~9 4/13/0 1:08 AM Page 45

1
2
3
4
5
6
7
8
9
7-5
6. Smeer alle bedieningskabels en de
scharnierpunten van alle hendels en
pedalen, evenals de
zijstandaard/middenstandaard.
7. Controleer de bandenspanning en
breng de banden zonodig op de juis-
te spanning, en zet dan de motor-
fiets op blokken zodat beide wielen
van de grond komen. In plaats hier-
van kunt u de motorfiets laten staan,
maar dan zult u elke maand de wie-
len een klein stukje moeten draaien,
om te voorkomen dat de banden op
het onderste punt teveel slijten.
8. Breng een plastic zak aan over het
uiteinde van de uitlaatpijp, zodat er
geen vocht in kan komen.9. Verwijder de accu en laad deze vol-
ledig op. Bewaar de accu in een
koele droge ruimte en laad de accu
eens per maand op. Bewaar de accu
niet op een extreem warme of koude
plaats (niet onder de 0°C of boven
de 30°C). Zie voor nadere bijzonder-
heden de aanwijzingen onder
“Opslag van de accu” in het hoofd-
stuk “PERIODIEK ONDERHOUD
EN EENVOUDIGE REPARATIES”.
OPMERKING:
Zorg dat alle nodige reparaties worden
verricht vóór u de motorfiets stalt.
ONDERHOUD EN OPSLAG VAN DE MOTORFIETS
5AE-9-D3 6~9 4/13/0 1:08 AM Page 46

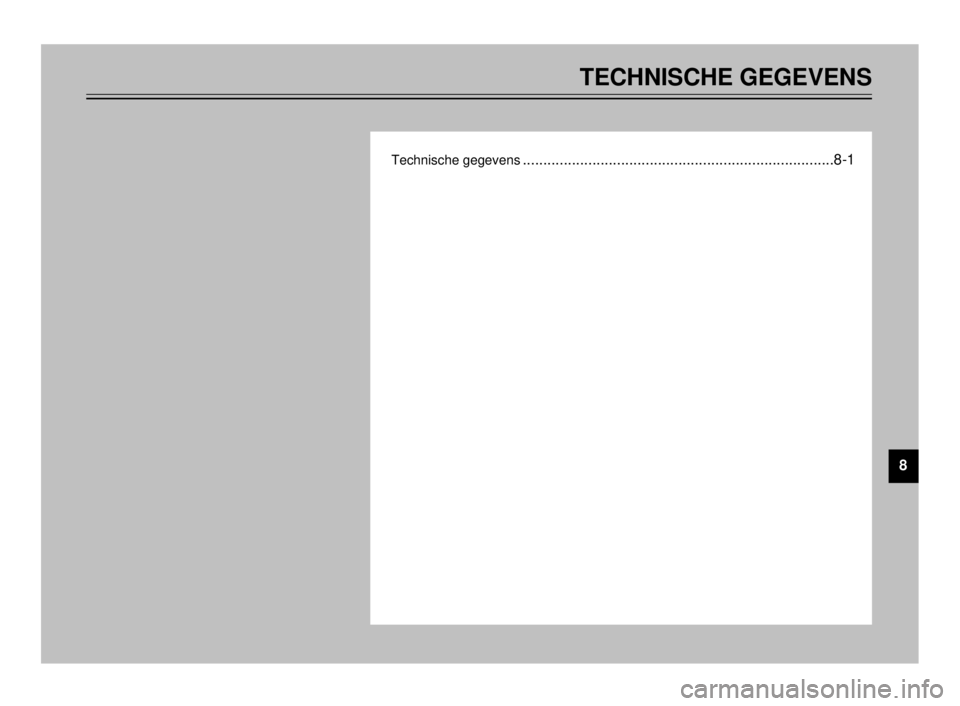

TECHNISCHE GEGEVENS
Technische gegevens............................................................................8-1
8
5AE-9-D3 6~9 4/13/0 1:08 AM Page 47

1
2
3
4
5
6
7
8
9
Technische gegevens
Model TDR125
Afmetingen
Grootste lengte 2.120 mm
(F, GB, IRL, B, P, GR, E)
2.185 mm (S, SF, D, CH, A)
Grootste breedte 840 mm
Grootste hoogte 1.295 mm
Zadelhoogte 850 mm
Wielbasis 1.405 mm
Minimale grondspeling 270 mm
Minimale draaicirkel 2.200 mm
Basisgewicht (Met olie en volle
benzinetank)135 kg
136 kg (CH, A)
Motor
Type motor Vloeistof-gekoeld, 2-taket
benzinemotor
Cilinder-opstelling Enkele cilinder voorover
hellend
Verplaatsing 125 cm
3
Boring ´slag 56,0 ´50,7 mm
Kompressieverhouding 6,6:1
Startsysteem Elektrische starter
Smeersysteem Gescheiden smering
(Yamaha Autolube)Motorolie (2-takt)
TypeYamalube 2 of 2-takt motorolie
Capaciteit
Totale hoeveelheid 1,2 L
Versnellingsbak-olie
Type SAE 10W30 SE motorolie
Capaciteit
Periodieke olieverversing 0,75 L
Totale hoeveelheid 0,8 L
Radiateurinhoud
(inklusief alle slangen) 1,05 L
LuchtfilterNatte type filterelement
Brandstof
Type Gewone benzine zonder lood
Inhoud benzinetank 11 L
Hoeveelheid reservebrandstof2,2 L
Carburateur
Type/hoeveelheid TM28SS/1
Merk MIKUNI
DAU01038
TECHNISCHE GEGEVENS
8-1
5AE-9-D3 6~9 4/13/0 1:08 AM Page 48

TECHNISCHE GEGEVENS
1
2
3
4
5
6
7
8
9
8-2 Bougies
Type/Merk BR9ES/NGK
Bougie-elektrodenafstand 0,7 ~ 0,8 mm
Type koppelingNatte, meervoudige
plaatkoppeling
Overbrenging
Primair redukie-systeem Schroeftandwiel
Primaire reduktie-verhouding 71/22 (3,227)
Secundair reduktie-systeem Ketting-aandrijving
Secundaire reduktie- 57/16 (3,563)
verhouding
Type overbrenging Konstante aangrijping,
6 versnellingen
Bediening Versnellingspedaal, linkervoet
Overbreng- 1-ste 2,833
verhoudingen
2-de 1,875
3-de 1,412
4-de 1,143
5-de 0,957
6-de 0,818
Chassis
Type frameSemi-dubbele wiegkonstruktie
Casterhoek 26°
Spoorbreedte 116 mmBanden
Type Met buie
Voor
Bandenmaat 100/90-18 56P
Merk/ BRIDGESTONE/TW53
model DUNLOP/D602F
Achter
Bandenmaat 130/80-17 65P
Merk/ BRIDGESTONE/TW54
model DUNLOP/D602
Maximale belasting* 180 kg
179 kg (CH, A)
Luchtdruk (koube band)
Belasting tot 90 kg*
Voor 175 kPa (1,75 kg/cm
2, 1,75 bar)
Achter 200 kPa (2,00 kg/cm
2, 2,00 bar)
90 kg ~ Maximale
belasting*
Voor 175 kPa (1,75 kg/cm
2, 1,75 bar)
Achter 225 kPa (2,25 kg/cm
2, 2,25 bar)
*Belasting is het totale gewicht van bagage, bestuurder,
made-passagier en accessoires.
5AE-9-D3 6~9 4/13/0 1:08 AM Page 49

TECHNISCHE GEGEVENS
1
2
3
4
5
6
7
8
9
Wielen
Voor
Type Spaak
Bandenmaat 18 ´MT2,15
Achter
Type Spaak
Bandenmaat 17 ´MT2,50
Remmen
Voor
Type Enkelvoudige schijfrem
BedieningBediening met de rechterhand
Vloeistof DOT 3 of DOT 4
Achter
Type Enkelvoudige schijfrem
Bediening Bediening met de rechtevoet
Vloeistof DOT 4
Wielophanging:
Voor
Type Teleskoopvork
Achter
Type Zwaaiarm
(Schakelophanging)Schokdempers
Voor
TypeLucht-spiraalveer/Oliegedempt
Achter
Type Lucht-spiraalveer-gas/
Oliegedempt
Veerweg
Voor 180 mm
Achter 180 mm
Elektrische installatie
Ontstekingssysteem C.D.I.
Laadsysteem
Type C.D.I. magneet
Standaard vermogen 14 V, 12A @5.000 rpm
Accu
Type YTX5L-BS
Gloeilampen, capaciteit 12 V, 4 AH
Type koplampGloeilamp
Type koplampHalogeen
Gloeilampen wattage ´aantal
Koplamp 12V, 60/55W ´2
12V, 35/35W ´2
(Enig GB, IRL)
8-3
5AE-9-D3 6~9 4/13/0 1:08 AM Page 50

TECHNISCHE GEGEVENS
1
2
3
4
5
6
7
8
9
8-4 Remlicht/achterlicht 12 V, 21/5W ´2
Voorremrichtingaanwizerlamp 12 V, 21W ´2
Achterremrichtingaawijzerlamp 12 V, 21W ´2
Parkeerlicht 12 V, 4W ´2
12 V, 3,4W ´2 (Enig GB, IRL)
Meter-verlichting 12 V, 3,4W ´3
Vristand-kontrolelampje 12 V, 3,4W ´1
Grotlicht-kontrolelampje 12 V, 3,4W ´1
Oliepeil-waarschuwingslampje 12 V, 3,4W ´1
Richtingsaanwilzer- 12 V, 3,4W ´1
kontrolelampje
Zekering
Hoofdzekering 20 A
