Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
6
5
4
3
2
1 N1
1. Fußschalthebel
N. Leerlauf
GAU01258Warmen Motor anlassen
Zum Anlassen des warmen Motors den
Choke nicht aktivieren.
GC000046
dD
Vor dem ersten Fahrtantritt unbedingt
die nachfolgenden „Einfahrvorschrif-
ten“ durchlesen.
GAU00423Schalten
Erst das Getriebe erlaubt die Nutzung
der Motorleistung in verschiedenen Ge-
schwindigkeitsbereichen, so daß Anfah-
ren, Bergauffahren und schnelles Be-
schleunigen möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.
Um in den Leerlauf zu schalten, den
Fußschalthebel mehrmals ganz hinunter-
drücken, bis der 1. Gang eingelegt ist;
dann den Fußschalthebel leicht hochzie-
hen.
GC000048
dD
8Das Fahrzeug nicht längere Zeit
bei ausgeschaltetem Motor rollen
lassen oder abschleppen. Selbst
in der Leerlaufstellung kann dies
zu Schäden führen, da das Getrie-
be nur bei laufendem Motor ge-
schmiert wird.
8Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf
die Belastungen des Schaltens
ohne Kupplungsbetätigung aus-
gelegt und könnten dadurch be-
schädigt werden.
5AE-9-G3-4~5 4/11/0 12:26 PM Page 9

5-5
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
GAU02937
Empfohlene Schaltpunkte
(nur CH)
Die nachfolgende Tabelle zeigt die emp-
fohlenen Schaltpunkte beim Beschleuni-
gen.
HINWEIS:
Wenn direkt um zwei Stufen vom 5. in
den 3. Gang hinuntergeschaltet werden
soll, das Motorrad zuerst auf eine Ge-
schwindigkeit von 35 km/h abbremsen.
GAU00424
Tips zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.
8Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
8Den Choke so früh wie möglich ab-
schalten.
8Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
8Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
8Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken
den Motor am besten abschalten.
GAU00436
Einfahrvorschriften
Die ersten 1.000 km sind ausschlagge-
bend für die Leistung und Lebensdauer
des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig
gelesen und genau beachtet werden. Der
Motor darf während der ersten 1.000 km
nicht zu stark beansprucht werden, da
verschiedene Bauteile während dieser
Einfahrzeit auf das korrekte Betriebsspiel
einlaufen. Daher sind hohe Drehzahlen,
längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
während der Einfahrzeit zu vermeiden.
Schaltpunkt
(km/h)
1. Gang ®2. Gang 20
2. Gang ®3. Gang 30
3. Gang ®4. Gang 40
4. Gang ®5. Gang 50
5. Gang ®6. Gang 60
5AE-9-G3-4~5 4/11/0 12:26 PM Page 10

5-6
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
GAU00453
0–500 km
Drehzahlen über 6.000 U/min vermeiden.
Nach jeweils einer Stunde Fahrzeit eine
Abkühlzeit von fünf bis zehn Minuten ein-
legen. Schaltfreudig und mit wechselnder
Geschwindigkeit fahren. Nicht ständig mit
gleicher Gasgriffstellung fahren.
500–1.000 km
Dauerdrehzahlen über 7.000 U/min ver-
meiden. In allen Gängen kann kurzzeitig
(z. B. während eines Beschleunigungs-
vorganges) der gesamte Drehzahlbereich
genutzt werden. Nicht mit Vollgas fahren!
GC000060
dD
Nach den ersten 1.000 km unbedingt
das Getriebeöl wechseln.
Nach 1.000 km
Das Motorrad kann voll ausgefahren wer-
den.
GC000053
dD
8Drehzahlen im roten Bereich un-
bedingt vermeiden.
8Bei Motorstörungen während der
Einfahrzeit sofort den YAMAHA-
Händler aufsuchen.
GAU00458Parken
Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und den Kraft-
stoffhahn auf „OFF“ stellen.
GW000058
W
Schalldämpfer und Abgaskanäle wer-
den sehr heiß. Darum so parken, daß
Kinder oder Fußgänger die heißen Tei-
le nicht versehentlich berühren kön-
nen. Das Fahrzeug nicht auf abschüs-
sigem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
GC000062
dD
Das warmgefahrene Motorrad niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von
Gras oder anderen leicht entzündba-
ren Stoffen.
5AE-9-G3-4~5 4/11/0 12:26 PM Page 11

5AE-9-G3-4~5 4/11/0 12:26 PM Page 12

1
2
3
4
5
7
8
9

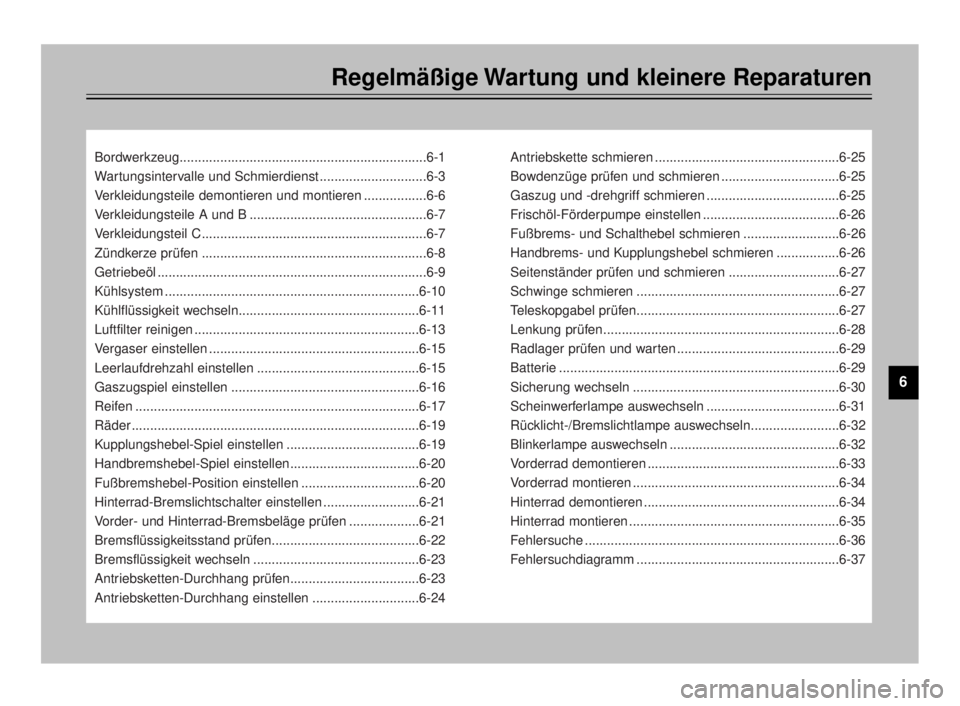

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug...................................................................6-1
Wartungsintervalle und Schmierdienst .............................6-3
Verkleidungsteile demontieren und montieren .................6-6
Verkleidungsteile A und B ................................................6-7
Verkleidungsteil C.............................................................6-7
Zündkerze prüfen .............................................................6-8
Getriebeöl .........................................................................6-9
Kühlsystem .....................................................................6-10
Kühlflüssigkeit wechseln.................................................6-11
Luftfilter reinigen .............................................................6-13
Vergaser einstellen .........................................................6-15
Leerlaufdrehzahl einstellen ............................................6-15
Gaszugspiel einstellen ...................................................6-16
Reifen .............................................................................6-17
Räder ..............................................................................6-19
Kupplungshebel-Spiel einstellen ....................................6-19
Handbremshebel-Spiel einstellen...................................6-20
Fußbremshebel-Position einstellen ................................6-20
Hinterrad-Bremslichtschalter einstellen ..........................6-21
Vorder- und Hinterrad-Bremsbeläge prüfen ...................6-21
Bremsflüssigkeitsstand prüfen........................................6-22
Bremsflüssigkeit wechseln .............................................6-23
Antriebsketten-Durchhang prüfen...................................6-23
Antriebsketten-Durchhang einstellen .............................6-24Antriebskette schmieren ..................................................6-25
Bowdenzüge prüfen und schmieren ................................6-25
Gaszug und -drehgriff schmieren ....................................6-25
Frischöl-Förderpumpe einstellen .....................................6-26
Fußbrems- und Schalthebel schmieren ..........................6-26
Handbrems- und Kupplungshebel schmieren .................6-26
Seitenständer prüfen und schmieren ..............................6-27
Schwinge schmieren .......................................................6-27
Teleskopgabel prüfen.......................................................6-27
Lenkung prüfen................................................................6-28
Radlager prüfen und warten ............................................6-29
Batterie ............................................................................6-29
Sicherung wechseln ........................................................6-30
Scheinwerferlampe auswechseln ....................................6-31
Rücklicht-/Bremslichtlampe auswechseln........................6-32
Blinkerlampe auswechseln ..............................................6-32
Vorderrad demontieren ....................................................6-33
Vorderrad montieren ........................................................6-34
Hinterrad demontieren .....................................................6-34
Hinterrad montieren .........................................................6-35
Fehlersuche .....................................................................6-36
Fehlersuchdiagramm .......................................................6-37
