2000 YAMAHA TDM 850 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
CE-10G
CE-12GGAU00684
WARNUNG
@ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.l
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
l
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.
l
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
l
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
@
GAU00692
Kupplungshebel-Spiel einstellenDer Kupplungshebel muß ein Spiel von 10–
15 mm aufweisen. Erforderlichenfalls fol-
gende Einstellung vornehmen:
1. Die Kontermutter am Handgriff lok-
kern.
2. Die Einstellschraube am Handgriff
nach
a drehen, um das Hebelspiel zu
erhöhen, bzw. nach
b drehen, um
das Hebelspiel zu reduzieren.
3. Die Kontermutter festziehen.

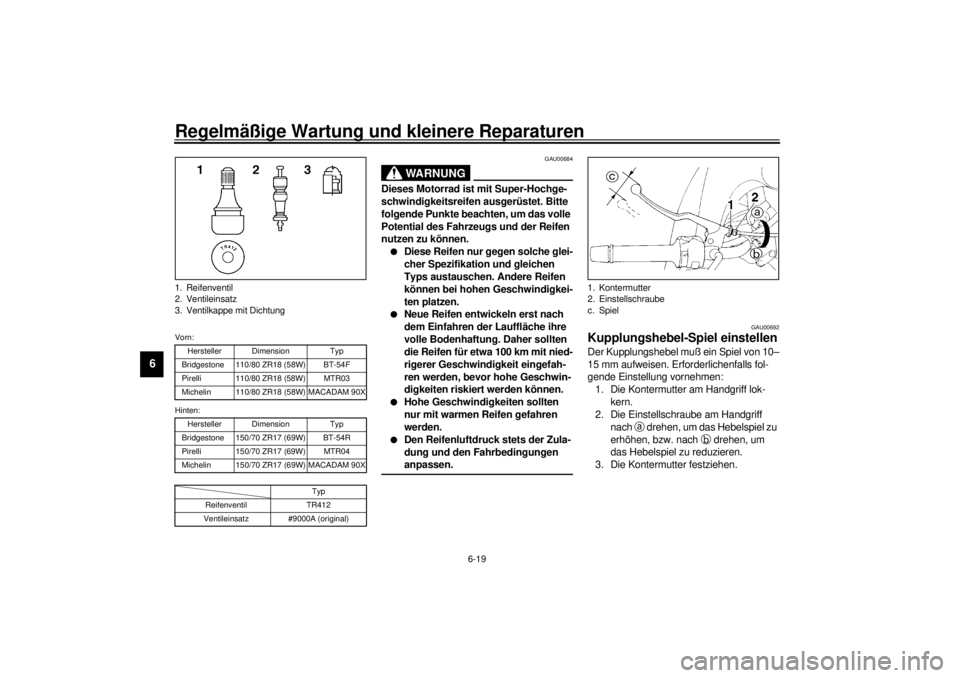

1. Reifenventil
2. Ventileinsatz
3. Ventilkappe mit DichtungVorn:
Hersteller Dimension Typ
Bridgestone 110/80 ZR18 (58W) BT-54F
Pirelli 110/80 ZR18 (58W) MTR03
Michelin 110/80 ZR18 (58W) MACADAM 90X
Hinten:
Hersteller Dimension Typ
Bridgestone 150/70 ZR17 (69W) BT-54R
Pirelli 150/70 ZR17 (69W) MTR04
Michelin 150/70 ZR17 (69W) MACADAM 90X
Typ
Reifenventil TR412
Ventileinsatz #9000A (original)
1. Kontermutter
2. Einstellschraube
c. Spiel
G_4tx_Periodic.fm Page 19 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
HINWEIS:@ Falls sich die Kupplung nicht richtig einstel-
len läßt oder nicht ordnungsgemäß funktio-
niert, den internen Kupplungsmechanismus
von einem YAMAHA-Händler überprüfen
lassen. @
GAU00712

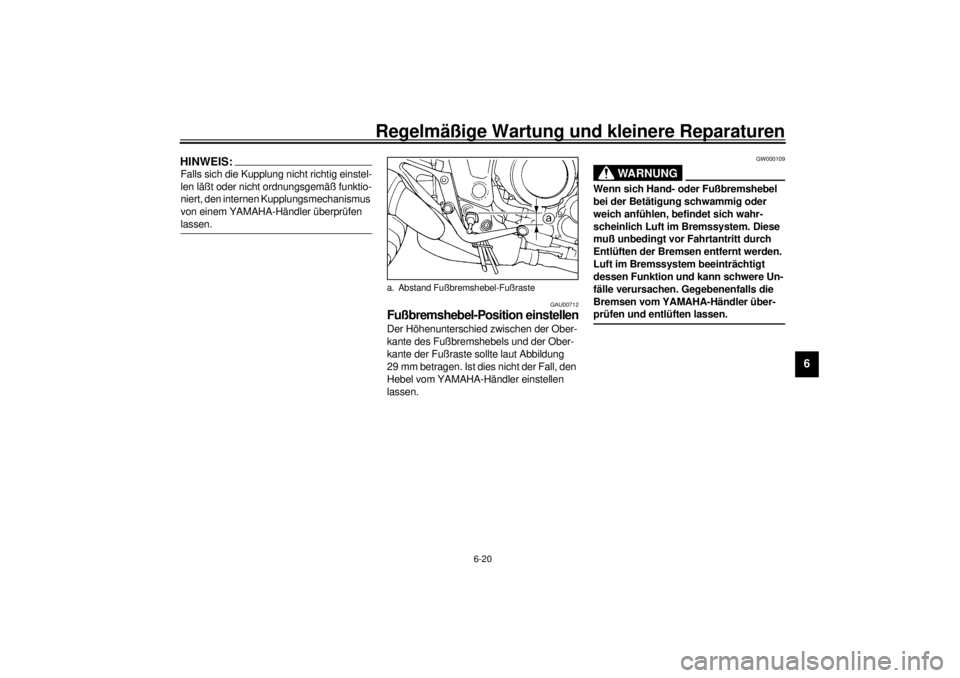

Fußbremshebel-Position einstellenDer Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Ober-
kante der Fußraste sollte laut Abbildung
29 mm betragen. Ist dies nicht der Fall, den
Hebel vom YAMAHA-Händler einstellen
lassen.
GW000109
WARNUNG
@ Wenn sich Hand- oder Fußbremshebel
bei der Betätigung schwammig oder
weich anfühlen, befindet sich wahr-
scheinlich Luft im Bremssystem. Diese
muß unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt werden.
Luft im Bremssystem beeinträchtigt
dessen Funktion und kann schwere Un-
fälle verursachen. Gegebenenfalls die
Bremsen vom YAMAHA-Händler über-
prüfen und entlüften lassen. @
a. Abstand Fußbremshebel-Fußraste
G_4tx_Periodic.fm Page 20 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU00713

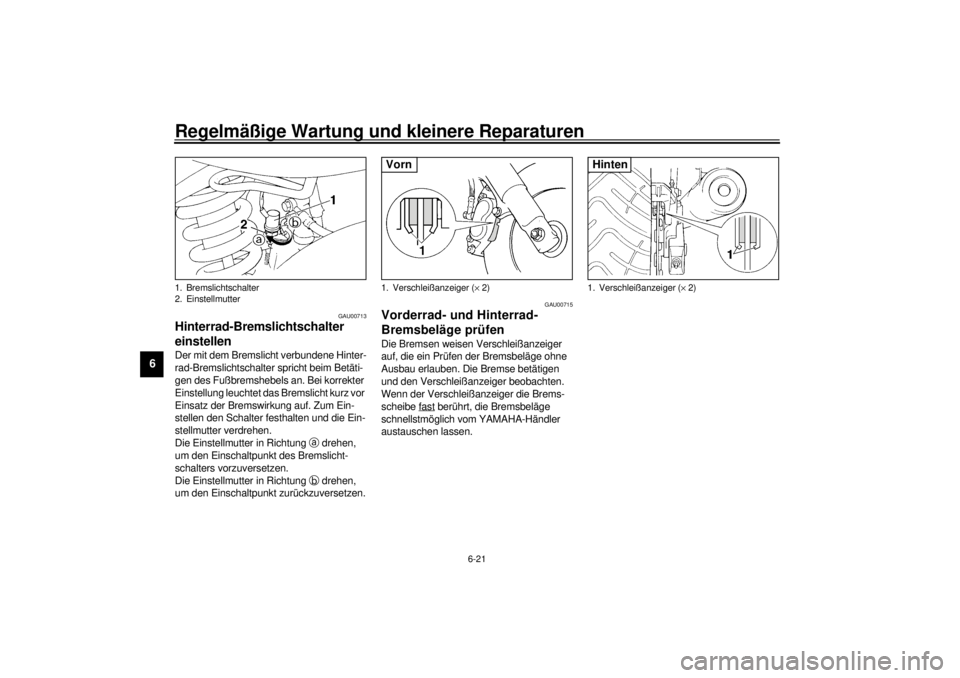

Hinterrad-Bremslichtschalter
einstellenDer mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Zum Ein-
stellen den Schalter festhalten und die Ein-
stellmutter verdrehen.
Die Einstellmutter in Richtung
a drehen,
um den Einschaltpunkt des Bremslicht-
schalters vorzuversetzen.
Die Einstellmutter in Richtung
b drehen,
um den Einschaltpunkt zurückzuversetzen.
GAU00715
Vorderrad- und Hinterrad-
Bremsbeläge prüfenDie Bremsen weisen Verschleißanzeiger
auf, die ein Prüfen der Bremsbeläge ohne
Ausbau erlauben. Die Bremse betätigen
und den Verschleißanzeiger beobachten.
Wenn der Verschleißanzeiger die Brems-
scheibe fast
berührt, die Bremsbeläge
schnellstmöglich vom YAMAHA-Händler
austauschen lassen.
1. Bremslichtschalter
2. Einstellmutter
1. Verschleißanzeiger (´ 2)Vorn
1. Verschleißanzeiger (´ 2)Hinten
G_4tx_Periodic.fm Page 21 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU00731
Bremsflüssigkeitsstand prüfenBei Bremsflüssigkeitsmangel kann Luft in
das Bremssystem eindringen und dessen
Funktion beeinträchtigen. Deshalb vor je-
dem Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen.
Folgende Vorsichtsmaßregeln beachten:
l
Zum Ablesen des Bremsflüssigkeits-
stands den Lenker so halten, daß der
Vorratsbehälter des Hauptbremszylin-
ders waagrecht steht.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Hauptbremszylin-
der gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal; bei plötzlichem Absinken jedoch
die Bremsanlage vom YAMAHA-
Händler überprüfen lassen.
1. MinimalstandVorn
1. MinimalstandEmpfohlene Bremsflüssigkeit: DOT 4Hinten
G_4tx_Periodic.fm Page 22 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU00742
Bremsflüssigkeit wechselnDie Bremsflüssigkeit nur von einem
YAMAHA-Händler wechseln lassen.
Folgende Teile nach der angegebenen
Zeitspanne, ggf. bei Undichtigkeit oder an-
deren Schäden vom YAMAHA-Händler
austauschen lassen:l
Dichtringe (alle zwei Jahre)
l
Bremsschläuche (alle vier Jahre)
GAU00744

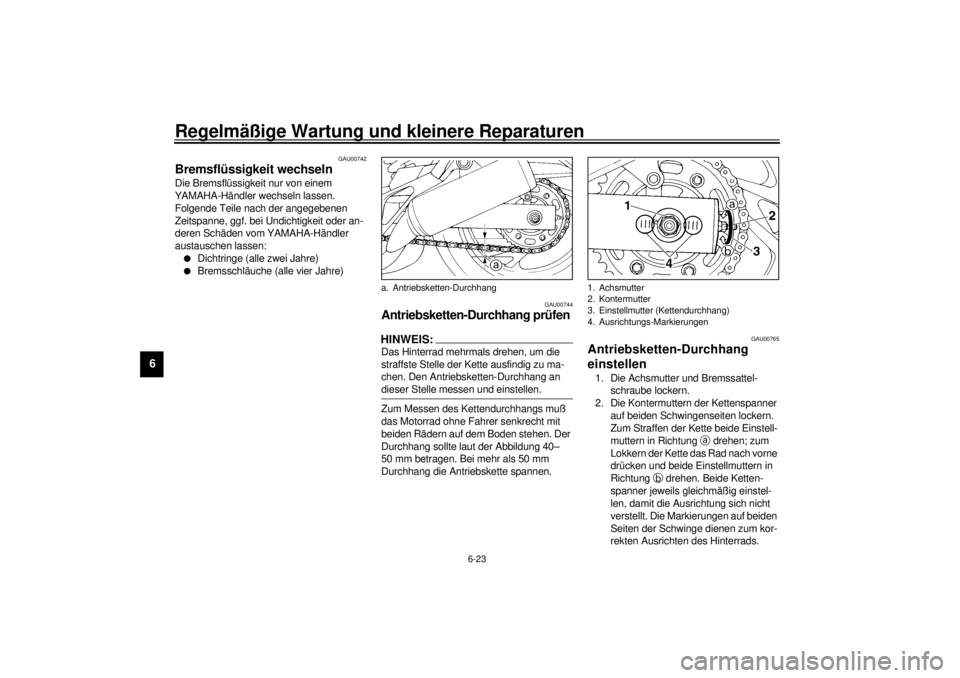

Antriebsketten-Durchhang prüfenHINWEIS:@ Das Hinterrad mehrmals drehen, um die
straffste Stelle der Kette ausfindig zu ma-
chen. Den Antriebsketten-Durchhang an
dieser Stelle messen und einstellen. @Zum Messen des Kettendurchhangs muß
das Motorrad ohne Fahrer senkrecht mit
beiden Rädern auf dem Boden stehen. Der
Durchhang sollte laut der Abbildung 40–
50 mm betragen. Bei mehr als 50 mm
Durchhang die Antriebskette spannen.
GAU00765
Antriebsketten-Durchhang
einstellen1. Die Achsmutter und Bremssattel-
schraube lockern.
2. Die Kontermuttern der Kettenspanner
auf beiden Schwingenseiten lockern.
Zum Straffen der Kette beide Einstell-
muttern in Richtung
a drehen; zum
Lokkern der Kette das Rad nach vorne
drücken und beide Einstellmuttern in
Richtung
b drehen. Beide Ketten-
spanner jeweils gleichmäßig einstel-
len, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden
Seiten der Schwinge dienen zum kor-
rekten Ausrichten des Hinterrads.
a. Antriebsketten-Durchhang
1. Achsmutter
2. Kontermutter
3. Einstellmutter (Kettendurchhang)
4. Ausrichtungs-Markierungen
G_4tx_Periodic.fm Page 23 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GC000096
ACHTUNG:@ Eine zu straff gespannte Antriebskette
verursacht erhöhten Verschleiß von Mo-
tor, Lagern und anderen wichtigen Tei-
len. Daher darauf achten, daß der Ket-
tendurchhang sich im Sollbereich
befindet. @3. Nach der Einstellung die Achsmutter
und Bremssattelschraube vorschrifts-
mäßig festziehen.
GAU03006
Antriebskette schmierenDie Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen. Regelmäßige War-
tung ist daher unerläßlich – ganz beson-
ders, wenn das Motorrad oft unter staubi-
gen Bedingungen oder im Regen gefahren
wird.
Die Kette ist mit O-Ringen zwischen den
Kettenlaschen ausgestattet. Reinigung mit
Dampfstrahler oder einem ungeeigneten Lö-
sungsmittel kann die O-Ringe beschädigen.
Zur Reinigung der Antriebskette daher aus-
schließlich Petroleum verwenden. Die Kette
muß anschließend trockengerieben und
gründlich mit O-Ring-Kettenspray ge-
schmiert werden. Andere Schmiermittel sind
nicht zu verwenden, da sie möglicherweise
Lösungsmittel enthalten, die die O-Ringe
beschädigen können.
GC000097
ACHTUNG:@ Die Antriebskette muß nach der Motor-
radwäsche oder einer Fahrt im Regen
geschmiert werden. @
GAU02962
Bowdenzüge prüfen und
schmieren
GW000112
WARNUNG
@ Durch beschädigte Seilzughüllen können
Seilzüge korrodieren und in ihrer Funk-
tion eingeschränkt werden. Aus Sicher-
heitsgründen beschädigte Seilzüge un-
verzüglich erneuern. @Die Seilzüge und Seilzugnippel regelmäßig
schmieren. Die Seilzüge bei Schwergän-
gigkeit vom YAMAHA-Händler austau-
schen lassen.

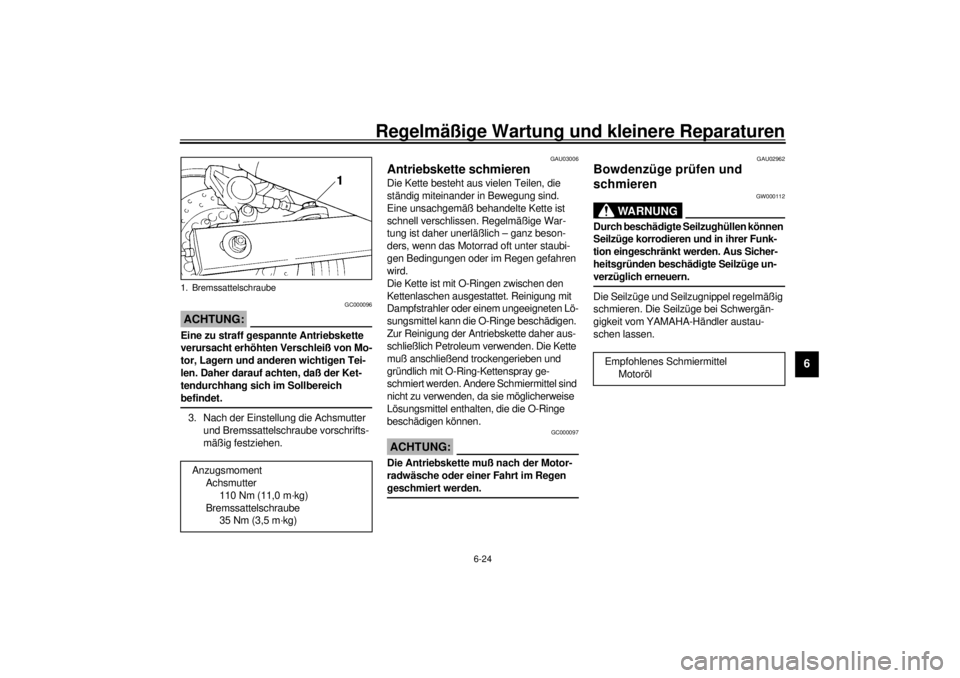

1. Bremssattelschraube
Anzugsmoment
Achsmutter
110 Nm (11,0 m·kg)
Bremssattelschraube
35 Nm (3,5 m·kg)
Empfohlenes Schmiermittel
Motoröl
G_4tx_Periodic.fm Page 24 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU00773
Gaszug und -drehgriff schmierenDa zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. Die Gehäuseschrauben
des Gasdrehgriffs lösen und den Griff ab-
nehmen. Jetzt den Seilzugnippel hochhal-
ten und einige Tropfen Öl in die Hülle und
auf den Zug träufeln. Griff und Gehäuse
werden an den Schmierstellen mit einem
geeigneten Universalschmierfett ge-
schmiert.
GAU02984
Fußbrems- und Schalthebel
schmierenDie Drehpunkte von Fußbrems- und Schalt-
hebel schmieren.
GAU02985
Handbrems- und Kupplungshebel
schmierenDie Drehpunkte von Handbrems- und
Kupplungshebel schmieren.
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Motoröl
G_4tx_Periodic.fm Page 25 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GAU02986
Seitenständer prüfen und
schmierenDen Klappmechanismus des Seitenstän-
ders schmieren. Sicherstellen, daß sich der
Seitenständer leicht ein- und ausklappen
läßt.
GW000113
WARNUNG
@ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler überprüfen las-
sen. @
GAU00790
Schwinge schmierenDas Schwingenlager fetten.
Empfohlenes Schmiermittel
MotorölEmpfohlenes Schmiermittel
Molybdändisulfidfett
G_4tx_Periodic.fm Page 26 Saturday, October 16, 1999 2:26 PM
