2000 YAMAHA TDM 850 Betriebsanleitungen (in German)

8-1
8
GAU01038
8-Technische DatenTechnische Daten
Modell TDM850
Abmessungen
Gesamtlänge 2.165 mm (nur GB, NL, B, F, E,
P, I, GR, D, DK)
2.220 mm (nur N, S, SF)
Gesamtbreite 790 mm
Gesamthöhe 1.285 mm
Sitzhöhe 805 mm
Radstand 1.475 mm
Bodenfreiheit 165 mm
Wendehalbkreis 2.900 mm
Leergewicht (fahrfertig,
vollgetankt)
232 kg
Motor
Bauart flüssigkeitsgekühlter 2-Zyl.-
4-Takt-Ottomotor,
2 obenliegende Nockenwellen
(DOHC)
Zylinderanordnung 2-Zylinder in Reihe, quer nach
vorn geneigt
Hubraum 849 cm
3
Bohrung ´ Hub 89,5 ´ 67,5 mm
Verdichtungsverhältnis 10,5:1Startsystem Elektrostarter
Schmiersystem Trockensumpfschmierung
Motoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach ACEA (CCMC): G-4 oder
G-5
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “Energy Conserving” enthal-
ten oft solche Zusätze. Diese können beim Motorrad zu
Kupplungsrutschen und Leistungsminderung führen.
G_4tx_Spec.fm Page 1 Saturday, October 16, 1999 2:27 PM

Technische Daten
8-2
8
Füllmenge
Ölwechsel ohne Filter-
wechsel3,5 L
Ölwechsel mit Filter-
wechsel3,6 L
Gesamtmenge 4,2 L
Kühlsystem-Fassungsvermö-
gen (Gesamtmenge)
1,7 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve 3,1 L
Vergaser
Ty p ´ Anzahl BDSR38 ´ 2
Hersteller MIKUNI
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8– 0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,718Sekundärantrieb Kette
Sekundärübersetzung 2,688
Anz. Zähne (Kettenrad/
Antriebsritzel) 43/16
Getriebe 5-Gang-Schaltgetriebe
Getriebe-Betätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,643
2. Gang 1,947
3. Gang 1,500
4. Gang 1,174
5. Gang 0,964
Fahrwerk
Rahmenbauart unten offener Zentralrohrah-
men
Lenkkopfwinkel 24,5°
Nachlauf 103 mm
Reifen
Vo r n
Ausführung Schlauchreifen
Dimension 110/80 ZR18 (58 W)
Hersteller/Typ Bridgestone / BT54F
Michelin / MACADAM 90X
Pirelli / MTR03
G_4tx_Spec.fm Page 2 Saturday, October 16, 1999 2:27 PM

Technische Daten
8-3
8
Hinten
Ausführung Schlauchreifen
Dimension 150/70 ZR17 (69 W)
Hersteller/Typ Bridgestone / BT54R
Michelin / MACADAM 90X
Pirelli / MTR04
Maximale Zuladung* 203 kg
Luftdruck (für kalten Reifen)
Bei einer Zuladung* von 0–90 kg
Vor n 225 kPa = 2,25 kg/cm
2 = 2,25 bar
Hinten 275 kPa = 2,75 kg/cm2 = 2,75 bar
Bei einer Zuladung* von 90 kg–max. Zuladung*
Vor n 225 kPa = 2,25 kg/cm2 = 2,25 bar
Hinten 275 kPa = 2,75 kg/cm2 = 2,75 bar
Bei Hochgeschwindigkeitsfahrt
Vor n 225 kPa = 2,25 kg/cm2 = 2,25 bar
Hinten 275 kPa = 2,75 kg/cm2 = 2,75 bar
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 18 ´ MT3,00Hinten
Ausführung Gußrad
Dimension 17 ´ MT4,00
Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vo r n
Bauart Teleskopgabel
Hinten
Bauar t Schwinge
Federelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Federbein mit gasdruckunter-
stütztem Stoßdämpfer und Spi-
ralfeder
G_4tx_Spec.fm Page 3 Saturday, October 16, 1999 2:27 PM

Technische Daten
8-4
8
Federweg
Vorn 149 mm
Hinten 144 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 14 V; 23,5 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität)12 V, 10 AH
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 55 W ´ 2
Standlicht vorn 12 V, 5 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Blinker 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V, 2 W ´ 3
Leerlauf-Kontrolleuchte 14 V; 1,4 W ´ 1
Fernlicht-Kontrolleuchte 14 V; 1,4 W ´ 1
Blinker-Kontrolleuchte 14 V; 1,4 W ´ 2Kühlflüssigkeitstemperatur-
Warnleuchte 14 V; 1,4 W ´ 1
Reserve-Warnleuchte 12 V, 2 W ´ 1
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 15 A
Zündungssicherung 10 A
Warnblinkanlagensicherung 10 A
Tachometersicherung 5 A
Kühlerlüftersicherung 7,5 A
G_4tx_Spec.fm Page 4 Saturday, October 16, 1999 2:27 PM

G_4tx_Spec.fm Page 5 Saturday, October 16, 1999 2:27 PM

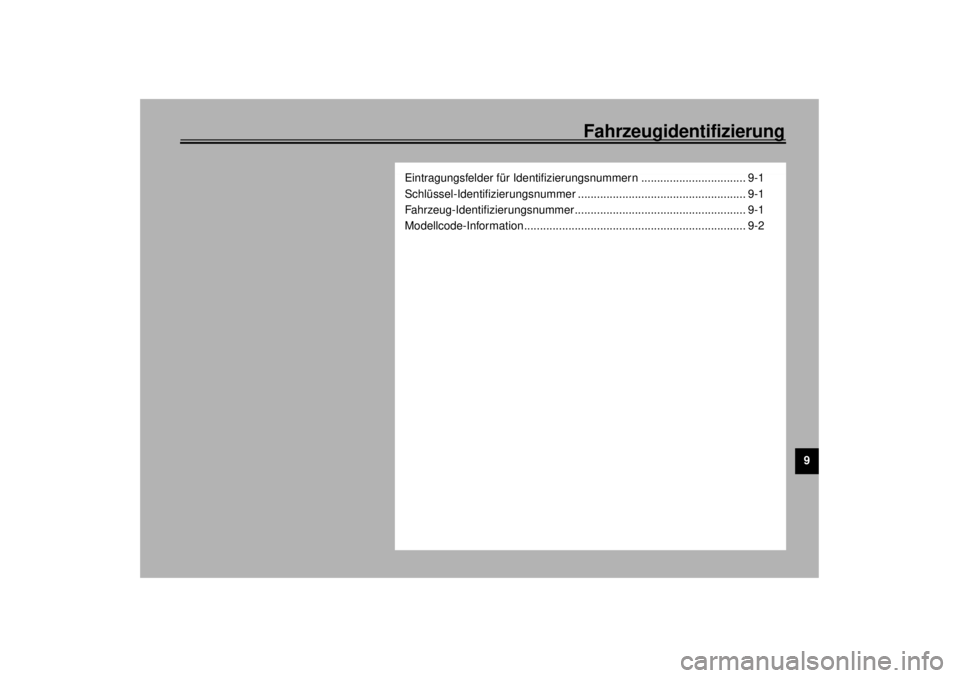

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................. 9-1
Schlüssel-Identifizierungsnummer ..................................................... 9-1
Fahrzeug-Identifizierungsnummer...................................................... 9-1
Modellcode-Information...................................................................... 9-2
G_4tx_ConsumerTOC.fm Page 1 Saturday, October 16, 1999 2:27 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummernBitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist
wie gezeigt auf dem Schlüsselanhänger
eingestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der Be-
stellung eines Ersatzschlüssels angegeben
werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:@ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. @
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_4tx_Consumer.fm Page 1 Saturday, October 16, 1999 2:28 PM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-InformationDas Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter der
Sitzbank angebracht. (Siehe Seite 3-12 für
Einzelheiten zum Abnehmen der Sitzbank.)
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil-Be-
stellung bei Ihrem YAMAHA-Händler.1. Modellcode-Information
G_4tx_Consumer.fm Page 2 Saturday, October 16, 1999 2:28 PM
