Regelmäßige Wartung und kleinere Reparaturen
6-3
6
12
*Schwingenlager• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
13 Antriebskette• Kettendurchhang kontrollieren.
• Gegebenenfalls einstellen. Sicherstellen, daß das Hinterrad
korrekt ausgerichtet ist.
• Reinigen und schmieren.Alle 500 km sowie nach jeder
Fahrzeugwäsche und Regenfahrt
14*Lenkkopflager• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.ÖÖ
15*Schraubverbindungen am
Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.ÖÖ
16 Seitenständer• Funktion prüfen.
• Gegebenenfalls korrigieren.ÖÖ
17*Seitenständerschalter• Funktion prüfen.
• Gegebenenfalls erneuern.ÖÖÖ
18*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.ÖÖ
19*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.ÖÖ
20*Federbein-Anlenkpunkte• Funktion prüfen.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
21*Vergaser• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.ÖÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_4tx_Periodic.fm Page 3 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6 *
Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU02970*
HINWEIS:@ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
@22 Motoröl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten
prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).ÖÖÖ
23 Ölfiltereinsatz• Erneuern.ÖÖ
24
*Kühlsystem• Kühlflüssigkeitsstand kontrollieren und Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.
• Kühlflüssigkeit alle 24.000 km, spätestens nach 24 Monaten
wechseln.ÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_4tx_Periodic.fm Page 4 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01139
Verkleidungsteile demontieren
und montierenDie hier abgebildeten Verkleidungsteile
müssen für manche in diesem Kapitel
beschriebenen Wartungs- und Reparatur-
arbeiten abgenommen werden. Für die
Demontage und Montage der einzelnen
Verkleidungsteile kann jeweils auf diesen
Abschnitt zurückgegriffen werden.
GAU00484*
Verkleidungsteile A und CDemontieren
Das Verkleidungsteil losschrauben und an
den gezeigten Stellen abziehen.
Montieren
Das Verkleidungsteile in die ursprüngliche
Lage bringen und festschrauben.

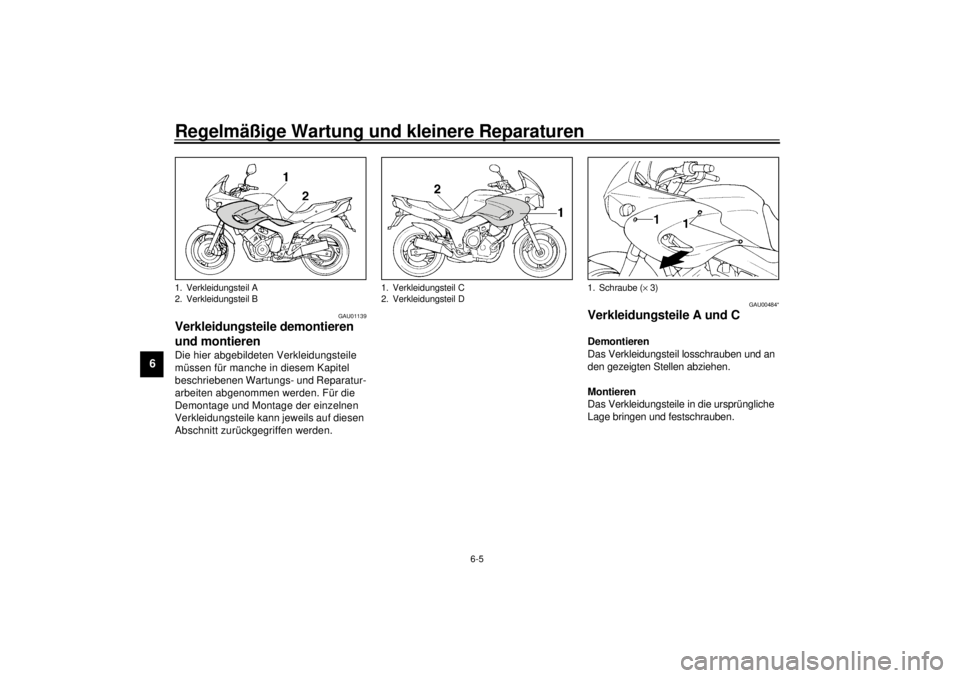

1. Verkleidungsteil A
2. Verkleidungsteil B
1. Verkleidungsteil C
2. Verkleidungsteil D
1. Schraube (´ 3)
G_4tx_Periodic.fm Page 5 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU01691*
Verkleidungsteile B und DDemontieren
1. Die Sitzbank abnehmen. (Siehe dazu
Seite 3-12.)
2. Das Verkleidungsteil losschrauben.
Montieren
1. Das Verkleidungsteile in seine ur-
sprüngliche Lage bringen und fest-
schrauben.
2. Die Sitzbank aufsetzen.
GAU01668*
ZündkerzenDemontieren
1. Das Verkleidungsteile A und C abneh-
men. (Siehe dazu Seite 6-5.)
2. Die Zündkerzenstecker abziehen.
3. Die Zündkerzen, wie abgebildet, mit
dem Zündkerzenschlüssel (befindet
sich im Bordwerkzeug) herausdrehen.Prüfen
Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt.
Der Zustand der Zündkerzen ist leicht zu
kontrollieren und erlaubt Rückschlüsse
auf den Zustand des Motors. Normaler-
weise sollte der Isolatorfuß aller Zündker-
zen eines Motors die gleiche Verfärbung
aufweisen. Der die Mittelelektrode um-
gebende Porzellanisolator ist bei richtig
eingestelltem Motor und normaler Fahr-
weise rehbraun. Weisen einzelne oder
sämtliche Zündkerzen eine stark hiervon
abweichende Färbung auf, sollte die
Funktion des Motors vom YAMAHA-
Händler überprüft werden.

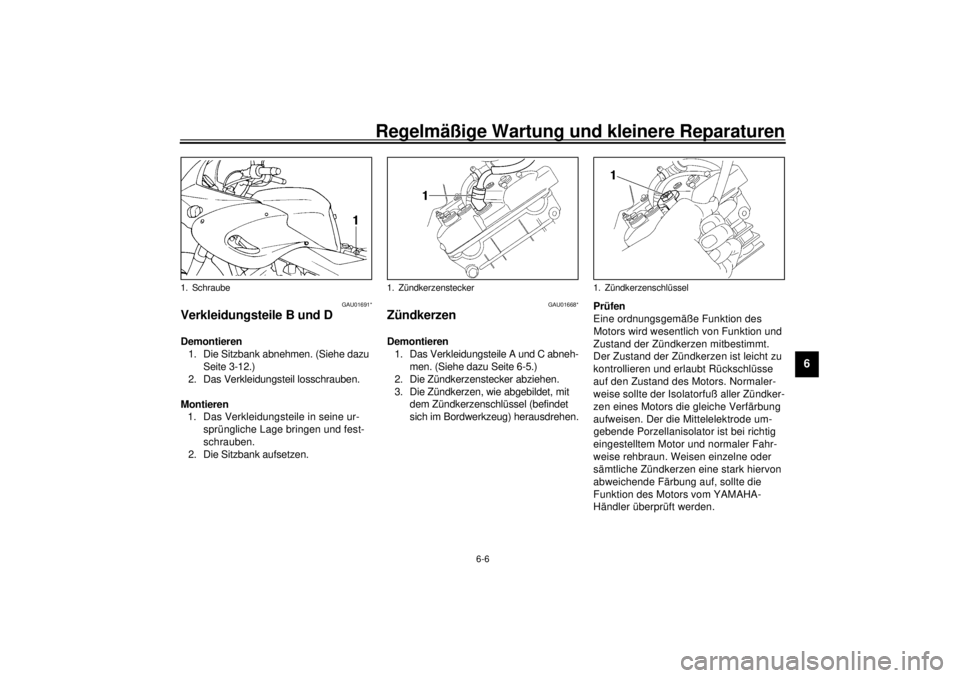

1. Schraube
1. Zündkerzenstecker
1. Zündkerzenschlüssel
G_4tx_Periodic.fm Page 6 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Die Zündkerzen sollten regelmäßig heraus-
geschraubt und kontrolliert werden, da Ver-
brennungswärme und Ablagerungen die
Funktionstüchtigkeit der Kerzen im Laufe
der Zeit vermindern. Bei fortgeschrittenem
Abbrand der Mittelelektroden oder übermä-
ßigen Ölkohleablagerungen die Zündker-
zen durch neue mit vorgeschriebenem
Wärmewert ersetzen.
Montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und erforderlichen-
falls korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen. Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerzen mit dem vorgeschrie-
benen Anzugsmoment festziehen.
HINWEIS:@ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4 bis 1/2 Umdrehung weiter fest-
gezogen wird. Das Anzugsmoment sollte
jedoch möglichst bald mit einem Drehmo-
mentschlüssel nach Vorschrift korrigiert
werden. @4. Die Zündkerzenstecker aufsetzen.
5. Das abgenommene Verkleidungsteil
montieren. Standard-Zündkerze
DPR8EA-9 (NGK) oder
X24EPR-U9 (DENSO)
a. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand
0,8-0,9 mm
Anzugsmoment
Zündkerze
18 Nm (1,8 m·kg)
G_4tx_Periodic.fm Page 7 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-8
6
GAU01692
MotorölÖlstand prüfen
1. Den Motor eine Viertelstunde lang
warmfahren. Das Motorrad auf einem
ebenen Untergrund abstellen.HINWEIS:@ Sicherstellen, daß das Fahrzeug bei der Öl-
standkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite führt
bereits zu falschem Meßergebnis. @
2. Den Ölstand bei abgestelltem Motor
durch das Schauglas rechts am Öl-
tank (hinter den Zylindern) ablesen.
3. Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markie-
rung befinden. Falls er zu niedrig ist,
Öl bis zum vorgeschriebenen Stand
nachfüllen.Öl und Filter wechseln
1. Den Motor einige Minuten lang warm-
fahren, dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen und den Motoröl-Einfüll-
schraubverschluß abnehmen.
3. Die Motoröl-Ablaßschrauben heraus-
drehen und das Öl ablassen.
4. Den Ölfilter-Gehäusedeckel los-
schrauben und den Ölfiltereinsatz
herausnehmen.

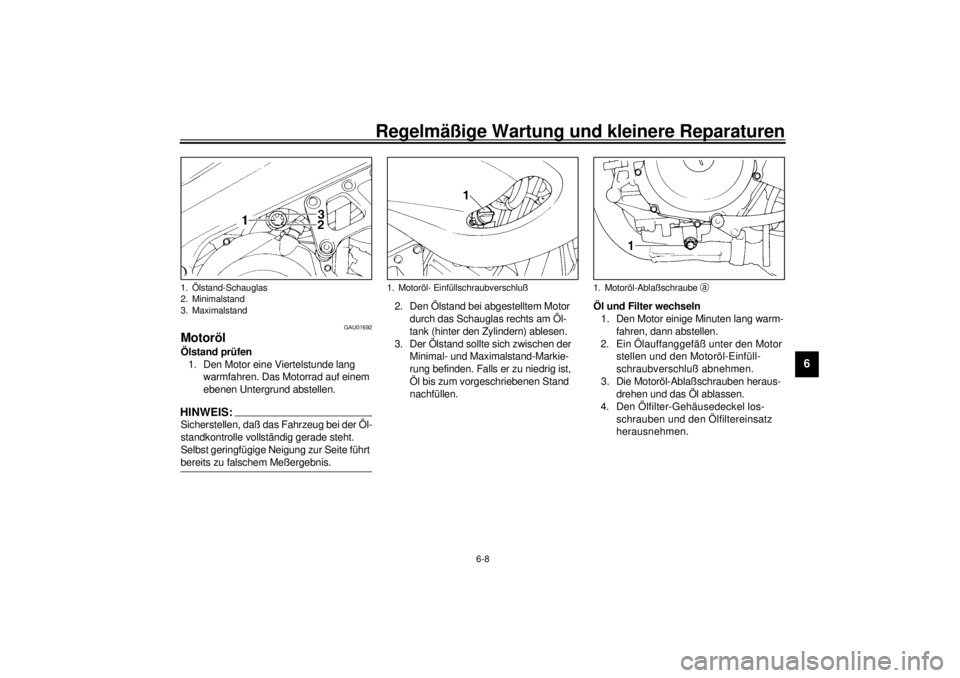

1. Ölstand-Schauglas
2. Minimalstand
3. Maximalstand
1. Motoröl- Einfüllschraubverschluß
1. Motoröl-Ablaßschraube a
G_4tx_Periodic.fm Page 8 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
5. Die Motoröl-Ablaßschrauben wieder
anbringen und vorschriftsmäßig fest-
ziehen.
6. Den neuen Ölfiltereinsatz, die neuen
O-Ringe und den Gehäusedeckel
montieren; die Gehäusedeckel-
Schrauben vorschriftsmäßig fest-
ziehen.
HINWEIS:@ Sicherstellen, daß die O-Ringe korrekt sit-
zen. @7. Die richtige Menge empfohlenes
Motoröl einfüllen und den Motoröl-
Einfüllschraubverschluß montieren.
GC000066
ACHTUNG:@ l
Keine Additive beimischen! Da das
Motoröl auch zur Schmierung der
Kupplung dient, können solche Zu-
sätze zu Kupplungsrutschen führen.
l
Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-
gen.
@

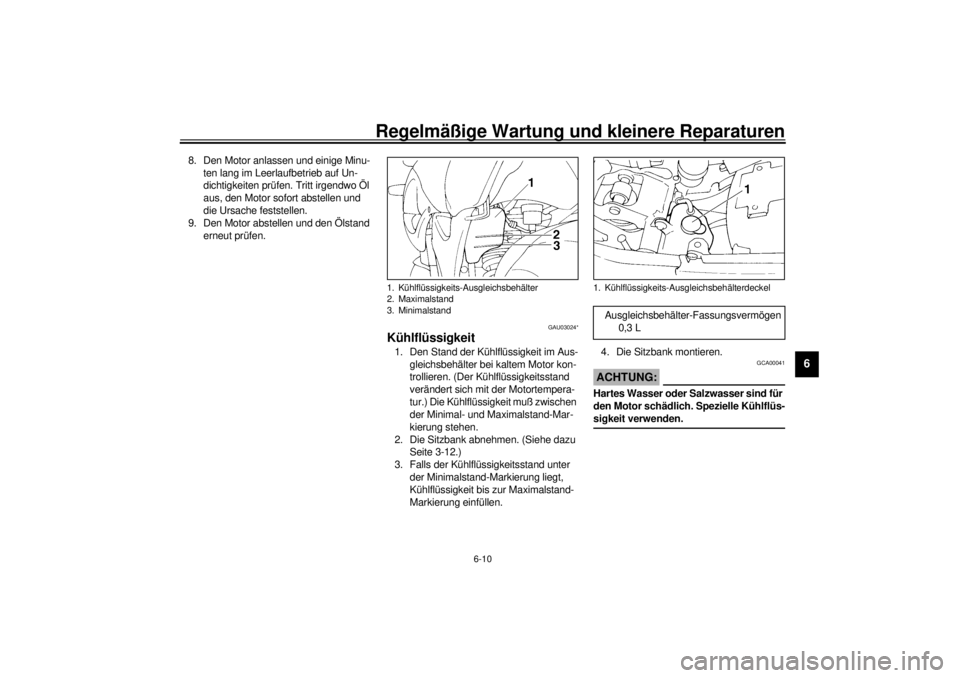

1. Motoröl-Ablaßschraube b
2. Ölfilter-Gehäusedeckel-Schraube (´ 5)
3. Ölfilter-GehäusedeckelAnzugsmoment
Motoröl-Ablaßschraube
a
35 Nm (3,5 m·kg)
Motoröl-Ablaßschraube
b
30 Nm (3,0 m·kg)
1. Ölfilter
2. O-Ring (´ 2)
Anzugsmoment
Ölfilter-Gehäusedeckel-Schraube
10 Nm (1,0 m·kg)
Empfohlene Ölsorte (Viskosität)
Siehe Seite 8-1.
Füllmenge
Gesamtfüllmenge
4,2 L
Ölwechsel ohne Filterwechsel
3,5 L
Ölwechsel mit Filterwechsel
3,6 L
G_4tx_Periodic.fm Page 9 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-10
6
8. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Un-
dichtigkeiten prüfen. Tritt irgendwo Öl
aus, den Motor sofort abstellen und
die Ursache feststellen.
9. Den Motor abstellen und den Ölstand
erneut prüfen.
GAU03024*
Kühlflüssigkeit1. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter bei kaltem Motor kon-
trollieren. (Der Kühlflüssigkeitsstand
verändert sich mit der Motortempera-
tur.) Die Kühlflüssigkeit muß zwischen
der Minimal- und Maximalstand-Mar-
kierung stehen.
2. Die Sitzbank abnehmen. (Siehe dazu
Seite 3-12.)
3. Falls der Kühlflüssigkeitsstand unter
der Minimalstand-Markierung liegt,
Kühlflüssigkeit bis zur Maximalstand-
Markierung einfüllen.4. Die Sitzbank montieren.
GCA00041
ACHTUNG:@ Hartes Wasser oder Salzwasser sind für
den Motor schädlich. Spezielle Kühlflüs-
sigkeit verwenden. @
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand
3. Minimalstand
1. Kühlflüssigkeits-AusgleichsbehälterdeckelAusgleichsbehälter-Fassungsvermögen
0,3 L
