2000 YAMAHA TDM 850 Betriebsanleitungen (in German)

G_4tx_Functions.fm Page 19 Saturday, October 16, 1999 2:25 PM

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ....................................................... 4-1
G_4tx_PreopTOC.fm Page 1 Saturday, October 16, 1999 2:25 PM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU00340
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seite
Vorderradbremse• Funktion prüfen und Bremsflüssigkeitstand kontrollieren, Anlage auf Un-
dichtigkeit prüfen.
• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen.
3-9, 6-20–6-23
Hinterradbremse• Funktion prüfen und Bremsflüssigkeitstand kontrollieren, Anlage auf Un-
dichtigkeit prüfen.
• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen.
Kupplung• Funktion prüfen und Spiel kontrollieren.
• Gegebenenfalls einstellen.3-8, 6-19–6-20
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-16, 6-25
Motoröl• Ölstand prüfen.
• Gegebenenfalls Öl nachfüllen.6-8–6-10
Kühlflüssigkeits-Ausgleichsbehälter• Kühlflüssigkeitsstand prüfen.
• Ggf. Kühlflüssigkeit nachfüllen.6-10
Antriebskette• Zustand und Durchhang prüfen.
• Gegebenenfalls einstellen.6-23–6-24
Räder, Reifen• Auf Beschädigung prüfen; Reifenluftdruck und Profiltiefe kontrollieren. 6-17–6-19, 6-28
Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-24–6-25
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-25
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-25
Seitenständer-Klappmechanismus• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-26
G_4tx_Preop.fm Page 1 Saturday, October 16, 1999 2:25 PM

Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene
Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
WARNUNG
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme feststellen und beheben.Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls nachziehen.–
Beleuchtung, Kontrolleuchten und
Schalter• Funktion prüfen. 6-30–6-32
Kraftstoff• Kraftstoffstand prüfen.
• Gegebenenfalls tanken.3-11 Bezeichnung Ausführung Seite
G_4tx_Preop.fm Page 2 Saturday, October 16, 1999 2:25 PM

G_4tx_Preop.fm Page 3 Saturday, October 16, 1999 2:25 PM

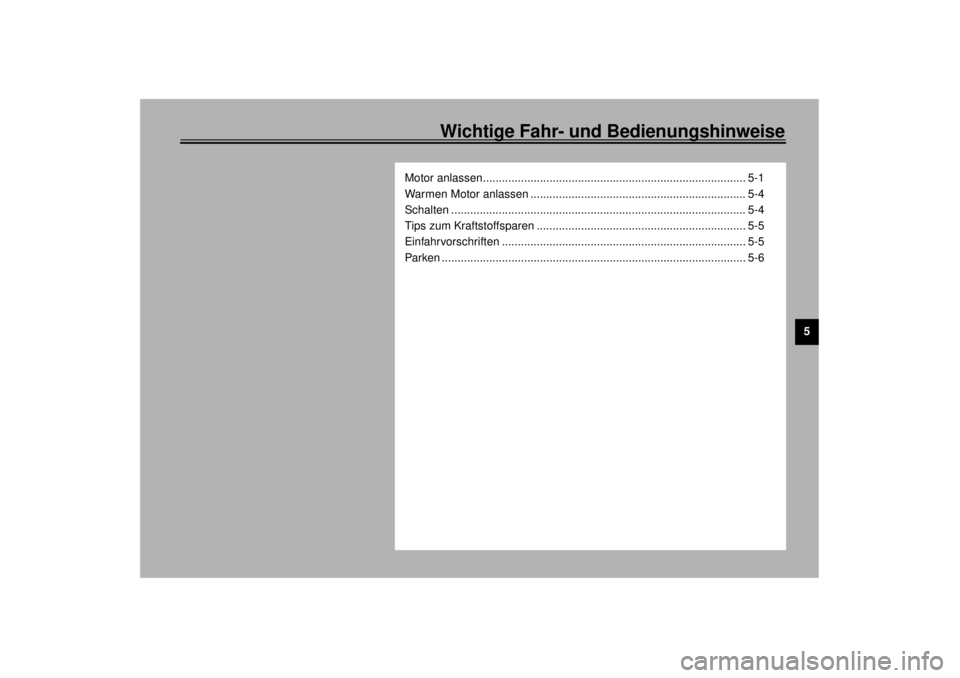

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen................................................................................... 5-1
Warmen Motor anlassen .................................................................... 5-4
Schalten ............................................................................................. 5-4
Tips zum Kraftstoffsparen .................................................................. 5-5
Einfahrvorschriften ............................................................................. 5-5
Parken ................................................................................................ 5-6
G_4tx_OperationTOC.fm Page 1 Saturday, October 16, 1999 2:26 PM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
@ l
Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und der
Bedienung seines Fahrzeugs gut
vertraut machen. Der YAMAHA-
Händler gibt bei Fragen gerne Aus-
kunft.
l
Den Motor keinesfalls in geschlos-
senen Räumen anlassen und be-
treiben. Abgase sind äußerst giftig
und führen in kurzer Zeit zu Be-
wußtlosigkeit und Tod. Daher den
Motor nur an gut belüftetem Ort lau-
fen lassen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
@
GAU01665*
Motor anlassenHINWEIS:@ Das Motorrad ist mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet. Der Motor kann nur unter einer
der folgenden Bedingungen gestartet wer-
den:l
Das Getriebe befindet sich in der Leer-
laufstellung (N).
l
Der Seitenständer ist hochgeklappt
und der Kupplungshebel bei eingeleg-
tem Gang gezogen.
Niemals mit ausgeklapptem Seitenständer
fahren!
@
GW000054
WARNUNG
@ Bevor die nachfolgenden Schritte zur
Prüfung des Zündunterbrechungs- und
Anlaßsperrschalter-Systems ausgeführt
werden, unbedingt die Funktion von Sei-
tenständer- und Kupplungsschalter prü-
fen. (Siehe dazu Seite 3-17.) @
G_4tx_Operation.fm Page 1 Saturday, October 16, 1999 2:26 PM

Wichtige Fahr- und Bedienungshinweise
5-2
5
CF-28G
Zündschlüssel auf “ON” und Motorstoppschalter
auf “ ” stellen.
Starterschalter drücken. Motor springt an.Seitenständer hochklappen und Gang einlegen.
Seitenständer hochgeklappt und Gang eingelegt
Motorrad fahrbereit
Motorrad fahrbereit
Getriebe in Leerlaufstellung (N) und Seitenständer
ausgeklappt
Kupplungshebel ziehen und Starterschalter drücken.
Motor springt an.
G_4tx_Operation.fm Page 2 Saturday, October 16, 1999 2:26 PM
