2000 YAMAHA SR125 Manuale duso (in Italian)

7-1
7
HAU01518
7-CURA E DEPOSITO DELLA MOTOCICLETTA
CuraL’esposizione della sua tecnologia rende
una motocicletta affascinante ma allo stes-
so tempo vulnerabile. Anche se i compo-
nenti impiegati sono di alta qualità, non tutti
sono resistenti alla ruggine. Anche se un
tubo di scappamento arrugginito può non
essere notato in un’automobile, fa sicura-
mente un brutto effetto su una motocicletta.
Una cura frequente e corretta, però, con-
serva il buon aspetto della moto, ne prolun-
ga la vita utile e mantiene le prestazioni.
Inoltre la garanzia stabilisce che il mezzo
deve essere tenuto con cura. Per tutti que-
sti motivi, consigliamo di seguire le seguenti
precauzioni per la pulizia e il deposito.Prima di pulire
1. Coprire le bocche della marmitta con
buste di plastica.
2. Assicurarsi che tutti i tappi e coperchi
e tutti gli accoppiatori elettrici e con-
nettori, inclusi i cappucci delle cande-
le, siano installati saldamente.
3. Rimuovere sporco resistente, come
olio bruciato sul carter, con un agente
sgrassante e una spazzola, ma non
applicare mai tali prodotti a sigilli,
guarnizioni, ruote dentate, la catena di
trasmissione o gli assali delle ruote.
Risciacquare sempre via lo sporco e
lo sgrassante con acqua.Pulizia
Dopo l’uso normale
Rimuovere lo sporco con acqua calda, un
detergente neutro e una spugna morbida
pulita, quindi risciacquare con acqua pulita
abbondante. Usare uno spazzolino da denti
o da bottiglie per le parti difficlida raggiun-
gere. Sporco resistente e insetti spiaccicati
possono essere rimossi più facilmente se si
lascia un panno bagnato sull’area in que-
stione per qualche minuto prima di pulire.
H_3mw.book Page 1 Wednesday, October 4, 2000 7:22 PM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-2
7
HCA00010
ATTENZIONE:@ l
Evitare di usare pulitori per ruote a
forte acidità, particolarmente sulle
ruote con raggi. Se si usano tali
prodotti per sporco resistente, non
lasciarli applicati per un tempo più
lungo di quello specificato, risciac-
quare bene con acqua e quindi
asciugare immediatamente l’area e
applicare uno spray di protezione
dalla corrosione.
l
Una pulizia impropria può danneg-
giare parabrezza, carenature, pan-
nelli e altre parti in plastica. Usare
solo un panno morbido pulito o una
spugna con detergente delicato e
acqua per pulire la plastica.
l
Non usare alcun prodotto chimico
forte sulle parti in plastica. Assicu-
rarsi di evitare di usare panni o spu-
gne che sono stati in contatto con
prodotti di pulizia forti o abrasivi,
solventi o acquaragia, carburante
(benzina), prodotti per la rimozione
o la protezione dalla ruggine, fluido
per freni, antigelo o elettrolito.
l
Non usare lavaggi ad alta pressione
o pulizia a getto di vapore perché
possono causare la penetrazione di
acqua e deterioramento delle se-
guenti aree: sigilli (dei cuscinetti
ruote, cuscinetti forcellone, forcelle
e freni), componenti elettriche (ac-
coppiatori, connettori, strumenti,
interruttori e luci), tubi e aperture di
sfiato.
l
Per motociclette dotate di parabrez-
za: Non usare prodotti di pulizia for-
ti o spugne ruvide perché possono
causare opacità e graffi. Alcuni pro-
dotti di pulizia per plastica possono
lasciare graffi sul parabrezza. Col-
laudare il prodotto su una piccola
area nascosta del parabrezza per
verificare che non rimangano graffi.
Se il parabrezza è graffiato, usare
un composto di lucidatura plastica
di buona qualità dopo il lavaggio.
@
H_3mw.book Page 2 Wednesday, October 4, 2000 7:22 PM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-3
7
Dopo la guida sotto la pioggia, vicino almare o su strade cosparse di salePoiché il salmastro del mare e il sale sparso
sulle strade in inverno sono estremamente
corrosivi in combinazione con l’acqua, ese-
guire i seguenti punti dopo ciascuna guida
sotto la pioggia, vicino al mare o su strade
cosparse di sale. (Il sale applicato in inver-
no può rimanere ancora sulle strade fino
alla primavera.)
1. Pulire la motocicletta con acqua fred-
da e sapone dopo che il motore si è
raffreddato.
HCA00012
ATTENZIONE:@ Non usare acqua calda perché aumenta
l’azione corrosiva del sale. @2. Assicurarsi di applicare uno spray di
protezione dalla corrosione su tutte le
superfici metalliche (anche quelle cro-
mate o placcate in nichel) per preveni-
re la corrosione.Dopo la pulizia
1. Asciugare la motocicletta con un pan-
no di camoscio o un panno assorben-
te.
2. Asciugare immediatamente la catena
di trasmissione e lubrificarla per evita-
re che arrugginisca.
3. Usare un lucido per cromo per lucida-
re le parti in cromo, alluminio e acciaio
inossidabile, incluso il sistema di scap-
pamento. (Anche le scoloriture di origi-
ne termica dei sistemi di scappamento
in acciaio inossidabile possono essere
rimosse con la lucidatura.)
4. Per prevenire la corrosione, si consi-
glia di applicare uno spray di protezio-
ne dalla corrosione su tutte le superfici
metalliche (anche quelle cromate o
placcate in nichel).
5. Usare olio spray come pulitore univer-
sale per rimuovere eventuale sporco
rimanente.
6. Ritoccare con vernici i piccoli graffi
causati da pietre, ecc.
7. Applicare cera a tutte le parti vernicia-
te.
8. Lasciare che la motocicletta si asciu-
ghi completamente prima di riporla o
coprirla.
HWA00001
AVVERTENZA
@ Assicurarsi che non siano presenti olio
o cera sui freni e sui pneumatici. Se ne-
cessario, pulire i dischi e le guarnizioni
dei freni con un normale pulitore per di-
schi freni o acetone e lavare i pneumati-
ci con acqua tiepida e sapone delicato.
Quindi collaudare con attenzione le pre-
stazioni di frenata e la tenuta in curva
della motocicletta. @
H_3mw.book Page 3 Wednesday, October 4, 2000 7:22 PM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-4
7
HCA00013
ATTENZIONE:@ l
Applicare olio spray e cera in mo-
derazione e rimuovere ogni ecces-
so.
l
Non applicare mai olio o cera alla
parti in gomma o plastica, ma trat-
tarle con un prodotto appropriato.
l
Evitare di usare prodotti di pulizia
abrasivi perché grattano via la ver-
nice.
@NOTA:@ Consultare un concessionario Yamaha per
consigli sui prodotti da usare. @
DepositoPeriodi brevi
Riporre sempre la motocicletta in un luogo
fresco e asciutto e se necessario protegger-
la dalla polvere con una copertura porosa.
HCA00014
ATTENZIONE:@ l
Se si ripone la motocicletta in una
stanza poco ventilata o la si copre
con un telo di plastica mentre è an-
cora umida, acqua e umidità posso-
no penetrare e causare la
formazione di ruggine.
l
Per evitare corrosione, evitare can-
tine umide, stalle (per la presenza
di ammoniaca) e aree in cui sono
conservati prodotti chimici forti.
@
Periodi lunghi
Prima di riporre la motocicletta per qualche
mese:
1. Seguire tutte le istruzioni nella sezione
“Cura” di questo capitolo.
2. Svuotare le camere galleggiante del
carburatore allentando i bulloni di
spurgo: questo evita la formazione di
depositi di carburante. Versare il car-
burante spurogato nel serbatoio car-
burante.
3. Per motociclette dotate di rubinetto
carburante con posizione “OFF”: Gira-
re il rubinetto carburante su “OFF”.
4. Riempire il serbatoio carburante e ag-
giungere stabilizzatore carburante (se
reperibile) per evitare che il serbatoio
carburante arrugginisca e che il carbu-
rante vada a male.
5. Eseguire i seguenti punti per proteg-
gere i cilindri, gli anelli pistone, ecc.
dalla corrosione.
H_3mw.book Page 4 Wednesday, October 4, 2000 7:22 PM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-5
7
a. Rimuovere i cappucci candela e le
candele.
b. Versare un cucchiaino di olio motore
in ciascuna cavità candela.
c. Applicare i cappucci candela alle can-
dele e collocare le candele sul cilindro
in modo che gli elettrodi siano collegati
a massa. (Questo limita le scintille du-
rante il punto successivo.)
d. Far girare il motore più volte con lo
starter. (Questo copre di olio le pareti
del cilindro.)
e. Rimuovere i cappucci candela dalle
candele, installare le candele e quindi
applicare i cappucci candela.
HWA00003
AVVERTENZA
@ Quando si fa girare il motore assicurarsi
di collegare a massa gli elettrodi delle
candele per evitare danni o lesioni dovu-
ti a scintille. @
6. Lubrificare tutti i cavi di controllo e i
punti di perno di tutte le leve e pedali
nonché del cavalletto laterale/cavallet-
to centrale.
7. Controllare e se necessario corregge-
re la pressione dei pneumatici, quindi
sollevare la motocicletta in modo che
entrambe le ruote non tocchino il terre-
no. Oppure girare un poco le ruote
ogni mese per evitare che i pneumatici
siano danneggiati in un punto.
8. Coprire le bocche di scappamento con
buste di plastica per evitare la pene-
trazione di umidità.9. Rimuovere la batteria e caricarla com-
pletamente. Riporla in un luogo fresco
e asciutto e ricaricarla una volta al me-
se. Non riporre la batteria in luoghi
estremamente caldi o freddi (meno di
0 °C o più di 30 °C). Per maggior infor-
mazioni, vedere “Deposito della batte-
ria” nel capitolo “MANUTENZIONE
PERIODICA E PICCOLE RIPARA-
ZIONI”.
NOTA:@ Eseguire eventuali riparazioni necessarie
prima di riporre la motocicletta. @
H_3mw.book Page 5 Wednesday, October 4, 2000 7:22 PM

8-1
8
HAU01038

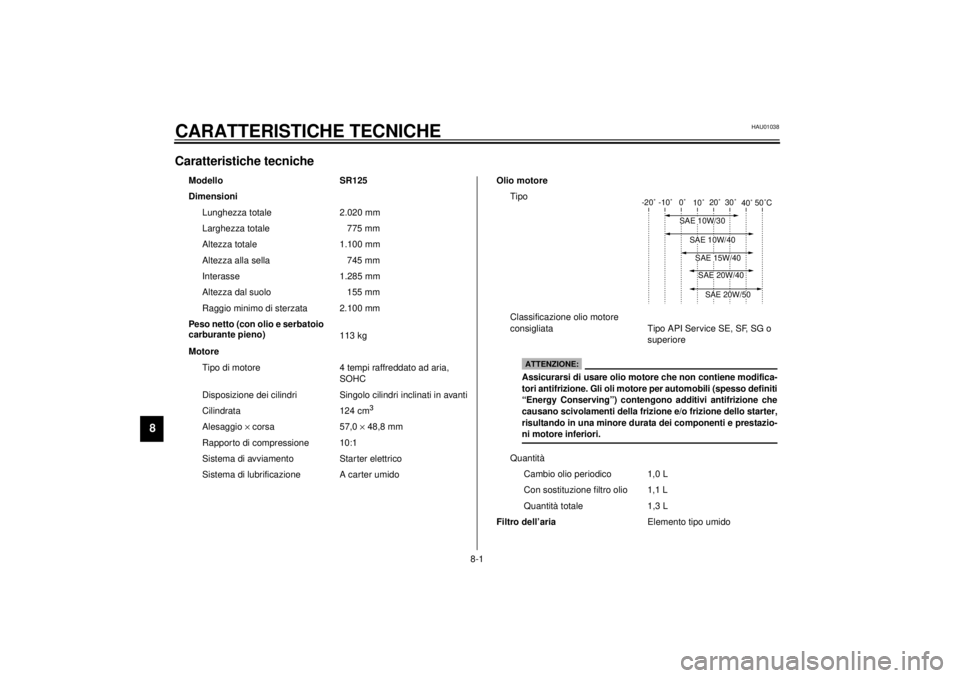

8-CARATTERISTICHE TECNICHECaratteristiche tecnicheCS-01I
Modello SR125
Dimensioni
Lunghezza totale 2.020 mm
Larghezza totale 775 mm
Altezza totale 1.100 mm
Altezza alla sella 745 mm
Interasse 1.285 mm
Altezza dal suolo 155 mm
Raggio minimo di sterzata 2.100 mm
Peso netto (con olio e serbatoio
carburante pieno)
113 kg
Motore
Tipo di motore 4 tempi raffreddato ad aria,
SOHC
Disposizione dei cilindri Singolo cilindri inclinati in avanti
Cilindrata 124 cm
3
Alesaggio ´ corsa 57,0 ´ 48,8 mm
Rappor to di compressione 10:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter umidoOlio motore
Tipo
Classificazione olio motore
consigliata Tipo API Service SE, SF, SG o
superiore
Quantità
Cambio olio periodico 1,0 L
Con sostituzione filtro olio 1,1 L
Quantità totale 1,3 L
Filtro dell’ariaElemento tipo umido
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“Energy Conserving”) contengono additivi antifrizione che
causano scivolamenti della frizione e/o frizione dello starter,
risultando in una minore durata dei componenti e prestazio-
ni motore inferiori.
H_3mw.book Page 1 Wednesday, October 4, 2000 7:22 PM

CARATTERISTICHE TECNICHE
8-2
8
Carburante
Tipo Benzina senza piombo normale
Capacità del serbatoio
carburante 10,0 L
Quantità di riserva 1,6 L
Carburatore
Tipo ´ quantità Y24P ´ 1
Fabbricante TEIKEI
Candela
Fabbricante/Tipo NGK / DR8EA
Distanza 0,6 ~ 0,7 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 3.318
Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 3,500
Numero di denti della ruota
dentata (davanti/posteriore) 49/14
Tipo di trasmissione A 5 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sini-
stroRapporti di riduzione
1ª 2,250
2ª 1,476
3ª 1,125
4ª 0,926
5ª 0,793
Parte ciclistica
Tipo di telaio Diamante
Angolo di incidenza 26°45¢
Avancorsa 90 mm
Pneumatici
Davanti
Tipo Senza camera d’aria
Misura 3,00-17 45P
Fabbricante/
modello Inoue / 8F
Po s t e r i o r e
Tipo Senza camera d’aria
Misura 3,50-16 52P
Fabbricante/
modello Inoue / 8RA
H_3mw.book Page 2 Wednesday, October 4, 2000 7:22 PM

CARATTERISTICHE TECNICHE
8-3
8
Carico massimo* 160 kg
Pressione dell’aria
(pneumatico freddo)
Fino a carico 90 kg*
Davanti 175 kPa (1,75 kg/cm
2, 1,75 bar)
Posteriore 200 kPa (2,00 kg/cm2, 2,00 bar)
90 kg ~ Carico massimo*
Davanti 175 kPa (1,75 kg/cm2, 1,75 bar)
Posteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
* Il carico è il peso totale dei bagagli, del pilota, del passeggero e
degli accessori
Ruote
Davanti
Tipo Raggio
Misura 17 ´ 1,60
Po st e r i o re
Tipo Raggio
Misura 16 ´ 1,85
Freni
Davanti
Tipo Freno a singolo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4 o DOT3Po s t e r i o r e
Tipo Freno a tamburo
Funzionamento Azionamento con il piede destro
Sospensione
Davanti
Tipo Forcella telescopica
Po s t e r i o r e
Tipo Forcellone
Ammortizzatori
Davanti Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Corsa della ruota
Davanti 120 mm
Po s t e r i o r e 7 6 m m
Parte elettrica
Sistema di accensione C.D.I.
Sistema di generatore
Tipo Generatora C.D.I.
Uscita standard 14V, 9 A 5.000 giri/min
Batteria
Tipo 12N7-3B-1
Tensione,
capacità 12 V, 7 AH
H_3mw.book Page 3 Wednesday, October 4, 2000 7:22 PM
