Sicherheit hat Vorfahrt
Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit
und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen.
Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen.
Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung
unerläßlich. Und was für das Fahrzeug gilt, trifft auch für den Fahrer zu: Nur gesund, ausgeschlafen
und absolut fit sind wir in der Lage, unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel
und Alkohol sind selbstverständlich tabu. Beim Zweirad kommt es – noch mehr als beim Auto – darauf
an, daß der Fahrer jederzeit in absoluter Höchstform ist. Durch Alkohol steigt die Risikobereitschaft
stark an. Deshalb ist er auch bereits in kleinen Mengen gefährlich.
Optimale Schutzkleidung gehört zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Autofah-
ren. Ein vollständiger Schutzanzug (Lederkombi oder zerreißfester Textilanzug mit Protektoren), robuste
Stiefel, spezielle Motorrad-Handschuhe und ein geprüfter, perfekt sitzender Helm sind obligatorisch.
Aber Vorsicht: Häufig verführt sehr gute Schutzkleidung zu leichtsinnigen Fahrmanövern. Insbesondere
durch den Vollvisierhelm und einen starken Lederanzug entsteht ein trügerisches Schutz- und Sicher-
heitsgefühl. Man glaubt, unverletzlich zu sein. Vergessen Sie aber nicht: Der Motorradfahrer hat keine
Knautschzone. Wer seine Gefühle nicht selbstkritisch kontrolliert, läuft Gefahr, risikoreicher und vor al-
lem schneller zu fahren als gesund ist. Dies gilt insbesondere bei Regenwetter. Der gute Motorradfahrer
fährt vorausschauend, souverän und defensiv! Er verhindert Unfälle, auch wenn andere Verkehrsteil-
nehmer Fehler begehen.
Gute Fahrt!
G_3mw.book Page 1 Friday, March 30, 2001 1:58 PM

2-1
2
GAU00026

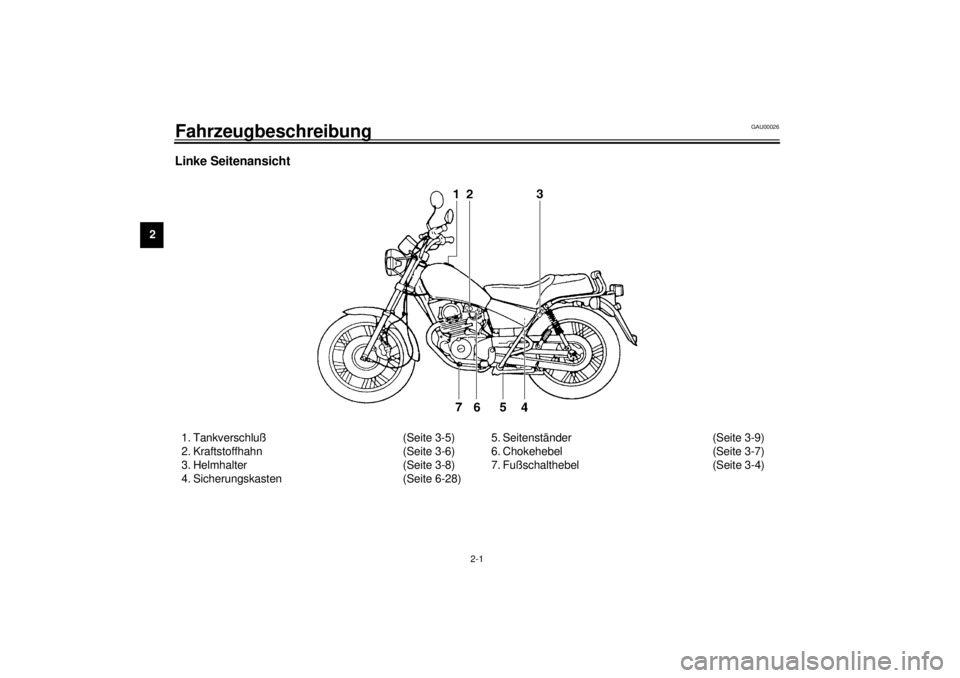

2-FahrzeugbeschreibungLinke Seitenansicht1. Tankverschluß (Seite 3-5)
2. Kraftstoffhahn (Seite 3-6)
3. Helmhalter (Seite 3-8)
4. Sicherungskasten (Seite 6-28)5. Seitenständer (Seite 3-9)
6. Chokehebel (Seite 3-7)
7. Fußschalthebel (Seite 3-4)
G_3mw.book Page 1 Friday, March 30, 2001 1:58 PM

Fahrzeugbeschreibung
2-2
2
Rechte Seitenansicht8. Sitzbank (Seite 3-8)
9. Federvorspannring (Seite 3-9)
10. Bordwerkzeug (Seite 6-1)
11. Luftfilter (Seite 6-10)12. Motoröl-Einfüllschraubverschluß
13. Fußbremshebel (Seite 3-5)
14. Fußraste
15. Batterie (Seite 6-26)
G_3mw.book Page 2 Friday, March 30, 2001 1:58 PM

Fahrzeugbeschreibung
2-3
2

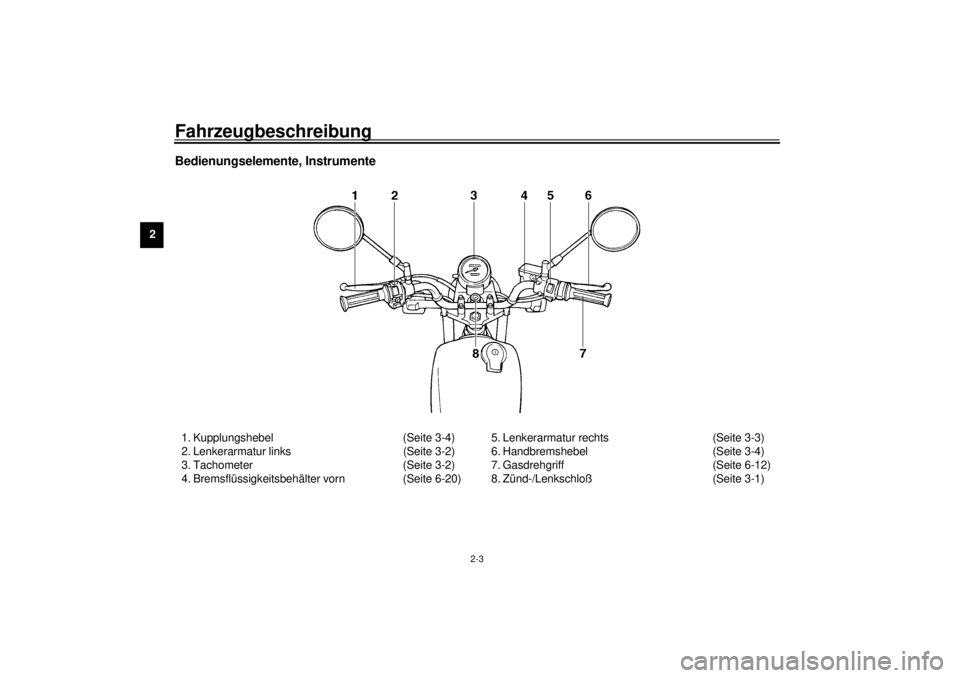

Bedienungselemente, Instrumente1. Kupplungshebel (Seite 3-4)
2. Lenkerarmatur links (Seite 3-2)
3. Tachometer (Seite 3-2)
4. Bremsflüssigkeitsbehälter vorn (Seite 6-20)5. Lenkerarmatur rechts (Seite 3-3)
6. Handbremshebel (Seite 3-4)
7. Gasdrehgriff (Seite 6-12)
8. Zünd-/Lenkschloß (Seite 3-1)
G_3mw.book Page 3 Friday, March 30, 2001 1:58 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren FunktionGAU00029*
Zünd-/LenkschloßDas Zündschloß schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet, und der Schlüssel kann abgezogen
werden.
GAU00040
LOCK

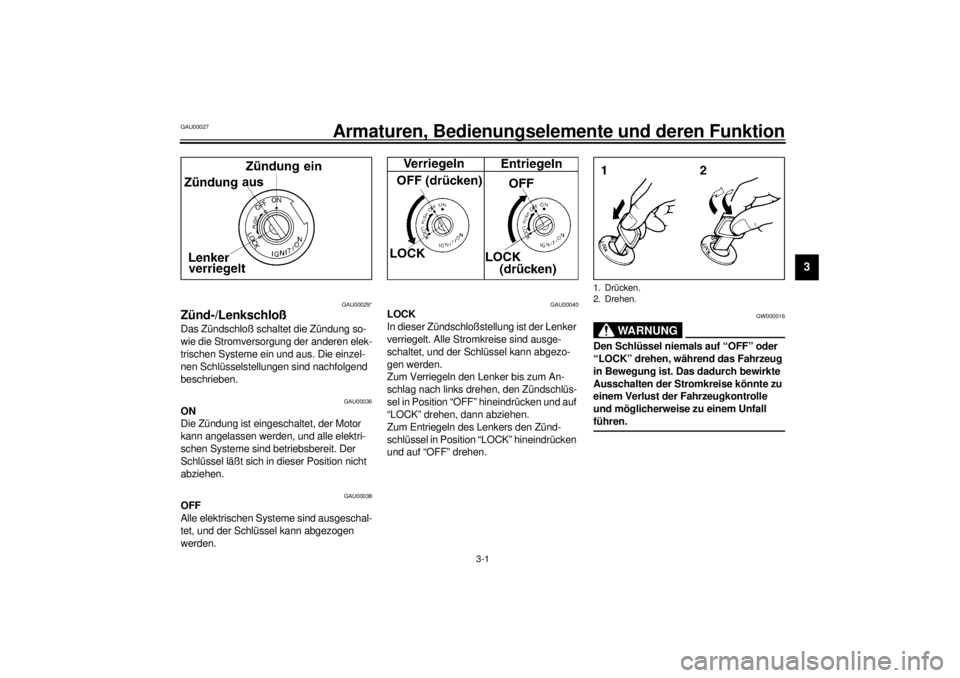

In dieser Zündschloßstellung ist der Lenker
verriegelt. Alle Stromkreise sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden.
Zum Verriegeln den Lenker bis zum An-
schlag nach links drehen, den Zündschlüs-
sel in Position “OFF” hineindrücken und auf
“LOCK” drehen, dann abziehen.
Zum Entriegeln des Lenkers den Zünd-
schlüssel in Position “LOCK” hineindrücken
und auf “OFF” drehen.
GW000016
WARNUNG
@ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. @1. Drücken.
2. Drehen.
G_3mw.book Page 1 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU00056
Warn-/Kontrolleuchten
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00095*
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Damit kann z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt wer-
den, was die Planung von Tankintervallen
erlaubt.
GAU00118
Lenkerarmaturen
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwerfer,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
In der Position “ ” sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das Rücklicht eingeschaltet.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.

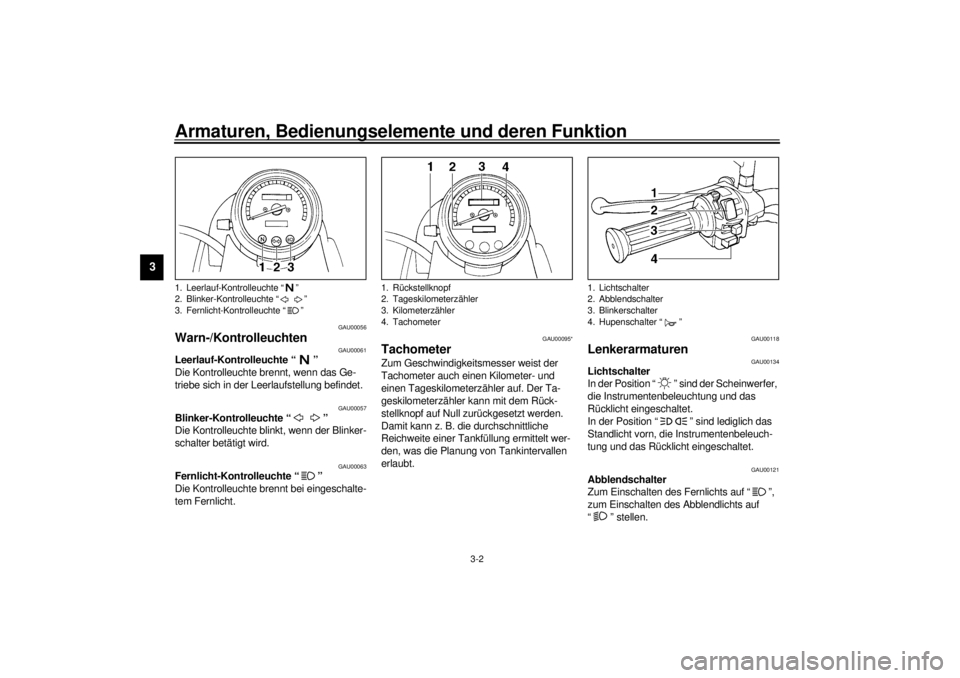

1. Leerlauf-Kontrolleuchte “ ”
2. Blinker-Kontrolleuchte “ ”
3. Fernlicht-Kontrolleuchte “ ”
1. Rückstellknopf
2. Tageskilometerzähler
3. Kilometerzähler
4. Tachometer
1. Lichtschalter
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
G_3mw.book Page 2 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung “ ” drücken; vor dem Links-
abbiegen den Schalter in Richtung “ ”
drücken. Sobald der Schalter losgelassen
wird, kehrt er in seine Mittelstellung zurück.
Um die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen,
z. B. bei überdrehendem Motor, klem-
mender Drosselklappe oder Umfallen des
Motorrads. Der Motor kann nur in Schal-
terstellung “ ” laufen. Den Schalter nur
in Notsituationen auf “ ” stellen.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen. @
1. Motorstoppschalter
2. Starterschalter “ ”
G_3mw.book Page 3 Friday, March 30, 2001 1:58 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00152

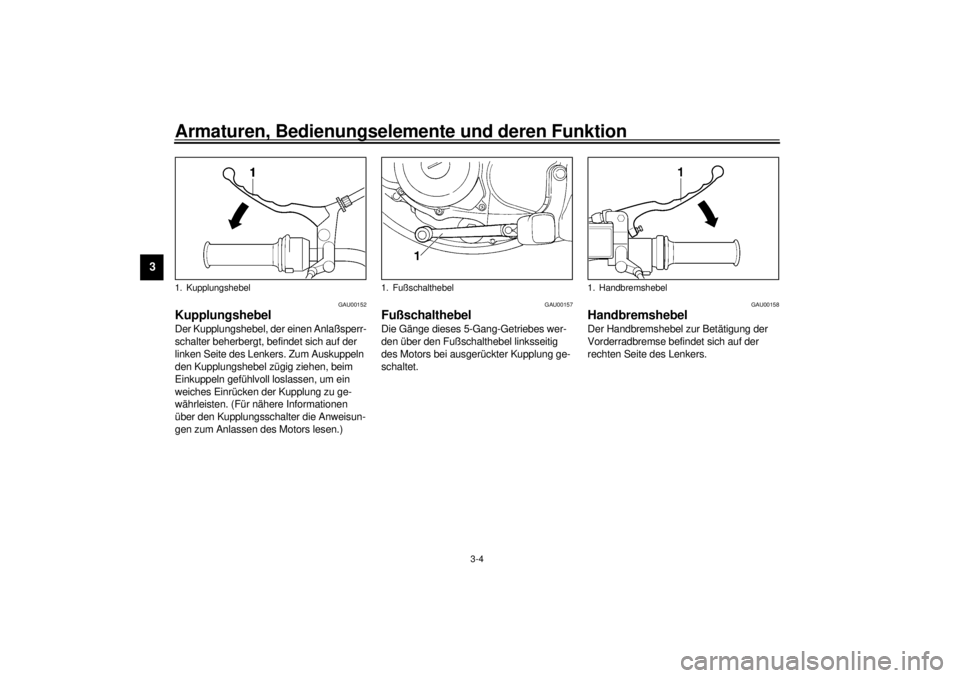

KupplungshebelDer Kupplungshebel, der einen Anlaßsperr-
schalter beherbergt, befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten. (Für nähere Informationen
über den Kupplungsschalter die Anweisun-
gen zum Anlassen des Motors lesen.)
GAU00157
FußschalthebelDie Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU00158
HandbremshebelDer Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
1. Kupplungshebel
1. Fußschalthebel
1. Handbremshebel
