1990 VOLKSWAGEN CORRADO Repair Manual

A/C COMPRESSOR SERVICING
Article Text (p. 19)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:41PMFig. 14: Removing Rotary Vane Compressor Shaft Seal (Panasonic)
Courtesy of Chrysler Motors.
SANDEN SCROLL CLUTCH & SHAFT SEAL R & I
NOTE: Check compressor refrigerant oil level when replacing seals.
Removal
1) Secure 2 box-end wrenches, to hold armature plate, using
two 6 mm bolts 1 in. (25 mm) or longer. Holding box-end wrenches, use
a socket and ratchet to remove clutch hub nut.
2) Remove armature plate. See Fig. 15. Remove snap ring with
internal snap ring pliers. Remove clutch hub. Remove snap ring and
clutch coil.
3) Remove bolts retaining front housing. Remove front housing
and "O" ring from compressor. Remove shaft seal from shaft. Remove
snap ring from back side of front housing. Remove seal plate.
4) Use brass drift and hammer to lightly tap shaft bearing
from front housing. Remove felt seal.
NOTE: Do not touch the sealing surfaces of the shaft seal carbon
ring and shaft seal plate.
Installation
1) Lubricate shaft seal with compressor oil. Align notches on
shaft seal with notches on crank shaft. Install shaft seal plate on
the front housing. Install front seal housing to compressor.
2) Use Press Tool (MB991301) to install felt into front
housing. Make sure felt metal section faces up. Use Press Tool

A/C COMPRESSOR SERVICING
Article Text (p. 20)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:41PM
(MB991301) to press bearing into front housing.
3) Align and install clutch coil. Install snap ring so that
the tapered surface is facing outward. Install clutch hub. Install
snap ring. Install armature plate, aligning raised area to notch.
4) Secure 2 box-end wrenches, to hold armature plate, using
two 6 mm bolts 1 in. (25 mm) or longer. Holding box-end wrenches, use
a socket and ratchet to tighten clutch hub nut to 12 ft. lbs. (16 N.
m).
5) Use feeler gauge to measure distance between armature and
clutch hub. If gap is not .01-.02" (.25-.51 mm), remove clutch
assembly and add or remove shims accordingly. See Fig. 13.Fig. 15: Sanden Scroll Compressor
Courtesy of Chrysler Motors.
SANDEN 5-CYL CLUTCH R & I
Removal
1) Hold clutch hub stationary and remove shaft nut. Remove
clutch plate using puller. Remove external front housing snap ring and
internal bearing snap ring. See Fig. 16.
2) Install puller and pull rotor assembly off. remove 3
screws and clutch coil. Use driver and hammer to drive bearing out
from hub.
Installation
1) Install new bearing; ensure installer contacts outer race
of bearing. Install snap ring and ensure bearing turns freely. Install

A/C COMPRESSOR SERVICING
Article Text (p. 21)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:41PM
clutch coil on compressor.
2) Support compressor on rear mounting ears. Align rotor on
front housing hub. Use adapter and press to install rotor (or drive
into place with soft mallet). After rotor is seated, install front
snap ring.
SANDEN 5-CYL SHAFT SEAL R & I
NOTE: Check compressor refrigerant oil level when replacing seals.
Removal
1) Hold clutch hub stationary and remove shaft nut with thin
wall socket. Use clutch plate puller to remove clutch plate. Tap key
out of slot in crankshaft.
2) Remove seal retainer with seal remover and 3/4" socket
wrench. Use seal seat remover tongs to pull seal seat off compressor
shaft. Insert seal remover into front housing and turn to engage tangs
on seal. Lift seal out. Remove seal "O" ring from front housing, being
careful not to scratch shaft.
Installation
1) Coat "O" ring with refrigerant oil and install into
groove. Load a new seal onto installer, being careful not to touch
carbon sealing surface with fingers. Install shaft protector. Dip seal
in refrigerant oil and install on shaft. Rotate seal clockwise until
seal fits into flats on shaft. Remove seal installer by turning
counterclockwise.
2) Coat seal seat with refrigerant oil and install with
tongs. Reinstall seal seat retainer (with flat side down). Install
shims and shaft key. Rotate shaft several times to help break in seal.
3) Use a press to install clutch plate. Make sure that air
gap is .016-.031" (.41-.79 mm). Hold plate stationary and install
shaft nut.

A/C COMPRESSOR SERVICING
Article Text (p. 22)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

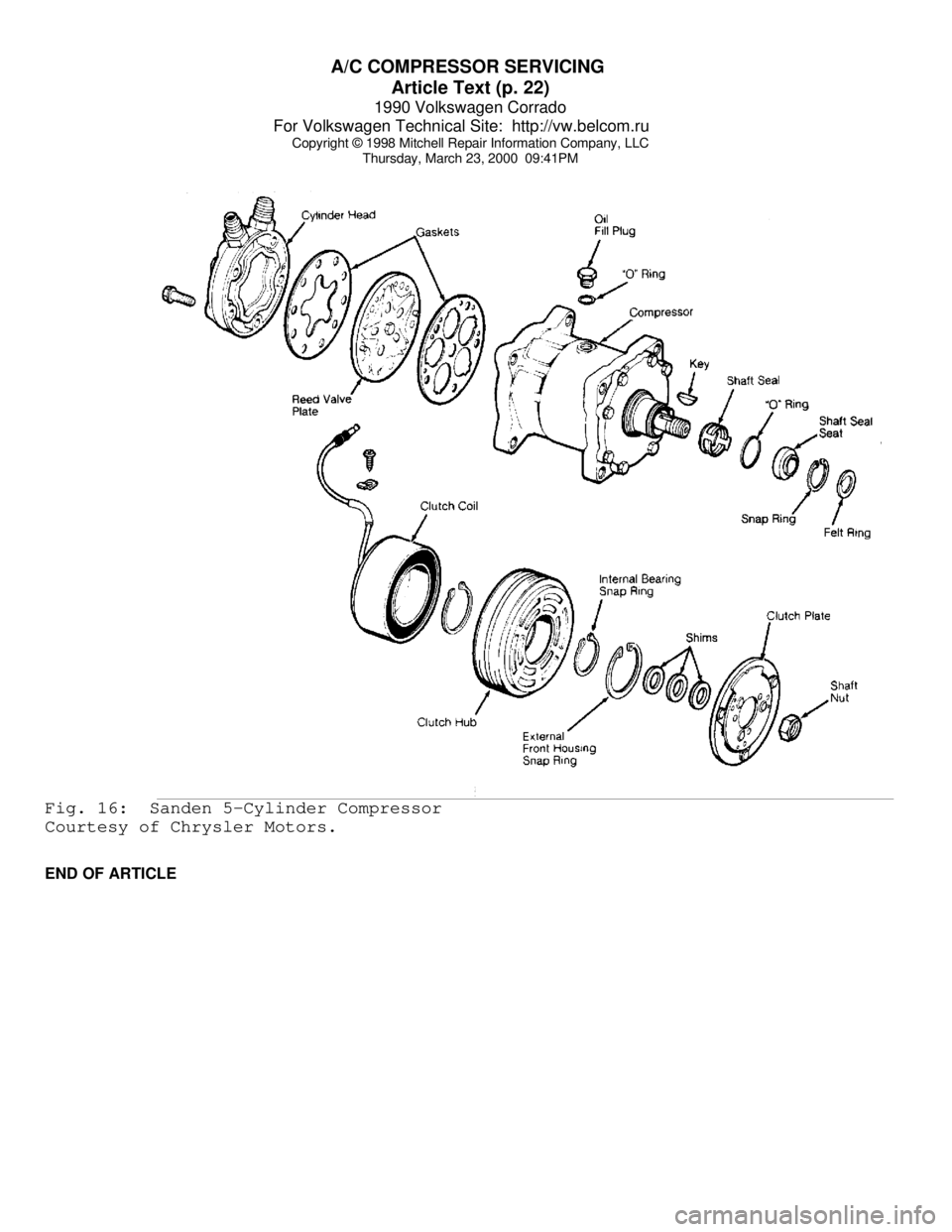

Thursday, March 23, 2000 09:41PMFig. 16: Sanden 5-Cylinder Compressor
Courtesy of Chrysler Motors.
END OF ARTICLE

A/C SYSTEM GENERAL DIAGNOSTIC PROCEDURES
Article Text
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:41PM
ARTICLE BEGINNING
1983-90 AIR CONDITIONING & HEAT
General Servicing Diagnostic Procedures
All Import Makes & Models
Diagnosis is an important first step in A/C system servicing.
To save time and effort, systems should be carefully checked to
identify the causes of poor performance. By using the following
diagnostic charts, defective components or system damage can be
quickly located. To identify problems that are specific to one system,
refer to the repair section of this manual. The charts in this section
apply to all systems.
ALTITUDE PRESSURE VARIATIONS
ALTITUDE PRESSURE VARIATIONS TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄAltitude Absolute Gauge Altitude
(Ft. Above Pressure of Correction
Sea Level) Atmosphere (psi) (1) (psi)
0 ........................... 14.7 ............................. 0
1000 ........................ 14.2 .......................... -0.5
2000 ........................ 13.7 .......................... -1.0
3000 ........................ 13.2 .......................... -1.5
4000 ........................ 12.7 .......................... -2.0
5000 ........................ 12.2 .......................... -2.5
6000 ........................ 11.7 .......................... -3.0
7000 ........................ 11.3 .......................... -3.4
8000 ........................ 10.9 .......................... -3.8
9000 ........................ 10.5 .......................... -4.2
10,000 ...................... 10.1 .......................... -4.6
(1) - Subtract correction shown from gauge readings.
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ ALTITUDE VACUUM VARIATIONS
ALTITUDE VACUUM VARIATIONS TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄAltitude Absolute Gauge Altitude
(Ft. Above Pressure of Correction
Sea Level) Atmosphere (psi) (1) (psi)
0 ........................... 29.92 ............................ 0
1000 ........................ 28.92 ......................... +1.0
2000 ........................ 27.82 ......................... +2.1
3000 ........................ 26.82 ......................... +3.1
4000 ........................ 25.82 ......................... +4.1

A/C SYSTEM GENERAL DIAGNOSTIC PROCEDURES
Article Text (p. 2)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:41PM
5000 ........................ 24.92 ......................... +5.0
6000 ........................ 23.92 ......................... +6.0
7000 ........................ 23.02 ......................... +6.9
8000 ........................ 22.22 ......................... +7.7
9000 ........................ 21.32 ......................... +8.6
10,000 ...................... 20.52 ......................... +9.4
(1) - Add correction shown to gauge readings.ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ PREPARATION FOR TESTING
1) Attach Low and High pressure gauges.
2) Start engine and allow to warm up.
3) Set system to "COOL" and blower to "HIGH".
4) Open car doors and hood.
5) Run engine at fast idle for 2-3 minutes.
AIR CONDITIONING SYSTEM PERFORMANCE CHECK TABLE
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄPERFORM TESTS: SHOULD BE: IF:
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄTemperature Check Temperature Check Is
* Switch to "LOW" blower.
* Close doors.
* Check outlet temperature. 35-45
ø F Too warm - Check control
lever operation, heater
water valve, cooling
system and gauge
readings.
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄVisual Check Visual Check Shows:
* Compressor Quiet, No Leaks Noisy - Check belts, oil
level, seals, gaskets,
reed valves.
* Condenser Free of Obstructions Blocked - Clean off.
Plugged - Flush or
replace.
* Receiver-Drier Dry & warm to touch Frosty - Check for
restriction, replace
desiccant.
* Sight Glass Clear or few bubbles Bubbly, foamy or streaks
- Check gauge readings.
* High Side Lines Dry & warm to touch Frosty or very hot -
Check for restriction or
overcharge.
* Low Side Lines Dry & cool to touch Frosty or warm - Check
for restriction, low
charge or bad valve.
* Expansion Valve Dry Frosty - Check for

A/C SYSTEM GENERAL DIAGNOSTIC PROCEDURES
Article Text (p. 3)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:41PM
moisture or restriction.
Check sensing bulb.
* STV Dry & cool to touch Frosty or warm - Check
gauge readings for valve
malfunction.
* Evaporator Dry & cold to touch Freezing or warm - Check
expansion valve, STV or
thermo switch.ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄGauge Readings Gauge Readings are:
* High Side Gauge See Pressure Chart Above or below normal -
See A/C Diagnosis.
* Low Side Gauge See Pressure Chart Above or below normal -
See A/C Diagnosis.

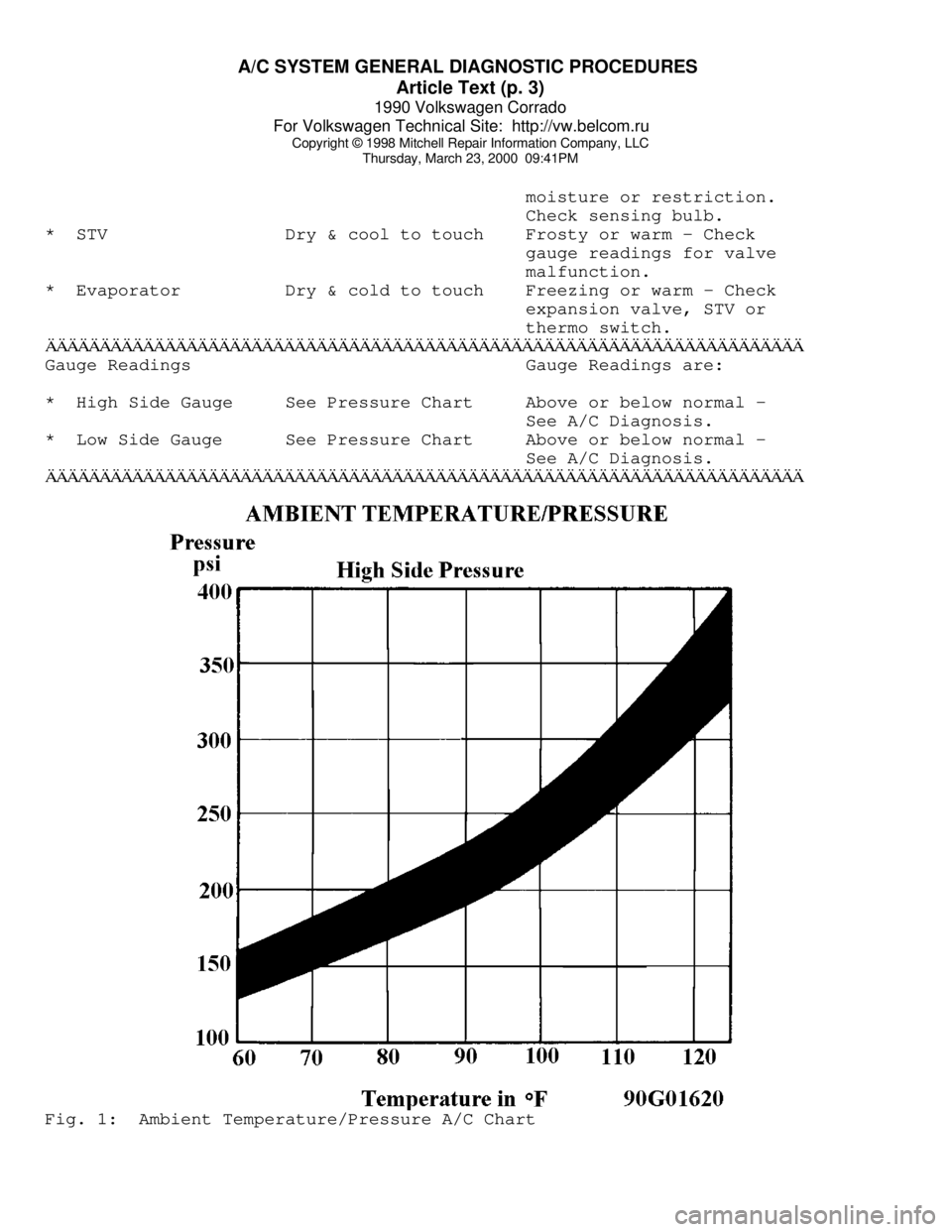

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄFig. 1: Ambient Temperature/Pressure A/C Chart

A/C SYSTEM GENERAL DIAGNOSTIC PROCEDURES
Article Text (p. 4)
1990 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Thursday, March 23, 2000 09:41PMFig. 2: Evaporator Temperature/Pressure A/C Chart
AIR CONDITIONING DIAGNOSIS WITH GAUGES FOR SYSTEMS WITH
INSUFFICIENT OR NO COOLING TABLEÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄLow Side High Side Other Symptoms (1) Diagnosis
Gauge Gauge
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄNORMAL NORMAL No or few bubbles in sight Some Air and
glass. High side gauge may Moisture in
go high. Low side gauge System
does not fluctuate with
compressor on/off cycle.
NORMAL NORMAL Cools okay in morning but Excessive
not during hot part of day. Moisture in
Bubbles in sight glass. System
Discharge air warm when low
side gauge drops into vacuum.
NORMAL NORMAL Thermostatic switch system Defective
only - compressor cycles off Thermostatic
