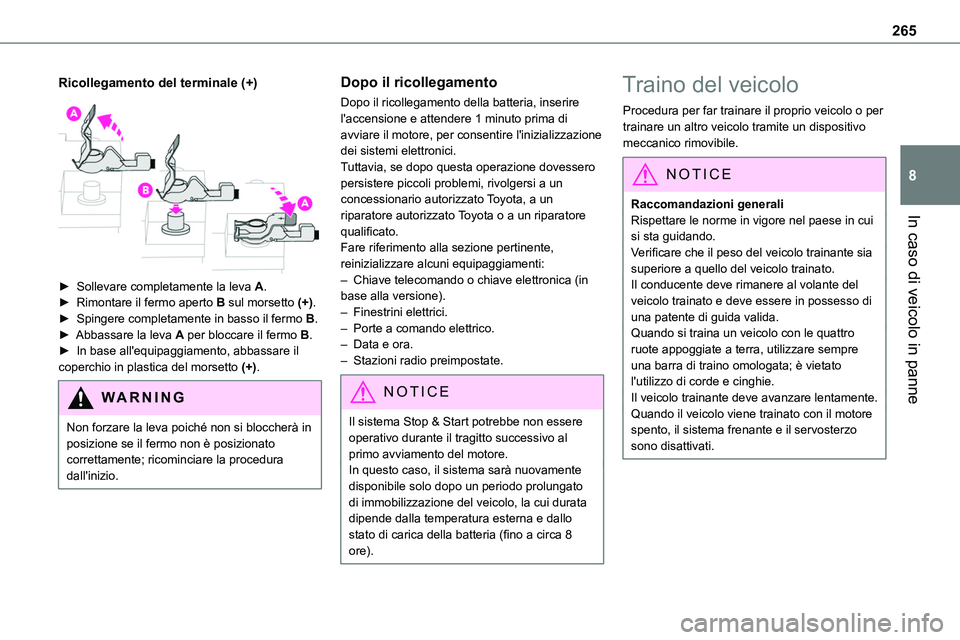

Page 265 of 360

265
In caso di veicolo in panne
8
Ricollegamento del terminale (+)
► Sollevare completamente la leva A.► Rimontare il fermo aperto B sul morsetto (+).► Spingere completamente in basso il fermo B.► Abbassare la leva A per bloccare il fermo B.► In base all'equipaggiamento, abbassare il coperchio in plastica del morsetto (+).
WARNI NG
Non forzare la leva poiché non si bloccherà in posizione se il fermo non è posizionato correttamente; ricominciare la procedura dall'inizio.
Dopo il ricollegamento
Dopo il ricollegamento della batteria, inserire l'accensione e attendere 1 minuto prima di avviare il motore, per consentire l'inizializzazione dei sistemi elettronici.Tuttavia, se dopo questa operazione dovessero persistere piccoli problemi, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore
qualificato.Fare riferimento alla sezione pertinente, reinizializzare alcuni equipaggiamenti:– Chiave telecomando o chiave elettronica (in base alla versione).– Finestrini elettrici.– Porte a comando elettrico.– Data e ora.– Stazioni radio preimpostate.
NOTIC E
Il sistema Stop & Start potrebbe non essere operativo durante il tragitto successivo al primo avviamento del motore.In questo caso, il sistema sarà nuovamente disponibile solo dopo un periodo prolungato di immobilizzazione del veicolo, la cui durata dipende dalla temperatura esterna e dallo stato di carica della batteria (fino a circa 8 ore).
Traino del veicolo
Procedura per far trainare il proprio veicolo o per trainare un altro veicolo tramite un dispositivo meccanico rimovibile.
NOTIC E
Raccomandazioni generaliRispettare le norme in vigore nel paese in cui
si sta guidando.Verificare che il peso del veicolo trainante sia superiore a quello del veicolo trainato.Il conducente deve rimanere al volante del veicolo trainato e deve essere in possesso di una patente di guida valida.Quando si traina un veicolo con le quattro ruote appoggiate a terra, utilizzare sempre una barra di traino omologata; è vietato l'utilizzo di corde e cinghie.Il veicolo trainante deve avanzare lentamente.Quando il veicolo viene trainato con il motore spento, il sistema frenante e il servosterzo sono disattivati.

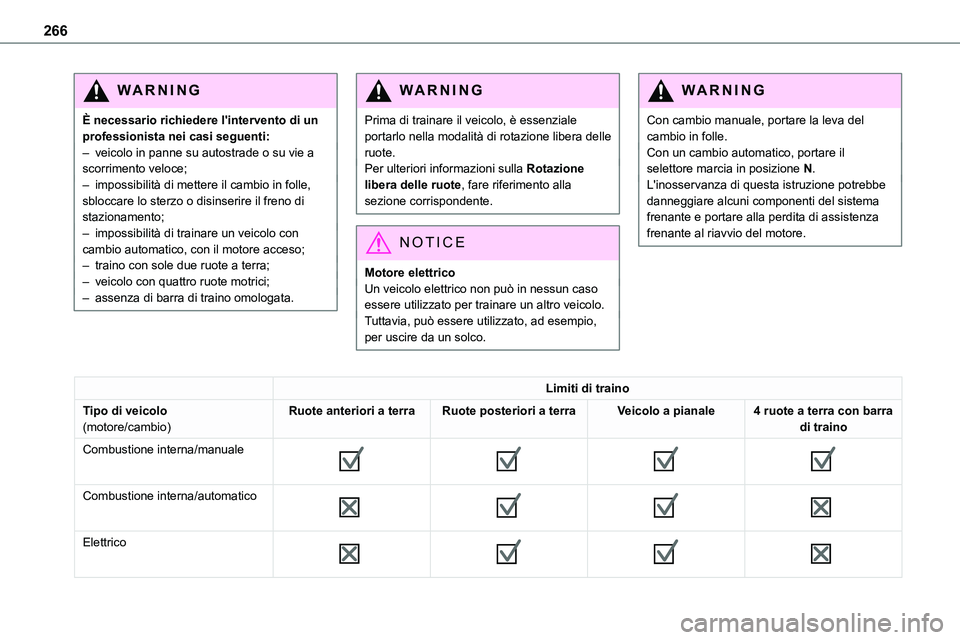

Page 266 of 360

266
WARNI NG
È necessario richiedere l'intervento di un professionista nei casi seguenti:– veicolo in panne su autostrade o su vie a scorrimento veloce;– impossibilità di mettere il cambio in folle, sbloccare lo sterzo o disinserire il freno di stazionamento;
– impossibilità di trainare un veicolo con cambio automatico, con il motore acceso;– traino con sole due ruote a terra;– veicolo con quattro ruote motrici;– assenza di barra di traino omologata.
WARNI NG
Prima di trainare il veicolo, è essenziale portarlo nella modalità di rotazione libera delle ruote.Per ulteriori informazioni sulla Rotazione libera delle ruote, fare riferimento alla sezione corrispondente.
NOTIC E
Motore elettricoUn veicolo elettrico non può in nessun caso essere utilizzato per trainare un altro veicolo.Tuttavia, può essere utilizzato, ad esempio, per uscire da un solco.
WARNI NG
Con cambio manuale, portare la leva del cambio in folle.Con un cambio automatico, portare il selettore marcia in posizione N.L'inosservanza di questa istruzione potrebbe danneggiare alcuni componenti del sistema frenante e portare alla perdita di assistenza
frenante al riavvio del motore.
Limiti di traino
Tipo di veicolo(motore/cambio)Ruote anteriori a terraRuote posteriori a terraVeicolo a pianale4 ruote a terra con barra di traino
Combustione interna/manuale
Combustione interna/automatico
Elettrico

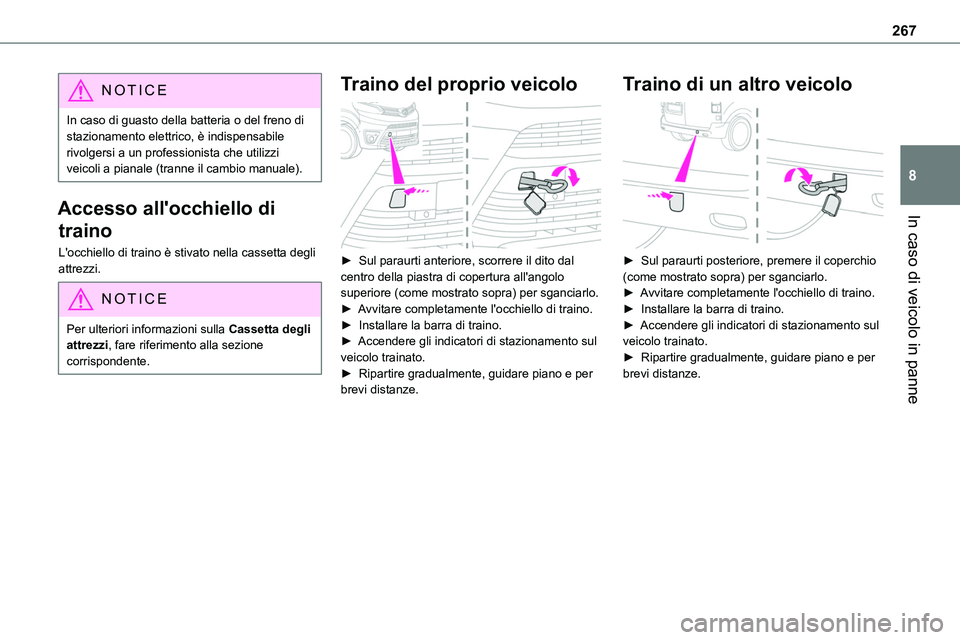

Page 267 of 360

267
In caso di veicolo in panne
8
NOTIC E
In caso di guasto della batteria o del freno di stazionamento elettrico, è indispensabile rivolgersi a un professionista che utilizzi veicoli a pianale (tranne il cambio manuale).
Accesso all'occhiello di
traino
L'occhiello di traino è stivato nella cassetta degli attrezzi.
NOTIC E
Per ulteriori informazioni sulla Cassetta degli attrezzi, fare riferimento alla sezione corrispondente.
Traino del proprio veicolo
► Sul paraurti anteriore, scorrere il dito dal centro della piastra di copertura all'angolo superiore (come mostrato sopra) per sganciarlo.► Avvitare completamente l'occhiello di traino.► Installare la barra di traino.► Accendere gli indicatori di stazionamento sul veicolo trainato.► Ripartire gradualmente, guidare piano e per brevi distanze.
Traino di un altro veicolo
► Sul paraurti posteriore, premere il coperchio (come mostrato sopra) per sganciarlo.► Avvitare completamente l'occhiello di traino.► Installare la barra di traino.► Accendere gli indicatori di stazionamento sul veicolo trainato.► Ripartire gradualmente, guidare piano e per brevi distanze.

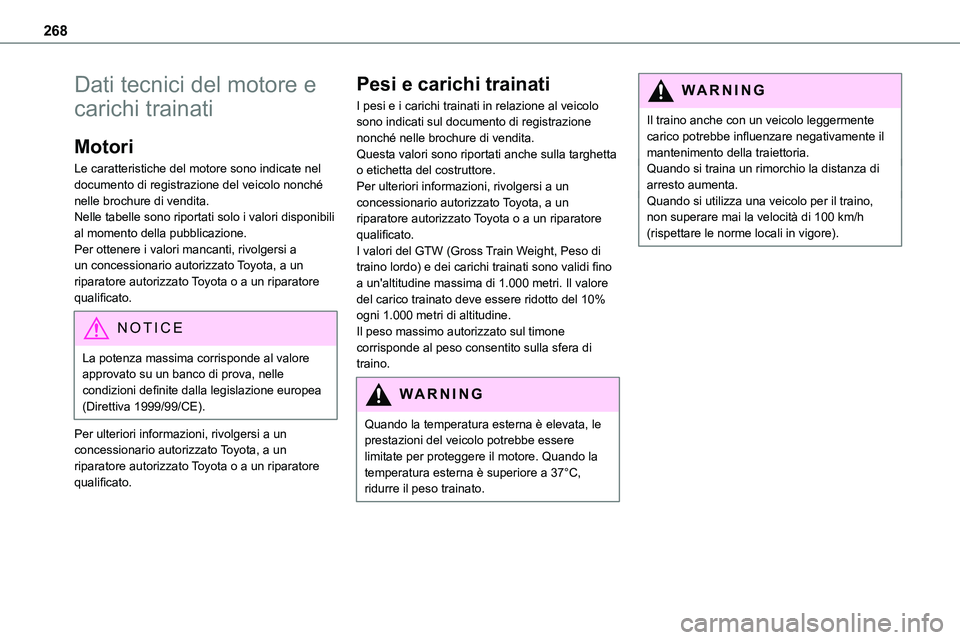

Page 268 of 360

268
Dati tecnici del motore e
carichi trainati
Motori
Le caratteristiche del motore sono indicate nel documento di registrazione del veicolo nonché nelle brochure di vendita.Nelle tabelle sono riportati solo i valori disponibili
al momento della pubblicazione.Per ottenere i valori mancanti, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.
NOTIC E
La potenza massima corrisponde al valore approvato su un banco di prova, nelle condizioni definite dalla legislazione europea (Direttiva 1999/99/CE).
Per ulteriori informazioni, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.
Pesi e carichi trainati
I pesi e i carichi trainati in relazione al veicolo sono indicati sul documento di registrazione nonché nelle brochure di vendita.Questa valori sono riportati anche sulla targhetta o etichetta del costruttore.Per ulteriori informazioni, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore
qualificato.I valori del GTW (Gross Train Weight, Peso di traino lordo) e dei carichi trainati sono validi fino a un'altitudine massima di 1.000 metri. Il valore del carico trainato deve essere ridotto del 10% ogni 1.000 metri di altitudine.Il peso massimo autorizzato sul timone corrisponde al peso consentito sulla sfera di traino.
WARNI NG
Quando la temperatura esterna è elevata, le prestazioni del veicolo potrebbe essere limitate per proteggere il motore. Quando la temperatura esterna è superiore a 37°C, ridurre il peso trainato.
WARNI NG
Il traino anche con un veicolo leggermente carico potrebbe influenzare negativamente il mantenimento della traiettoria.Quando si traina un rimorchio la distanza di arresto aumenta.Quando si utilizza una veicolo per il traino, non superare mai la velocità di 100 km/h
(rispettare le norme locali in vigore).

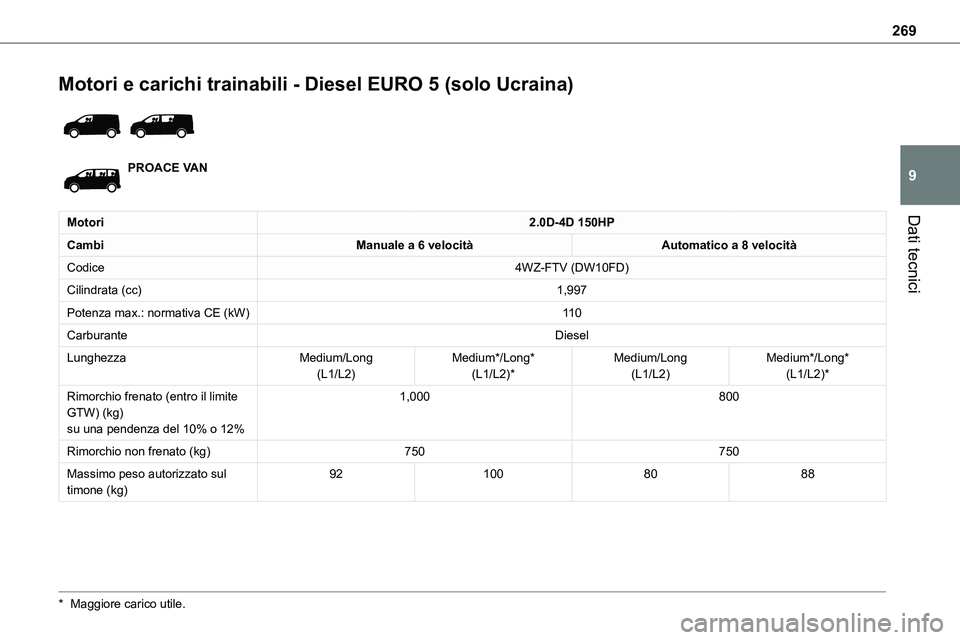

Page 269 of 360
269
Dati tecnici
9
Motori e carichi trainabili - Diesel EURO 5 (solo Ucraina)
PROACE VAN
Motori2.0D-4D 150HP
CambiManuale a 6 velocitàAutomatico a 8 velocità
Codice4WZ-FTV (DW10FD)
Cilindrata (cc)1,997
Potenza max.: normativa CE (kW)11 0
CarburanteDiesel
LunghezzaMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Rimorchio frenato (entro il limite GTW) (kg)su una pendenza del 10% o 12%
1,000800
Rimorchio non frenato (kg)750750
Massimo peso autorizzato sul timone (kg)921008088
* Maggiore carico utile.

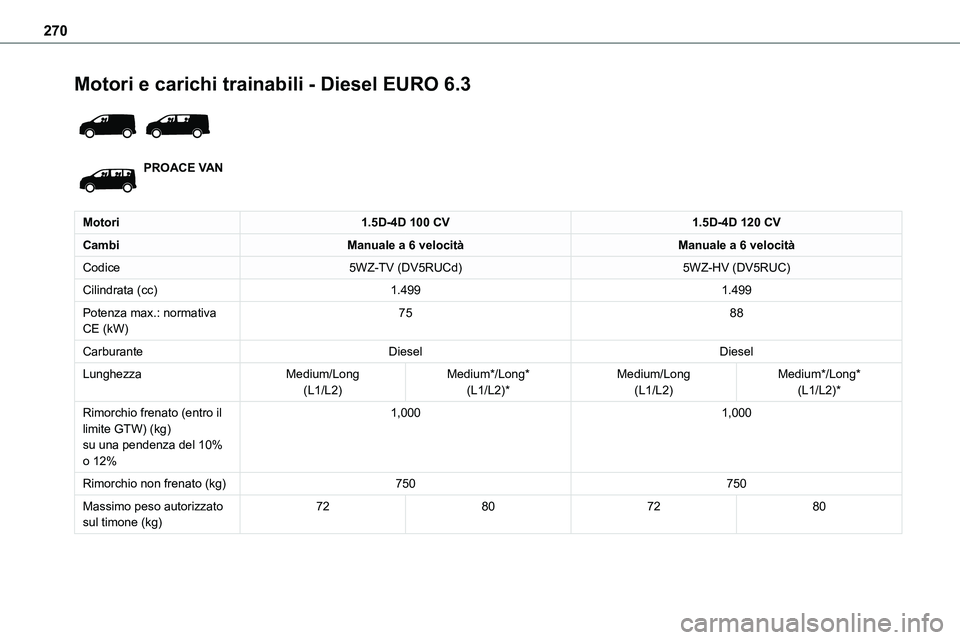

Page 270 of 360
270
Motori e carichi trainabili - Diesel EURO 6.3
PROACE VAN
Motori1.5D-4D 100 CV1.5D-4D 120 CV
CambiManuale a 6 velocitàManuale a 6 velocità
Codice5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Cilindrata (cc)1.4991.499
Potenza max.: normativa CE (kW)7588
CarburanteDieselDiesel
LunghezzaMedium/Long(L1/L2)Medium*/Long*(L1/L2)* Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Rimorchio frenato (entro il limite GTW) (kg)su una pendenza del 10% o 12%
1,0001,000
Rimorchio non frenato (kg)750750
Massimo peso autorizzato sul timone (kg)72807280

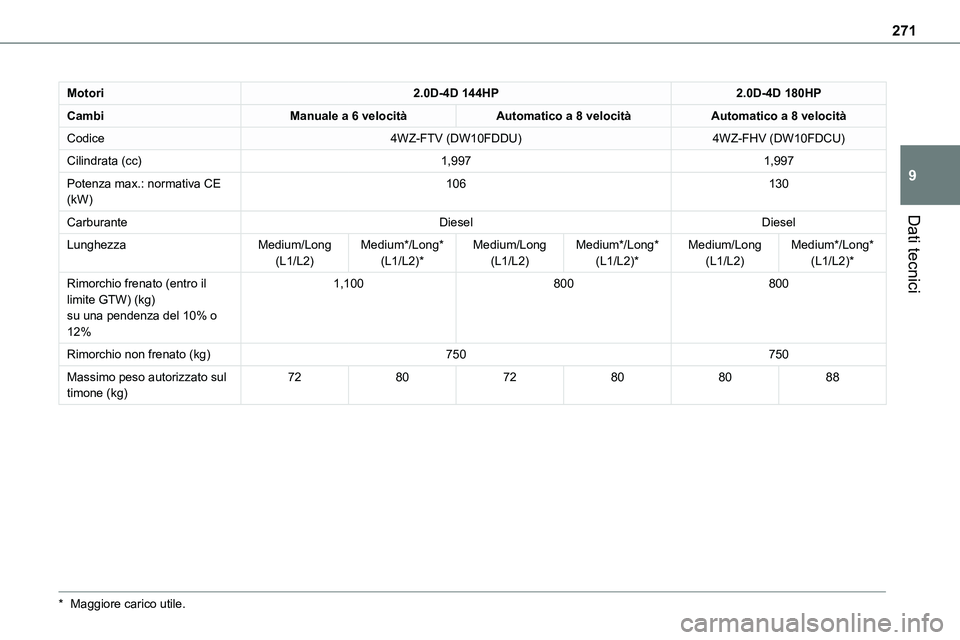

Page 271 of 360
271
Dati tecnici
9
Motori2.0D-4D 144HP2.0D-4D 180HP
CambiManuale a 6 velocitàAutomatico a 8 velocitàAutomatico a 8 velocità
Codice4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Cilindrata (cc)1,9971,997
Potenza max.: normativa CE (kW)106130
CarburanteDieselDiesel
LunghezzaMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Rimorchio frenato (entro il limite GTW) (kg)su una pendenza del 10% o 12%
1,100800800
Rimorchio non frenato (kg)750750
Massimo peso autorizzato sul timone (kg)728072808088
* Maggiore carico utile.

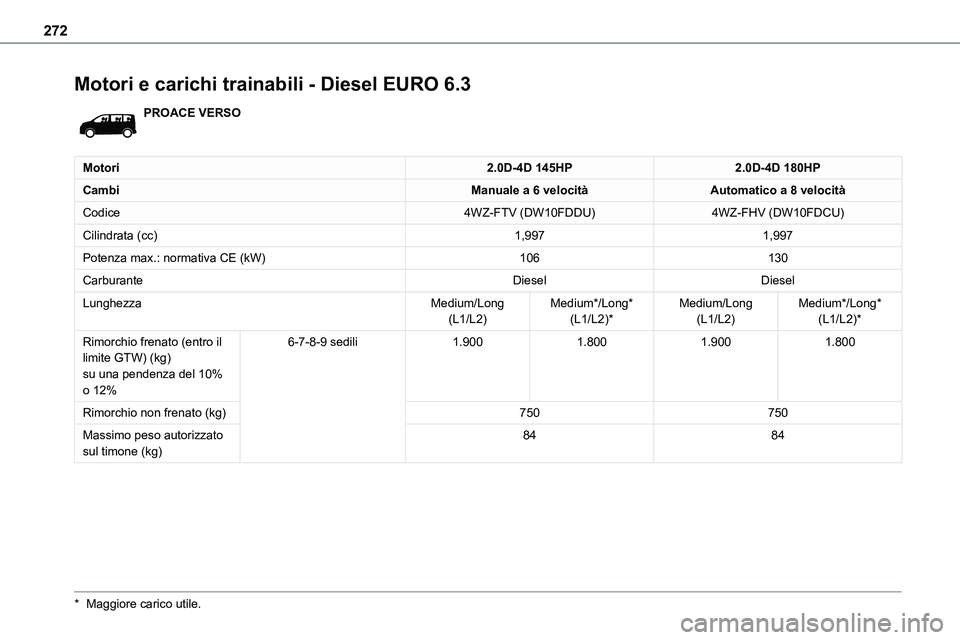

Page 272 of 360
272
Motori e carichi trainabili - Diesel EURO 6.3
PROACE VERSO
Motori2.0D-4D 145HP2.0D-4D 180HP
CambiManuale a 6 velocitàAutomatico a 8 velocità
Codice4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Cilindrata (cc)1,9971,997
Potenza max.: normativa CE (kW)106130
CarburanteDieselDiesel
LunghezzaMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Rimorchio frenato (entro il limite GTW) (kg)su una pendenza del 10% o 12%
6-7-8-9 sedili1.9001.8001.9001.800
Rimorchio non frenato (kg)750750
Massimo peso autorizzato sul timone (kg)8484
* Maggiore carico utile.
