Información práctica
223

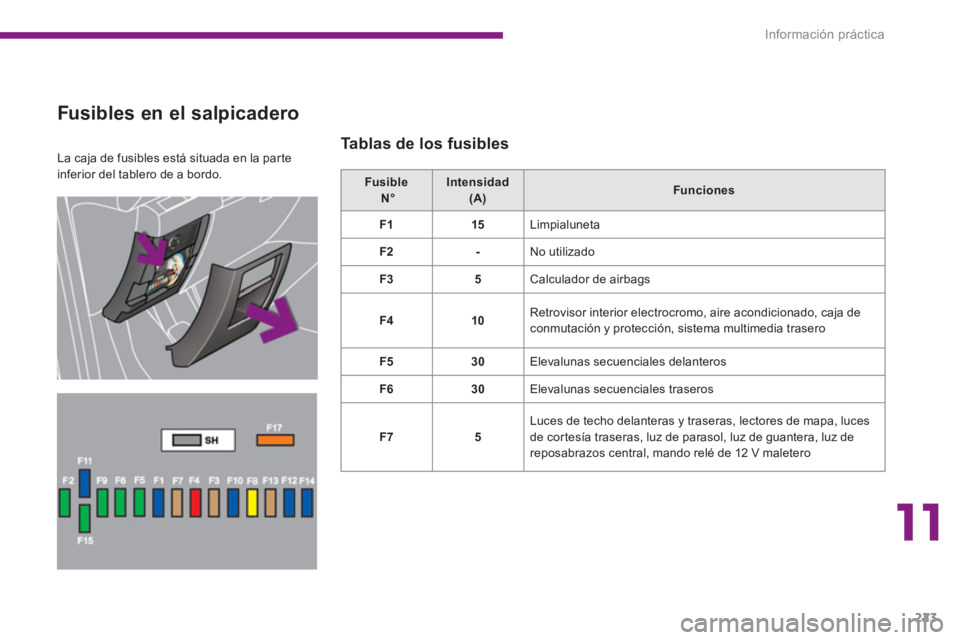

La caja de fusibles está situada en la parte
inferior del tablero de a bordo.

Fusibles en el salpicadero


Tablas de los fusibles


Fusible
N°

Intensidad
(A)

Funciones




F1


15

Limpialuneta


F2


-

No utilizado


F3


5

Calculador de airbags


F4


10
Retrovisor interior electrocromo, aire acondicionado, caja de
conmutación y protección, sistema multimedia trasero


F5


30

Elevalunas secuenciales delanteros


F6


30

Elevalunas secuenciales traseros


F7


5
Luces de techo delanteras y traseras, lectores de mapa, luces
de cortesía traseras, luz de parasol, luz de guantera, luz de
reposabrazos central, mando relé de 12 V maletero

Información práctica
224

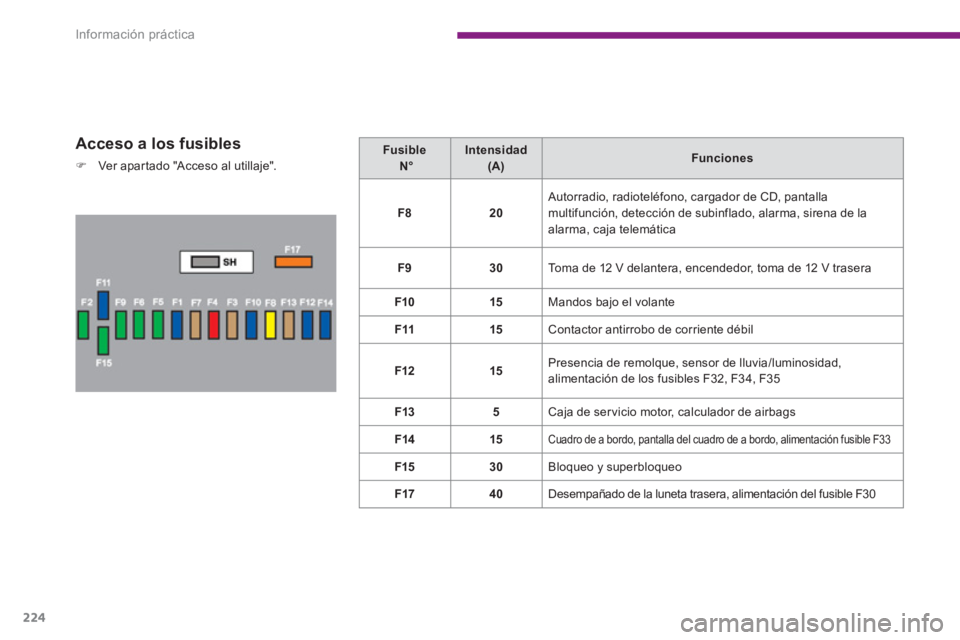

Acceso a los fusibles



)
Ver apartado "Acceso al utillaje".

Fusible
N°

Intensidad
(A)

Funciones




F8


20
Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinflado, alarma, sirena de la
alarma, caja telemática


F9


30

Toma de 12 V delantera, encendedor, toma de 12 V trasera


F10


15

Mandos bajo el volante


F11


15

Contactor antirrobo de corriente débil


F12


15
Presencia de remolque, sensor de lluvia/luminosidad,
alimentación de los fusibles F32, F34, F35


F13


5

Caja de ser vicio motor, calculador de airbags


F14


15


Cuadro de a bordo, pantalla del cuadro de a bordo, alimentación fusible F33



F15


30

Bloqueo y superbloqueo


F17


40

Desempañado de la luneta trasera, alimentación del fusible F30

11
Información práctica
225

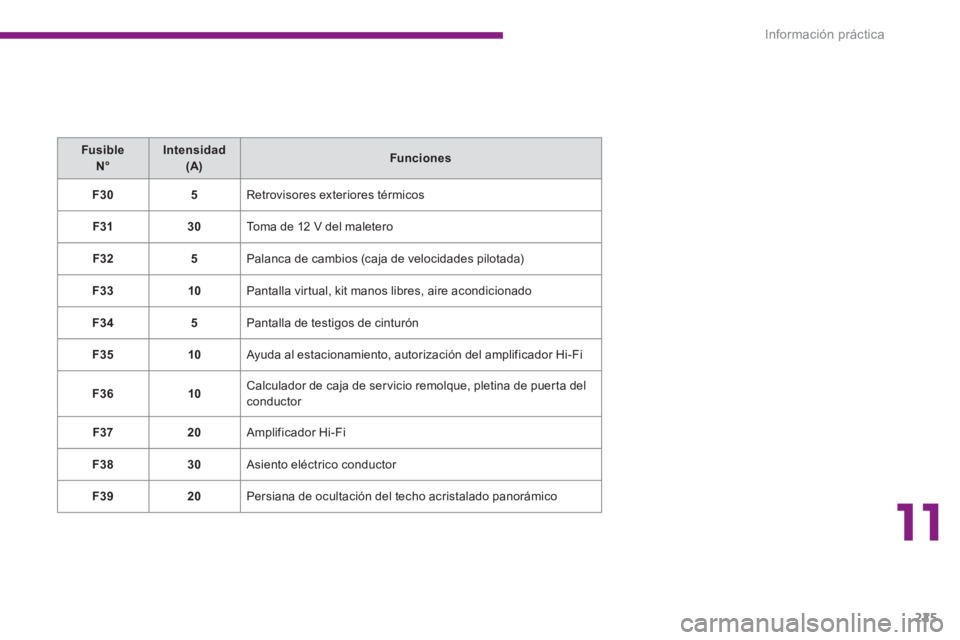

Fusible
N°


Intensidad
(A)


Funciones




F30


5

Retrovisores exteriores térmicos


F31


30

Toma de 12 V del maletero


F32


5

Palanca de cambios (caja de velocidades pilotada)


F33


10

Pantalla virtual, kit manos libres, aire acondicionado


F34


5

Pantalla de testigos de cinturón


F35


10

Ayuda al estacionamiento, autorización del amplificador Hi-Fi


F36


10
Calculador de caja de servicio remolque, pletina de puerta del
conductor


F37


20

Amplificador Hi-Fi


F38


30

Asiento eléctrico conductor


F39


20

Persiana de ocultación del techo acristalado panorámico

Información práctica
226

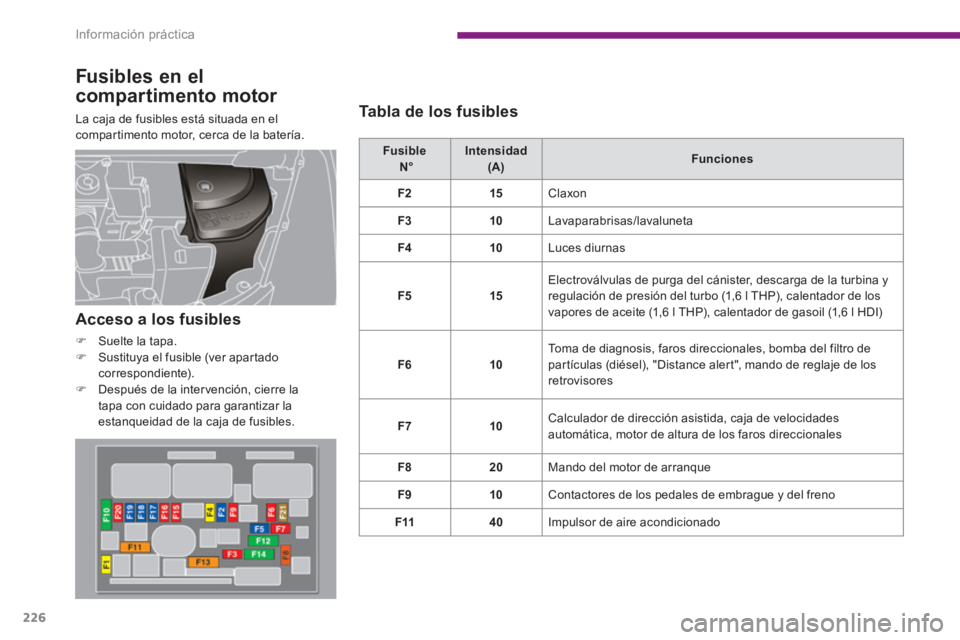

Fusibles en el
compartimento motor
La caja de fusibles está situada en el
compartimento motor, cerca de la batería.

Fusible
N°

Intensidad
(A)

Funciones




F2


15

Claxon


F3


10

Lavaparabrisas/lavaluneta


F4


10

Luces diurnas


F5


15
Electroválvulas de purga del cánister, descarga de la turbina y
regulación de presión del turbo (1,6 l THP), calentador de los
vapores de aceite (1,6 l THP), calentador de gasoil (1,6 l HDI)


F6


10
Toma de diagnosis, faros direccionales, bomba del filtro de
partículas (diésel), "Distance alert", mando de reglaje de los
retrovisores


F7


10
Calculador de dirección asistida, caja de velocidades
automática, motor de altura de los faros direccionales


F8


20

Mando del motor de arranque


F9


10

Contactores de los pedales de embrague y del freno


F11


40

Impulsor de aire acondicionado


Acceso a los fusibles



)
Suelte la tapa.

)
Sustituya el fusible (ver apartado
correspondiente).

)
Después de la inter vención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.

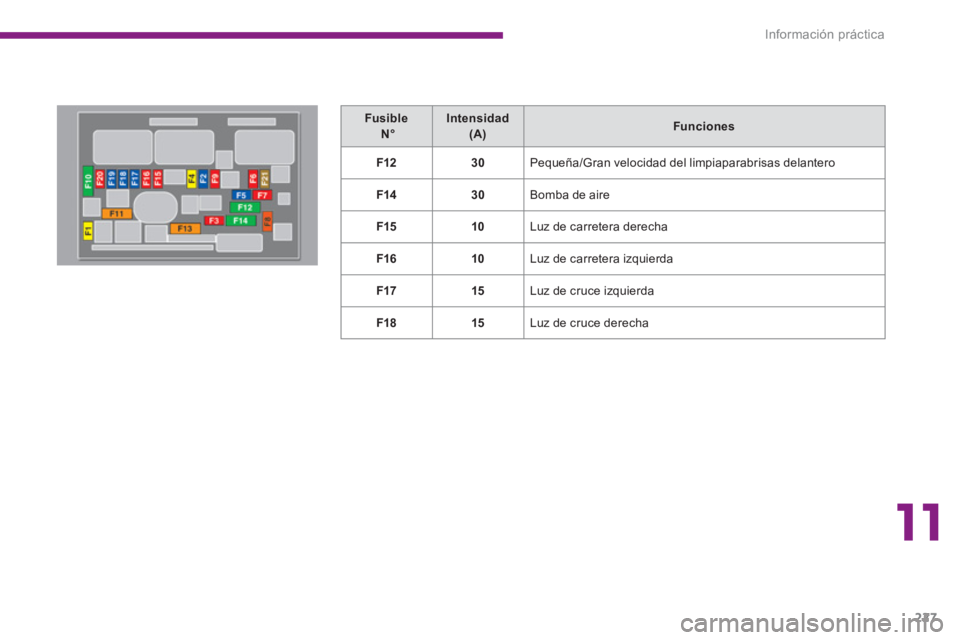

Tabla de los fusibles

11
Información práctica
227

Fusible
N°

Intensidad
(A)

Funciones




F12


30

Pequeña/Gran velocidad del limpiaparabrisas delantero


F14


30

Bomba de aire


F15


10

Luz de carretera derecha


F16


10

Luz de carretera izquierda


F17


15

Luz de cruce izquierda


F18


15

Luz de cruce derecha

Información práctica
228

Fusible
N°

Intensidad
(A)

Funciones




F2


5

Contactor bifunción de frenos


F3


5

Caja de carga de la batería


F4


25

Electroválvulas ABS/CDS


F6


15

Caja de velocidades pilotada/automática

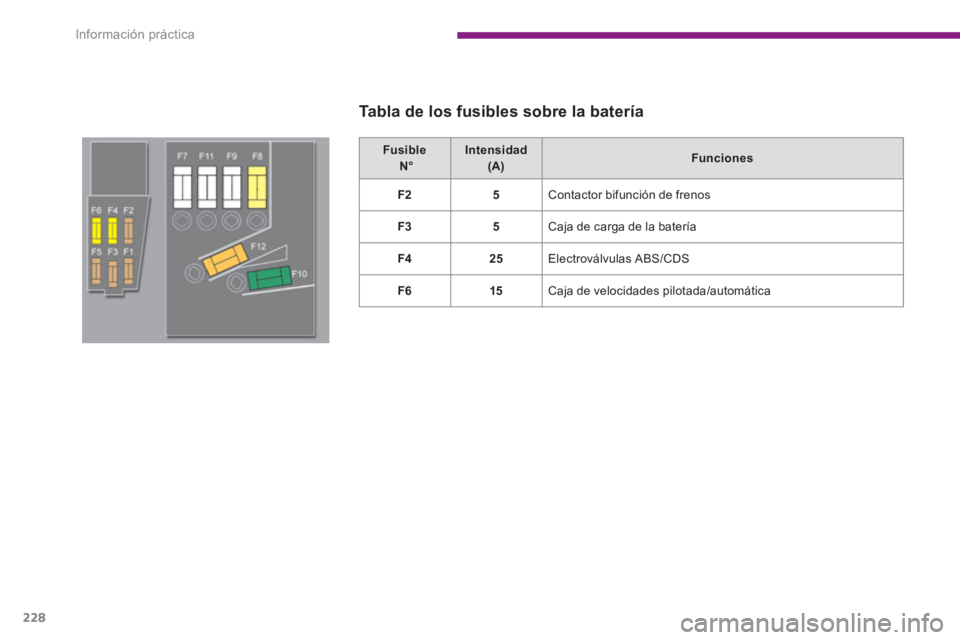

Tabla de los fusibles sobre la batería

11
Información práctica
229

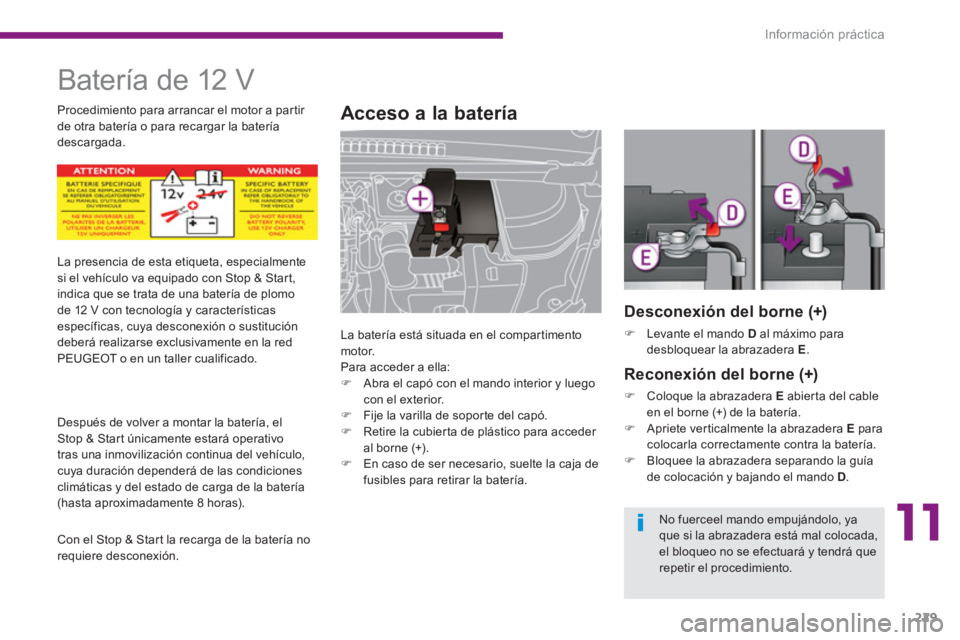

Batería de 12 V







Acceso a la batería

La batería está situada en el compartimento
motor.
Para acceder a ella:


)
Abra el capó con el mando interior y luego
con el exterior.

)
Fije la varilla de soporte del capó.

)
Retire la cubierta de plástico para acceder
al borne (+).

)
En caso de ser necesario, suelte la caja de
fusibles para retirar la batería.






La presencia de esta etiqueta, especialmente
si el vehículo va equipado con Stop & Start,
indica que se trata de una batería de plomo
de 12 V con tecnología y características
específicas, cuya desconexión o sustitución
deberá realizarse exclusivamente en la red
PEUGEOT o en un taller cualificado.

Después de volver a montar la batería, el
Stop & Start únicamente estará operativo
tras una inmovilización continua del vehículo,
cuya duración dependerá de las condiciones
climáticas y del estado de carga de la batería
(hasta aproximadamente 8 horas).

Con el Stop & Start la recarga de la batería no
requiere desconexión.
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.



Desconexión del borne (+)



)
Levante el mando D
al máximo para
desbloquear la abrazadera E
.



Reconexión del borne (+)



)
Coloque la abrazadera E
abierta del cable
en el borne (+) de la batería.

)
Apriete verticalmente la abrazadera E
para
colocarla correctamente contra la batería.

)
Bloquee la abrazadera separando la guía
de colocación y bajando el mando D
.
No fuerceel mando empujándolo, ya
que si la abrazadera está mal colocada,
el bloqueo no se efectuará y tendrá que
repetir el procedimiento.

Información práctica
230

Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia.

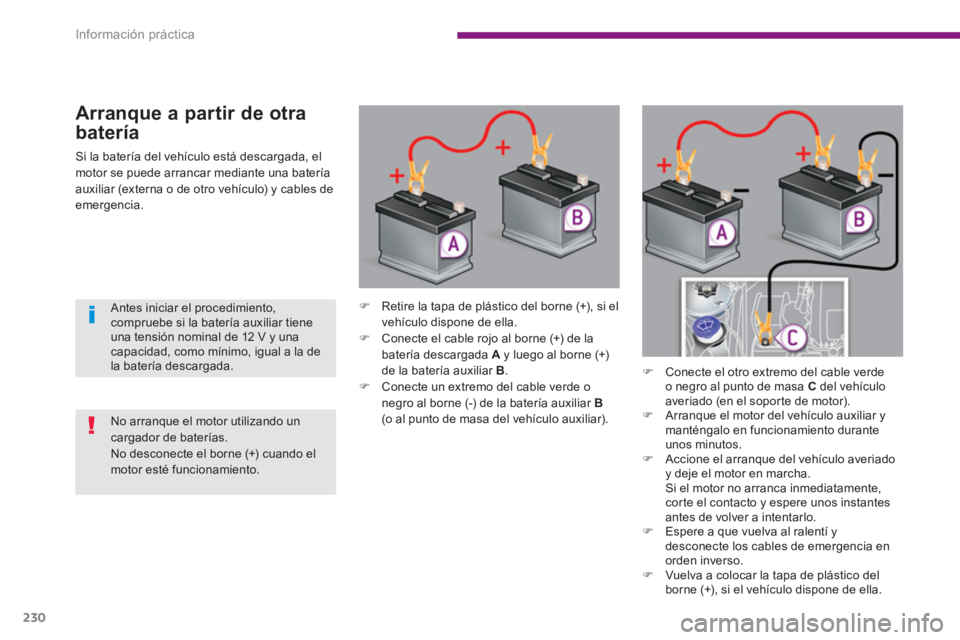

Arranque a partir de otra
batería



)
Retire la tapa de plástico del borne (+), si el
vehículo dispone de ella.

)
Conecte el cable rojo al borne (+) de la
batería descargada A
y luego al borne (+)
de la batería auxiliar B
.

)
Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B

(o al punto de masa del vehículo auxiliar).
)
Conecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
averiado (en el soporte de motor).

)
Arranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos.

)
Accione el arranque del vehículo averiado
y deje el motor en marcha.
Si el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.

)
Espere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.

)
Vuelva a colocar la tapa de plástico del
borne (+), si el vehículo dispone de ella.


Antes iniciar el procedimiento,
compruebe si la batería auxiliar tiene
una tensión nominal de 12 V y una
capacidad, como mínimo, igual a la de
la batería descargada.
No arranque el motor utilizando un
cargador de baterías.
No desconecte el borne (+) cuando el
motor esté funcionamiento.
