2023 TOYOTA C-HR Manual del propietario (in Spanish)

6636-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

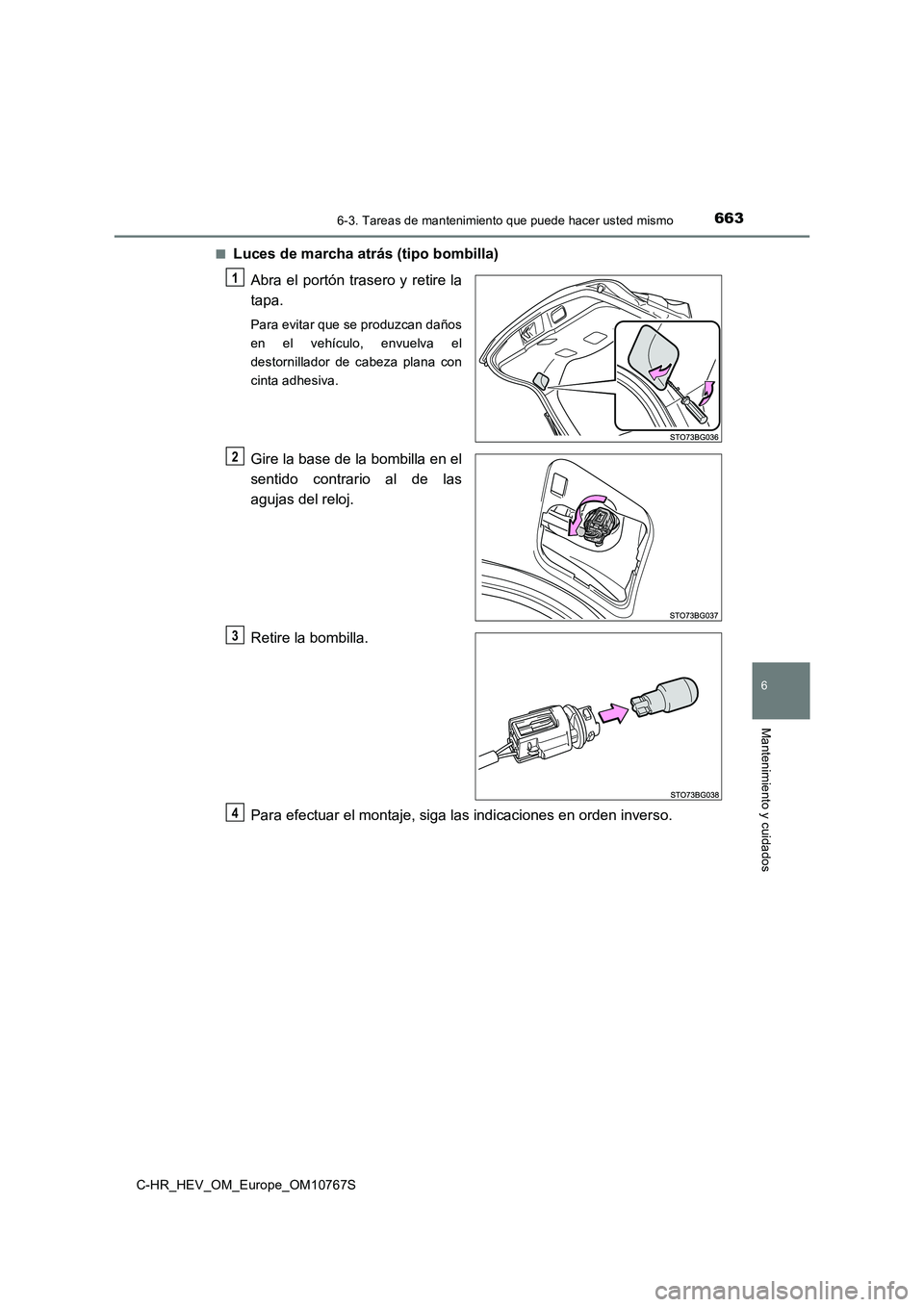

■Luces de marcha atrás (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden invers o.
1
2
3
4

6646-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

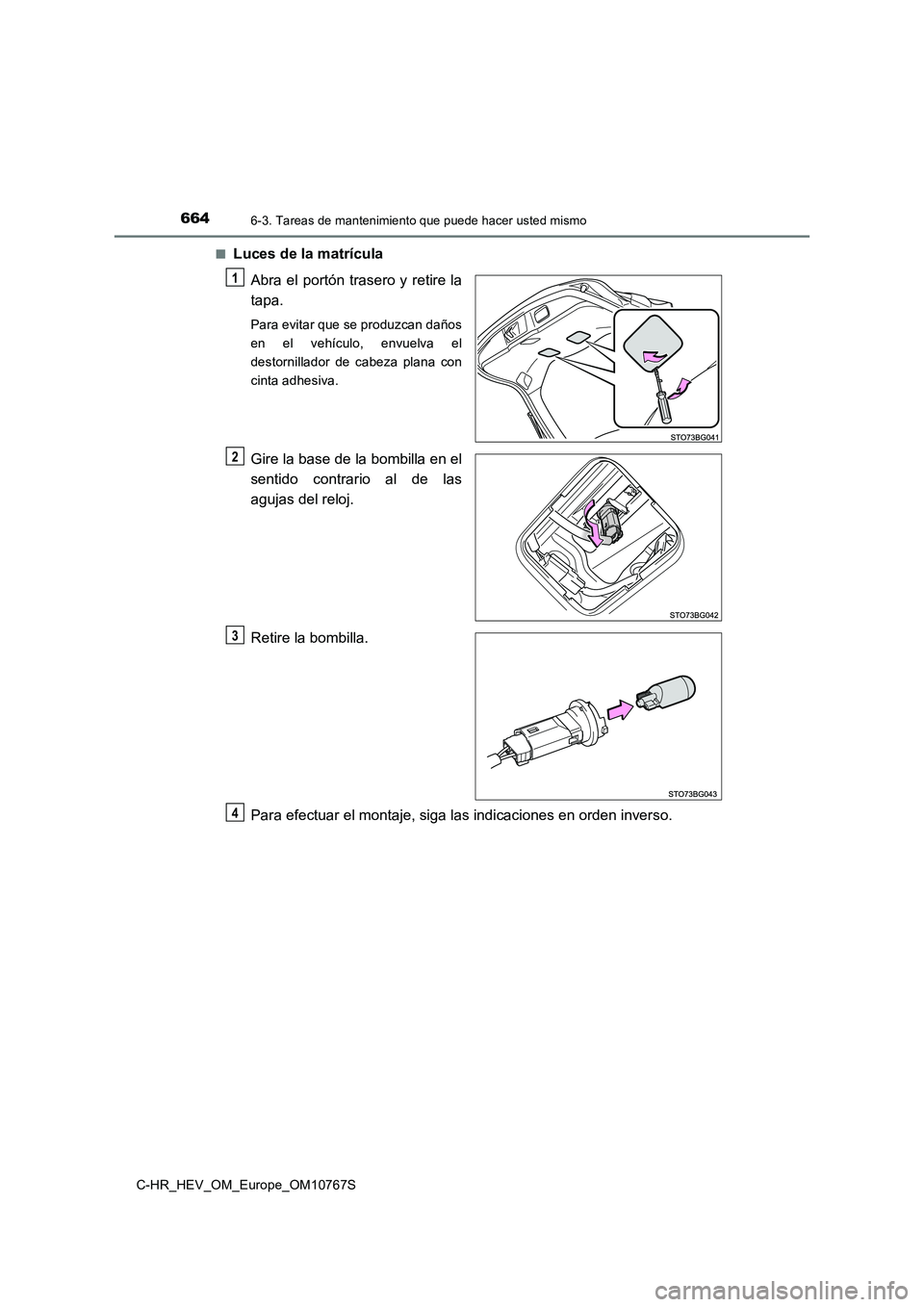

■Luces de la matrícula
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden invers o.
1
2
3
4

6656-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

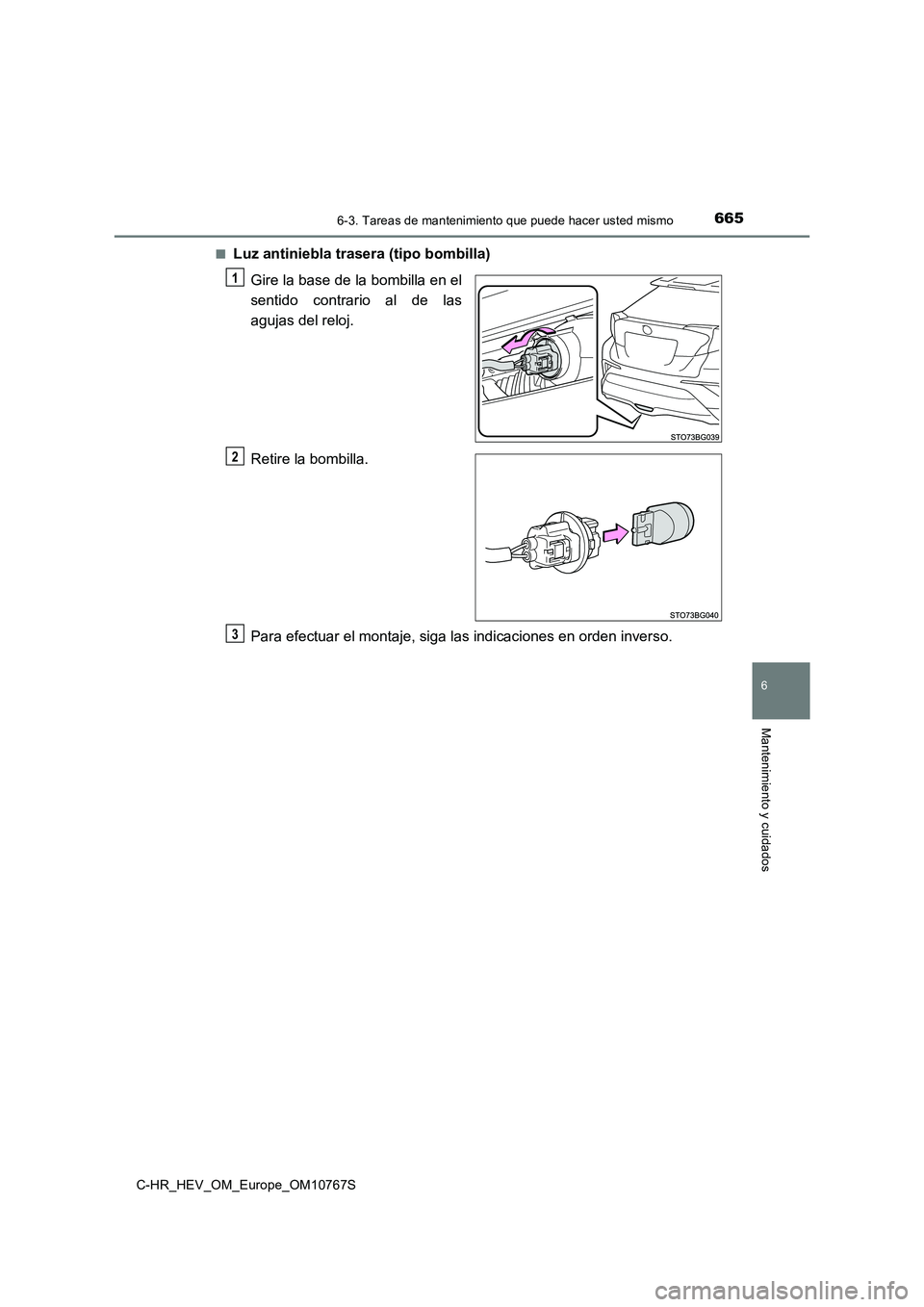

■Luz antiniebla trasera (tipo bombilla)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden invers o.
1
2
3

6666-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

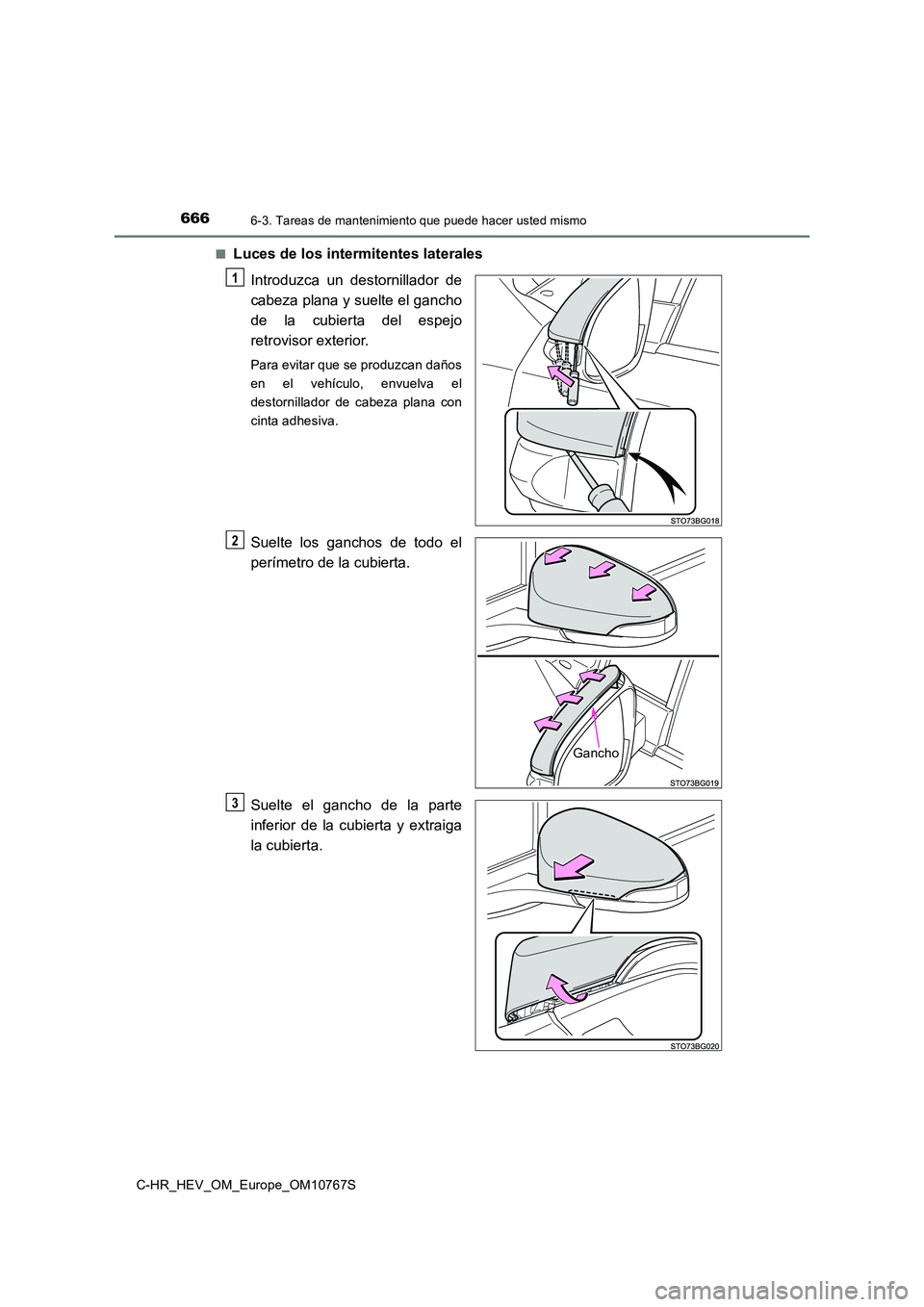

■Luces de los intermitentes laterales
Introduzca un destornillador de
cabeza plana y suelte el gancho
de la cubierta del espejo
retrovisor exterior.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Suelte los ganchos de todo el
perímetro de la cubierta.
Suelte el gancho de la parte
inferior de la cubierta y extraiga
la cubierta.
1
Gancho
O
P

6676-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

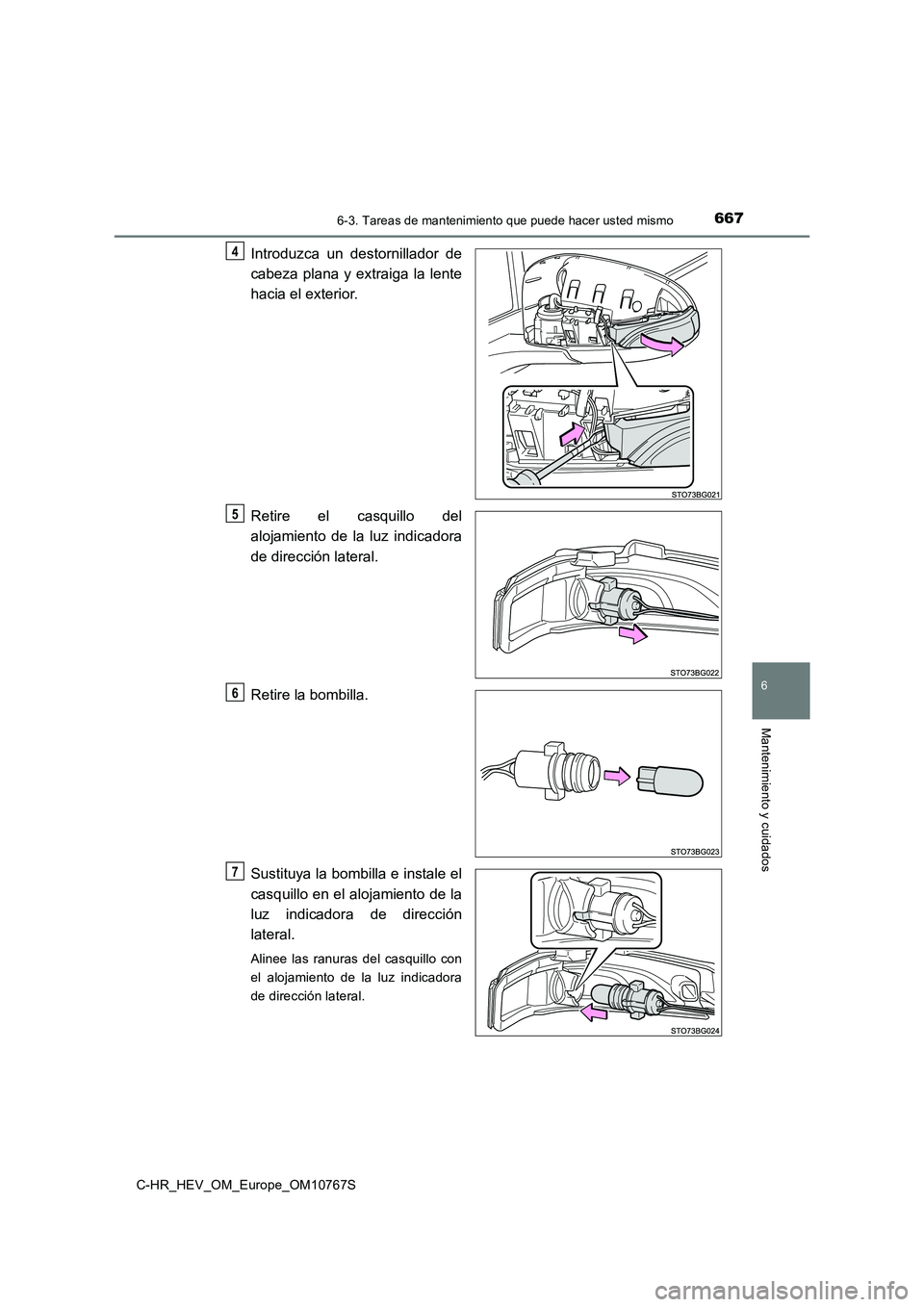

Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.
Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo con
el alojamiento de la luz indicadora
de dirección lateral.
4
5
6
7

6686-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

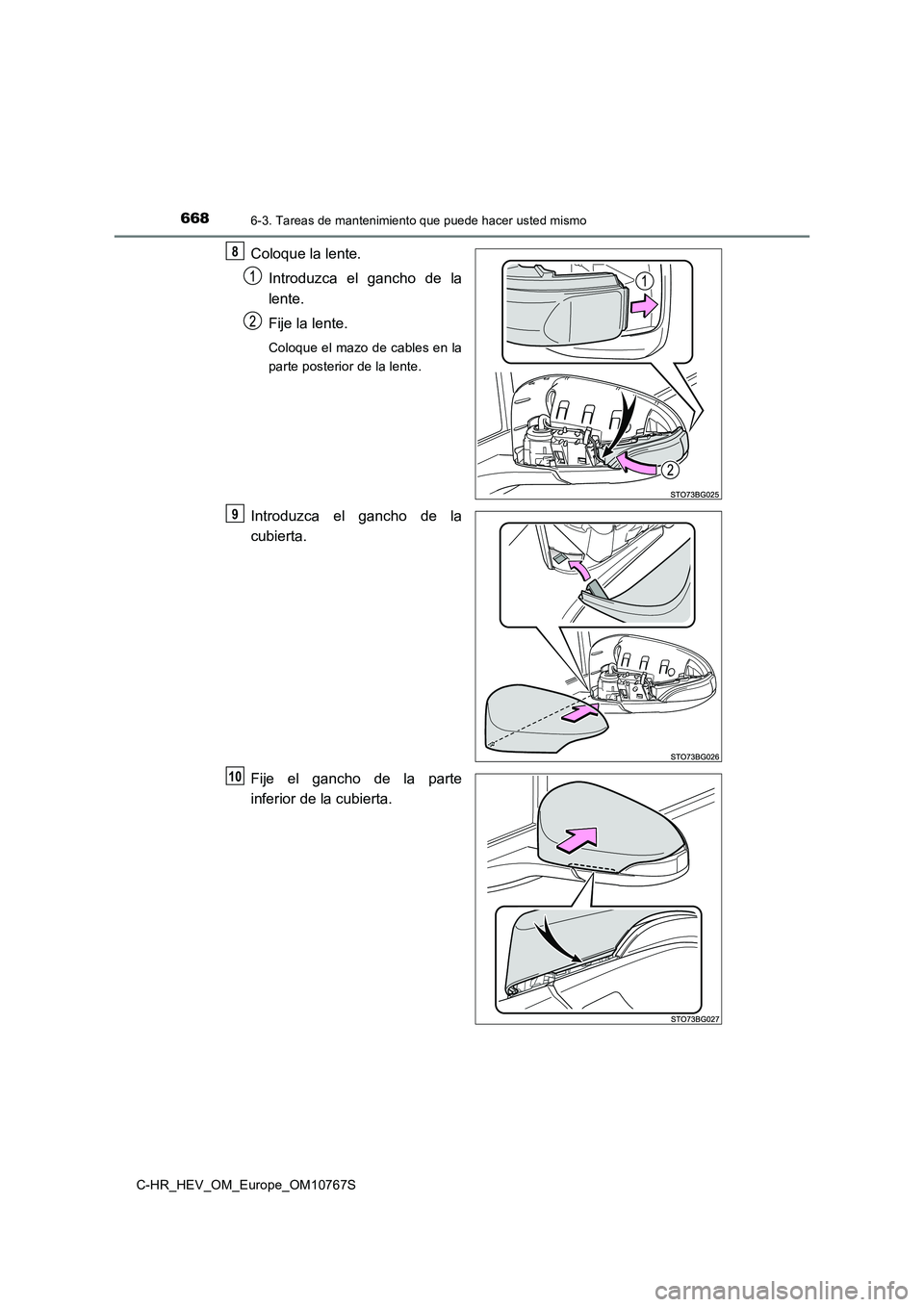

Coloque la lente.
Introduzca el gancho de la
lente.
Fije la lente.
Coloque el mazo de cables en la
parte posterior de la lente.
Introduzca el gancho de la
cubierta.
Fije el gancho de la parte
inferior de la cubierta.
8
9
10

6696-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

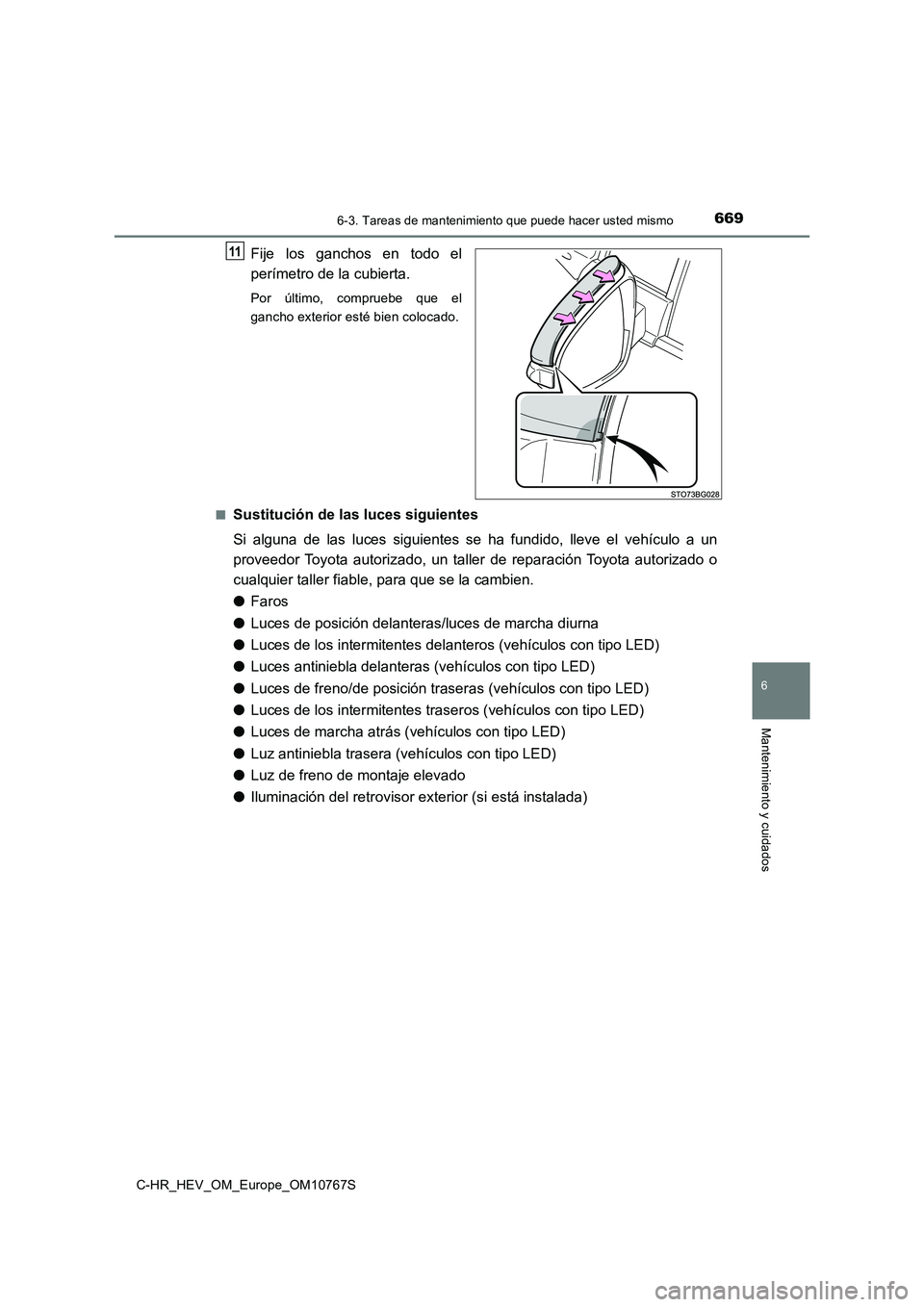

Fije los ganchos en todo el
perímetro de la cubierta.
Por último, compruebe que el
gancho exterior esté bien colocado.
■Sustitución de las luces siguientes
Si alguna de las luces siguientes se ha fundido, lleve el vehíc ulo a un
proveedor Toyota autorizado, un taller de reparación Toyota aut orizado o
cualquier taller fiable, para que se la cambien.
● Faros
● Luces de posición delanteras/luces de marcha diurna
● Luces de los intermitentes delanteros (vehículos con tipo LED)
● Luces antiniebla delanteras (vehículos con tipo LED)
● Luces de freno/de posición traseras (vehículos con tipo LED)
● Luces de los intermitentes traseros (vehículos con tipo LED)
● Luces de marcha atrás (vehículos con tipo LED)
● Luz antiniebla trasera (vehículos con tipo LED)
● Luz de freno de montaje elevado
● Iluminación del retrovisor exterior (si está instalada)
11

6706-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

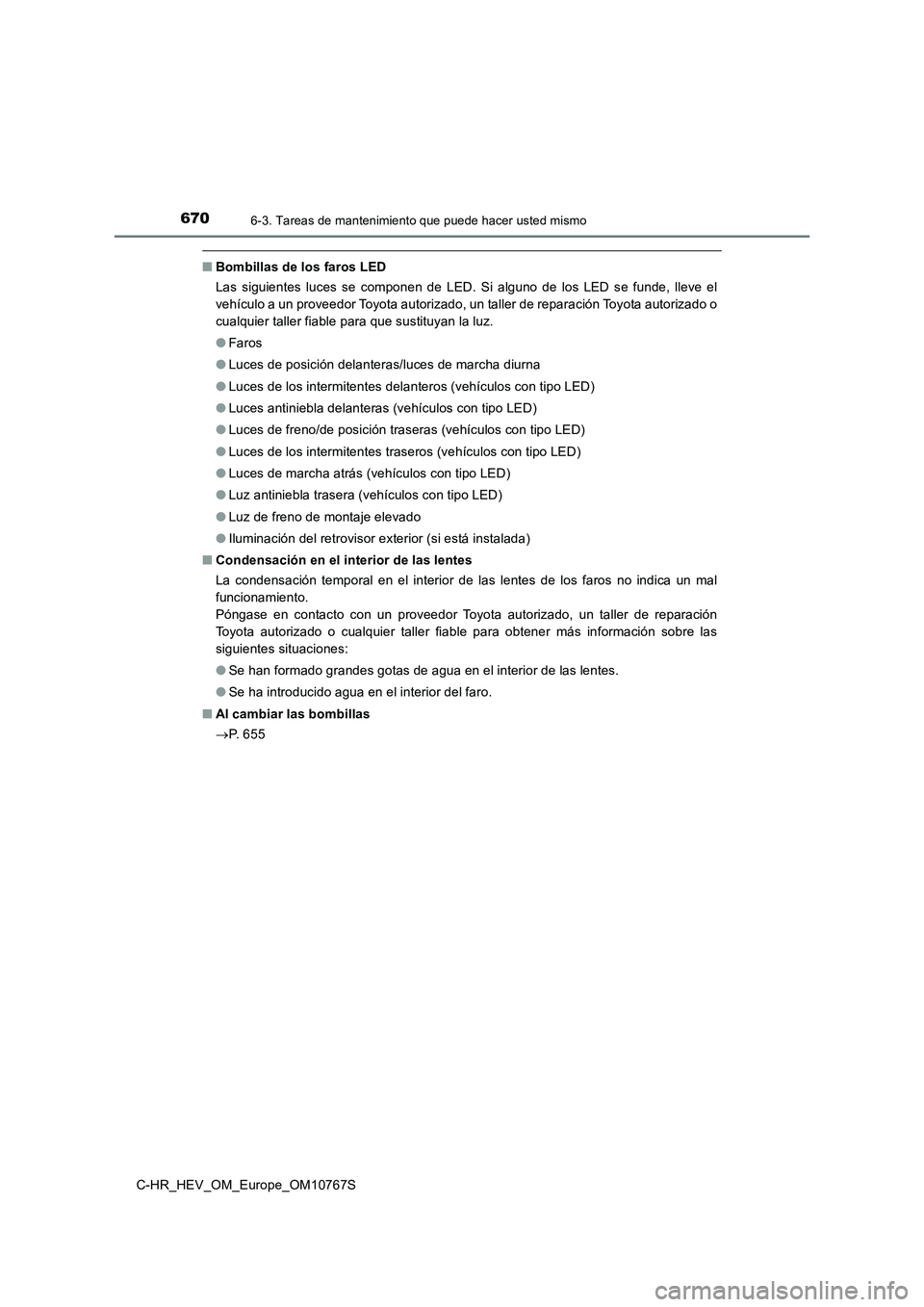

■Bombillas de los faros LED
Las siguientes luces se componen de LED. Si alguno de los LED s e funde, lleve el
vehículo a un proveedor Toyota autorizado, un taller de reparac ión Toyota autorizado o
cualquier taller fiable para que sustituyan la luz.
● Faros
● Luces de posición delanteras/luces de marcha diurna
● Luces de los intermitentes delanteros (vehículos con tipo LED)
● Luces antiniebla delanteras (vehículos con tipo LED)
● Luces de freno/de posición traseras (vehículos con tipo LED)
● Luces de los intermitentes traseros (vehículos con tipo LED)
● Luces de marcha atrás (vehículos con tipo LED)
● Luz antiniebla trasera (vehículos con tipo LED)
● Luz de freno de montaje elevado
● Iluminación del retrovisor exterior (si está instalada)
■ Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los fa ros no indica un mal
funcionamiento.
Póngase en contacto con un proveedor Toyota autorizado, un tall er de reparación
Toyota autorizado o cualquier taller fiable para obtener más in formación sobre las
siguientes situaciones:
● Se han formado grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior del faro.
■ Al cambiar las bombillas
 P. 6 5 5
