2023 TOYOTA C-HR Manual del propietario (in Spanish)

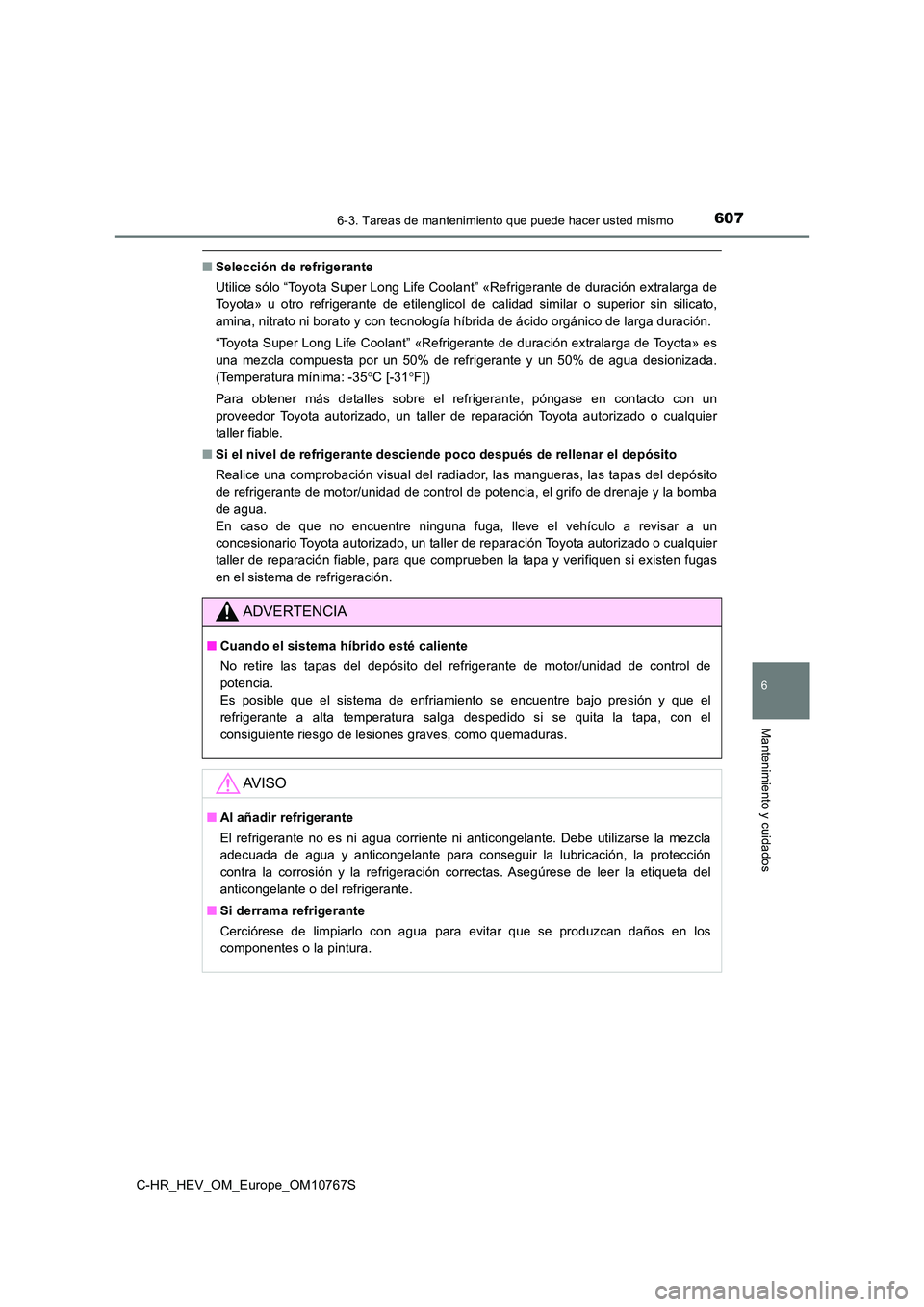

6076-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
■Selección de refrigerante
Utilice sólo “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga de
Toyota» u otro refrigerante de etilenglicol de calidad similar o superior sin silicato,
amina, nitrato ni borato y con tecnología híbrida de ácido orgá nico de larga duración.
“Toyota Super Long Life Coolant” «Refrigerante de duración extr alarga de Toyota» es
una mezcla compuesta por un 50% de refrigerante y un 50% de agu a desionizada.
(Temperatura mínima: -35 C [-31F])
Para obtener más detalles sobre el refrigerante, póngase en con tacto con un
proveedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier
taller fiable.
■ Si el nivel de refrigerante desciende poco después de rellenar el depósito
Realice una comprobación visual del radiador, las mangueras, la s tapas del depósito
de refrigerante de motor/unidad de control de potencia, el grif o de drenaje y la bomba
de agua.
En caso de que no encuentre ninguna fuga, lleve el vehículo a r evisar a un
concesionario Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller de reparación fiable, para que comprueben la tapa y veri fiquen si existen fugas
en el sistema de refrigeración.
ADVERTENCIA
■ Cuando el sistema híbrido esté caliente
No retire las tapas del depósito del refrigerante de motor/unid ad de control de
potencia.
Es posible que el sistema de enfriamiento se encuentre bajo pre sión y que el
refrigerante a alta temperatura salga despedido si se quita la tapa, con el
consiguiente riesgo de lesiones graves, como quemaduras.
AV I S O
■ Al añadir refrigerante
El refrigerante no es ni agua corriente ni anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricación , la protección
contra la corrosión y la refrigeración correctas. Asegúrese de leer la etiqueta del
anticongelante o del refrigerante.
■ Si derrama refrigerante
Cerciórese de limpiarlo con agua para evitar que se produzcan d años en los
componentes o la pintura.

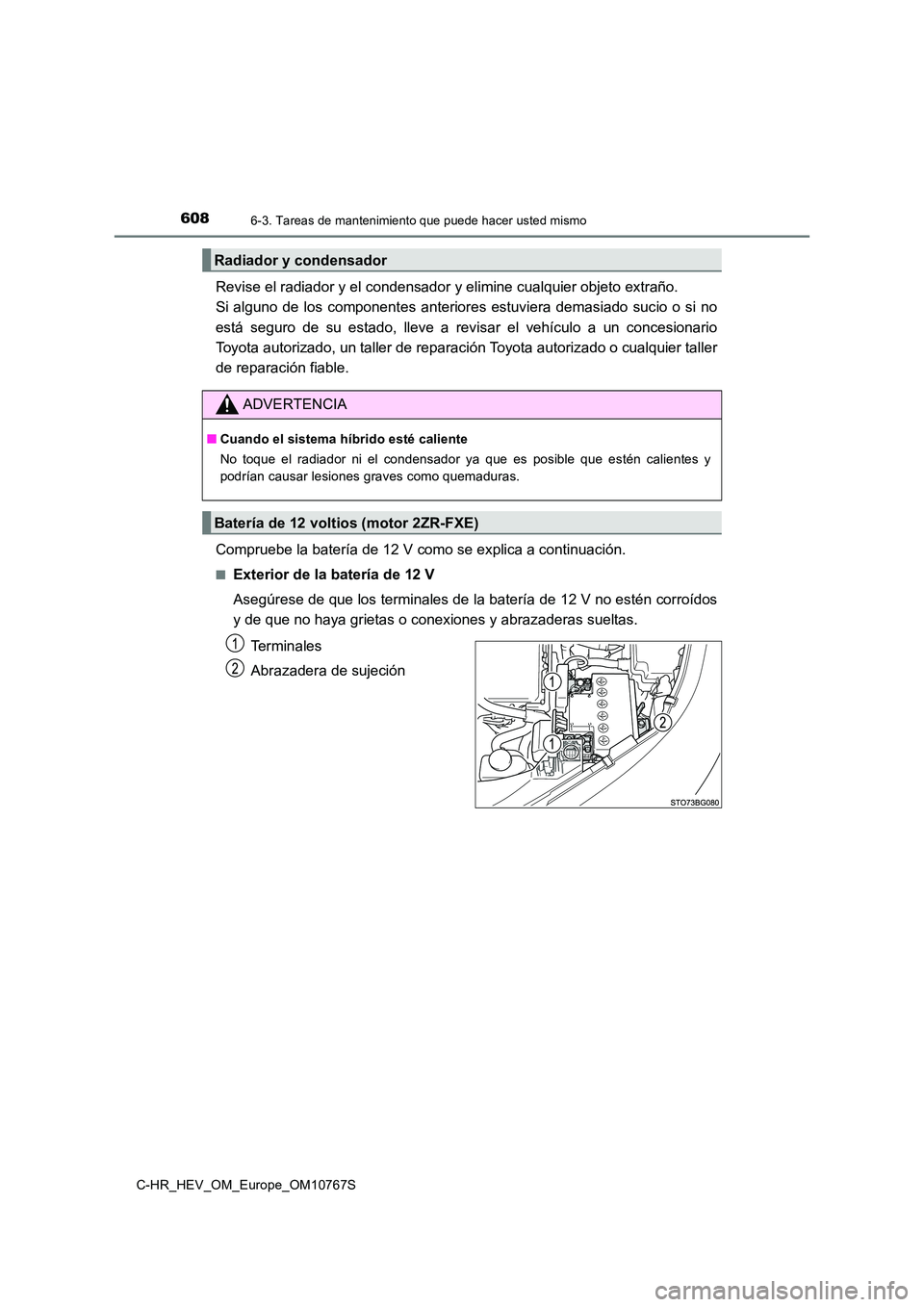

6086-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
Revise el radiador y el condensador y elimine cualquier objeto extraño.
Si alguno de los componentes anteriores estuviera demasiado suc io o si no
está seguro de su estado, lleve a revisar el vehículo a un conc esionario
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
de reparación fiable.
Compruebe la batería de 12 V como se explica a continuación.
■Exterior de la batería de 12 V
Asegúrese de que los terminales de la batería de 12 V no estén corroídos
y de que no haya grietas o conexiones y abrazaderas sueltas.
Terminales
Abrazadera de sujeción
Radiador y condensador
ADVERTENCIA
■ Cuando el sistema híbrido esté caliente
No toque el radiador ni el condensador ya que es posible que es tén calientes y
podrían causar lesiones graves como quemaduras.
Batería de 12 voltios (motor 2ZR-FXE)

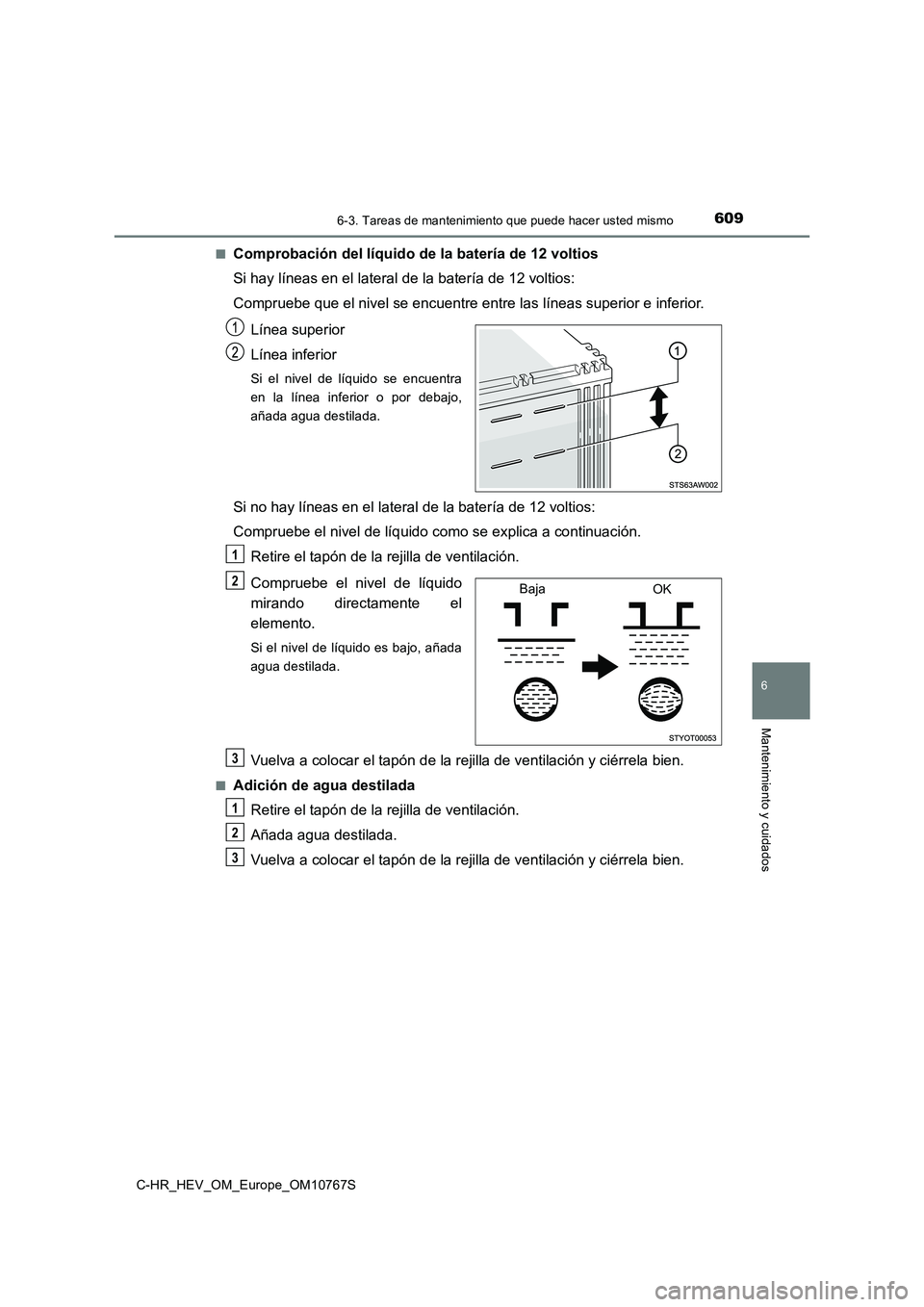

6096-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
■Comprobación del líquido de la batería de 12 voltios
Si hay líneas en el lateral de la batería de 12 voltios:
Compruebe que el nivel se encuentre entre las líneas superior e inferior.
Línea superior
Línea inferior
Si el nivel de líquido se encuentra
en la línea inferior o por debajo,
añada agua destilada.
Si no hay líneas en el lateral de la batería de 12 voltios:
Compruebe el nivel de líquido co mo se explica a continuación.
Retire el tapón de la rejilla de ventilación.
Compruebe el nivel de líquido
mirando directamente el
elemento.
Si el nivel de líquido es bajo, añada
agua destilada.
Vuelva a colocar el tapón de la rejilla de ventilación y ciérre la bien.
■Adición de agua destilada
Retire el tapón de la rejilla de ventilación.
Añada agua destilada.
Vuelva a colocar el tapón de la rejilla de ventilación y ciérre la bien.
1
Baja OKO
P
N
O
P

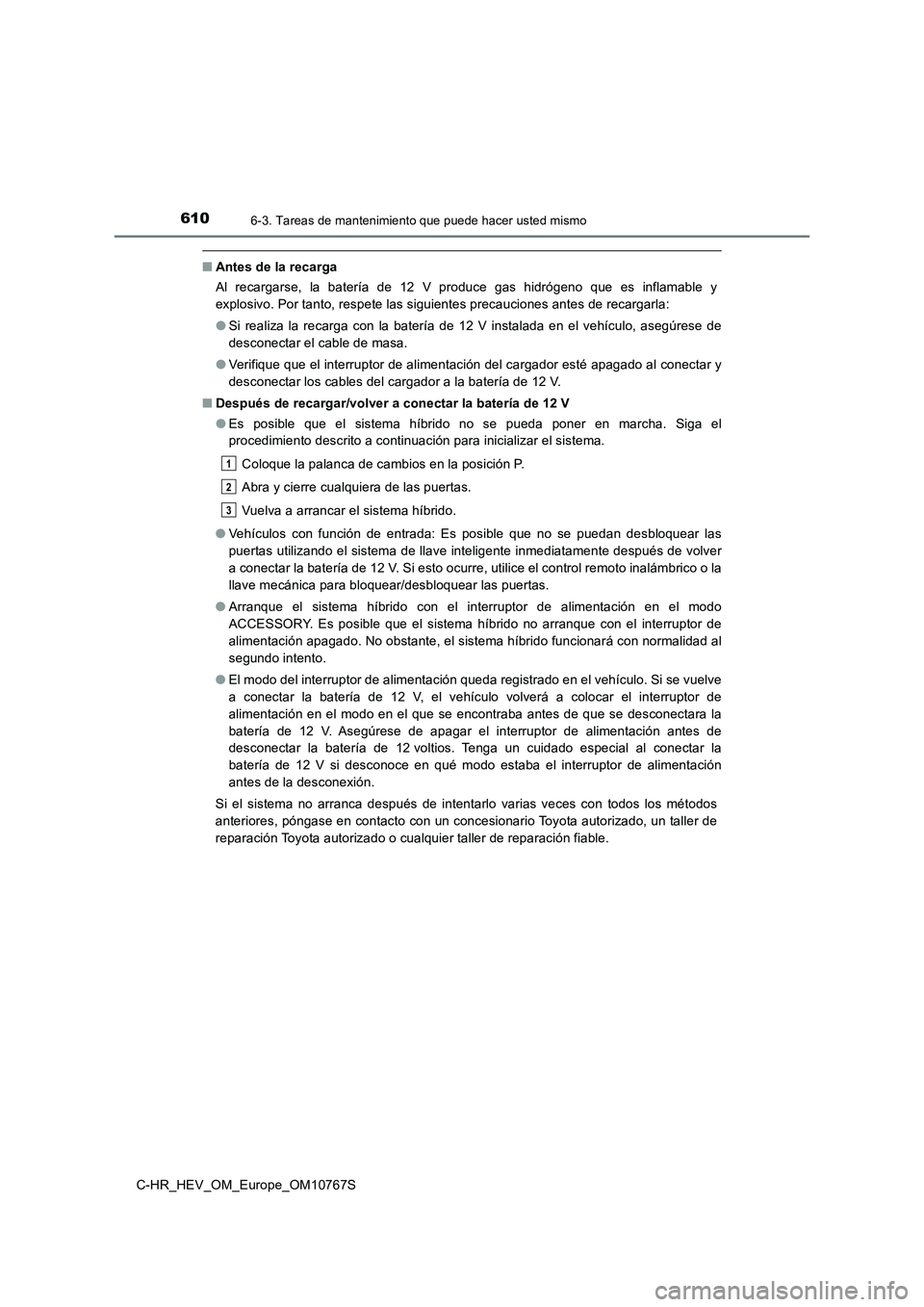

6106-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
■Antes de la recarga
Al recargarse, la batería de 12 V produce gas hidrógeno que es inflamable y
explosivo. Por tanto, respete las siguientes precauciones antes de recargarla:
● Si realiza la recarga con la batería de 12 V instalada en el vehículo, asegúrese de
desconectar el cable de masa.
● Verifique que el interruptor de alimentación del cargador esté apagado al conectar y
desconectar los cables del cargador a la batería de 12 V.
■ Después de recargar/volver a conectar la batería de 12 V
● Es posible que el sistema híbrido no se pueda poner en marcha. Siga el
procedimiento descrito a continuación para inicializar el siste ma.
Coloque la palanca de cambios en la posición P.
Abra y cierre cualquiera de las puertas.
Vuelva a arrancar el sistema híbrido.
● Vehículos con función de entrada: Es posible que no se puedan desbloquear las
puertas utilizando el sistema de llave inteligente inmediatamen te después de volver
a conectar la batería de 12 V. Si esto ocurre, utilice el contr ol remoto inalámbrico o la
llave mecánica para bloquear/desbloquear las puertas.
● Arranque el sistema híbrido con el interruptor de alimentación en el modo
ACCESSORY. Es posible que el sistema híbrido no arranque con el interruptor de
alimentación apagado. No obstante, el sistema híbrido funcionar á con normalidad al
segundo intento.
● El modo del interruptor de alimentación queda registrado en el vehículo. Si se vuelve
a conectar la batería de 12 V, el vehículo volverá a colocar el interruptor de
alimentación en el modo en el que se encontraba antes de que se desconectara la
batería de 12 V. Asegúrese de apagar el interruptor de alimenta ción antes de
desconectar la batería de 12 voltios. Tenga un cuidado especial al conectar la
batería de 12 V si desconoce en qué modo estaba el interruptor de alimentación
antes de la desconexión.
Si el sistema no arranca después de intentarlo varias veces con todos los métodos
anteriores, póngase en contacto con un concesionario Toyota aut orizado, un taller de
reparación Toyota autorizado o cualquier taller de reparación f iable.
1
2
3

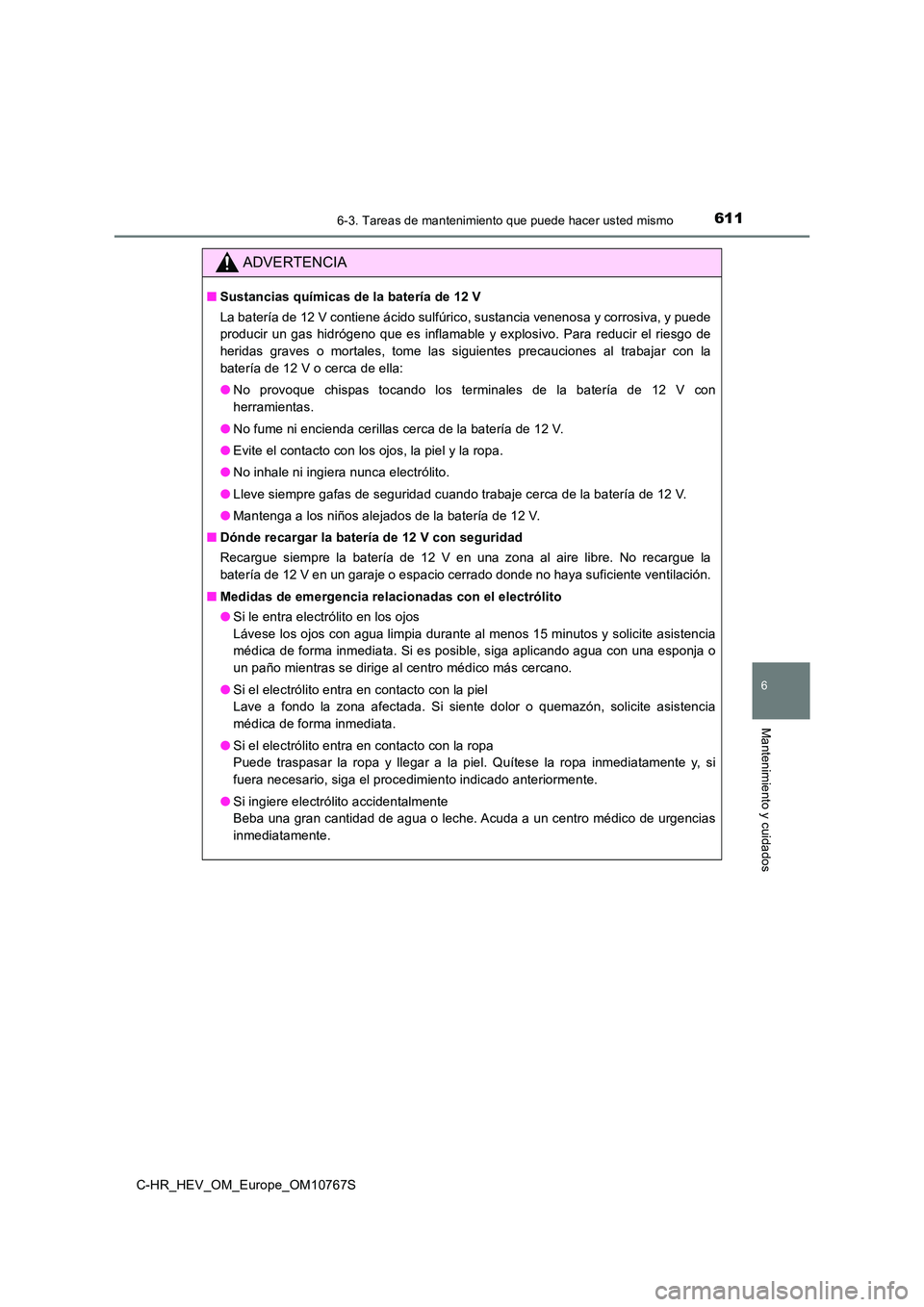

6116-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
ADVERTENCIA
■Sustancias químicas de la batería de 12 V
La batería de 12 V contiene ácido sulfúrico, sustancia venenosa y corrosiva, y puede
producir un gas hidrógeno que es inflamable y explosivo. Para r educir el riesgo de
heridas graves o mortales, tome las siguientes precauciones al trabajar con la
batería de 12 V o cerca de ella:
● No provoque chispas tocando los terminales de la batería de 12 V con
herramientas.
● No fume ni encienda cerillas cerca de la batería de 12 V.
● Evite el contacto con los ojos, la piel y la ropa.
● No inhale ni ingiera nunca electrólito.
● Lleve siempre gafas de seguridad cuando trabaje cerca de la batería de 12 V.
● Mantenga a los niños alejados de la batería de 12 V.
■ Dónde recargar la batería de 12 V con seguridad
Recargue siempre la batería de 12 V en una zona al aire libre. No recargue la
batería de 12 V en un garaje o espacio cerrado donde no haya su ficiente ventilación.
■ Medidas de emergencia relacionadas con el electrólito
● Si le entra electrólito en los ojos
Lávese los ojos con agua limpia durante al menos 15 minutos y s olicite asistencia
médica de forma inmediata. Si es posible, siga aplicando agua c on una esponja o
un paño mientras se dirige al centro médico más cercano.
● Si el electrólito entra en contacto con la piel
Lave a fondo la zona afectada. Si siente dolor o quemazón, soli cite asistencia
médica de forma inmediata.
● Si el electrólito entra en contacto con la ropa
Puede traspasar la ropa y llegar a la piel. Quítese la ropa inm ediatamente y, si
fuera necesario, siga el procedimiento indicado anteriormente.
● Si ingiere electrólito accidentalmente
Beba una gran cantidad de agua o leche. Acuda a un centro médic o de urgencias
inmediatamente.

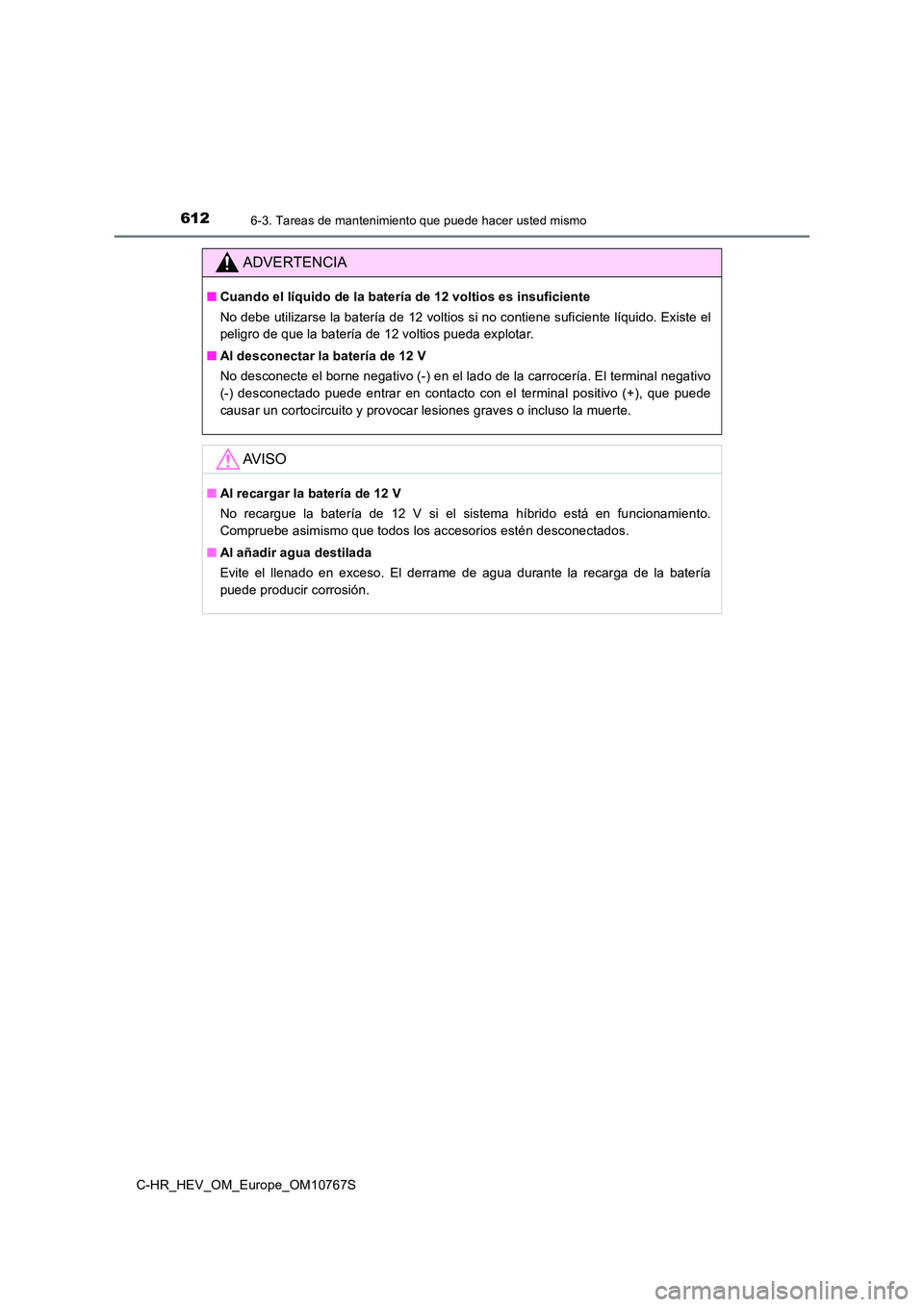

6126-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
ADVERTENCIA
■Cuando el líquido de la batería de 12 voltios es insuficiente
No debe utilizarse la batería de 12 voltios si no contiene sufi ciente líquido. Existe el
peligro de que la batería de 12 voltios pueda explotar.
■ Al desconectar la batería de 12 V
No desconecte el borne negativo (-) en el lado de la carrocería . El terminal negativo
(-) desconectado puede entrar en contacto con el terminal posit ivo (+), que puede
causar un cortocircuito y provocar lesiones graves o incluso la muerte.
AV I S O
■Al recargar la batería de 12 V
No recargue la batería de 12 V si el sistema híbrido está en fu ncionamiento.
Compruebe asimismo que todos los accesorios estén desconectados .
■ Al añadir agua destilada
Evite el llenado en exceso. El derrame de agua durante la recar ga de la batería
puede producir corrosión.

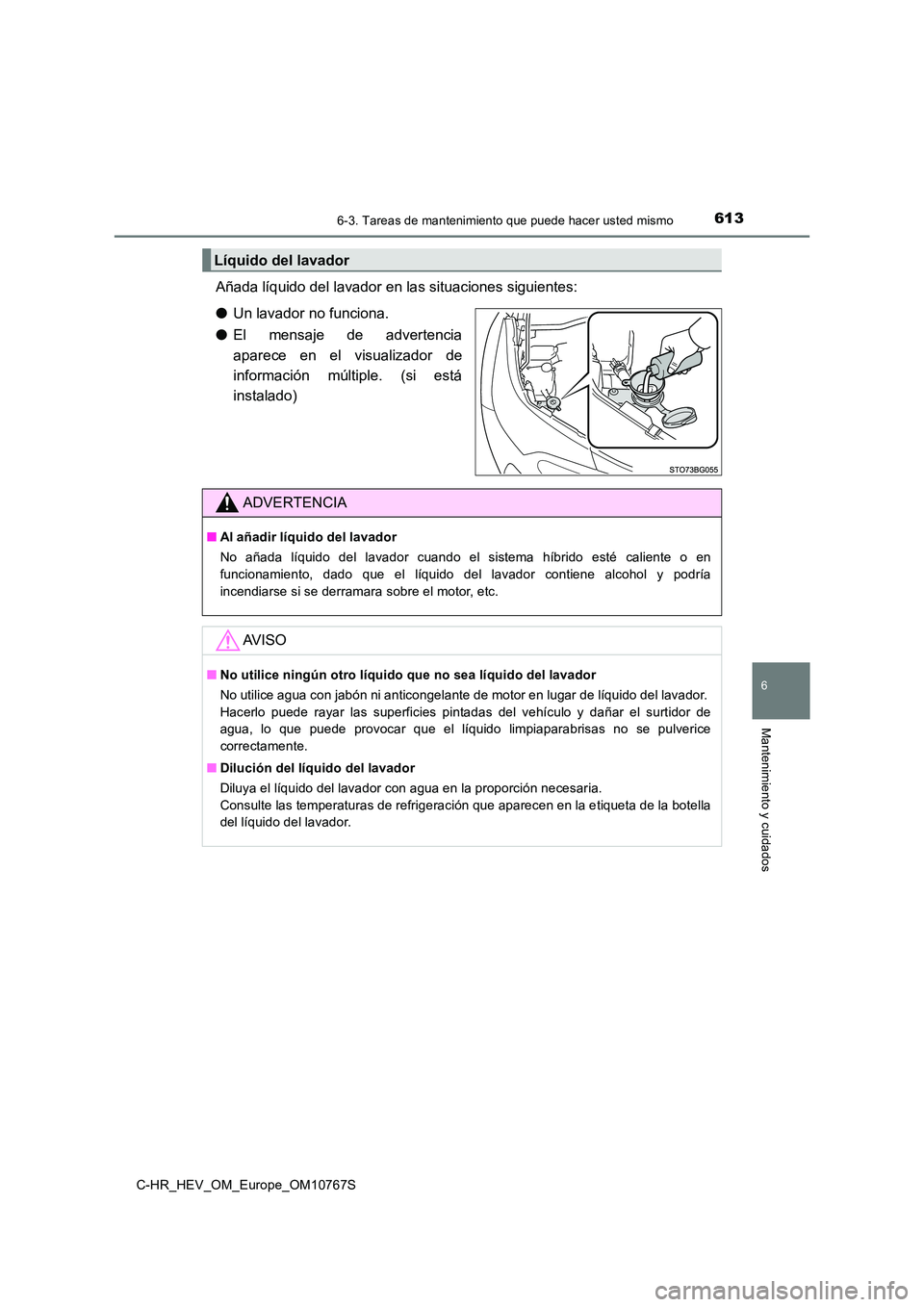

6136-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
Añada líquido del lavador en las situaciones siguientes:
● Un lavador no funciona.
● El mensaje de advertencia
aparece en el visualizador de
información múltiple. (si está
instalado)
Líquido del lavador
ADVERTENCIA
■ Al añadir líquido del lavador
No añada líquido del lavador cuando el sistema híbrido esté cal iente o en
funcionamiento, dado que el líquido del lavador contiene alcoho l y podría
incendiarse si se derramara sobre el motor, etc.
AV I S O
■ No utilice ningún otro líquido que no sea líquido del lavador
No utilice agua con jabón ni anticongelante de motor en lugar d e líquido del lavador.
Hacerlo puede rayar las superficies pintadas del vehículo y dañ ar el surtidor de
agua, lo que puede provocar que el líquido limpiaparabrisas no se pulverice
correctamente.
■ Dilución del líquido del lavador
Diluya el líquido del lavador con agua en la proporción necesar ia.
Consulte las temperaturas de refrigeración que aparecen en la e tiqueta de la botella
del líquido del lavador.

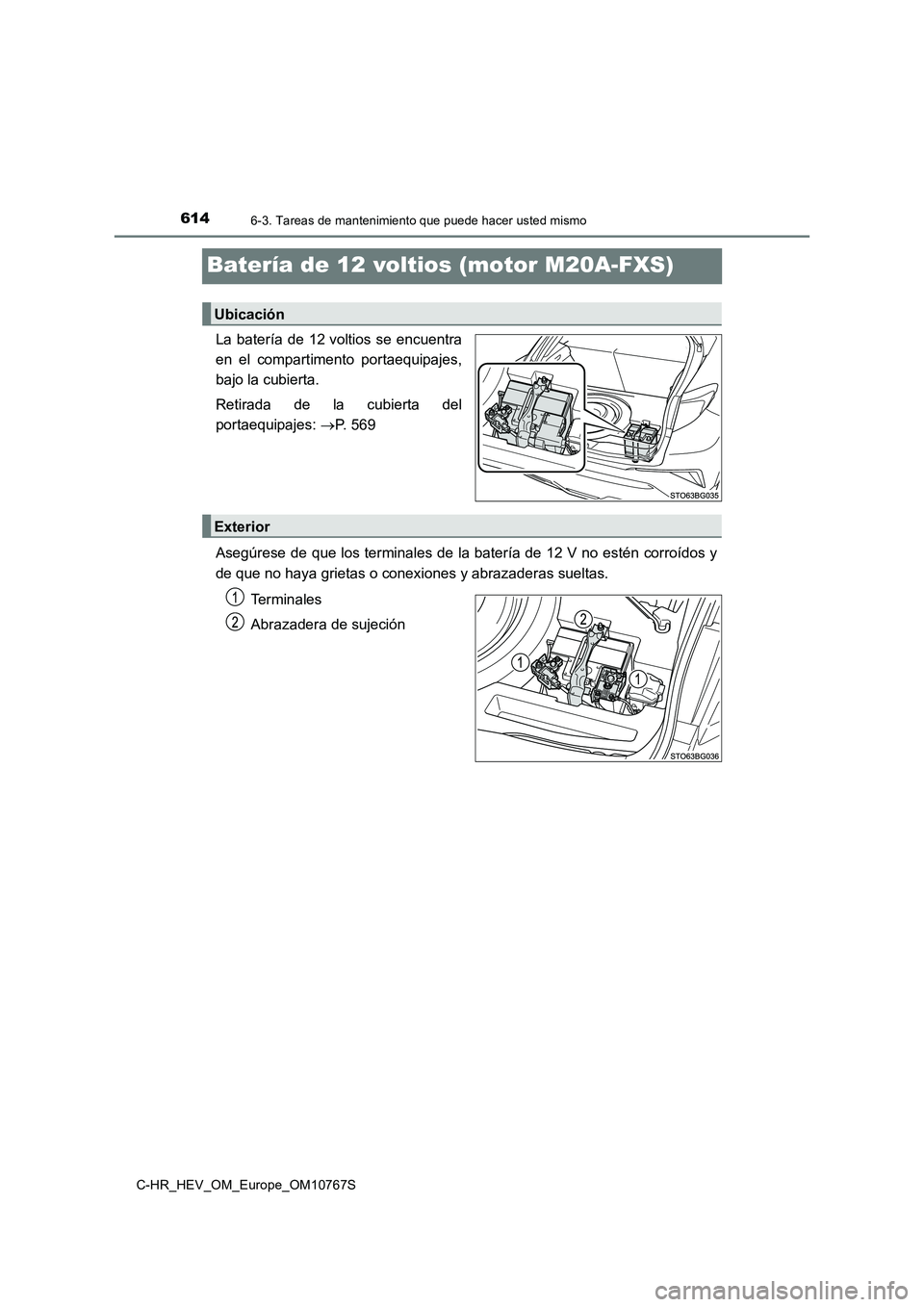

6146-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
Batería de 12 voltios (motor M20A-FXS)
La batería de 12 voltios se encuentra
en el compartimento portaequipajes,
bajo la cubierta.
Retirada de la cubierta del
portaequipajes: P. 569
Asegúrese de que los terminales de la batería de 12 V no estén corroídos y
de que no haya grietas o conexiones y abrazaderas sueltas.
Terminales
Abrazadera de sujeción
Ubicación
Exterior
