2023 TOYOTA C-HR Manual del propietario (in Spanish)

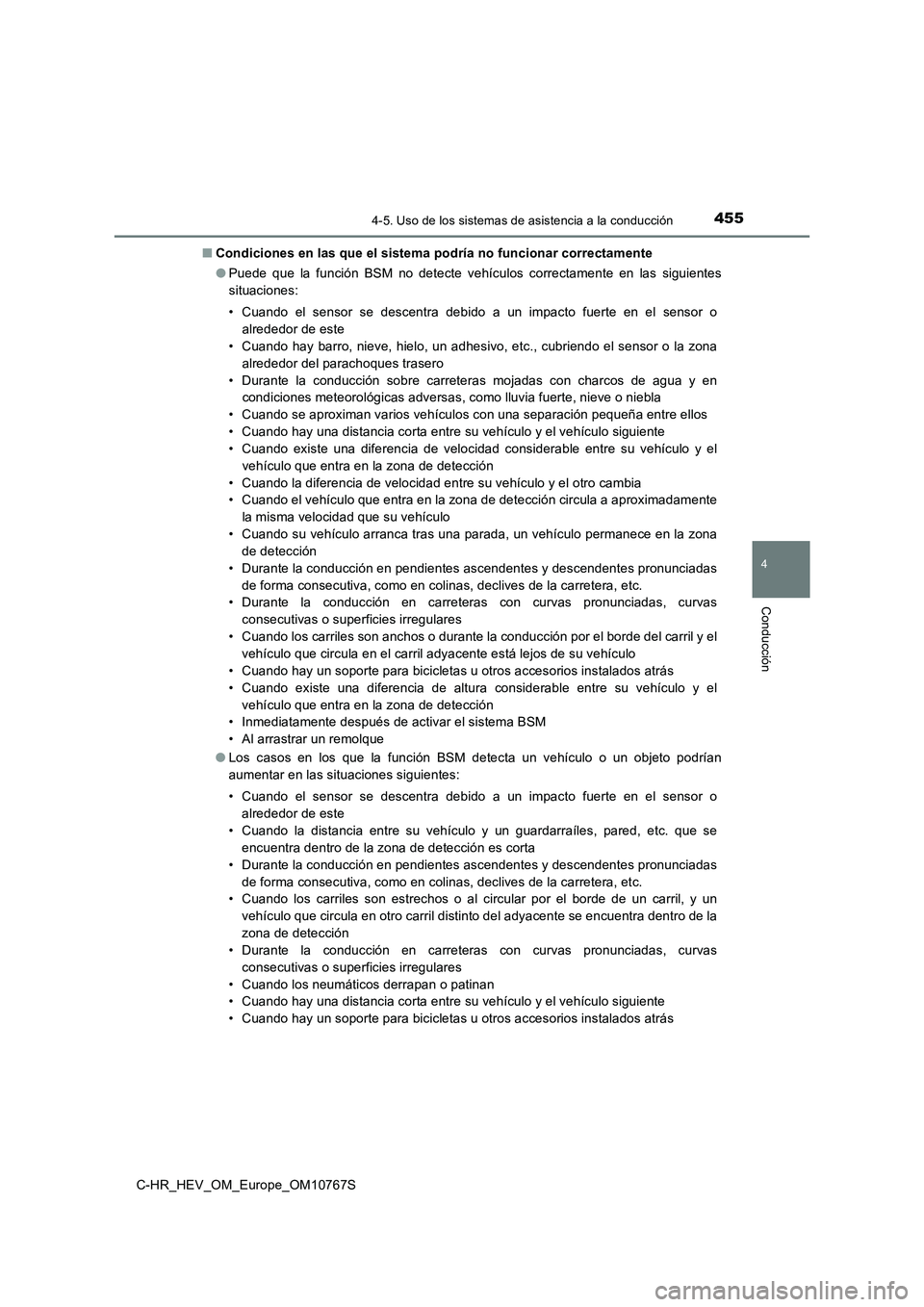

4554-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
■ Condiciones en las que el sistema podría no funcionar correctamente
● Puede que la función BSM no detecte vehículos correctamente en las siguientes
situaciones:
• Cuando el sensor se descentra debido a un impacto fuerte en el sensor o
alrededor de este
• Cuando hay barro, nieve, hielo, un adhesivo, etc., cubriendo e l sensor o la zona
alrededor del parachoques trasero
• Durante la conducción sobre carreteras mojadas con charcos de agua y en
condiciones meteorológicas adversas, como lluvia fuerte, nieve o niebla
• Cuando se aproximan varios vehículos con una separación pequeñ a entre ellos
• Cuando hay una distancia corta entre su vehículo y el vehículo siguiente
• Cuando existe una diferencia de velocidad considerable entre s u vehículo y el
vehículo que entra en la zona de detección
• Cuando la diferencia de velocidad entre su vehículo y el otro cambia
• Cuando el vehículo que entra en la zona de detección circula a aproximadamente
la misma velocidad que su vehículo
• Cuando su vehículo arranca tras una parada, un vehículo perman ece en la zona
de detección
• Durante la conducción en pendientes ascendentes y descendentes pronunciadas
de forma consecutiva, como en colinas, declives de la carretera , etc.
• Durante la conducción en carreteras con curvas pronunciadas, c urvas
consecutivas o superficies irregulares
• Cuando los carriles son anchos o durante la conducción por el borde del carril y el
vehículo que circula en el carril adyacente está lejos de su ve hículo
• Cuando hay un soporte para bicicletas u otros accesorios insta lados atrás
• Cuando existe una diferencia de altura considerable entre su v ehículo y el
vehículo que entra en la zona de detección
• Inmediatamente después de activar el sistema BSM
• Al arrastrar un remolque
● Los casos en los que la función BSM detecta un vehículo o un objeto podrían
aumentar en las situaciones siguientes:
• Cuando el sensor se descentra debido a un impacto fuerte en el sensor o
alrededor de este
• Cuando la distancia entre su vehículo y un guardarraíles, pare d, etc. que se
encuentra dentro de la zona de detección es corta
• Durante la conducción en pendientes ascendentes y descendentes pronunciadas
de forma consecutiva, como en colinas, declives de la carretera , etc.
• Cuando los carriles son estrechos o al circular por el borde d e un carril, y un
vehículo que circula en otro carril distinto del adyacente se e ncuentra dentro de la
zona de detección
• Durante la conducción en carreteras con curvas pronunciadas, c urvas
consecutivas o superficies irregulares
• Cuando los neumáticos derrapan o patinan
• Cuando hay una distancia corta entre su vehículo y el vehículo siguiente
• Cuando hay un soporte para bicicletas u otros accesorios insta lados atrás

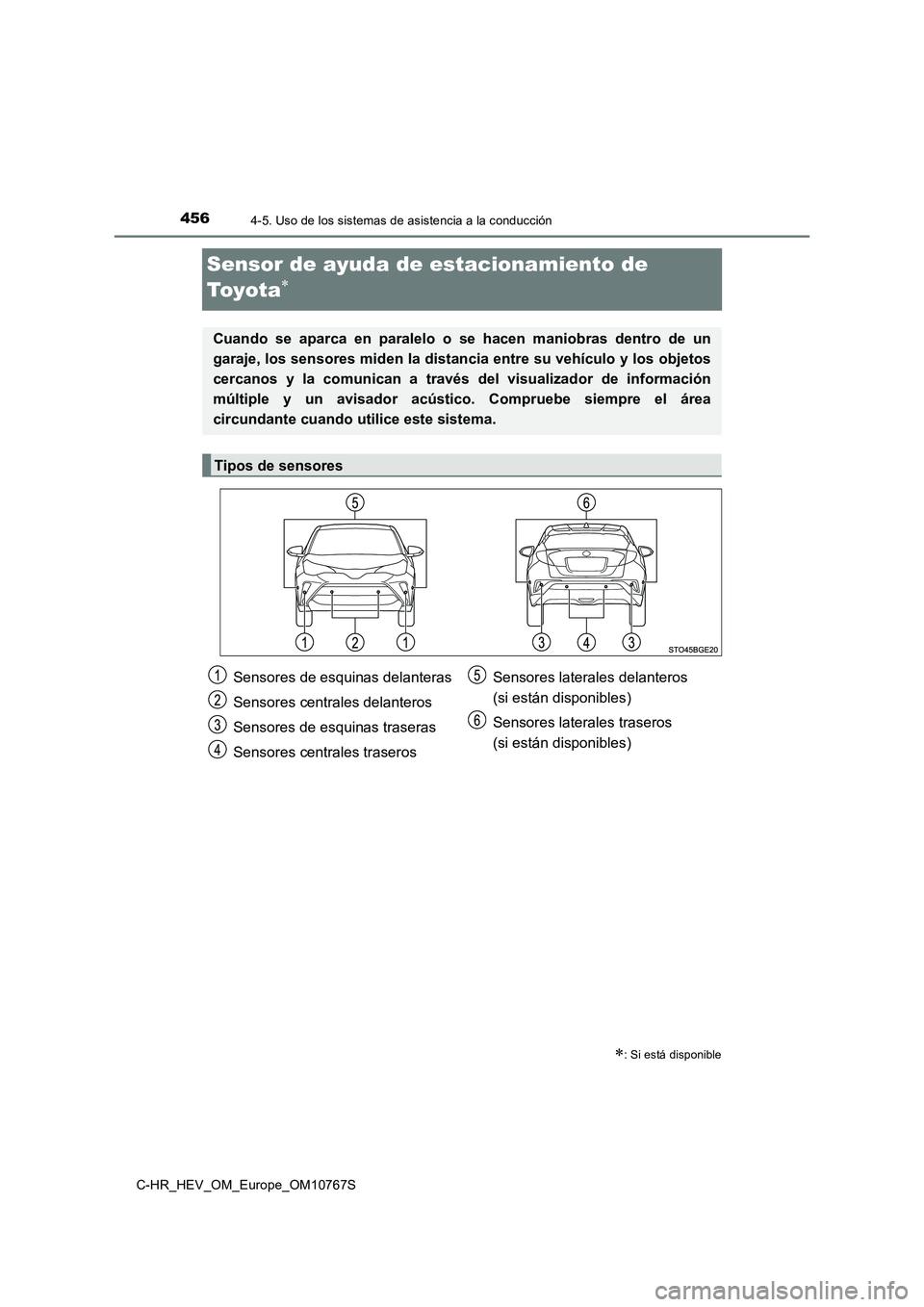

4564-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
Sensor de ayuda de estacionamiento de
To y o t a
: Si está disponible
Cuando se aparca en paralelo o se hacen maniobras dentro de un
garaje, los sensores miden la distancia entre su vehículo y los objetos
cercanos y la comunican a través del visualizador de informació n
múltiple y un avisador acústico. Compruebe siempre el área
circundante cuando utilice este sistema.
Tipos de sensores
Sensores de esquinas delanteras
Sensores centrales delanteros
Sensores de esquinas traseras
Sensores centrales traseros
Sensores laterales delanteros
(si están disponibles)
Sensores laterales traseros
(si están disponibles)

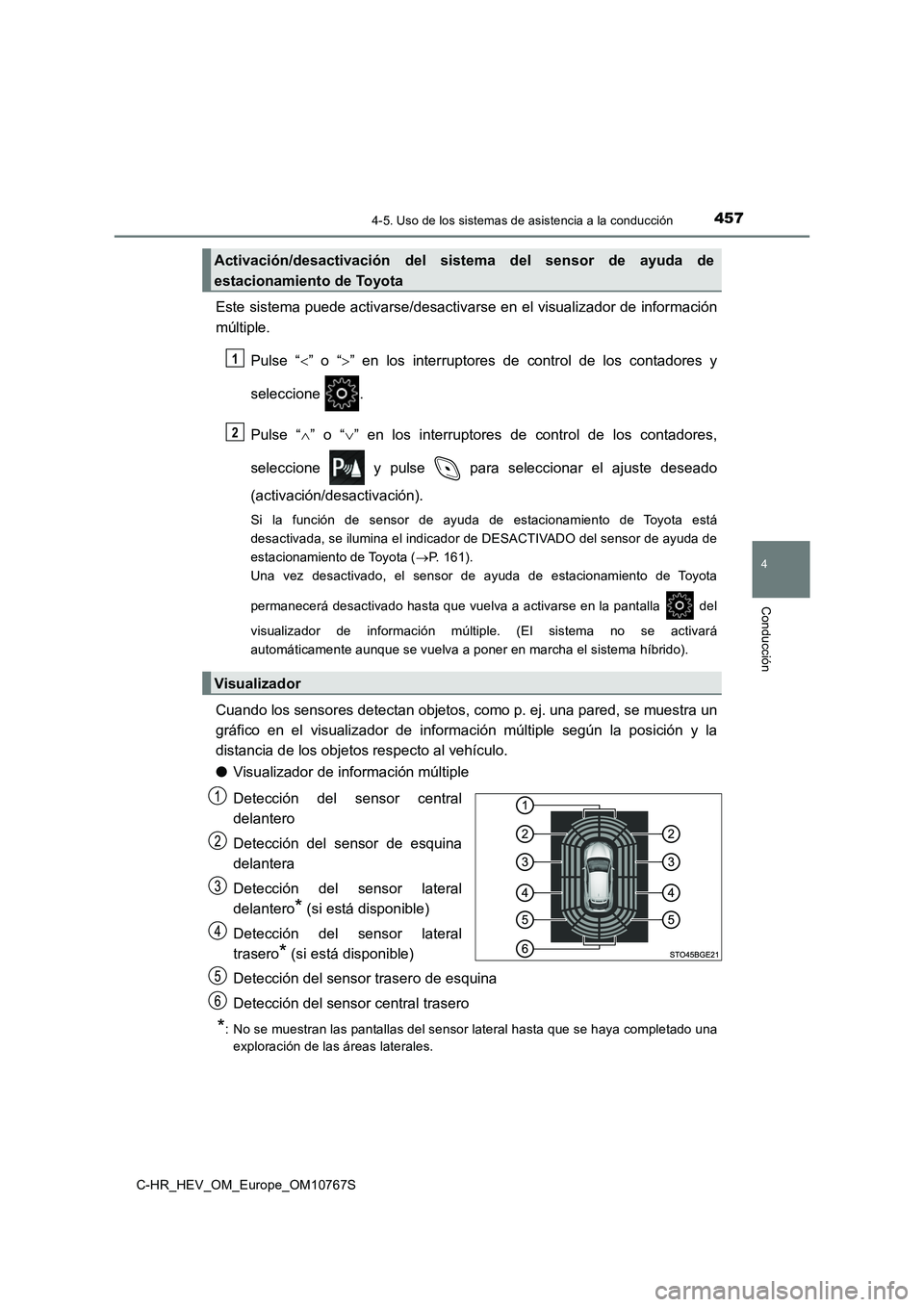

4574-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
Este sistema puede activarse/desactivarse en el visualizador de información
múltiple.
Pulse “ ” o “” en los interruptores de control de los contadores y
seleccione .
Pulse “ ” o “” en los interruptores de control de los contadores,
seleccione y pulse para seleccionar el ajuste deseado
(activación/desactivación).
Si la función de sensor de ayuda de estacionamiento de Toyota e stá
desactivada, se ilumina el indicador de DESACTIVADO del sensor de ayuda de
estacionamiento de Toyota ( P. 161).
Una vez desactivado, el sensor de ayuda de estacionamiento de T oyota
permanecerá desactivado hasta que vuelva a activarse en la pant alla del
visualizador de información múltiple. (El sistema no se activar á
automáticamente aunque se vuelva a poner en marcha el sistema h íbrido).
Cuando los sensores detectan objetos, como p. ej. una pared, se muestra un
gráfico en el visualizador de información múltiple según la pos ición y la
distancia de los objetos respecto al vehículo.
● Visualizador de información múltiple
Detección del sensor central
delantero
Detección del sensor de esquina
delantera
Detección del sensor lateral
delantero* (si está disponible)
Detección del sensor lateral
trasero* (si está disponible)
Detección del sensor trasero de esquina
Detección del sensor central trasero
*: No se muestran las pantallas del sensor lateral hasta que se h aya completado una
exploración de las áreas laterales.
Activación/desactivación del sistema del sensor de ayuda de
estacionamiento de Toyota
Visualizador
1
2

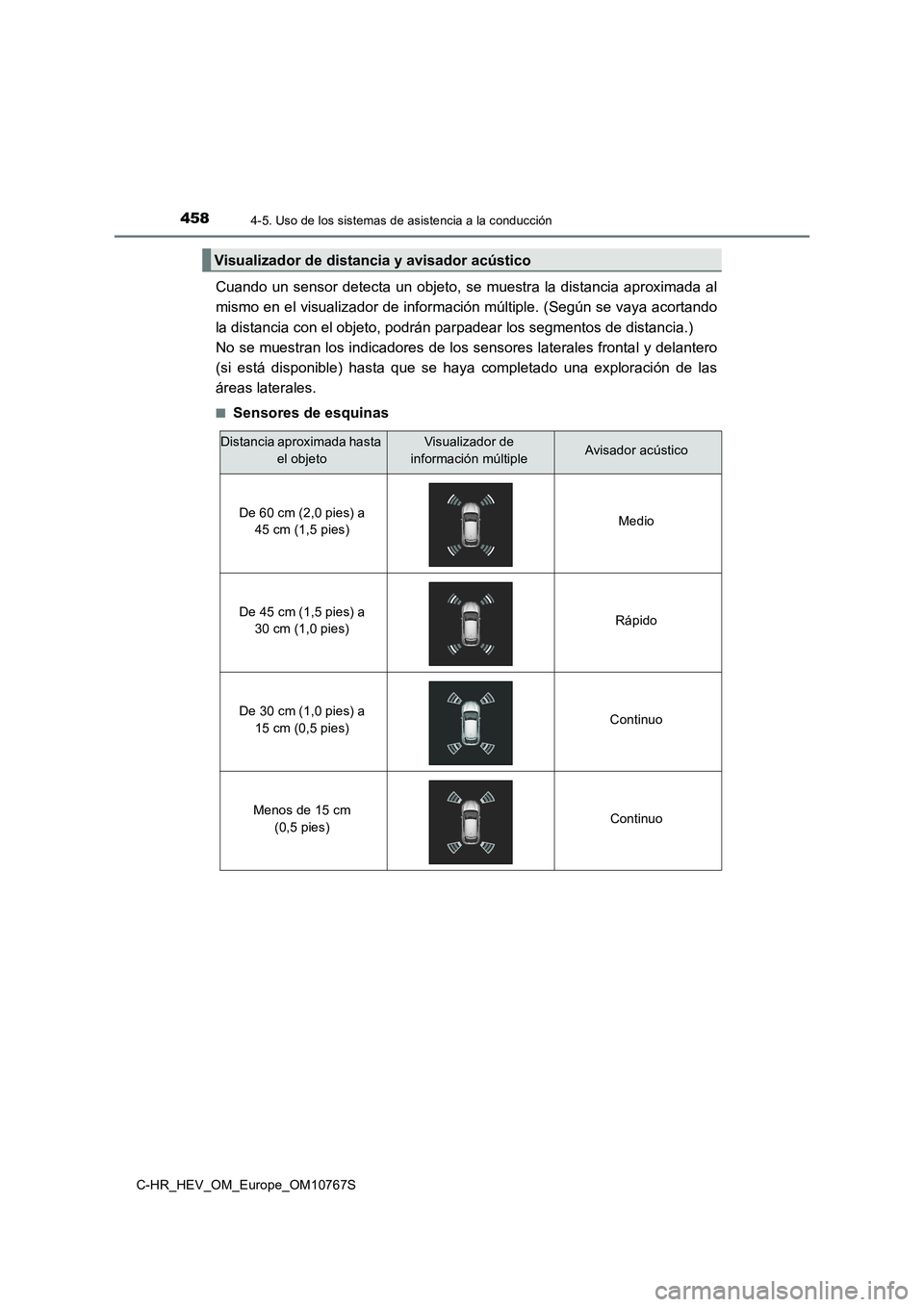

4584-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
Cuando un sensor detecta un objeto, se muestra la distancia aproximada al
mismo en el visualizador de información múltiple. (Según se vay a acortando
la distancia con el objeto, podrán parpadear los segmentos de d istancia.)
No se muestran los indicadores de los sensores laterales fronta l y delantero
(si está disponible) hasta que se haya completado una exploraci ón de las
áreas laterales.
■Sensores de esquinas
Visualizador de distancia y avisador acústico
Distancia aproximada hasta
el objeto
Visualizador de
información múltipleAvisador acústico
De 60 cm (2,0 pies) a
45 cm (1,5 pies) Medio
De 45 cm (1,5 pies) a
30 cm (1,0 pies) Rápido
De 30 cm (1,0 pies) a
15 cm (0,5 pies) Continuo
Menos de 15 cm
(0,5 pies) Continuo

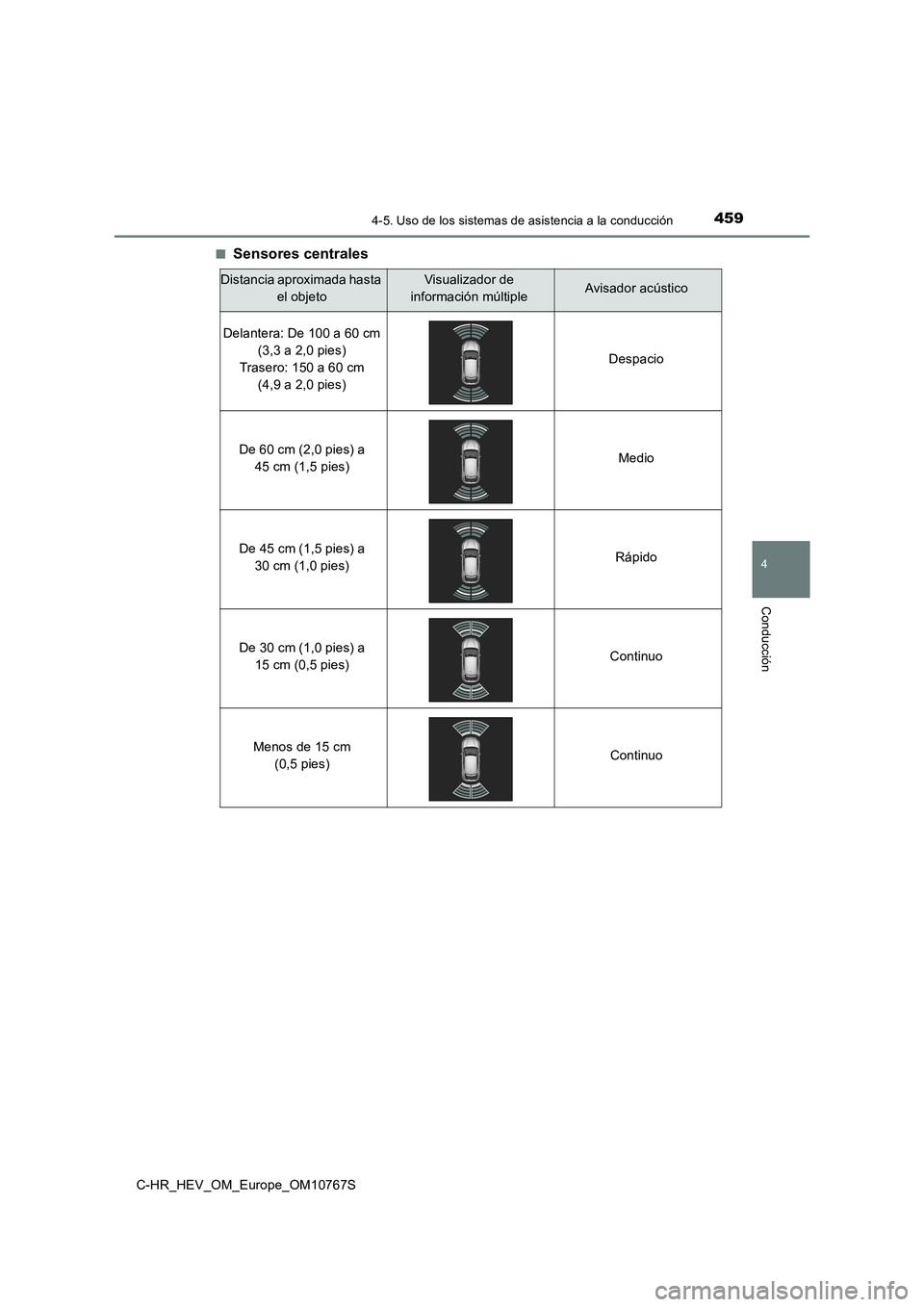

4594-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
■Sensores centrales
Distancia aproximada hasta
el objeto
Visualizador de
información múltipleAvisador acústico
Delantera: De 100 a 60 cm
(3,3 a 2,0 pies)
Trasero: 150 a 60 cm
(4,9 a 2,0 pies)
Despacio
De 60 cm (2,0 pies) a
45 cm (1,5 pies) Medio
De 45 cm (1,5 pies) a
30 cm (1,0 pies) Rápido
De 30 cm (1,0 pies) a
15 cm (0,5 pies) Continuo
Menos de 15 cm
(0,5 pies) Continuo

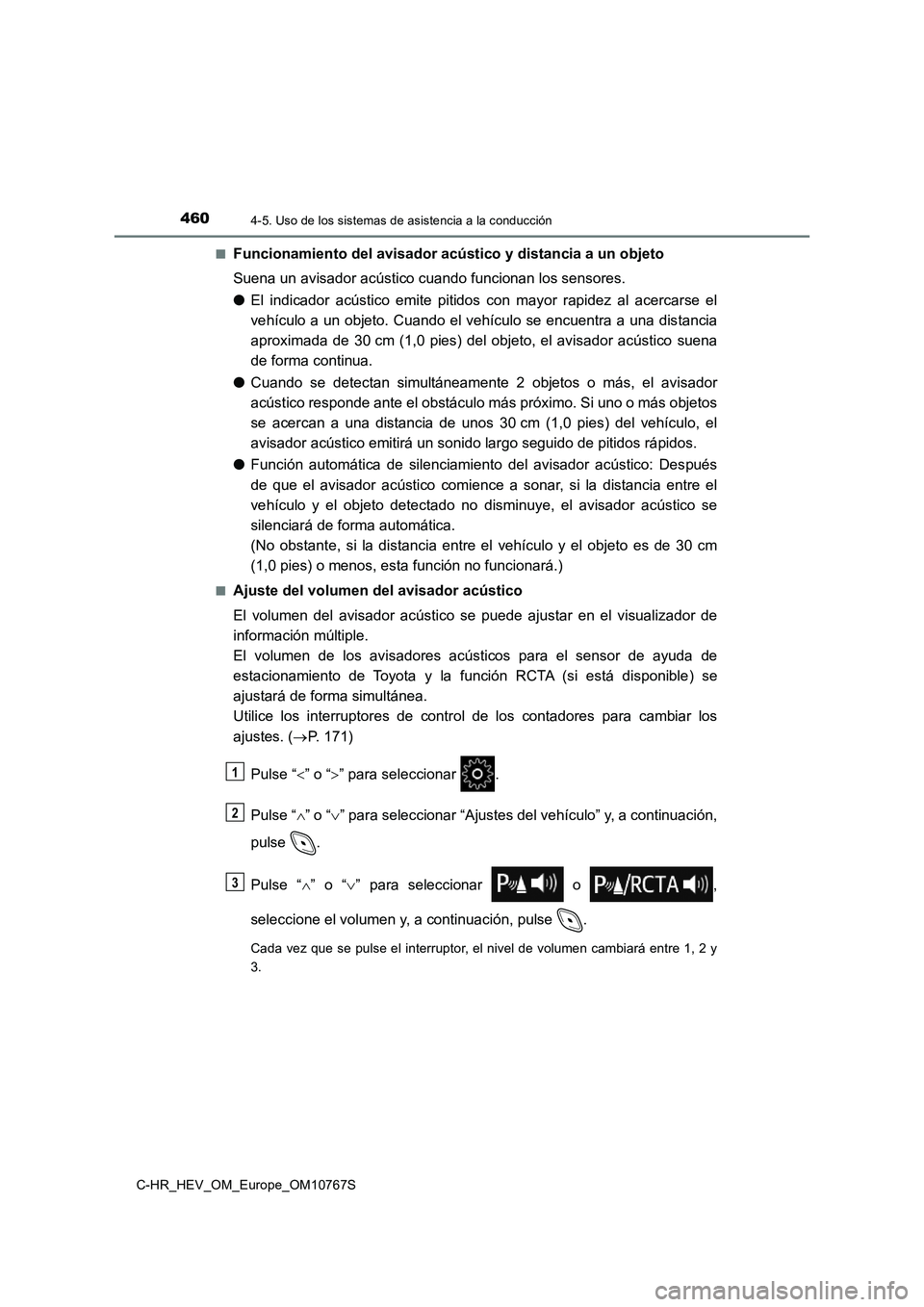

4604-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
■Funcionamiento del avisador acústico y distancia a un objeto
Suena un avisador acústico cuando funcionan los sensores.
● El indicador acústico emite pitidos con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el vehículo se encuentra a una dis tancia
aproximada de 30 cm (1,0 pies) del objeto, el avisador acústico suena
de forma continua.
● Cuando se detectan simultáneamente 2 objetos o más, el avisador
acústico responde ante el obstáculo más próximo. Si uno o más o bjetos
se acercan a una distancia de unos 30 cm (1,0 pies) del vehículo , el
avisador acústico emitirá un sonido largo seguido de pitidos rá pidos.
● Función automática de silenciamiento del avisador acústico: Después
de que el avisador acústico comience a sonar, si la distancia e ntre el
vehículo y el objeto detectado no disminuye, el avisador acústi co se
silenciará de forma automática.
(No obstante, si la distancia entre el vehículo y el objeto es de 30 cm
(1,0 pies) o menos, esta función no funcionará.)
■Ajuste del volumen del avisador acústico
El volumen del avisador acústico se puede ajustar en el visuali zador de
información múltiple.
El volumen de los avisadores acústicos para el sensor de ayuda de
estacionamiento de Toyota y la función RCTA (si está disponible ) se
ajustará de forma simultánea.
Utilice los interruptores de control de los contadores para cam biar los
ajustes. ( P. 171)
Pulse “ ” o “” para seleccionar .
Pulse “ ” o “” para seleccionar “Ajustes del vehículo” y, a continuación,
pulse .
Pulse “ ” o “” para seleccionar o ,
seleccione el volumen y, a continuación, pulse .
Cada vez que se pulse el interruptor, el nivel de volumen cambi ará entre 1, 2 y
3.
1
2
3

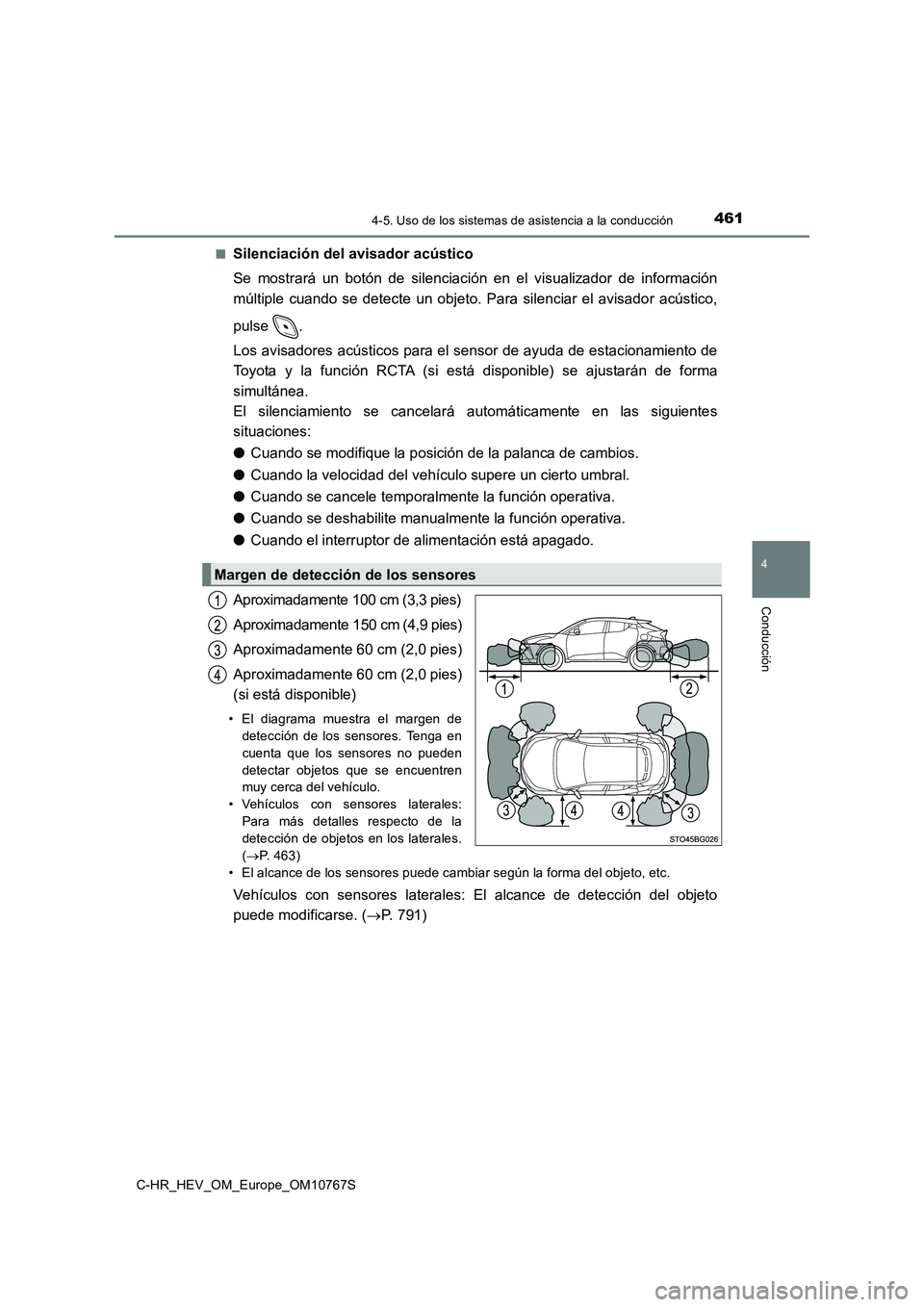

4614-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HEV_OM_Europe_OM10767S
■Silenciación del avisador acústico
Se mostrará un botón de silenciación en el visualizador de info rmación
múltiple cuando se detecte un objeto. Para silenciar el avisado r acústico,
pulse .
Los avisadores acústicos para el sensor de ayuda de estacionami ento de
Toyota y la función RCTA (si está disponible) se ajustarán de f orma
simultánea.
El silenciamiento se cancelará automáticamente en las siguiente s
situaciones:
● Cuando se modifique la posición de la palanca de cambios.
● Cuando la velocidad del vehículo supere un cierto umbral.
● Cuando se cancele temporalmente la función operativa.
● Cuando se deshabilite manualmente la función operativa.
● Cuando el interruptor de alimentación está apagado.
Aproximadamente 100 cm (3,3 pies)
Aproximadamente 150 cm (4,9 pies)
Aproximadamente 60 cm (2,0 pies)
Aproximadamente 60 cm (2,0 pies)
(si está disponible)
• El diagrama muestra el margen de
detección de los sensores. Tenga en
cuenta que los sensores no pueden
detectar objetos que se encuentren
muy cerca del vehículo.
• Vehículos con sensores laterales:
Para más detalles respecto de la
detección de objetos en los laterales.
( P. 463)
• El alcance de los sensores puede cambiar según la forma del ob jeto, etc.
Vehículos con sensores laterales: El alcance de detección del objeto
puede modificarse. ( P. 791)
Margen de detección de los sensores

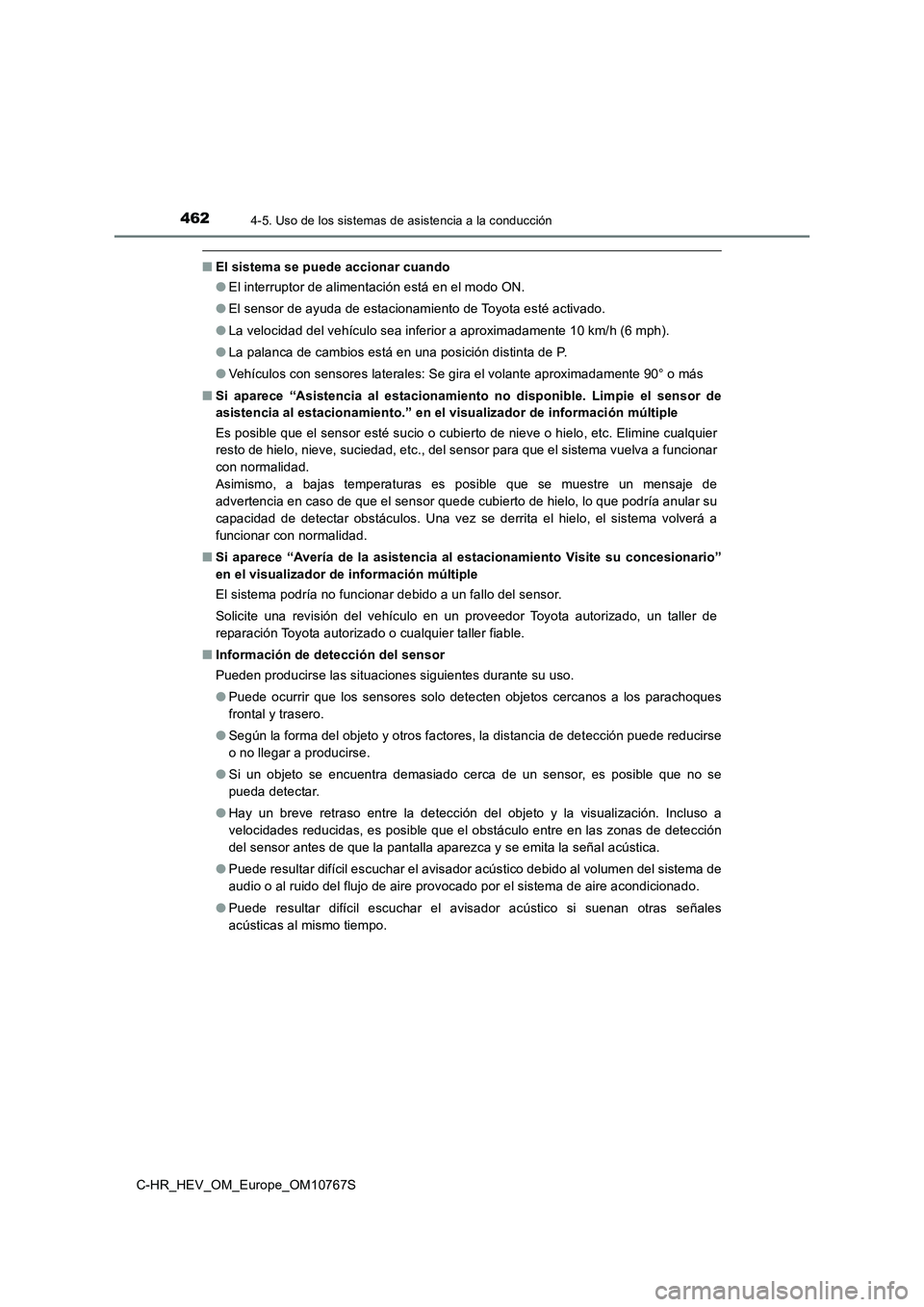

4624-5. Uso de los sistemas de asistencia a la conducción
C-HR_HEV_OM_Europe_OM10767S
■El sistema se puede accionar cuando
● El interruptor de alimentación está en el modo ON.
● El sensor de ayuda de estacionamiento de Toyota esté activado.
● La velocidad del vehículo sea inferior a aproximadamente 10 km/h (6 mph).
● La palanca de cambios está en una posición distinta de P.
● Vehículos con sensores laterales: Se gira el volante aproximadamente 90° o más
■ Si aparece “Asistencia al estacionamiento no disponible. Limpie el sensor de
asistencia al estacionamiento.” e n el visualizador de información múltiple
Es posible que el sensor esté sucio o cubierto de nieve o hielo , etc. Elimine cualquier
resto de hielo, nieve, suciedad, etc., del sensor para que el s istema vuelva a funcionar
con normalidad.
Asimismo, a bajas temperaturas es posible que se muestre un men saje de
advertencia en caso de que el sensor quede cubierto de hielo, l o que podría anular su
capacidad de detectar obstáculos. Una vez se derrita el hielo, el sistema volverá a
funcionar con normalidad.
■ Si aparece “Avería de la asistencia al estacionamiento Visite su concesionario”
en el visualizador de información múltiple
El sistema podría no funcionar debido a un fallo del sensor.
Solicite una revisión del vehículo en un proveedor Toyota autor izado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
■ Información de detección del sensor
Pueden producirse las situaciones siguientes durante su uso.
● Puede ocurrir que los sensores solo detecten objetos cercanos a los parachoques
frontal y trasero.
● Según la forma del objeto y otros factores, la distancia de detección puede reducirse
o no llegar a producirse.
● Si un objeto se encuentra demasiado cerca de un sensor, es posible que no se
pueda detectar.
● Hay un breve retraso entre la detección del objeto y la visualización. Incluso a
velocidades reducidas, es posible que el obstáculo entre en las zonas de detección
del sensor antes de que la pantalla aparezca y se emita la seña l acústica.
● Puede resultar difícil escuchar el avisador acústico debido al volumen del sistema de
audio o al ruido del flujo de aire provocado por el sistema de aire acondicionado.
● Puede resultar difícil escuchar el avisador acústico si suenan otras señales
acústicas al mismo tiempo.
